heartbeat v1版CRM的高可用web集群的实现

y45t4r3

实验环境规划：
实验环境：
CentOS release 6.6(Final)  三台

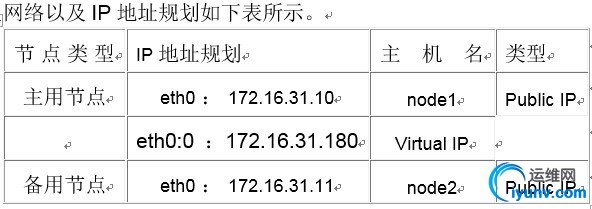

IP地址：
Node1： eth0：172.16.31.10/16
Node2:  eth0：172.16.31.11/16
Client：eth0：172.16.31.12/16

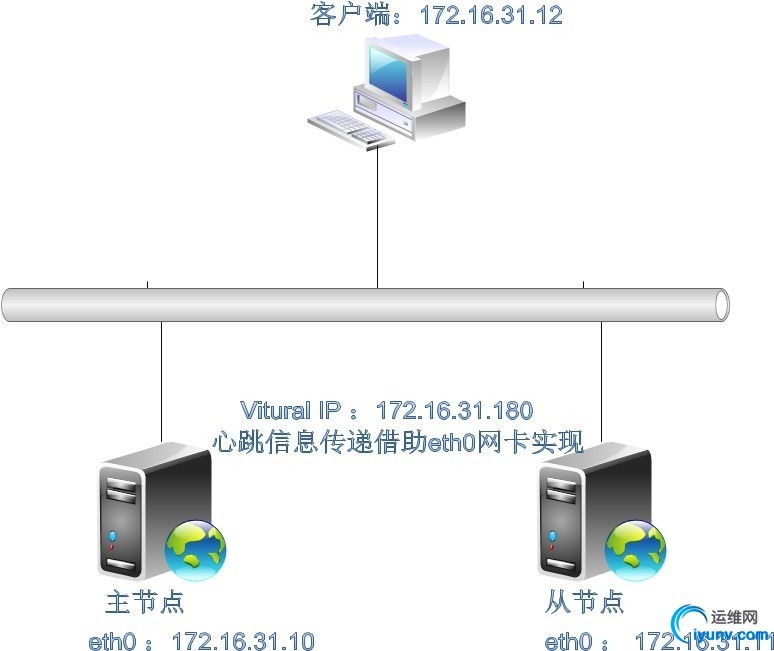

集群架构图 ：


一.heartbeat特性介绍：
1.实现底层心跳传递
2.启动关闭集群服务
3.工作节点多达16个节点，由一个主节点和其他备节点组成
对称和非对称节点
4.启动时心跳信息由主节点发送
基于UDP的单播（Unicast），UDP的广播（Broadcast），UDP的多播（Multicast），串行线路通信的传播（serial cable）


二.配置HA集群的前提：
1、节点之间时间必须同步；
建议使用ntp协议进行；
2、节点之间必须要通过主机名互相通信；
建议使用hosts文件；
通信中使用的名字必须与其节点为上“uname -n”命令展示出的名字保持一致；
3、如果是2个节点，需要仲裁设备；
4、节点之间彼此root用户能基于ssh密钥方式进行通信；

注意：定义为集群服务中的任意资源都不能开机自动启动，因为它们将由CRM启动；

三.资源准备：
1、选定vip；
2、httpd:
安装好程序；
配置好httpd，本地测试完成；
关闭服务，并确保开机不会自动启动；
3、shared storage：NFS

四.节点系统HA的前提条件配置
1.时间同步


2.主机名同步

1 2 3 4 5 6

[iyunv@node1 ~]# cat /etc/hosts 127.0.0.1  localhost localhost.localdomain localhost4 localhost4.localdomain4 ::1        localhost localhost.localdomain localhost6 localhost6.localdomain6 172.16.0.1 server.magelinux.com server 172.16.31.10 node1.stu31.com node1 172.16.31.11 node2.stu31.com node2

3.仲裁设备为网关172.16.0.1

4.ssh无密钥通信
node1

1 2	[iyunv@node1 ~]# ssh-keygen -t rsa -P"" [iyunv@node1 ~]# ssh-copy-id -i.ssh/id_rsa.pub root@node2

测试将node1的hosts文件复制到node2：

1 2	[iyunv@node1 ~]# scp /etc/hostsroot@172.16.31.11:/etc/hosts hosts                                        100%  268     0.3KB/s  00:00

node2

1 2	[iyunv@node2 ~]# ssh-keygen -t rsa -P"" [iyunv@node2 ~]# ssh-copy-id -i.ssh/id_rsa.pub  root@node1

测试无密钥通信结果：

1 2 3

[iyunv@node1 ~]# date ;ssh node2 'date' Thu Jan 1 20:44:09 CST 2015 Thu Jan 1 20:44:09 CST 2015

保证时间一致！

五.安装heartbeat程序
1.安装heartbeat程序包组
获取程序包组：

1 2 3 4 5 6

[iyunv@node1 heartbeat2]# ls heartbeat-2.1.4-12.el6.x86_64.rpm heartbeat-gui-2.1.4-12.el6.x86_64.rpm heartbeat-ldirectord-2.1.4-12.el6.x86_64.rpm heartbeat-pils-2.1.4-12.el6.x86_64.rpm heartbeat-stonith-2.1.4-12.el6.x86_64.rpm

安装程序包组：
node1和node2都需要安装；
前提条件需要安装如下依赖包：

1	[iyunv@node1 heartbeat2]# yum install -ynet-snmp-libs libnet PyXML

安装heartbeat套件程序：

1 2 3 4 5 6

[iyunv@node1 heartbeat2]# rpm -ivhheartbeat-2.1.4-12.el6.x86_64.rpm heartbeat-stonith-2.1.4-12.el6.x86_64.rpmheartbeat-pils-2.1.4-12.el6.x86_64.rpm heartbeat-gui-2.1.4-12.el6.x86_64.rpm Preparing...               ########################################### [100%]   1:heartbeat-pils        ########################################### [ 25%]   2:heartbeat-stonith     ########################################### [ 50%]   3:heartbeat             ########################################### [ 75%]   4:heartbeat-gui         ########################################### [100%]

2.复制配置文件到/etc/ha.d目录下：

1 2	[iyunv@node1 heartbeat2]# cd/usr/share/doc/heartbeat-2.1.4/ [iyunv@node1 heartbeat-2.1.4]# cp ha.cfauthkeys haresources /etc/ha.d/

3.配置rsyslog记录heartbeat的日志

1 2	[iyunv@node1 ~]# vim /etc/rsyslog.conf local0.*                                               /var/log/heartbeat.log

拷贝一份到node2：

1 2	[iyunv@node1 ~]# scp /etc/rsyslog.confroot@node2:/etc/rsyslog.conf rsyslog.conf                                  100%3203     3.1KB/s  00:00

4.配置ha.cf主配置文件：

1 2 3 4 5 6 7 8 9 10 11 12 13

[iyunv@node1 ~]# cat /etc/ha.d/ha.cf |grep-v ^# #日志记录 logfacility     local0 #组播配置 mcast eth0 225.131.31.23 694 1 0 auto_failback on #集群节点 node   node1.stu31.com node   node2.stu31.com #仲裁设备 ping 172.16.0.1 #是否开启heartbeat v2 版本的CRM，我们使用v1版本的CRM来测试，注释掉。 #crm on

5.定义域共享密钥，认证文件权限必须是600或者400

1 2 3 4 5

[iyunv@node1 ~]# openssl rand -hex 6 72907725aaf0 [iyunv@node1 ~]# vim /etc/ha.d/authkeys auth   2 2      sha1    72907725aaf0

6.配置集群资源

1 2	[iyunv@node1 ~]# vim /etc/ha.d/haresources node1.stu31.com  172.16.31.180/24/eth0/172.16.31.255 httpd

将三个配置文件复制一份拷贝到node2：

1 2 3 4

[iyunv@node1 ha.d]# scp -p authkeys ha.cfharesources node2:/etc/ha.d/ authkeys                                      100%  684    0.7KB/s   00:00    ha.cf                                         100%   10KB 10.4KB/s   00:00    haresources                                   100%5964     5.8KB/s   00:00

7.确定httpd服务正常

1 2	[iyunv@node2 ~]# echo"node2.stu31.com" > /var/www/html/index.html [iyunv@node1 ~]# echo"node1.stu31.com" > /var/www/html/index.html

启动httpd服务进行测试

1 2 3 4

[iyunv@node1 ha.d]# service httpd start Starting httpd:                                           [  OK  ] [iyunv@node2 ~]# service httpd start Starting httpd:                                           [  OK  ]

访问测试：

1 2 3 4

[iyunv@node1 ha.d]# curl http://172.16.31.10 node1.stu31.com [iyunv@node1 ha.d]# curl http://172.16.31.11 node2.stu31.com

完成后将服务自启动关闭，及停止httpd服务：

1 2 3 4 5 6 7 8

node1： [iyunv@node1 ha.d]# service httpd stop Stopping httpd:                                           [  OK  ] [iyunv@node1 ha.d]# chkconfig httpd off node2： [iyunv@node2 ~]# service httpd stop Stopping httpd:                                           [  OK  ] [iyunv@node2 ~]# chkconfig httpd off

六.启动heartbeat集群
1.启动heartbeat服务：

1 2 3 4 5 6 7 8 9 10

[iyunv@node1 ha.d]# service heartbeat start; ssh node2 'service heartbeat start' logd is already running Starting High-Availability services: 2015/01/01_21:10:33 INFO:  Resource is stopped Done. logd is already running Starting High-Availability services: 2015/01/01_21:10:33 INFO:  Resource is stopped Done.

2.访问测试：

1 2	[iyunv@nfs ~]# curl http://172.16.31.180 node1.stu31.com

我们关闭node1，在进行测试：

1 2 3

[iyunv@node1 ha.d]# service heartbeat stop Stopping High-Availability services: Done.

ip地址切换到了node2：

1 2 3 4 5 6 7 8 9 10 11 12

[iyunv@node2 ~]# ip addr show 1: lo:  mtu65536 qdisc noqueue state UNKNOWN    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00    inet 127.0.0.1/8 scope host lo    inet6 ::1/128 scope host       valid_lft forever preferred_lft forever 2: eth0: mtu 1500 qdisc pfifo_fast state UP qlen 1000    link/ether 08:00:27:58:d3:3e brd ff:ff:ff:ff:ff:ff    inet 172.16.31.11/16 brd 172.16.255.255 scope global eth0    inet 172.16.31.180/24 brd 172.16.31.255 scope global eth0:0    inet6 fe80::a00:27ff:fe58:d33e/64 scope link       valid_lft forever preferred_lft forever

访问测试：

1 2	[iyunv@nfs ~]# curl http://172.16.31.180 node2.stu31.com

测试成功！
