使用Microsoft iSCSI Target Server构建高可用SMB3.0

wefe2

关于Windows Server 2012 R2中故障转移群集功能，可参考前文所述。在Windows Server 2012 R2中故障转移群集中，可用的群集文件服务器主要有：
1. 适用于应用程序数据的横向扩展文件服务器（横向扩展文件服务器）:该类群集文件服务器在 Windows Server 2012 中引入，能够让你存储文件共享上的服务器应用程序数据，例如 Hyper-V 虚拟机文件，并获取类似水平的可靠性、可用性、可管理性以及预期从存储区域网络中获得的高性能。所有文件共享均为在线状态，同时位于全部节点上。与此类群集文件服务器相关的文件共享被称为横向扩展文件共享。这有时也称为活动/活动。
2. 一般用途文件服务器:该类服务器是群集文件服务器的延续，自从引入故障转移群集之后，Windows Server 已支持该服务器。该类服务器属于群集文件服务器，因此与群集文件服务器相关的所有共享均为在线状态，且在同一时间位于某一个节点上。这有时也称为活动/被动或双活动。与此类型群集文件服务器相关的文件共享被称为群集文件共享。
本篇文章主要演示如何构建高可用SMB3.0文件服务器并将Hyper-V虚拟机创建到基于SMB3.0的的共享文件夹中。
1. 登陆iSCSI Target Server服务器“BJ-SS-01”，打开服务器管理器，点击文件和存储，点击iSCSI，点击右侧任务，选择新建虚拟硬盘

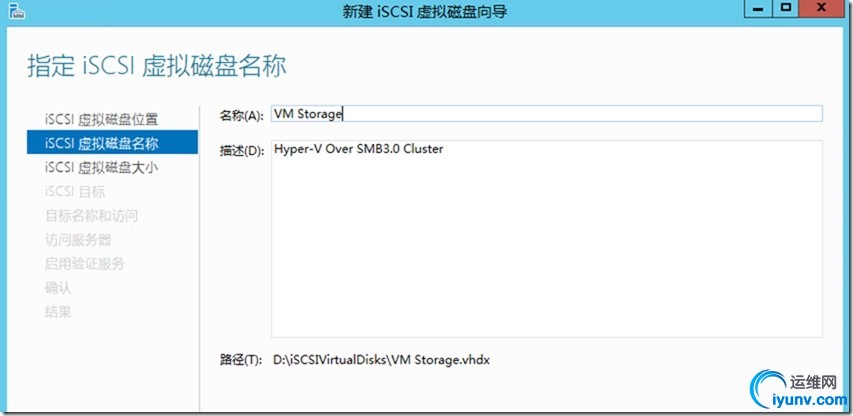

2. 指定iSCSI虚拟磁盘名称处键入相应的名称以及描述，点击下一步

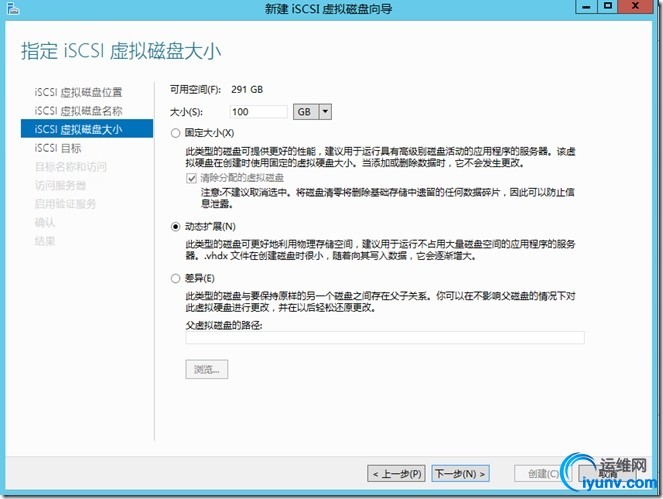

3. 指定iSCSI虚拟磁盘大小，并选择VHD类型，点击下一步

4. 分配iSCSI目标页面，选择新建iSCSI目标，点击下一步
5. 指定iSCSI目标名称页面，键入iSCSI目标，点击下一步

6. 指定访问服务器，这里选择SMB3.0服务器名称，点击下一步

7. 启用身份验证页面，这里选择默认，点击下一步
8. 确认设置页面，确认信息无误后点击创建

9. 重复上述操作创建用于SMB3.0高可用的仲裁盘
10.返回iSCSI管理控制台页面，查看创建的虚拟硬盘

11.登陆SMB3.0节点服务器“BJ-VMHost-01”，打开服务器管理器，点击添加角色和功能

12.选择服务器角色页面，展开文件和存储服务，勾选“文件和iSCSI服务器”

13.选择功能页面，勾选“多路径I/0”和“故障转移群集”

14.确认安装所选内容无误后点击安装

15.等待安装完成
16.在另外一台SMB3.0节点服务器“BJ-VMHost-04”上重复上述操作
17.打开服务器管理器，点击右上角工具，选择“iSCSI发起程序”

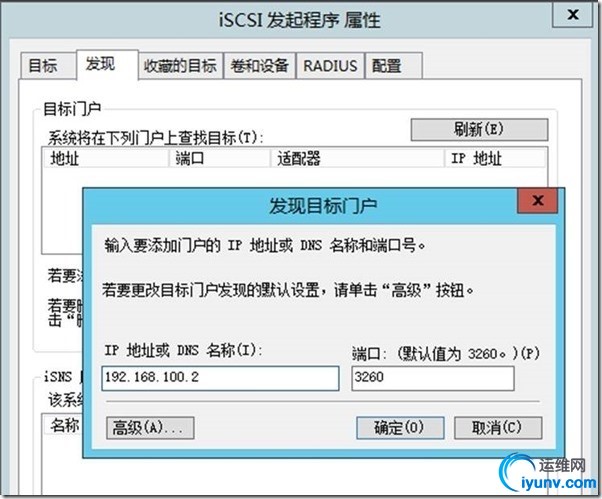

18.iSCSI发起程序属性页面，点击发现，键入iSCSI服务器IP地址

19.点击目标，点击连接

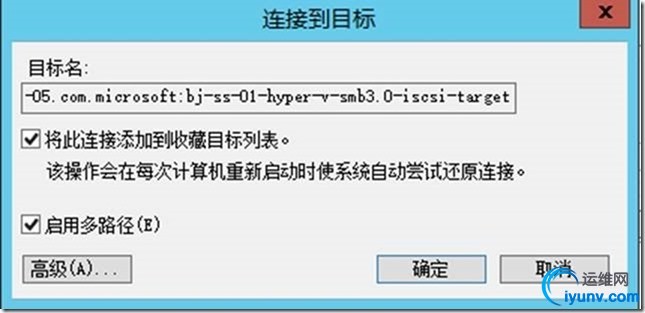

20.连接到目标页面，勾选“启用多路径”

21.打开磁盘管理器，选择连接、初始化磁盘以及创建新卷

22.打开服务器管理器，点击工具，选择故障转移群集管理器
23.点击验证配置，已确认所有先决条件通过

24.验证配置向导页面，点击下一步

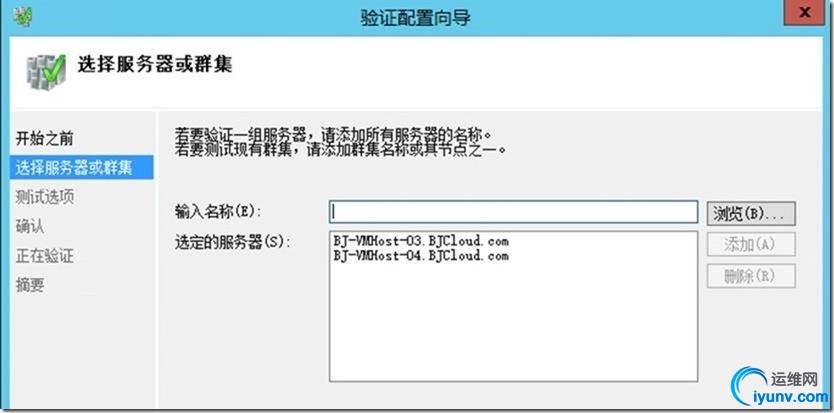

25.选择需要群集的服务器，点击下一步

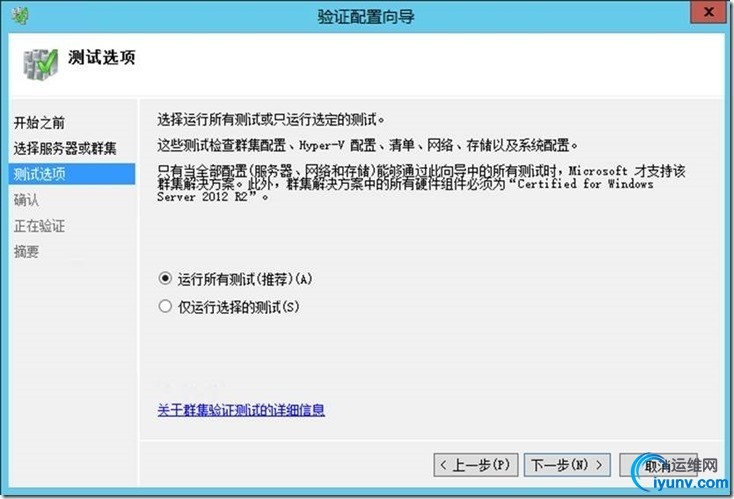

26.选择“运行所有测试（推荐）”，点击下一步

27.确认页面，点击下一步，
28.正在验证页面，等待验证完成

29.故障转移群集验证报告中，点击查看报告确认没有任何错误，点击完成

30.点击创建群集

31.创建群集向导页面，阅读相关信息后，点击下一步

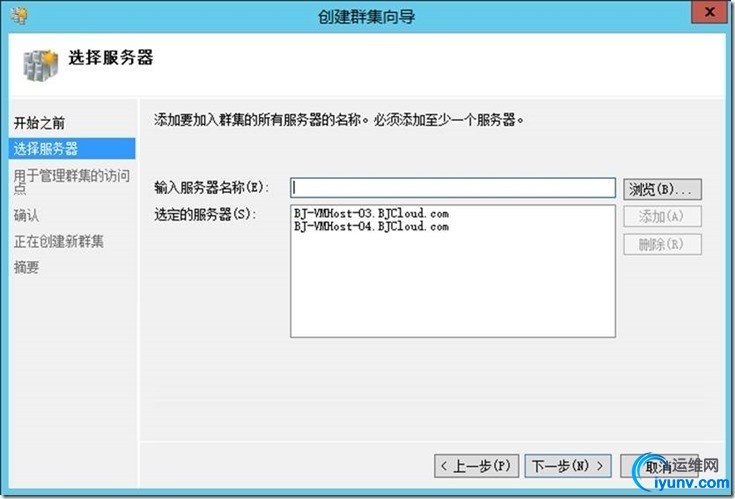

32.选择需要群集的服务器，点击下一步

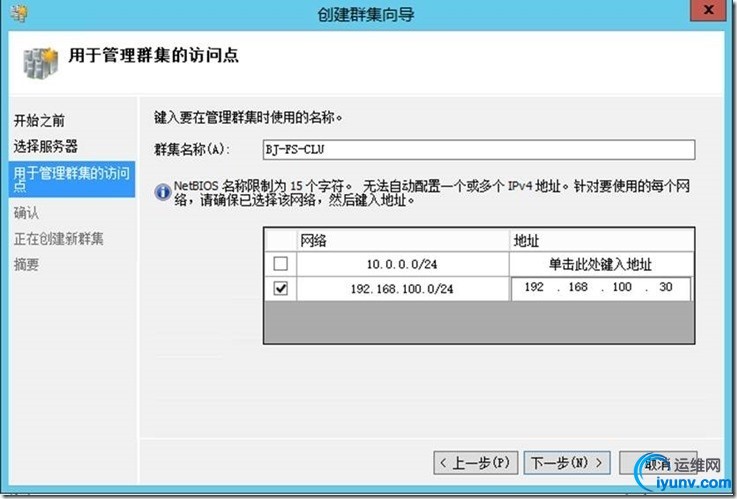

33.键入用于管理群集的访问点以及IP地址，点击下一步

34.确认页面，点击下一步

35.正在创建新群集页面，等待创建完成

36.摘要页面，点击查看报告确认没有任何错误信息，点击完成

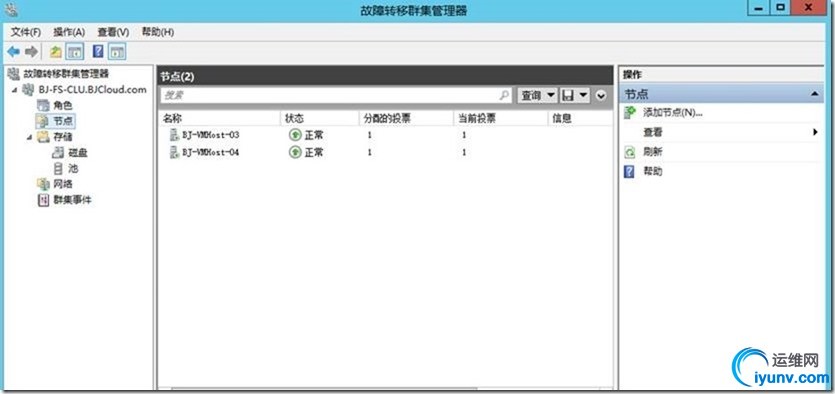

37.返回故障转移群集管理器页面，查看创建的群集

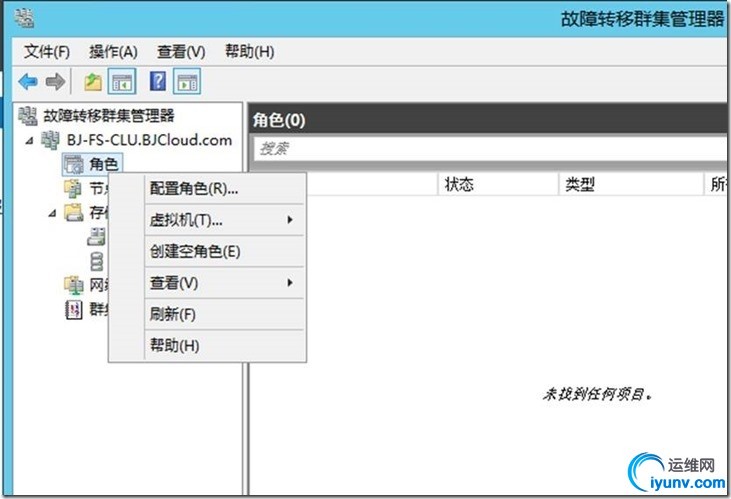

38.右键角色，选择新建角色

39.选择角色页面，这里选择文件服务器，点击下一步

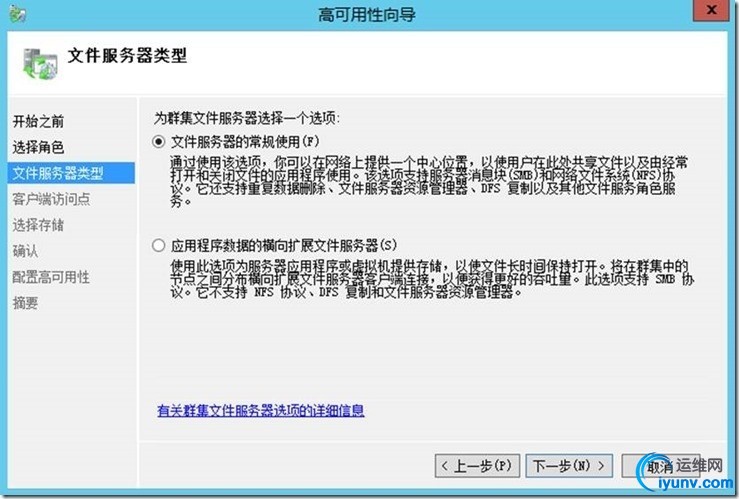

40.文件服务器类型页面，这里选择“文件服务器的常规使用”，我将在下一篇幅中演示创建可扩展的文件服务器

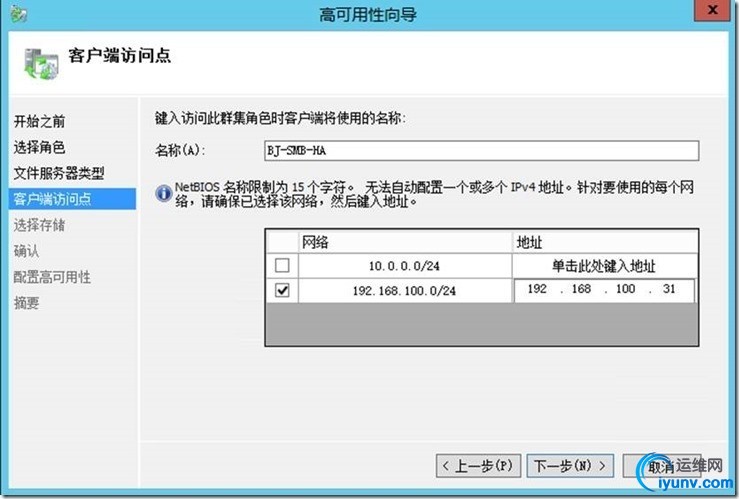

41.客户端访问点页面，键入名称以及IP地址

42.选择存储页面，选择可用的共享存储，点击下一步

43.确认页面，确认可用的存储、网络名称以及IP地址无误，点击下一步

44.配置高可用性页面，等待创建完成

45.摘要页面，点击查看报告，确认无误后点击完成

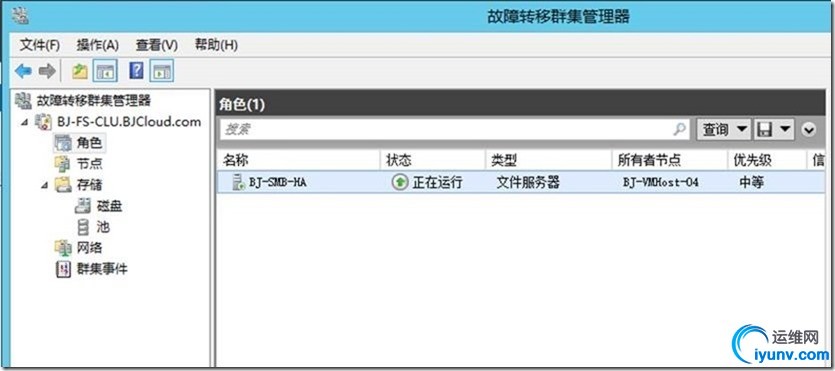

46.返回故障转移群集管理器，查看配置的“文件服务器”角色

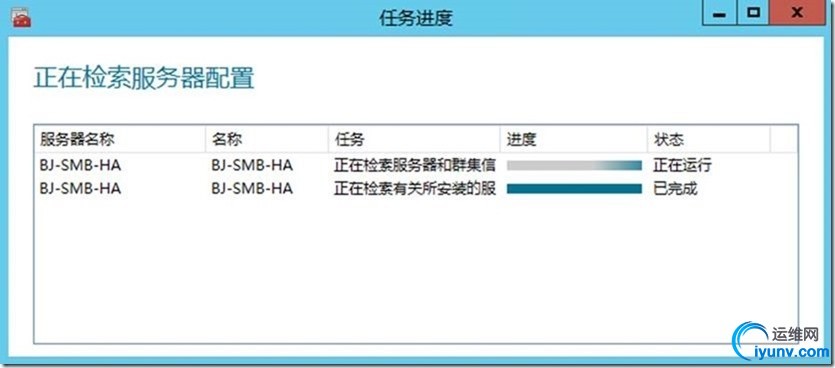

47.右键“BJ-SMB-HA”选择添加文件共享

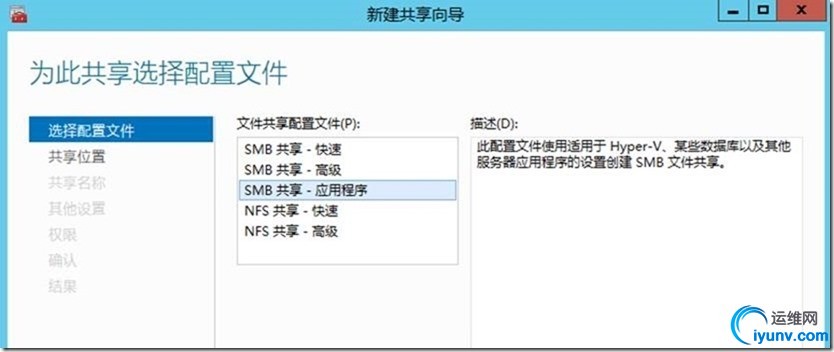

48.为此共享选择配置文件页面，选择“SMB共享-应用程序”

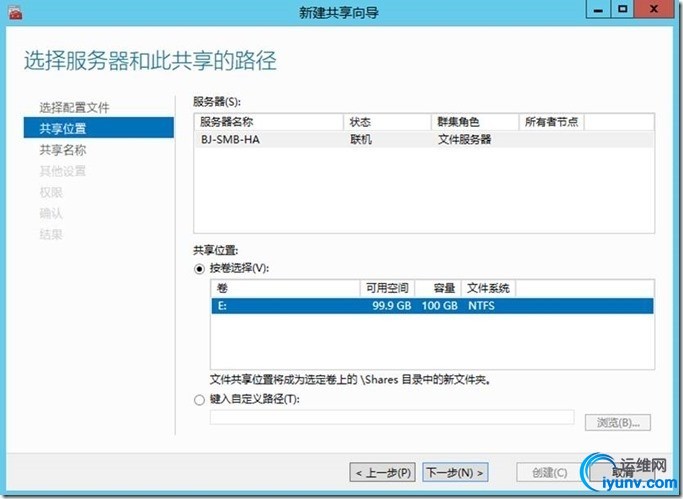

49.选择服务器和此共享的路径，点击下一步

50.指定共享名称，点击下一步

51.配置共享设置页面，默认已勾选“启用连续可用性”

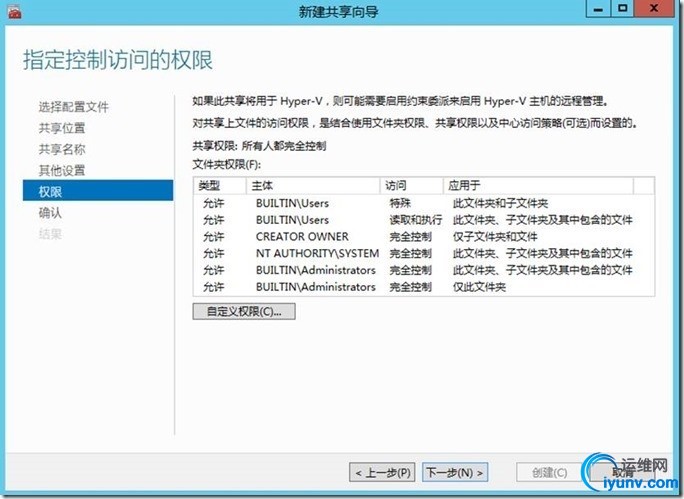

52.生产环境中，建议设置相应的ACL，点击下一步

53.确认无误后点击创建

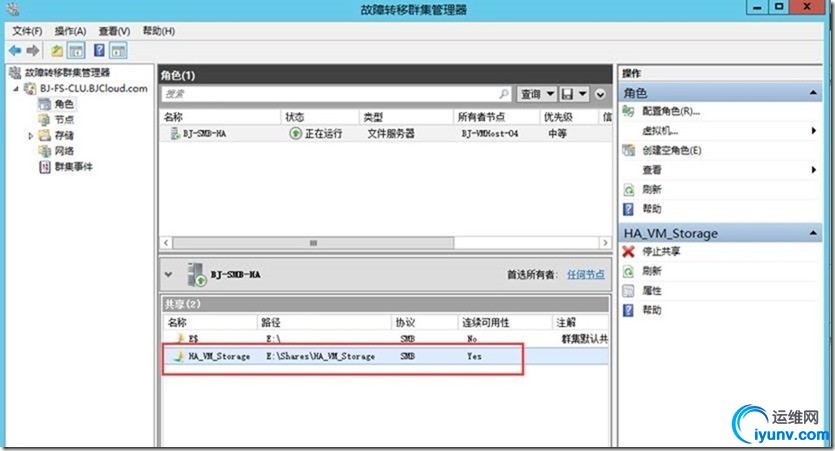

54.查看创建的共享


55.此时可以选择在Hyper-V主机中创建一台虚拟机，并将相关的配置文件存储到该共享文件夹中
