演示：RIP的路由归纳与默认路由公告

演示目标：配置RIP的路由归纳与默认路由。

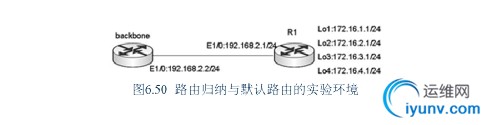

演示环境：如图6.50所示。

演示背景：在这里可以把路由器backbone看作是网络上的主干路由器，将路由器R1看作是企业边界路由器，在该路由器上配置了4个子网：172.16.1.1/24、172.16.2.1/24、172.16.3.1/24、172.16.4.1/24。如果主干路由器backbone与企业边界路由器使用RIP动态路由协议来相互公告与学习路由，那么在主干路由器backbone上就将存在到路由器R1上4个子网的具体路由条目。就以这样的实例来类推，一个企业边界路由器公告4条具体的路由条目，如果有100台企业边界路由器，每台都具备4个子网，那么在主干路由器上就会存在400条路由条目。如果网络以此规划，主干路由器的路由条目将变得非常庞大，这将影响选路性能，所以在企业边界的RIP路由器上执行路由归纳是必要的行为。虽然RIP提供了路由自动汇总（auto-summary）功能，但是该功能只能将VLSM子网自动汇总成标准的主类网络，比如：将172.16.1.1/24、172.16.2.1/24、172.16.3.1/24、172.16.4.1/24自动汇总成172.16.0.0/16的形式，如果想根据实际情况汇总成172.16.1.0/21位的形式，自动汇总功能将无法满足需求，此时，需要采取RIP手工汇总的方式来满足非标准类的路由归纳。

     对应如图6.50所示的实验环境，为主干路由器backbone和企业边界路由器配置接口IP地址，并启动RIP动态路由协议。具体配置如下。

路由器backbone的配置：

backbone(config)#inte e1/0

backbone(config-if)#ip address 192.168.2.2 255.255.255.0

backbone(config-if)#no shutdown

backbone(config)#router rip

backbone(config-router)#no auto-summary

backbone(config-router)#version 2

backbone(config-router)#network 192.168.2.0

路由器R1的配置：

R1(config)#interface loopback 1

R1(config-if)#ip address 172.16.1.1 255.255.255.0

R1(config)#interface loopback 2

R1(config-if)#ip address 172.16.2.1 255.255.255.0

R1(config)#interface loopback 3

R1(config-if)#ip address 172.16.3.1 255.255.255.0

R1(config)#interface loopback 4

R1(config-if)#ip address 172.16.4.1 255.255.255.0

R1(config)#interface e1/0

R1(config-if)#ip address 192.168.2.1 255.255.255.0

R1(config-if)#no shutdown

R1(config)#router rip

R1(config-router)#no auto-summary

R1(config-router)#version 2

R1(config-router)#network 172.16.0.0

R1(config-router)#network 192.168.2.0

当完成上述配置后，可以在主干路由器backbone上通过指令show ip route查看到主干路由器backbone的路由表
