heartbeat v2版CRM的高可用web集群的实现

5645re

集群架构图 ：
                                    主节点(172.16.31.10)
客户端(172.16.31.12) Vitual IP(172.16.31.166)                            NFS IP(172.16.31.12)
                                    从节点(172.16.31.11)

注：心跳信息传递借助eth0网卡实现


网络以及IP地址规划如下所示：
节点类型     IP地址规划          主机名      类型
主用节点     eth0:172.16.31.10     node1       Public IP
          eth0:0 :172.16.31.180  Virtual IP
备用节点     eth0:172.16.31.11     node2       Public IP
存储节点     eth0:172.16.31.12     nfs



一.关闭heartbeat服务
node1和node2都需要关闭：
# service heartbeat stop
Stopping High-Availability services:
Done.


二.正式开始配置heartbeat v2 版本的CRM
开启heartbeat v2版本的CRM，只需要在ha.cf主配置文件末尾加入“crm  on”即可，而且haresources文件设置的资源就会失效。
[iyunv@node1 ~]# cat /etc/ha.d/ha.cf |grep-v ^#
logfacility     local0
mcast eth0  225.131.31.23 694 1 0
auto_failback on
node   node1.stu31.com
node   node2.stu31.com
ping  172.16.0.1
crm on


三.集群配置
1.由于我们需要使用图形化界面配置heartbeatv2集群，而安装heartbeat后会生成一个hacluster用户，我们需要设置密码，可以让我们来访问图形化界面：
node1和node2主机都要配置：
# echo oracle |passwd --stdin hacluster

2.使用Linux的GNONE桌面进入heartbeatv2 版本的图形化CRM配置：
首先开启heartbeat服务：
[iyunv@node1 ~]# /etc/init.d/heartbeat  start ; ssh node2 'service heartbeat start'
logd is already running
Starting High-Availability services:
Done.

logd is already running
Starting High-Availability services:
Done.

由于无资源配置文件，启动非常快速。

查看监听端口：
[iyunv@node1 ~]# ss -tunl |grep 5560
tcp   LISTEN     0      10                     *:5560                  *:*

3.图形化配置

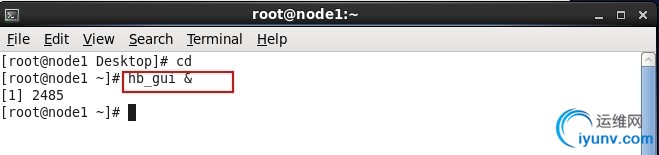

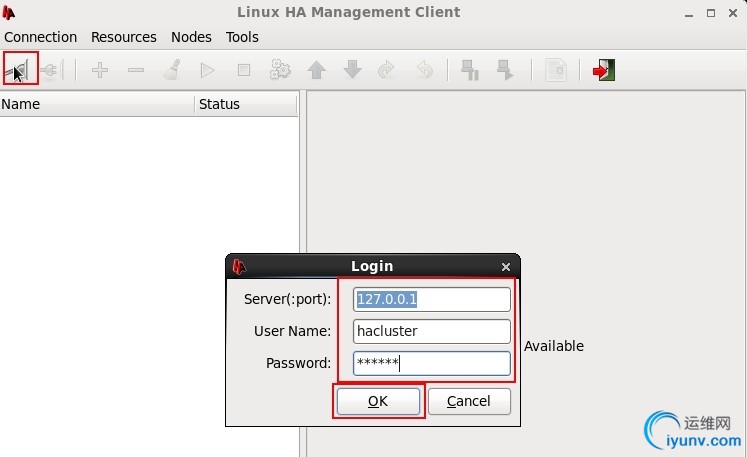

登录GUI界面

输入用户名密码登录：

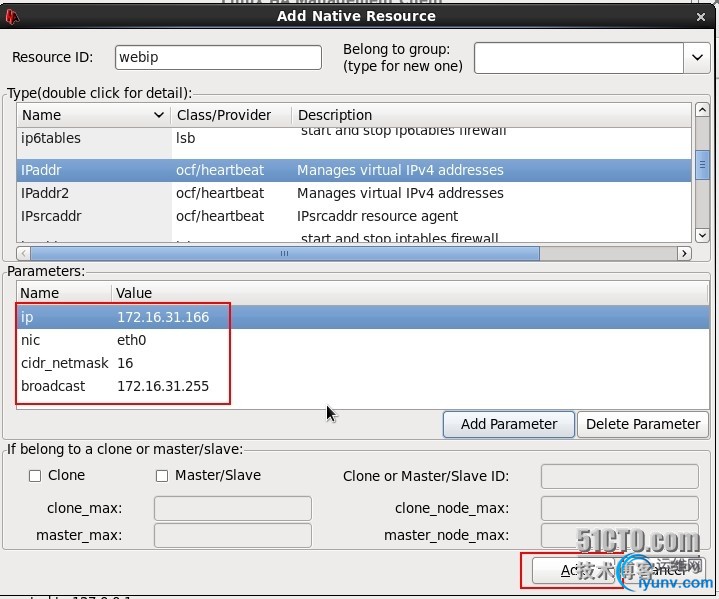

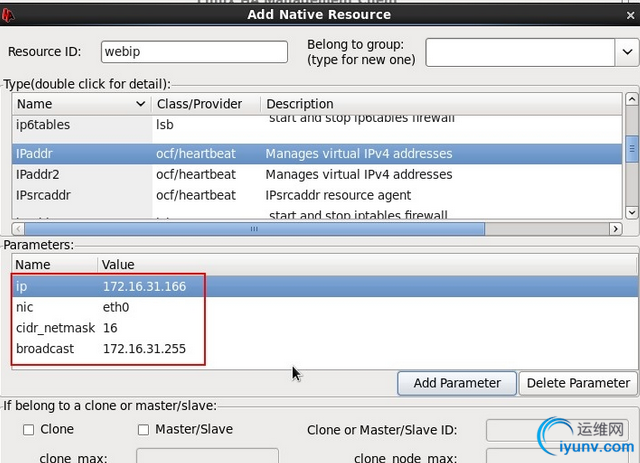

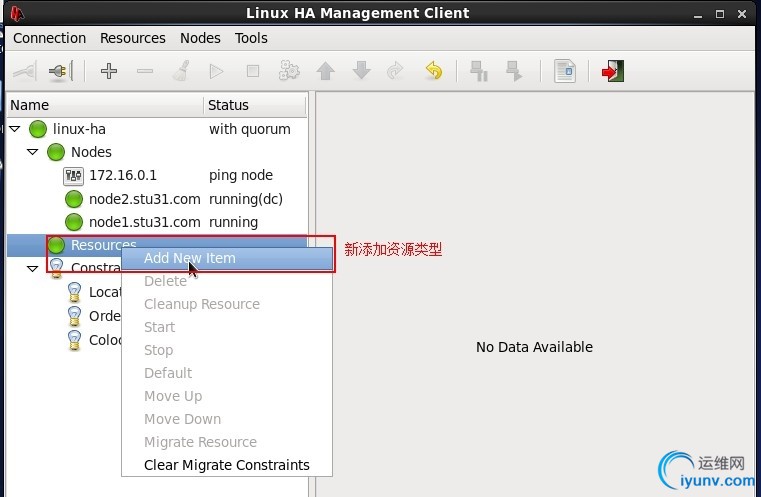

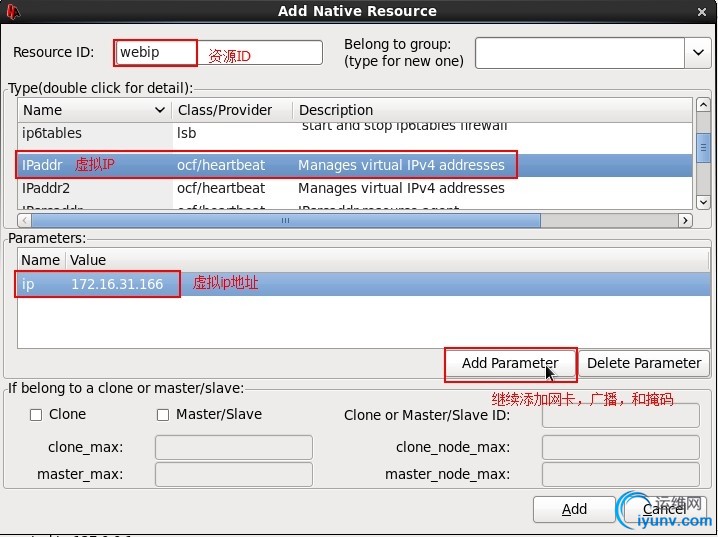

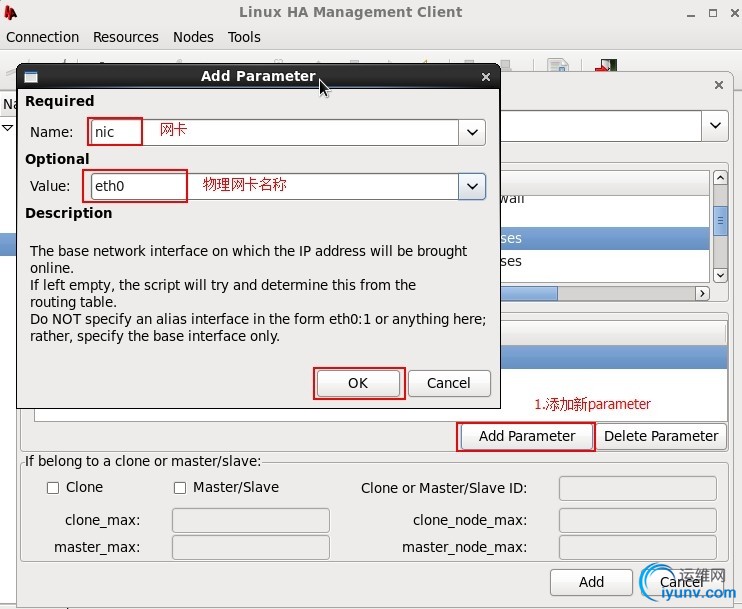

4.新建资源类型webip：定义VIP

添加完成后就点击Add即可：

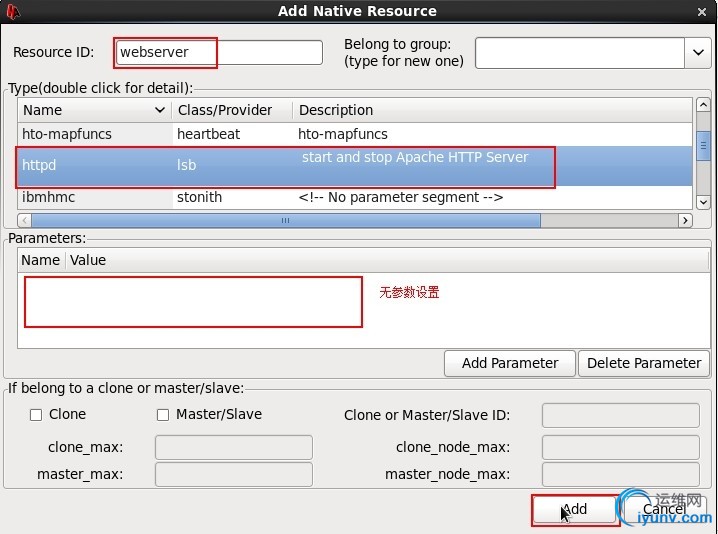

5.新建资源类型webserver，定义httpd服务

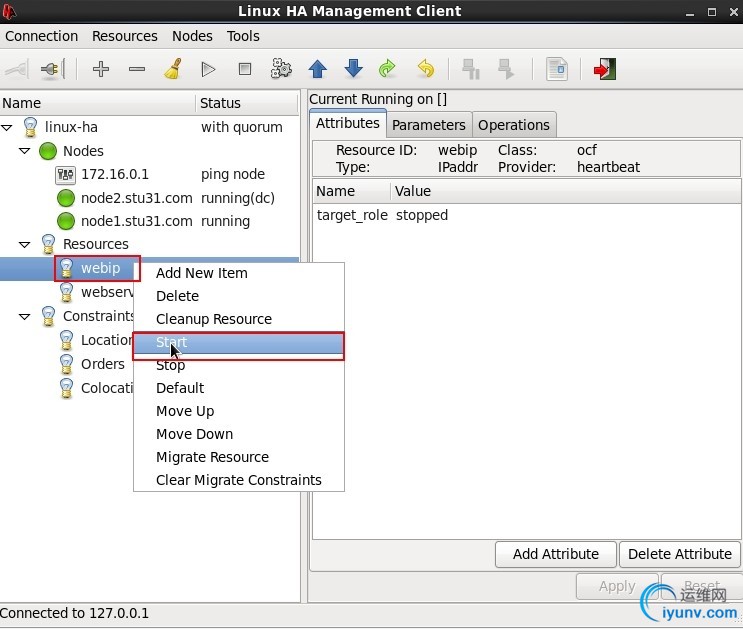

完成后启动资源测试：启动webip和webserver即可

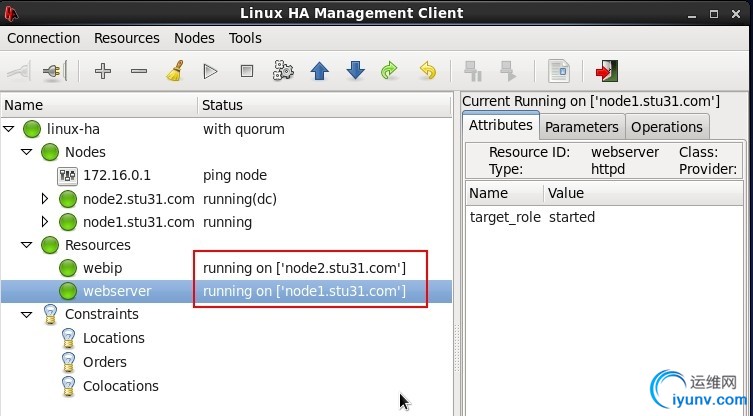

启动完成，但是资源未一起在同一节点启动，符合公平分配原则，我们需要使用排列约束，分组，顺序约束实现资源的启动节点。

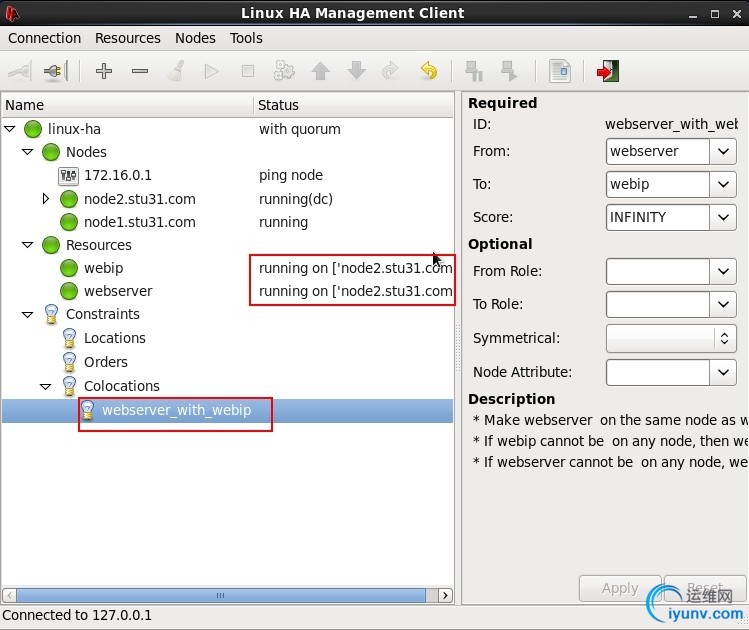

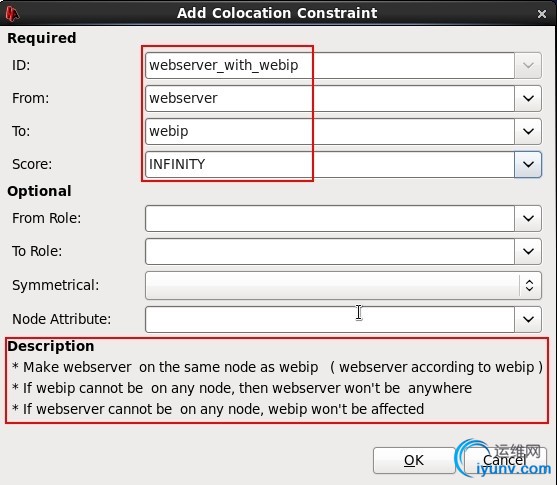

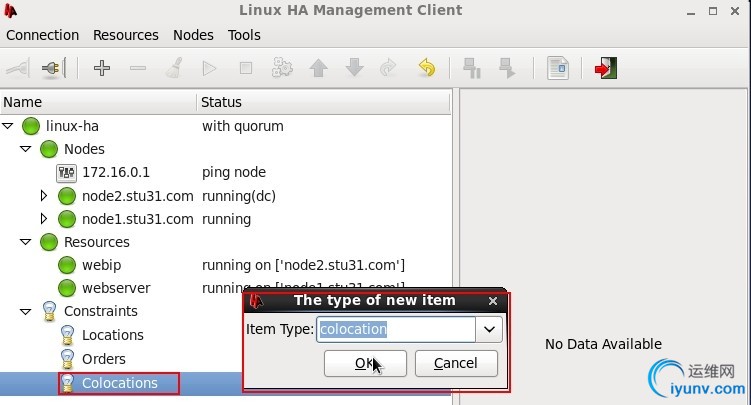

6.协同限制配置

设置成webip所在节点，webserver也会在那个节点启动：

效果出现，因为开始webip在node2节点启动，所以配置协同约束后，webserver自动就切换到node2启动：

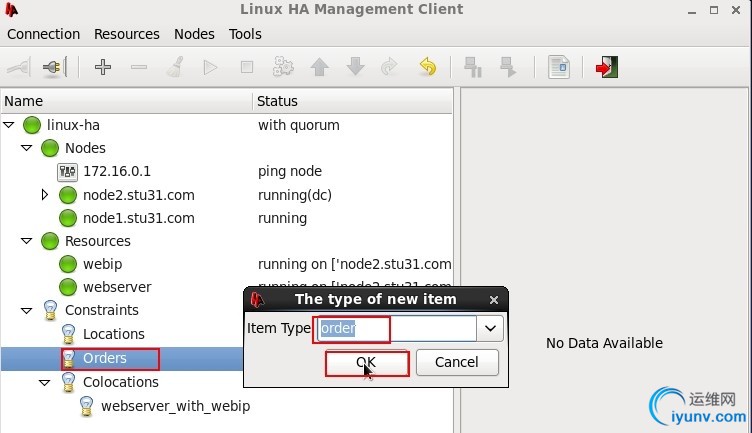

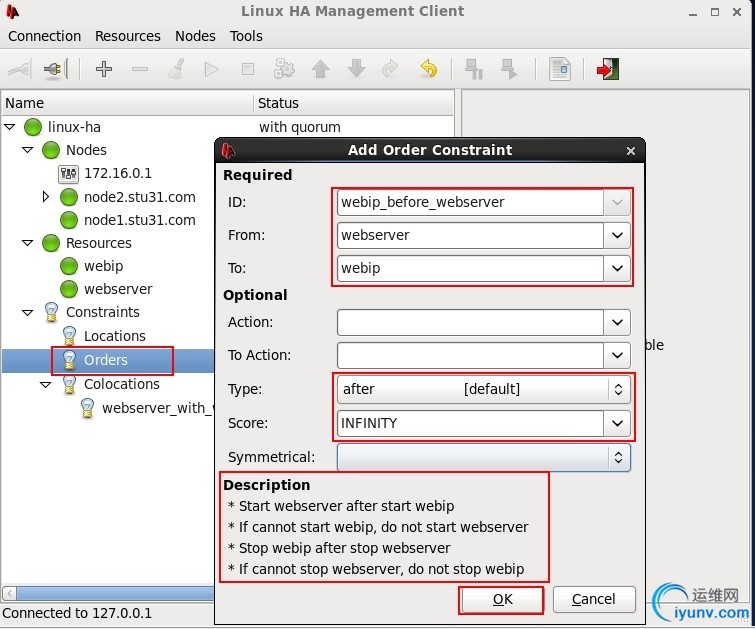

7.顺序约束配置：

设置先启动webip资源，然后再启动webserver资源：

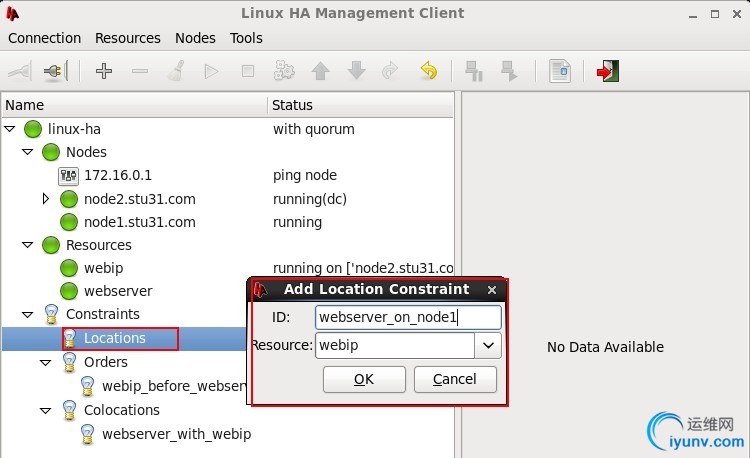

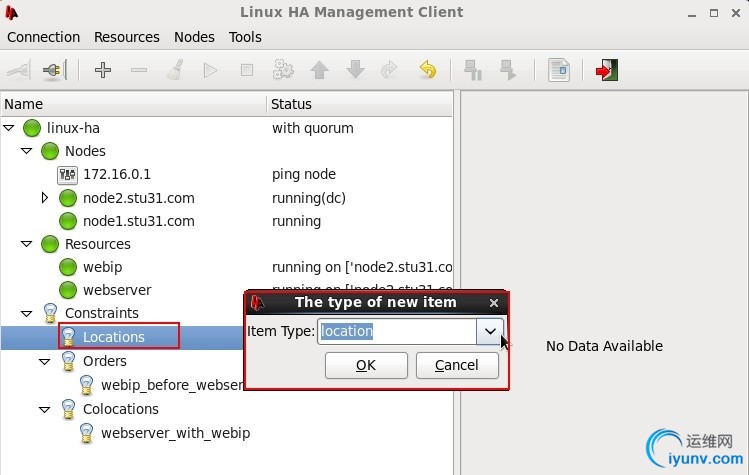

8.位置约束：让资源偏向运行于某个节点

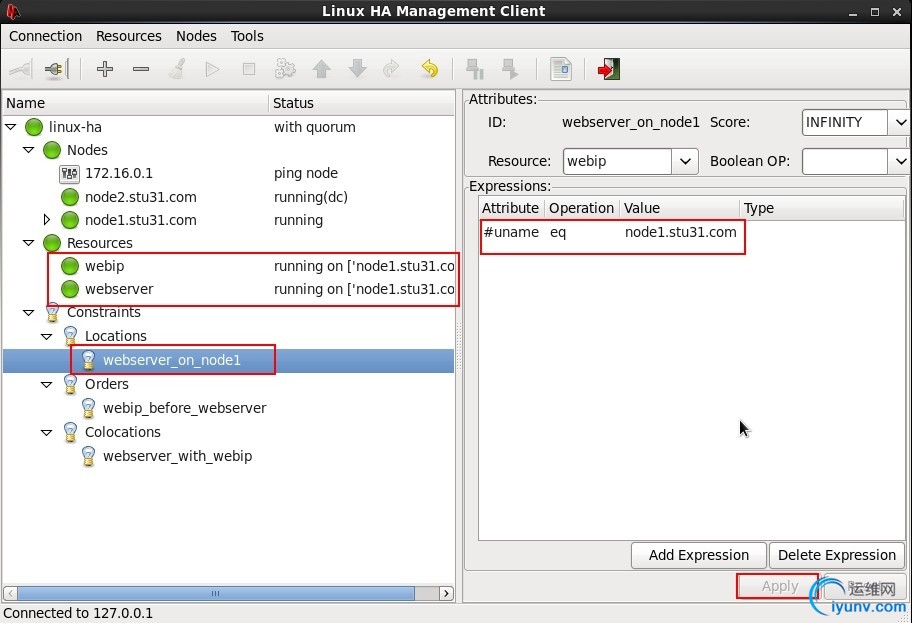

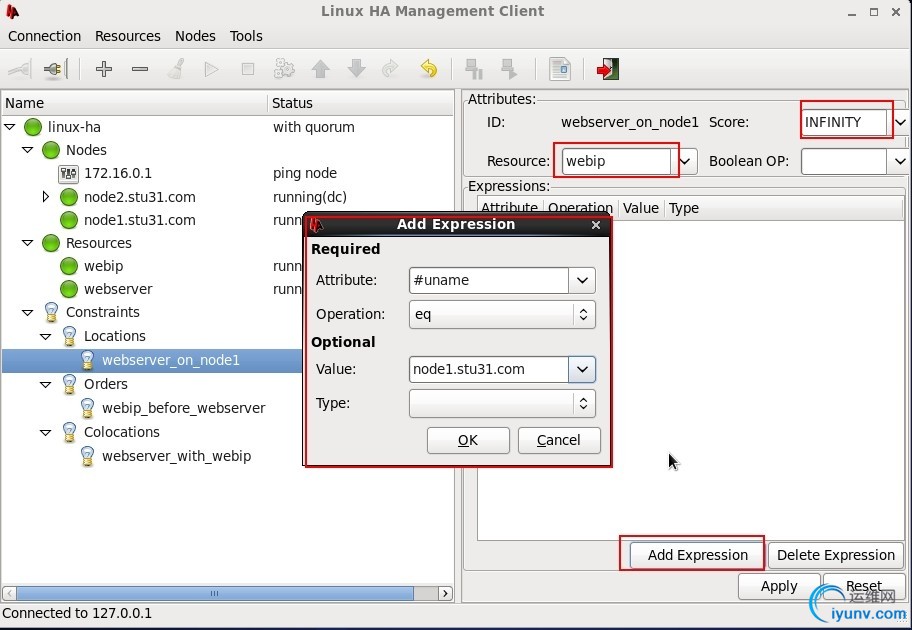

表达式判断：uname  eq  node1.stu31.com ,偏向于node1节点：



9.配置NFS服务器
配置nfs服务器
[iyunv@nfs ~]# mkdir /www/htdocs -pv
[iyunv@nfs ~]# vim /etc/exports
www/htdocs  172.16.31.0/16(rw,no_root_squash)

[iyunv@nfs ~]# service nfs start
[iyunv@nfs ~]# showmount -e172.16.31.12
Export list for 172.16.31.12:
/www/htdocs 172.16.31.0/16

创建一个测试网页：
[iyunv@nfs ~]# echo "page from nfsfilesystem" > /www/htdocs/index.html

客户端node1挂载nfs文件系统：
[iyunv@node1 ~]# mount -t nfs 172.16.31.12:/www/htdocs/var/www/html/
[iyunv@node1 ~]# ls /var/www/html/
index.html

访问测试：
[iyunv@nfs ~]# curl http://172.16.31.166
page from nfs filesystem

卸载nfs：
[iyunv@node1 ~]# umount /var/www/html/

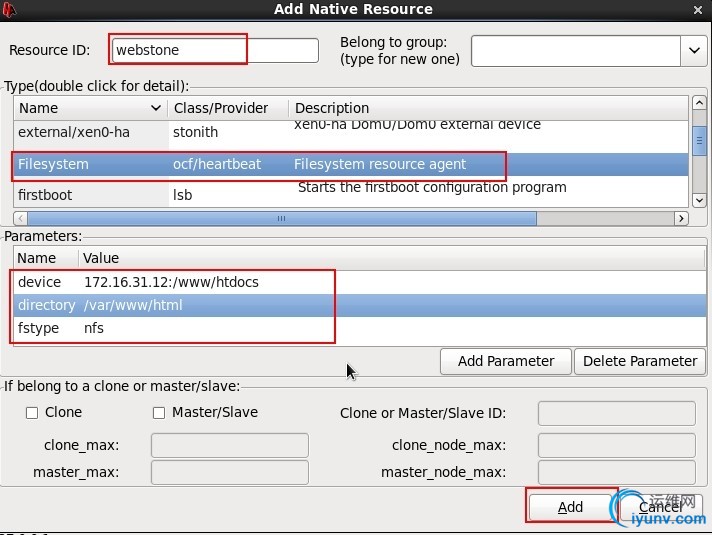

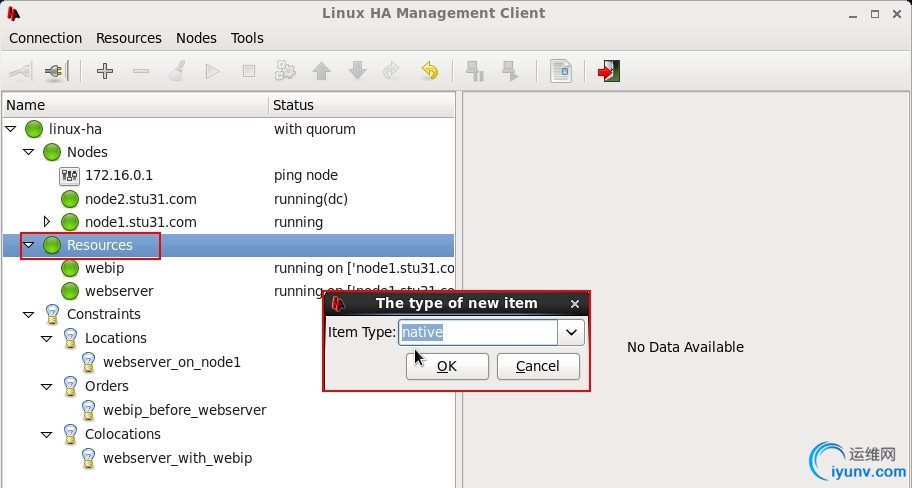

10.使用集群图形化客户端配置添加存储资源

添加存储：

启动存储

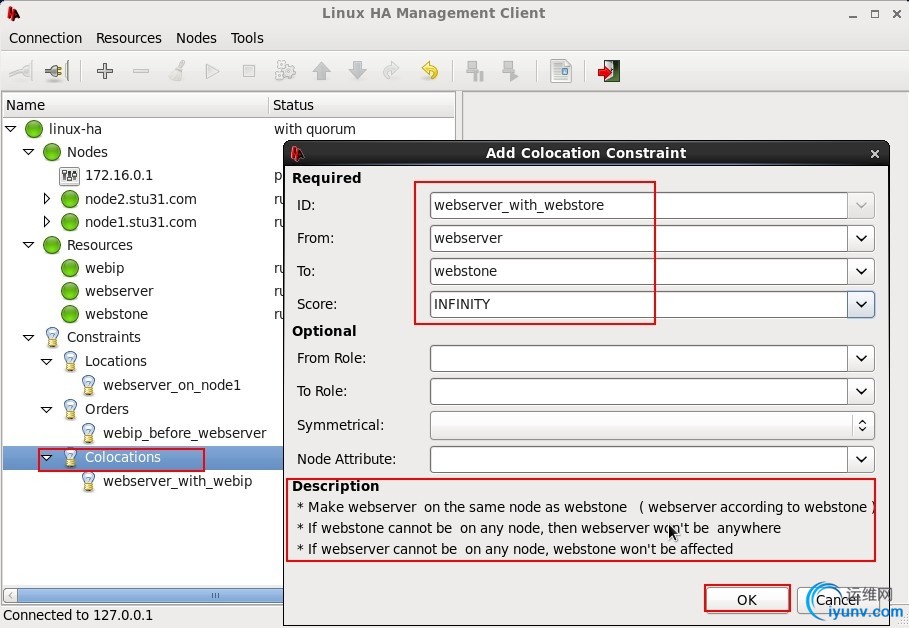

11.协同约束配置

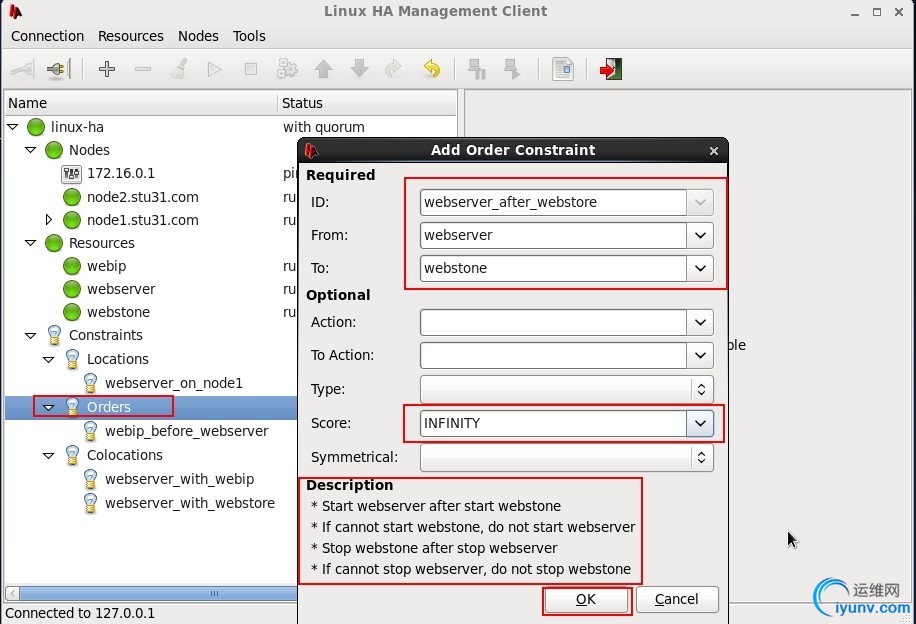

顺序约束配置：

先启动webip,然后启动webstore，最后启动webserver

查看节点IP地址：主节点在node1上
[iyunv@node1 ~]# ip addr show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu65536 qdisc noqueue state UNKNOWN
   link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
   inet 127.0.0.1/8 scope host lo
   inet6 ::1/128 scope host
      valid_lft forever preferred_lft forever
2: eth0:<BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen1000
   link/ether 08:00:27:db:35:e6 brd ff:ff:ff:ff:ff:ff
   inet 172.16.31.10/16 brd 172.16.255.255 scope global eth0
   inet 172.16.31.166/16 brd 172.16.31.255 scope global secondary eth0:0
   inet6 fe80::a00:27ff:fedb:35e6/64 scope link
      valid_lft forever preferred_lft forever

网页访问:
[iyunv@nfs ~]# curl http://172.16.31.166
page from nfs filesystem
由于使用的是共享文件系统，所以访问的网页是文件系统中的资源！
