haproxy的web服务负载均衡、动静分离、 MySQL服务负载均衡、状态监控

wewe22

实验环境：基于centos6.6
          haproxy-Server：172.16.249.98  hostname:node1
          upsteram server1：172.16.249.100 hostname:node2
          upstream server2：172.16.249.99  hostname:node3

web服务的负载均衡以及状态监控：
设置记录haproxy日志的文件位置：
node1:

1 2 3 4 5 6 7 8 9 10

#vim /etc/rsyslog.conf (1)启用UDP： # Provides UDP syslog reception $ModLoad imudp $UDPServerRun 514 (2)添加记录日志的文件位置 # Save boot messages also to boot.log local7.*                                                /var/log/boot.log local2.*                                               /var/log/haproxy.log #service rsyslog restart

node1:

1 2 3 4

#yum install haproxy -y #cd /etc/haproxy/ #cp haproxy.cfg{,.bak} #vim haproxy.cfg

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76

#--------------------------------------------------------------------- # Global settings #--------------------------------------------------------------------- global     # to have these messages end up in /var/log/haproxy.log you will     # need to:     #     # 1) configure syslog to accept network log events.  This is done     #    by adding the '-r' option to the SYSLOGD_OPTIONS in     #    /etc/sysconfig/syslog     #     # 2) configure local2 events to go to the /var/log/haproxy.log     #   file. A line like the following can be added to     #   /etc/sysconfig/syslog     #     #    local2.*                       /var/log/haproxy.log     #     log         127.0.0.1 local2        chroot      /var/lib/haproxy     pidfile     /var/run/haproxy.pid     maxconn     4000     user        haproxy     group       haproxy     daemon defaults     mode                    http     log                     global     option                  httplog     option                  dontlognull     option http-server-close     option forwardfor       except 127.0.0.0/8     option                  redispatch     retries                 3     timeout http-request    10s     timeout queue           1m     timeout connect         10s     timeout client          1m     timeout server          1m     timeout http-keep-alive 10s     timeout check           10s     maxconn                 30000     listen stats               #此段为设置状态监控     mode http     bind :8888                 #生产环境中为保证安全性，为设置特殊端口，例如：8888     stats enable                       stats hide-version                                stats uri     /haproxyadmin?stats     stats realm   Haproxy\ Statistics     stats auth    admin:admin      #设置用户名以及密码     stats admin if TRUE frontend http-in     bind *:80     mode http     log global     option httpclose     option logasap     option dontlognull     capture request  header Host len 20     capture request  header Referer len 60     default_backend servers frontend healthcheck     bind :1099     mode http     option httpclose     option forwardfor     default_backend servers backend servers   balance roundrobin     server node2 172.16.249.100:80 check maxconn 2000     server node3 172.16.249.99:80 check maxconn 2000

1	#serivce haproxy start

node2,node3节点分别建立测试页面，并启动httpd服务;

1 2 3 4 5 6

node2:#vim /var/www/html/index.html         <h1> httpd on node2 </h1>      #service httpd start node3:#vim /var/www/html/index.html           <h1> httpd on node3 </h1>      #service httpd start

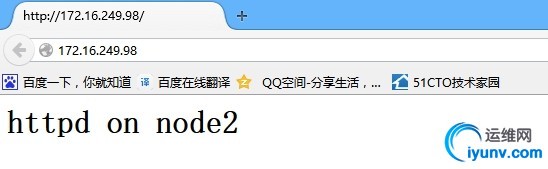

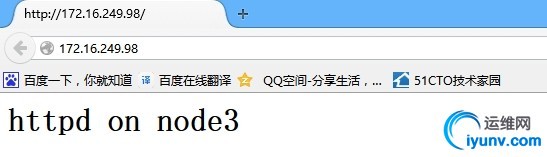

打开浏览器：172.16.249.98:

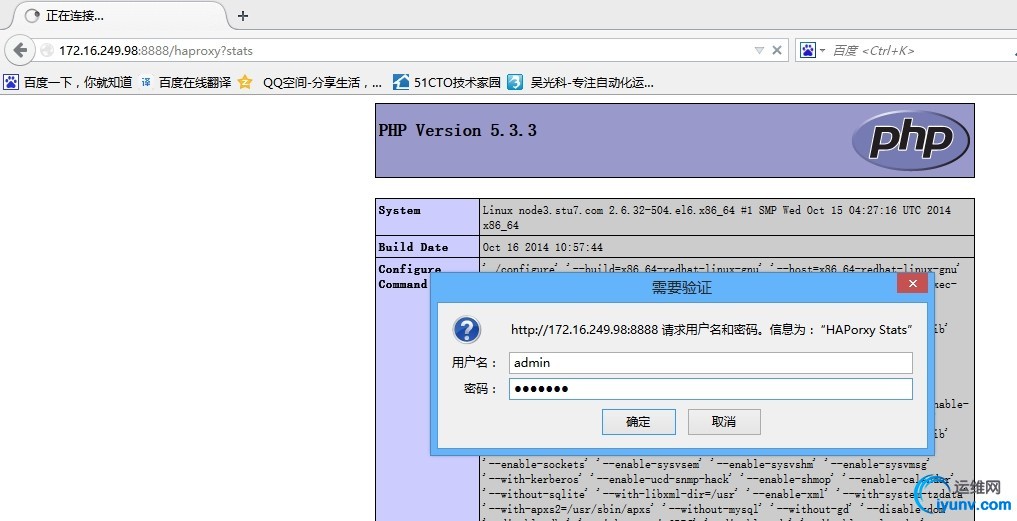

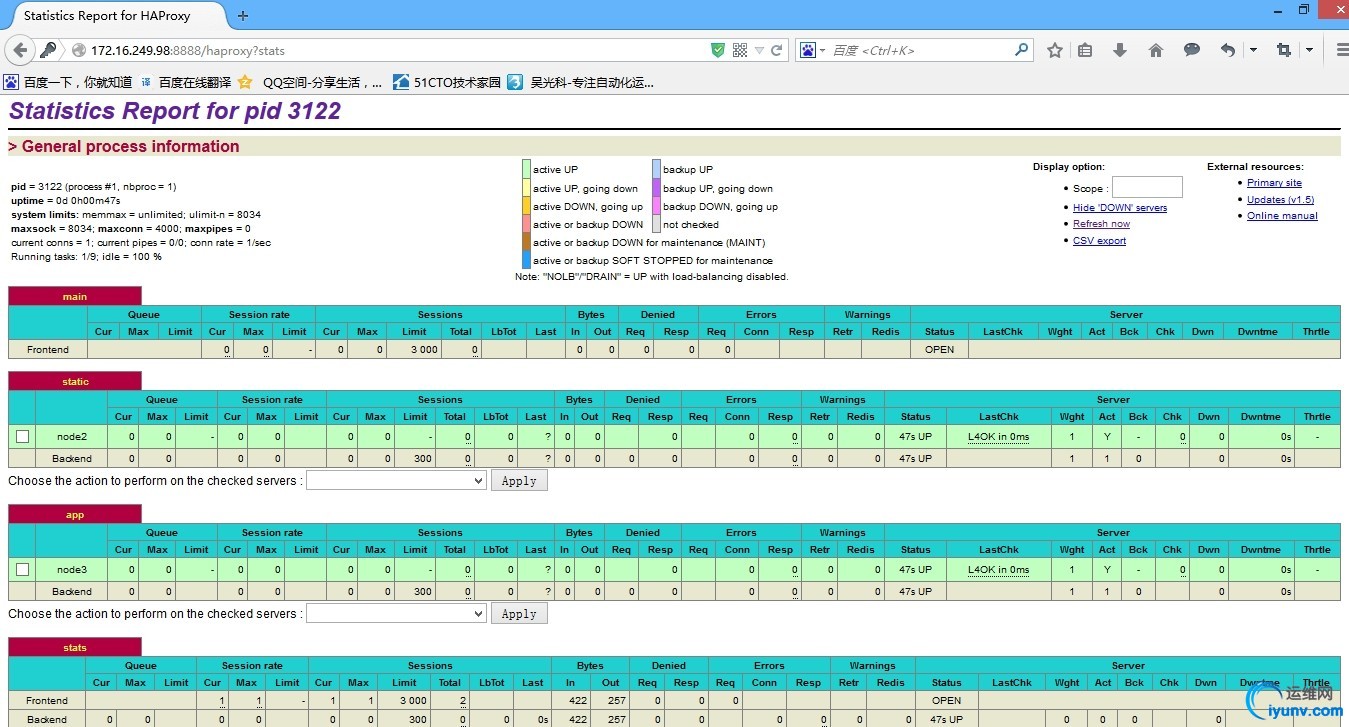

打开浏览器：172.16.249.98:8888/haproxy?stats



动静分离配置：
#vim /etc/haproxy/haproxy.cfg

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60

#--------------------------------------------------------------------- global     # to have these messages end up in /var/log/haproxy.log you will     # need to:     #     # 1) configure syslog to accept network log events.  This is done     #    by adding the '-r' option to the SYSLOGD_OPTIONS in     #    /etc/sysconfig/syslog     #     # 2) configure local2 events to go to the /var/log/haproxy.log     #   file. A line like the following can be added to     #   /etc/sysconfig/syslog     #     #    local2.*                       /var/log/haproxy.log     #     log         127.0.0.1 local2     chroot      /var/lib/haproxy     pidfile     /var/run/haproxy.pid     maxconn     4000     user        haproxy     group       haproxy     daemon     # turn on stats unix socket     stats socket /var/lib/haproxy/stats defaults     mode                    http     log                     global     option                  httplog     option                  dontlognull     option http-server-close     option forwardfor       except 127.0.0.0/8     option                  redispatch     retries                 3     timeout http-request    10s     timeout queue           1m     timeout connect         10s     timeout client          1m     timeout server          1m     timeout http-keep-alive 10s     timeout check           10s     maxconn                 3000 frontend  main *:80     acl url_static       path_beg       -i /static /images /javascript /stylesheets     acl url_static       path_end       -i .jpg .gif .png .css .js .html .txt .htm     use_backend static          if url_static     default_backend             app backend static     balance     roundrobin     server      node2 172.16.249.100:80 check backend app     balance     roundrobin     server node3 172.16.249.99:80 check

1	#serivce haproxy start    #启动haproxy服务

所有静态页面请求代理至node2节点；所有动态页面请求代理至node3节点。

1 2 3 4 5 6 7 8

node2:#vim /var/www/html/index.html        <h1> httpd on node2 </h1>      #service httpd start node3:#vim /var/www/html/index.php        <?php           phpinfo();           ?>      #service httpd start

打开浏览器：172.16.249.98/index.html

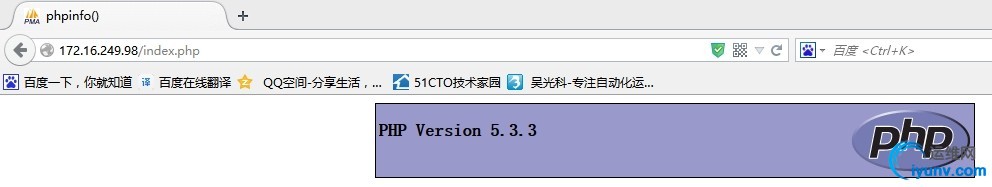

打开浏览器：172.16.249.98/index.php

负载均衡mysql服务：
node1：#yum install mysql -y
       #vim /etc/haproxy/haproxy.cfg

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60

#--------------------------------------------------------------------- global     # to have these messages end up in /var/log/haproxy.log you will     # need to:     #     # 1) configure syslog to accept network log events.  This is done     #    by adding the '-r' option to the SYSLOGD_OPTIONS in     #    /etc/sysconfig/syslog     #     # 2) configure local2 events to go to the /var/log/haproxy.log     #   file. A line like the following can be added to     #   /etc/sysconfig/syslog     #     #    local2.*                       /var/log/haproxy.log     #     log         127.0.0.1 local2     chroot      /var/lib/haproxy     pidfile     /var/run/haproxy.pid     maxconn     4000     user        haproxy     group       haproxy     daemon     # turn on stats unix socket     stats socket /var/lib/haproxy/stats defaults     mode                    tcp     log                     global     option                  dontlognull     option http-server-close     #option forwardfor       except 127.0.0.0/8     option                  redispatch     retries                 3     timeout http-request    10s     timeout queue           1m     timeout connect         10s     timeout client          1m     timeout server          1m     timeout http-keep-alive 10s     timeout check           10s     maxconn                 3000 frontend bd       bind :3306       default_backend dbsrvs backend dbsrvs       balance leastconn       server node2 172.16.249.100:3306 check       server node3 172.16.249.99:3306 check listen stats    bind :80    mode http    stats enable    stats uri /haproxy?stats    stats realm haproxy\ stats    stats auth admin:admin       stats admin if TRUE

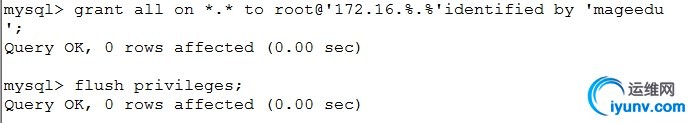

分别在node2、node3节点建立数据库，并授权可远程连接：
node2:#yum install mysql-server -y
     #serivce mysqld start
     #mysql

node3:#yum install mysql-server -y
     #serivce mysqld start
     #mysql

node1:#service haproxy restart   #重启服务，配置文件才能生效

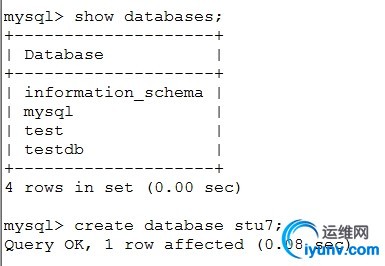

     #mysql -uroot -h172.16.249.98 -pmageedu


检测：
node2：#mysql -uroot -pmageedu


node3:#mysql -uroot -pmageedu;

说明：由于我们在node1节点调用了数据库并创建了表，node2节点查看有此表，node3节点无此表，因此我们刚才的测试中调用了node2节点的mysql数据库而非node3节点。
