LVS中DR类型集群实现

erfsfd

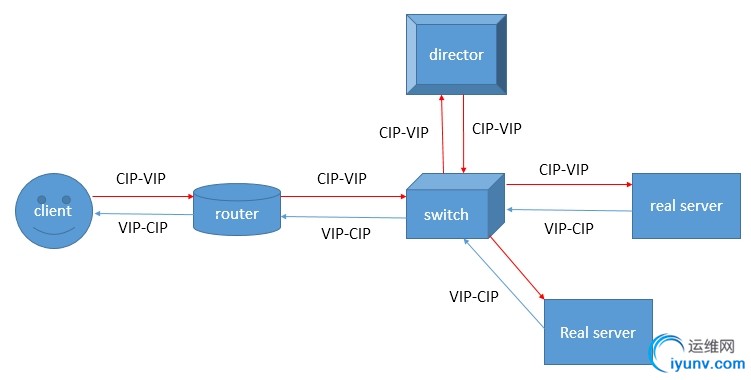

LVS负载均衡集群中DR类型的架构图示如下：

图中，客户端发送的请求会由路由器和交换机转发后直接达到director。再由director调度给指定的real server ，最后由real server直接响应给客户端而不经过director，在此架构中director和real server的网络架构是此类型的重点。所以，配置DR类型一定要注意以下两点：

(1) 各RS要直接响应Client，因此，各RS均得配置VIP；但仅能够让Director上的VIP能够与本地路由直接通信；

(2) Director不会拆除或修改请求报文的IP首部，而是通过封闭新的帧首部（源MAC为Director的MAC，目标MAC为挑选出的RS的MAC）完成调度。

要完成上述的要求，着实很难，因为RS和DR都有VIP，而请求进入时必须最先发送给DR，所以，在DR类型中，首先通过ARP广播确认DR主机，其他RS主机不响应，这就确定了哪一个是DR主机。

但是在linux主机中，IP地址不属于网卡而是属于内核，就是说无论一个linux主机有多少个IP地址，它在接入的各个网络中都会公布它拥有的所有地址，这就给ARP广播的响应制造了困难，所以就需要修改内核参数来保证router发出ARP广播时，DR会响应RS不予响应，这里所说的内核参数分别为：

#arp_announce：定义arp通知级别；

0：默认级别，在各个网络中通告本机所含有的所有地址

1：尽量不在各个网络中通告本机中含有的不属于该网络的地址

2：不在各个网络中通告本机中含有的不属于该网络的地址

#arp_ignore：定义arp忽略arp请求或arp通告的级别；

0：(默认值): 回应任何网络接口上对任何本地IP地址的arp查询请求

1：只回答目标IP地址是来访网络接口本地地址的ARP查询请求

2：只回答目标IP地址是来访网络接口本地地址的ARP查询请求,且来访IP必须在该网络接口的子网段内

3：不回应该网络界面的arp请求，而只对设置的唯一和连接地址做出回应

4-7：保留未使用

8：不回应所有（本地地址）的arp查询

举例1：VIP、DIP、RIP在同一网段时的DR类型负载均衡

首先设计网络拓扑，我在这里准备三个虚拟机，V1作为director，V2、V3作为real server。

设计完拓扑，现在开始配置：

在V1上更改IP地址

Ifconfigeth0 172.16.50.11 up

Ifconfig eth0:0 172.16.50.12 netmask255.255.255.255 broadcast 172.16.50.12 up

Routeadd –host 172.16.50.12 dev eth0:0

在V2、V3上更改地址：

Ifconfigeth0 172.16.50.21 up

Ifconfiglo:0 172.16.50.12 netmask 255.255.255.255 broadcast 172.16.50.12 up

Route add –host 172.16.50.12 dev lo:0

Ifconfigeth0 172.16.50.31 up

Ifconfiglo:0 172.16.50.12 netmask 255.255.255.255 broadcast 172.16.50.12 up

Routeadd –host 172.16.50.12 dev lo:0

不留图了

更改V2、V3的内核参数（不更改的话会ping不通）

echo1 > /proc/sys/net/ipv4/conf/all/arp_ignore

echo2 > /proc/sys/net/ipv4/conf/all/arp_announce

如果觉得不放心的话，还可以再执行两个命令

echo1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

echo2 > /proc/sys/net/ipv4/conf/lo/arp_announce

现在就可以添加规则了

在V1上执行如下命令：

Ipvsadm–A –t 172.16.50.12:80 –s rr

Ipvsadm–a –t 172.16.50.12:80 –r 172.16.50.21 –g –w 1 这里加权重是为了以后改算法省事

Ipvsadm–a –t 172.16.50.12:80 –r 172.16.50.31 –g –w 2

这样就完成了同网段内DR类型的负载均衡配置。

举例2：VIP、DIP、RIP在不在同一网段时的DR类型负载均衡

首先设计网络拓扑，我在这里准备三个虚拟机，V1作为director，V2、V3作为real server。环境中应有两个网段172.16.0.1和192.168.0.254且打开了路由间转发功能。

设计完拓扑，现在开始配置：

在V1上更改IP地址

Ifconfigeth0 192.18.0.11 up

Routeadd default gw 192.168.0.254

Ifconfigeth0:0 172.16.50.12 netmask 255.255.255.255 broadcast 172.16.50.12 up

Routeadd –host 172.16.50.12 dev eth0:0

在V2、V3上更改地址：

Ifconfigeth0 192.168.0.21 up

Routeadd default gw 192.168.0.254

Ifconfiglo:0 172.16.50.12 netmask 255.255.255.255 broadcast 172.16.50.12 up

Routeadd –host 172.16.50.12 dev lo:0

Ifconfigeth0 192.168.0.31 up

Routeadd default gw 192.168.0.254

Ifconfiglo:0 172.16.50.12 netmask 255.255.255.255 broadcast 172.16.50.12 up

Routeadd –host 172.16.50.12 dev lo:0

不留图了

更改V2、V3的内核参数（不更改的话会ping不通）

echo1 > /proc/sys/net/ipv4/conf/all/arp_ignore

echo2 > /proc/sys/net/ipv4/conf/all/arp_announce

如果觉得不放心的话，还可以再执行两个命令

echo1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

echo2 > /proc/sys/net/ipv4/conf/lo/arp_announce

现在就可以添加规则了

在V1上执行如下命令：

Ipvsadm–A –t 172.16.50.12:80 –s rr

Ipvsadm–a –t 172.16.50.12:80 –r 192.168.0.21:80 –g –w 1  这里加权重是为了以后改算法省事

Ipvsadm–a –t 172.16.50.12:80 –r 192.168.0.31:80 –g –w 2

这样就完成了不通网段内DR类型的负载均衡配置。

注意：在普通电脑上实现这个负载均衡，访问页面时会反应比较慢，不要以为没成功，是慢！慢！慢！
