华为交换机的VLAN基本配置

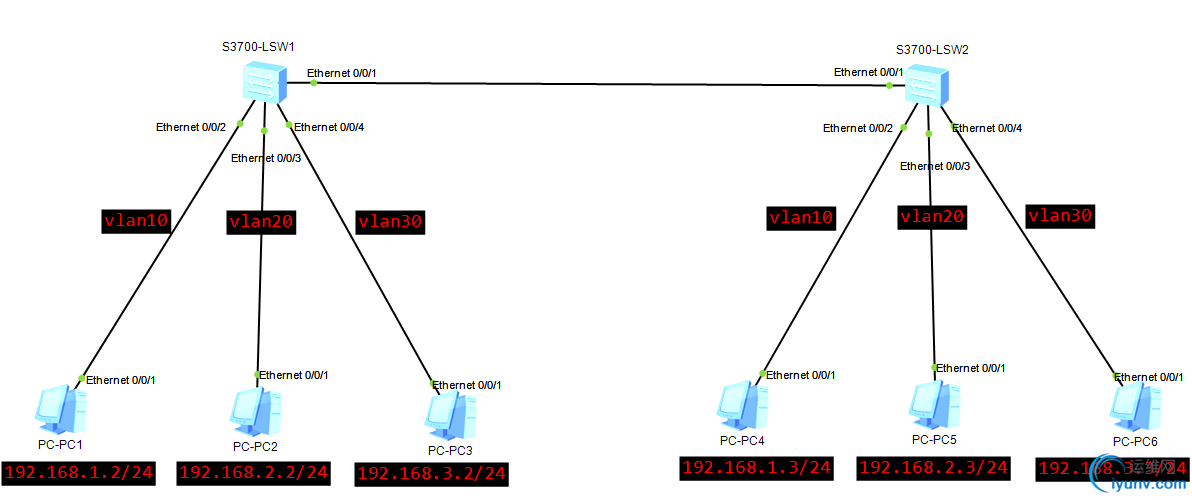

sdfsf

配置SW1的vlan
<Huawei>

<Huawei>language-mode Chinese  //修改提示语言为中文
Changelanguage mode, confirm? [Y/N] y
提示：改变语言模式成功。
<Huawei>undo terminal monitor  //关闭终端显示信息
Info:Current terminal monitor is off.
<Huawei>system-view
Entersystem view, return user view with Ctrl+Z.
[Huawei]sysname SW1
[SW1]vlan 10
[SW1-vlan10]vlan 20
[SW1-vlan20]vlan 30
[SW1-vlan30]qu
[SW1]int e0/0/2
[SW1-Ethernet0/0/2]port link-type access
[SW1-Ethernet0/0/2]port default vlan 10
[SW1-Ethernet0/0/2]int e0/0/3
[SW1-Ethernet0/0/3]port link-type access
[SW1-Ethernet0/0/3]port default vlan 20
[SW1-Ethernet0/0/3]int e0/0/4
[SW1-Ethernet0/0/4]port link-type access
[SW1-Ethernet0/0/4]port default vlan 30
[SW1-Ethernet0/0/4]quit
[SW1]int e0/0/1
[SW1-Ethernet0/0/1]port link-type trunk
[SW1-Ethernet0/0/1]port trunk allow-pass vlan all
[SW1-Ethernet0/0/1]quit
[SW1]interface Vlan 10
[SW1-Vlanif10]ip address 192.168.1.1 24
[SW1-Vlanif10]undo sh
[SW1-Vlanif10]int vlan 20
[SW1-Vlanif20]ip address 192.168.2.1 24
[SW1-Vlanif20]undo sh
[SW1-Vlanif20]int vlan 30
[SW1-Vlanif30]ipadd 192.168.3.1 24
[SW1-Vlanif30]undo sh
[SW1]display ip int br
*down:administratively down
^down:standby
(l):loopback
(s):spoofing
The numberof interface that is UP in Physical is 5
The numberof interface that is DOWN in Physical is 1
The numberof interface that is UP in Protocol is 4
The numberof interface that is DOWN in Protocol is 2
Interface                         IP Address/Mask      Physical  Protocol
MEth0/0/1                         unassigned           down       down
NULL0                             unassigned           up         up(s)
Vlanif1                           unassigned           up         down
Vlanif10                          192.168.1.1/24       up         up
Vlanif20                          192.168.2.1/24       up         up
Vlanif30                          192.168.3.1/24       up         up
[SW1]display vlan
The totalnumber of vlans is : 4
------------------------------------------------------------------
U:Up;         D: Down;         TG: Tagged;         UT: Untagged;
MP:Vlan-mapping;               ST:Vlan-stacking;
#:ProtocolTransparent-vlan;    *:Management-vlan;
------------------------------------------------------------------
VID  Type       Ports
------------------------------------------------------------------
1    common UT: Eth0/0/1(U)     Eth0/0/5(D)     Eth0/0/6(D)                       Eth0/0/7(D)     Eth0/0/8(D)     Eth0/0/9(D)                       Eth0/0/10(D)    Eth0/0/11(D)    Eth0/0/12(D)                       Eth0/0/13(D)    Eth0/0/14(D)    Eth0/0/15(D)
                Eth0/0/16(D)    Eth0/0/17(D)    Eth0/0/18(D)                       Eth0/0/19(D)    Eth0/0/20(D)    Eth0/0/21(D)                       Eth0/0/22(D)    GE0/0/1(D)      GE0/0/2(D)
10   common UT: Eth0/0/2(U)
            TG:Eth0/0/1(U)                                         20   common UT:Eth0/0/3(U)
            TG:Eth0/0/1(U)                                         30   common UT:Eth0/0/4(U)
            TG:Eth0/0/1(U)


VID  Status Property      MAC-LRN StatisticsDescription
------------------------------------------------------------------

1    enable default       enable  disable   VLAN 0001             10   enable default       enable  disable   VLAN 0010
20   enable default       enable  disable   VLAN 0020             30   enable default       enable  disable   VLAN 0030
配置SW2的vlan
<Huawei>
<Huawei>language-mode Chinese
Changelanguage mode, confirm? [Y/N] y
提示：改变语言模式成功。
<Huawei>undo terminal monitor
Info:Current terminal monitor is off.
<Huawei>system-view
Entersystem view, return user view with Ctrl+Z.
[Huawei]sysname SW2
[SW2]vlan 10
[SW2-vlan10]vlan 20
[SW2-vlan20]vlan 30
[SW2-vlan30]qu
[SW2]int e0/0/2
[SW2-Ethernet0/0/2]port link-type access
[SW2-Ethernet0/0/2]port default vlan 10
[SW2-Ethernet0/0/2]int e0/0/3
[SW2-Ethernet0/0/3]port link-type access
[SW2-Ethernet0/0/3]port default vlan 20
[SW2-Ethernet0/0/3]int e0/0/4
[SW2-Ethernet0/0/4]port link-type access
[SW2-Ethernet0/0/4]port default vlan 30
[SW2-Ethernet0/0/4]qu
[SW2]int e0/0/1
[SW2-Ethernet0/0/1]port link-type trunk
[SW2-Ethernet0/0/1]port trunk allow-pass vlan all
[SW2-Ethernet0/0/1]qu
[SW2]int vlan 10
[SW2-Vlanif10]ip address 192.168.1.1 24
[SW2-Vlanif10]undo sh
[SW2-Vlanif10]int vlan 20
[SW2-Vlanif20]ip address 192.168.2.1 24
[SW2-Vlanif20]undo sh
[SW2-Vlanif20]int vlan 30
[SW2-Vlanif30]ip address 192.168.3.1 24
[SW2-Vlanif30]undo sh
[SW2-Vlanif30]qu
[SW2]display ip int br
*down:administratively down
^down:standby
(l):loopback
(s):spoofing
The numberof interface that is UP   in Physical is 5
The numberof interface that is DOWN in Physical is 1
The numberof interface that is UP   in Protocol is 4
The numberof interface that is DOWN in Protocol is 2

Interface                         IP Address/Mask      Physical  Protocol
MEth0/0/1                         unassigned           down       down
NULL0                             unassigned           up         up(s)
Vlanif1                           unassigned           up         down
Vlanif10                          192.168.1.1/24       up         up
Vlanif20                          192.168.2.1/24       up         up
Vlanif30                          192.168.3.1/24       up       up
[SW2]display vlan
The totalnumber of vlans is : 4
------------------------------------------------------------------
U:Up;         D: Down;         TG: Tagged;         UT: Untagged;
MP:Vlan-mapping;               ST: Vlan-stacking;
#:ProtocolTransparent-vlan;    *:Management-vlan;
------------------------------------------------------------------
VID  Type   Ports
------------------------------------------------------------------
1    common UT:Eth0/0/1(U)    Eth0/0/5(D)     Eth0/0/6(D)                        Eth0/0/7(D)    Eth0/0/8(D)     Eth0/0/9(D)                        Eth0/0/10(D)   Eth0/0/11(D)    Eth0/0/12(D)                        Eth0/0/13(D)   Eth0/0/14(D)    Eth0/0/15(D)
               Eth0/0/16(D)   Eth0/0/17(D)    Eth0/0/18(D)                        Eth0/0/19(D)   Eth0/0/20(D)    Eth0/0/21(D)                        Eth0/0/22(D)   GE0/0/1(D)      GE0/0/2(D)           10   common UT:Eth0/0/2(U)
            TG:Eth0/0/1(U)                                         20   common UT:Eth0/0/3(U)
            TG:Eth0/0/1(U)                                         30   common UT:Eth0/0/4(U)
            TG:Eth0/0/1(U)
VID  Status Property      MAC-LRN StatisticsDescription
------------------------------------------------------------------

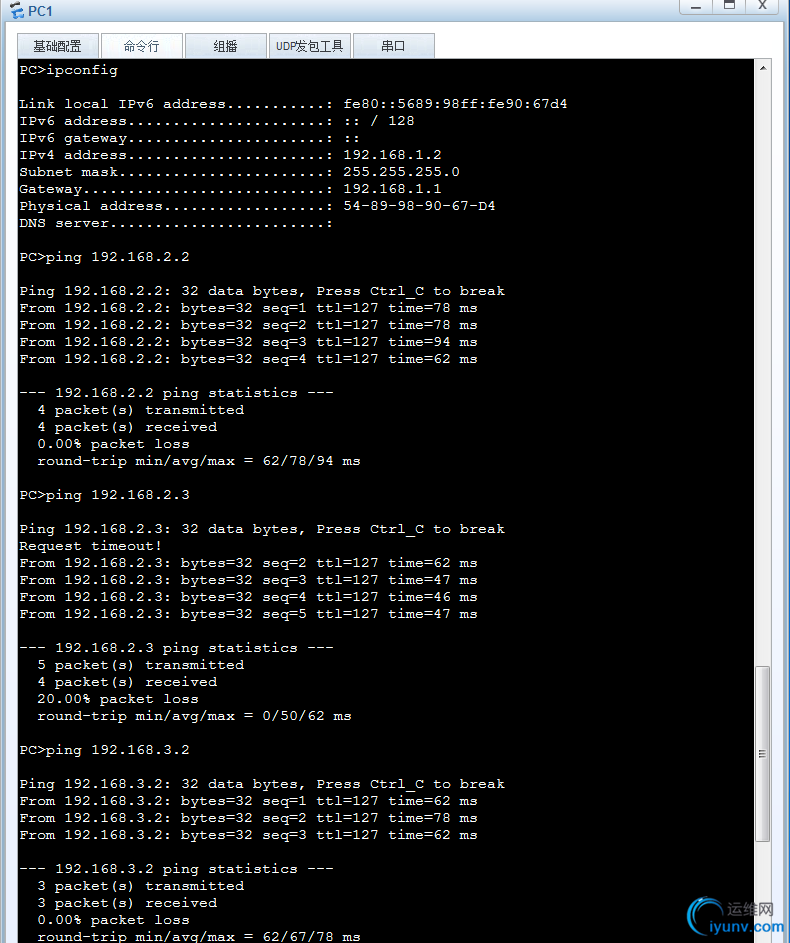

1    enable default       enable  disable   VLAN 0001             10   enable default       enable  disable   VLAN 0010             20   enable default       enable  disable   VLAN 0020             30   enable default       enable  disable   VLAN 0030             配置完后用PC机开始互相PING
