生成树STP命令实例

明天会更好

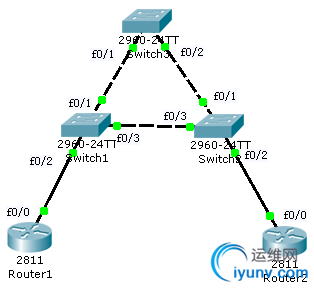

一、实验设备

3台2960交换机，2台2811路由器。

二、实验要求

启用STP，使网络正常运行。

三、实验步骤

步骤1.Router1基本配置
R1(config)#interface e0/0
R1(config-if)#ip address 12.0.0.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
步骤2.Router1基本配置
R2(config)#interface e0/1
R2(config-if)#ip address 12.0.0.2 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit

步骤3.Switch1基本配置

SW1上配置VTP，TRUNK：
SW1#vlan database                       ！进入VLAN DATEBASE
SW1(vlan)#vtp server                     ！配置成为VTP SERVER端
SW1(vlan)#vtp domain ambow.com    ！配置VTP域
SW1(vlan)#vtp pruning                  ！打开VTP修剪
SW1(vlan)#vtp v2-mode                ！使用V2版的VTP协议
SW1(vlan)#vtp password ambow   ！配置VTP密码
SW1(vlan)#vlan 10 name ambow_vlan_10   ！创建VLAN 10
SW1(vlan)#exit
SW1(config)#interfacef0/10      ！配置中继端口
SW1(config-if)#switchport trunk encapsulation isl
SW1(config-if)#switchport mode trunk
SW1(config-if)#exit
SW1(config)#interface f0/11      ！配置中继端口
SW1(config-if)#switchport trunk encapsulation isl
SW1(config-if)#switchport mode trunk
SW1(config-if)#exit

步骤4.Switch1基本配置

SW2上配置VTP，TRUNK：
SW2#vlan database                ！进入VLAN DATEBASE
SW2(vlan)#vtpclient                 ！配置成为VTP CLIENT端
SW2(vlan)#vtp domain ambow.com    ！配置VTP域
SW2(vlan)#vtp pruning            ！打开VTP修剪
SW2(vlan)#vtp v2-mode           ！使用V2版的VTP协议
SW2(vlan)#vtp password ambow     ！配置VTP密码
SW2(vlan)#exit
SW2(config)#interfacef0/10      ！配置中继端口
SW2(config-if)#switchport trunk encapsulation isl
SW2(config-if)#switchport mode trunk
SW2(config-if)#exit
SW2(config)#interface f0/12      ！配置中继端口
SW2(config-if)#switchport trunk encapsulation isl
SW2(config-if)#switchport mode trunk
SW2(config-if)#exit

步骤5.Switch1基本配置

SW2上配置VTP，TRUNK：
SW2#vlan database                ！进入VLAN DATEBASE
SW2(vlan)#vtpclient                 ！配置成为VTP CLIENT端
SW2(vlan)#vtp domain ambow.com    ！配置VTP域
SW2(vlan)#vtp pruning            ！打开VTP修剪
SW2(vlan)#vtp v2-mode           ！使用V2版的VTP协议
SW2(vlan)#vtp password ambow     ！配置VTP密码
SW2(vlan)#exit
SW2(config)#interfacef0/10      ！配置中继端口
SW2(config-if)#switchport trunk encapsulation isl
SW2(config-if)#switchport mode trunk
SW2(config-if)#exit
SW2(config)#interface f0/12      ！配置中继端口
SW2(config-if)#switchport trunk encapsulation isl
SW2(config-if)#switchport mode trunk

步骤6.Switch1基本配置

SW3上配置VTP，TRUNK ：
SW3#vlan database             ！配置中继端口
SW3(vlan)#vtp client             ！配置成为VTP CLIENT端
SW3(vlan)#vtp domain ambow.com    ！配置VTP域
SW3(vlan)#vtp pruning         ！打开VTP修剪
SW3(vlan)#vtp v2-mode       ！使用V2版的VTP协议
SW3(vlan)#vtp password ambow     ！配置VTP密码
SW3(vlan)#exit
SW3(config)#interfacef0/11      ！配置中继端口
SW3(config-if)#switchport trunk encapsulation isl
SW3(config-if)#switchport mode trunk
SW3(config-if)#exit
SW3(config)#interface f0/12      ！配置中继端口
SW3(config-if)#switchport trunk encapsulation isl
SW3(config-if)#switchport mode trunk

步骤6.划分VLAN的配置

SW1(config)#interface f0/1
SW1(config-if)#switchport mode access
SW1(config-if)#switchport access vlan 10   ！将R1划入VLAN 10
SW1(config-if)#exit
SW2(config)#interface f0/2
SW2(config-if)#switchport mode access
SW2(config-if)#switchport access vlan 10   ！将R2划入VLAN 10
