实现DR模式的LVS

432423423

实验：实现DR模式的LVS：
环境：五台主机，一台客户端，一台充当路由器，一台vs服务器，两台rs服务器；

---

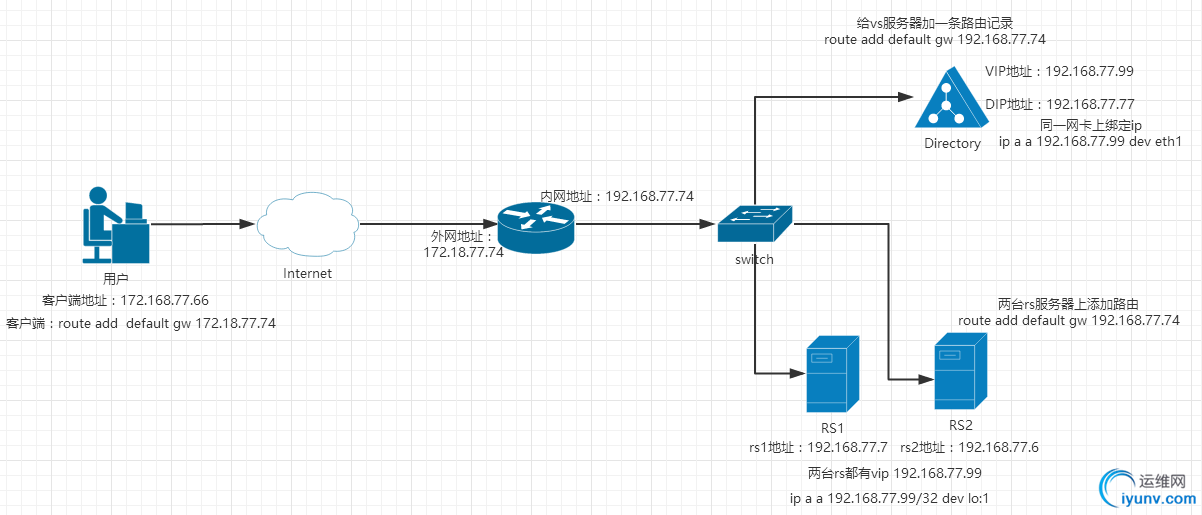

网路拓扑图：
        客户端：外网地址；172.18.77.66
        路由器：两个网卡，内网和外网都有
                   内网：192.168.77.74
                   外网：172.18.77.74
        vs服务器： 仅主机模式，一个网卡绑定两个ip，一个是vip一个是dip
                                vip：192.168.77.99
                                dip：192.168.77.77
        rs服务器：rs1:192.168.77.7
                         rs2:192.168.77.6

---

配置：
        在客户端加上路由器的网关 route add default gw 172.18.77.74
        在路由器上 echo 1 > /proc/sys/net/ipv4/ip_forward
        在vs服务器上添加一条路由 route add default gw 192.168.77.74
        添加一个vip ----> ip a a 192.168.77.99 dev eth1

添加rs服务器

1 2 3

[iyunv@centos7 ~]#ipvsadm -A -t 172.18.77.99:80 -s wrr [iyunv@centos7 ~]#ipvsadm -a -t 172.18.77.99:80 -r 192.168.77.7 [iyunv@centos7 ~]#ipvsadm -a -t 172.18.77.99:80 -r 192.168.77.6

1 2	在rs服务器上配置vip 建议在回环网卡上配置 ip a a 192.168.77.99/32 dev lo:1 添加网关指向路由器的内网地址 route add default gw 192.168.77.74

修改文件：

1 2 3 4

echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

上述的服务器确定selinux和iptables的关闭和httpd服务的开启

测试：

1 2 3 4 5 6 7 8 9 10 11

[iyunv@centos6 ~]#for i in {1..10};do curl 192.168.77.99;done 这是rs2机器 这是rs-1机器 这是rs2机器 这是rs-1机器 这是rs2机器 这是rs-1机器 这是rs2机器 这是rs-1机器 这是rs2机器 这是rs-1机器

小提示：做测试时减少反应时间，报错时可快速报错 curl --connect-time 1 192.168.77.7

---

ldirectord 工具
包名ldirectord

1 2 3 4 5 6 7 8 9 10 11

[iyunv@centos7 ~]#cp /usr/share/doc/ldirectord-3.9.6/ldirectord.cf /etc/ha.d/ldirectord.cf [iyunv@centos7 ~]#systemctl start ldirectord ldirectord：监控和控制LVS守护进程，可管理LVS规则 包名：ldirectord-3.9.6-0rc1.1.1.x86_64.rpm 文件： /etc/ha.d/ldirectord.cf 主配置文件 /usr/share/doc/ldirectord-3.9.6/ldirectord.cf 配置模版 /usr/lib/systemd/system/ldirectord.service 服务 /usr/sbin/ldirectord 主程序 /var/log/ldirectord.log 日志 /var/run/ldirectord.ldirectord.pid pid文件

Ldirectord配置文件示例

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

checktimeout=3  监控后端rs的状态 ，多长时间检查一次，超时时间是多少 checkinterval=1  多长时间检查一次 autoreload=yes  修改配置文件自动生效 logfile=“/var/log/ldirectord.log“ #日志文件 quiescent=no #down时yes权重为0，no为删除 virtual=192.168.77.77#指定VS的FWM或IP：port real=172.16.0.7:80 gate 2 real=172.16.0.8:80 gate 1 fallback=127.0.0.1:80 gate #sorry server service=http scheduler=wrr checktype=negotiate checkport=80 request="index.html" receive=“Test Ldirectord"

  为了从主Director将LVS负载均衡资源故障转移到备用Director，并从集群中自动移除节点，我们需要使用ldirectord程序，这个程序在启动时自动建立IPVS表，然后监视集群节点的健康情况，在发现失效节点时将其自动从IPVS表中移除。
  为了监视web集群内的真实服务器，ldirectord守护进程使用HTTP协议向每个真实服务器请求一个专用的web页面，如果真实服务器是健康的，Director知道将从真实服务器接收到什么内容，如果从真实服务器返回应答字串或web页面的时间太长，或根本没有返回任何内容，或返回的内容不是预期的，Director就知道该真实服务器出错了，并从IPVS表中将这个真实服务器移除。
