OSPF重分发OE 2 不支持负载均衡问题

lklk

问题过程：

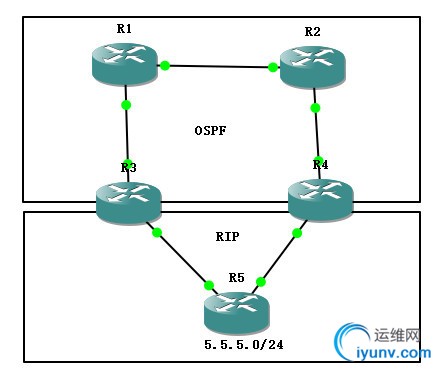

    今天配置了一下OSPF，在做到多点重分发的时候出现了一个很奇怪的现象。拓扑图如下：

1.首先把OSPF重分发入RIP，因为是低AD重发布入高AD路由协议，所以不会出现问题。
2.把RIP重分发如OSPF，这时候就有问题了，因为是多点重分发。
    问题如下：

    1.假设我先在R3上重分发RIP进OSPF，那么这时候R1.R2.R3都会收到这条关于5.5.5.0的OE 2的路由条目。

    2.当R3接收到OE2 5.5.5.0的路由条目之后，会把原先的R 5.5.5.0 的路由条目丢弃，把 OE2 5.5.5.0这个路由条目加入路由表，因为OSPF的AD值比RIP的AD值小，这时候R3再把RIP重分发入OSPF，由于没有RIP的路由，所以这个重分发是失败的。

    3.这时候还出现了一个次优路径的问题，大家可以发现，这时候R3去往5.5.5.0的路径是R3-R1-R2-R4-R5

    4.为了解决次优路径的问题，在R3上修改关于5.5.5.0路由的AD值,使得5.5.5.0的路由条目以RIP的形式加入路由表，这样的话R3去往5.5.5.0的路径是R3-R5

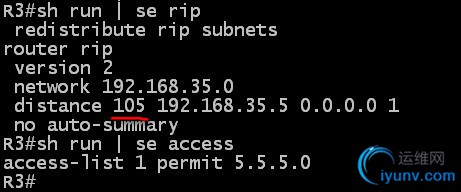

    我将R3上关于RIP 5.5.5.0的路由条目的AD值改为了105，这样它就比OSPF的AD值110要小，所以这时候5.5.5.0的条目在R3上会以RIP的形式存在。


    5.在R3上重分发，重分发是可以成功的，因为R3有RIP的路由条目了。
    接下来：

        根据我的设想，R3和R4都重分发成功，那么这时候R1和R2都能收到重分发的路由条目，且在没有修改任何值的情况下，重分发入OSPF的路由条目Metric类型为OE2，也就意味着这个Metric值在传递的过程中不会增加，所以这时候R1和R2都可以从R3、R4收到一条Metric值为20的5.5.5.0路由条目，但实际上并没有。。。。

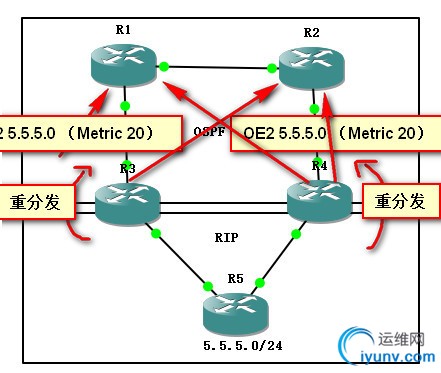

                    设想图

实际结果：

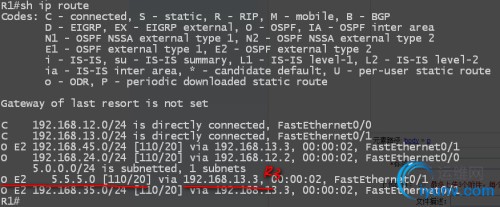

R1路由表，去5.5.5.0往R3走，并没有负载均衡


R2路由表，去5.5.5.0往R4走，并没有负载均衡

我以为是我做错了，然后把R4连接R2的接口DOWN掉，这时候R2去5.5.5.0往R1--R3走

实际上所有的配置都是没有问题的，问题就在于，OSPF OE2的路由条目不支持负载均衡！！！！
    因为在OSPF OE2的路由条目中，在出现可能需要负载均衡的情况下，会有个forward metric在影响着我们选路。

    怎么看这个forward metric呢，先来看一下R2往R4走的forware metric是多少。为10



R2往R1走的forward metric为20

所以在默认的情况下，R2会选择往R4走


结论:当多条路由的Metric值一样，forward metric不一致时，会选出一条最优的，不做负载均衡，如果metric一致，forward metric也一致，那么可以做负载均衡。

解决方案：
如果我们希望负载均衡怎么办呢?很简单，其实forward metric值就是路由器到ASBR的cost值，即现在R2到R3的cost值为20，所以forward metric为20，R2到R4cost值为10.如果这时候想做负载均衡的话，可以修改R1和R2的接口cost值就可以了，比如把R2—R3的接口cost值改为20等。
