实现LVS负载均衡NAT模式

4EWQE

1、LVS-NAT实现原理简述
   注释：
    ipvs：工作于内核上的netfilterINPUT钩子之上的程序，可根据用户定义的集群实现请求转发；
    VS：Virtual Server   虚拟服务
    Director, Balancer   负载均衡器、分发器
    RS：Real Server   后端请求处理服务器
    CIP: Client IP    用户端IP
    Director Virtual IP: VIP  负载均衡器虚拟IP
    Director IP: DIP   负载均衡器IP
               RealServer IP: RIP  后端请求处理服务器IP
  其中：VIP是让用户访问的，DIP是让后端服务器通信的

（1） 当用户请求到达DirectorServer，此时请求的数据报文会先到内核空间的PREROUTING链。此时报文的源IP为CIP，目标IP为VIP

（2）PREROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链

（3） IPVS比对数据包请求的服务是否为集群服务，若是，修改数据包的目标IP地址为后端服务器IP，然后将数据包发至POSTROUTING链。此时报文的源IP为CIP，目标IP为RIP

（4） POSTROUTING链通过选路，将数据包发送给RealServer

（5） Real Server比对发现目标为自己的IP，开始构建响应报文发回DirectorServer。此时报文的源IP为RIP，目标IP为CIP

        （6）Director Server在响应客户端前，此时会将源IP地址修改为自己的VIP地址，然后响应给客户端。此时报文的源IP为VIP，目标IP为CIP

2、实验：
实验准备：

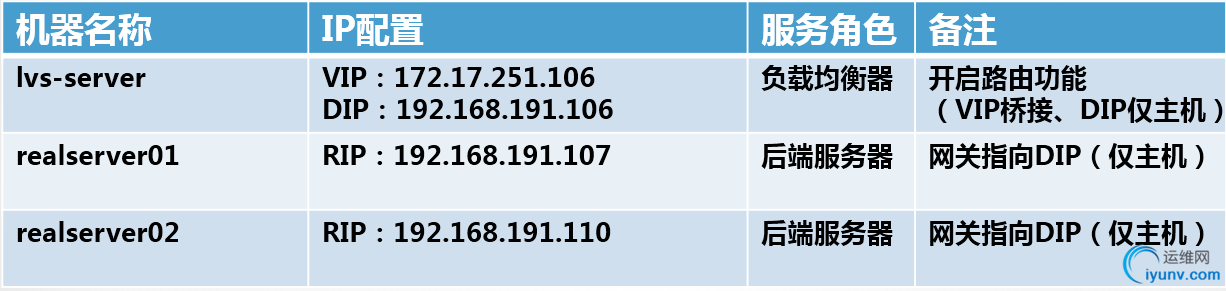

  三台主机，一台负载均衡器，两台后端服务器
    LVS-server 两个网卡，桥接模式，仅主机模式
    后端服务器：仅主机模式
（1）在LVS-server上配置
    1.安装包

      yum install ipvsadm
     2.开启一个基于80端口的虚拟服务，调度方式为wrr
    ipvsadm -A -t 172.17.251.106:80 -s wrr
    3.配置web后端服务器real server为net工作方式，权重为1

    ipvsadm -a -t 172.17.251.106:80 -r 192.168.191.107 -m -w 1
    ipvsadm -a -t 172.17.251.106:80 -r 192.168.191.110 -m -w 1
    4.修改内核参数，允许路由转发

        vim  /etc/sysctl.conf
       修改 net.ipv4.ip_forward = 1

        sysctl -p 查看生效
（2）在两个real server上添加默认路由指向DIP
    route add default gw 192.168.191.106
（3）为了方便测试。

    在real server上实现LNMP。可以安装下面步骤实现

    http://guanm.blog.51cto.com/13126952/1978354
    在192.168.191.107上
    cd /data/web

    echo site1 > index.html

    在192.168.191.110上

    cd /data/web

    echo site2 > index.html

（4）在客户端测试

    curl http://172.17.251.106/index.html

    可以看到依次出现site1 ，site2 ，因为两者的权重一样
