基于HAProxy+Varnish实现动静分离、负载均衡的高可用集群

4EWQE

拓扑结构介绍

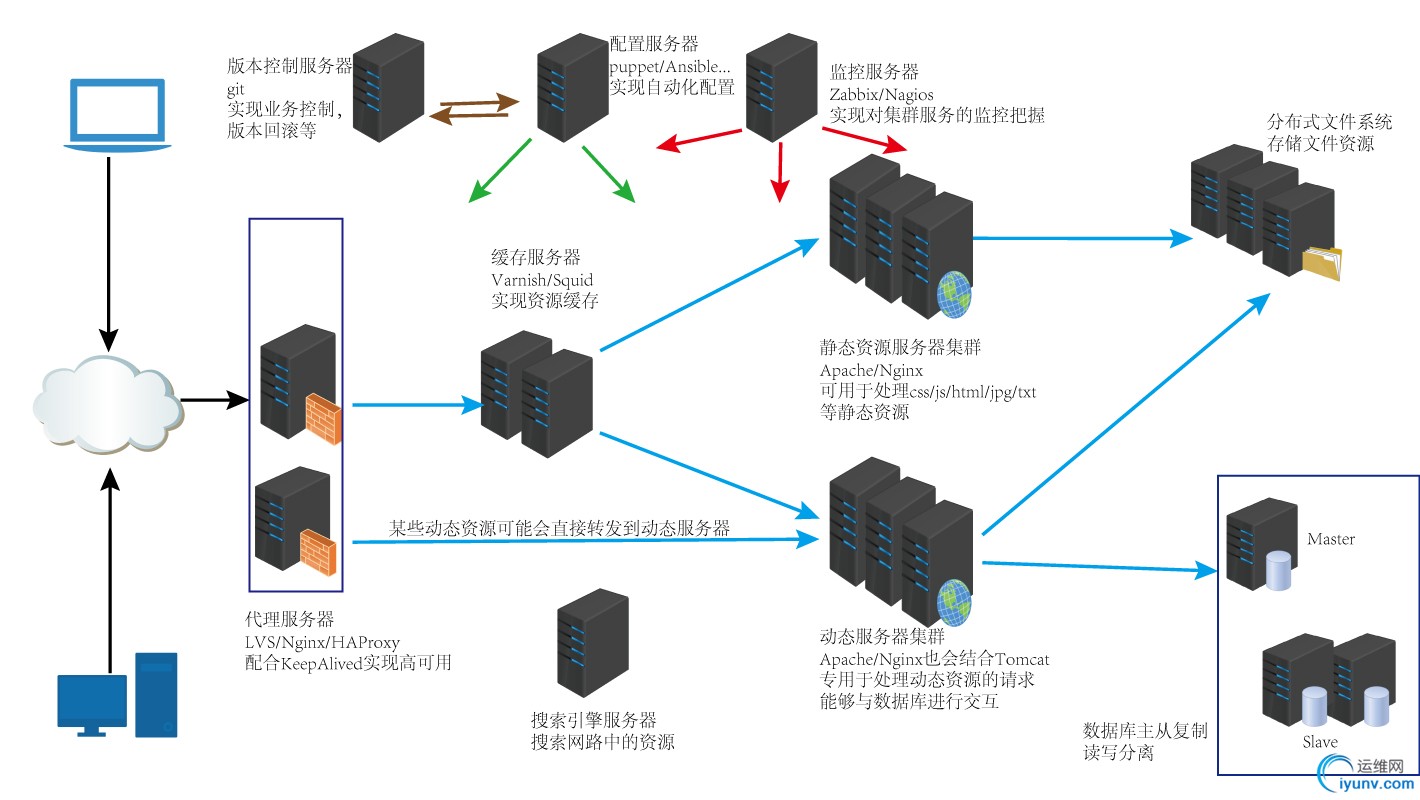

        在实际的生产使用过程中，一个基本的能够应对日均百万PV的网络，一般会具有以下几种结构。

这其中每种结构担负了不同的角色。

• 代理服务器，负责进行请求调度，实现了负载均衡。
• KeepAlived配置代理服务器实现了高可用。
• 缓存服务器，实现了资源的缓存，提高了请求的命中率，加快了访问速度。
• 动静分离，减轻后端服务器压力，提高资源访问速度。
• 数据库主从复制，读写分离，降低了数据库的压力
• 运维监控系统，实时监控系统运行状态。
• 自动化运维控制系统，批量管理大量服务器。
• 版本控制系统，在应用的迭代过程中有着至关重要的作用。


实验结构介绍

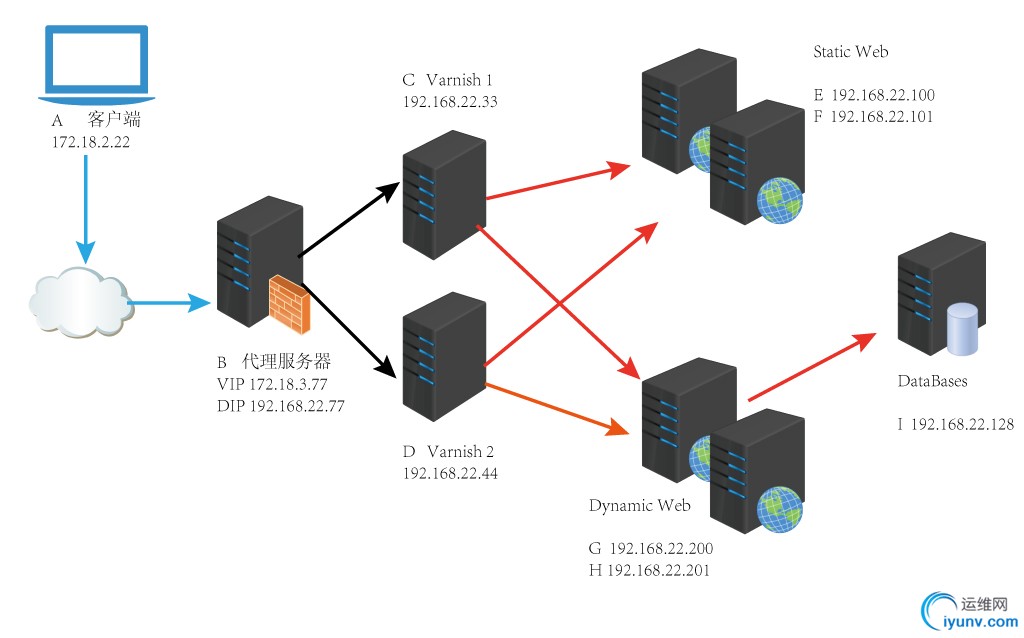

        下面，我们来模拟实现一个简单的网络集群结构。下面是这个结构的网络拓扑图。

实验环境介绍

序号	担任角色	主机名	地址	功能描述
A	互联网客户端	windows	172.18.2.22	充当互联网用户进行网络访问
B	代理服务器	haproxy	VIP 172.18.3.77;DIP 192.168.22.77	对网络请求进行调度，实现均衡负载
C	缓存服务器	varnish 1	192.168.22.33	针对网络请求进行缓存，同时对后端服务器进行动静分离，并提供均衡负载
D	缓存服务器	varnish 2	192.168.22.44	针对网络请求进行缓存，同时对后端服务器进行动静分离，并提供均衡负载
E	静态web服务器	staticweb1	192.168.22.100	提供静态的网络服务，例如html，js,css之类
F	静态web服务器	staticweb2	192.168.22.101	提供静态的网络服务，例如html，js，css之类
G	动态web服务器	dynamicweb1	192.168.22.200	提供动态的网络服务，例如PHP，jsp等
H	动态web服务器	dynamicweb2	192.168.22.201	提供动态的网络服务，例如PHP，jsp等
I	数据库服务器	database	192.168.22.128	提供数据库服务，供应用程序进行读写操作

实验过程中，首先关闭SELinux和防火墙策略

一、配置HAproxy

            在主机A上安装HAProxy,并对其进行配置。

global
    log         127.0.0.1 local2

    chroot      /var/lib/haproxy
    pidfile     /var/run/haproxy.pid
    maxconn     4000
    user        haproxy
    group       haproxy
    daemon    # turn on stats unix socket
    stats socket /var/lib/haproxy/stats


defaults
    mode                    http
    log                     global
    option                  httplog
    option                  dontlognull
    option http-server-close
    option forwardfor       except 127.0.0.0/8
    option                  redispatch
    retries                 3
    timeout http-request    10s
    timeout queue           1m
    timeout connect         10s
    timeout client          1m
    timeout server          1m
    timeout http-keep-alive 10s
    timeout check           10s
    maxconn                 3000

# 指定对外提供网络服务的端口
frontend web 172.18.3.77:80
    bind 172.18.3.77:9099
    stats enable
    stats uri /hastats
    stats hide-version
    stats refresh 2s

    use_backend varnish_srvs

# 指定后端的Varnish缓存服务器
# 使用的端口是varnish的默认端口，这一点需要在varnish服务器中进行配置
backend varnish_srvs
    balance    uri
    hash-type    consistent
    server  varnish1 192.168.22.33:6081 weight 1 check
    server  varnish2 192.168.22.44:6081 weight 1 check

            将HAProxy配置好以后，重启一下服务。然后在浏览器中输入 http://172.18.3.77:9099/hastats，就可以查看到HAProxy的调度管理界面。
    此时，如果Varnish服务器已经配置成功了的话，就会显示出如下界面。


二、配置Varnish缓存服务器

            此时，在配置好HAProxy服务器之后，就可以对varnish缓存服务器进行配置了。主要修改的文件为下面两个。Varnish1 与Varnish2的配置文件一致，将IP修改为自己对应的IP就可以了。

        /etc/varnish/default.vcl,varnish 的默认配置文件

        /etc/varnish/varnish.params,varnish 的一些默认参数。

    其中/etc/varnish/default.vcl的配置内容，如下。

# new 4.0 format.
vcl 4.0;

#引入负载均衡模块
import directors;

#静态检测
probe static_probe{
    #指定检测URL
    .url="/";
    #探测超时时长
    .timeout=2s;
    #探测次数
    .window=5;
    #探测次数成功多少次才算健康
    .threshold=2;
    #Varnish启动探测后端主机2次健康后加入主机
    .initial=2;
    #探测间隔时长
    .interval=2s;
    #期望状态响应码
    .expected_response=200;
}


#动态监测
probe dynamic_probe {
   .url="/index.php";
   .timeout=2s;
   .window=5;
   .threshold=2;
   .initial=2;
   .interval=2s;
   .expected_response=200;
}

   #指定后端服务器，并对后端服务器进行动态监测
backend staticweb1 {
    .host = "192.168.22.100";
    .port = "80";
    .probe = static_probe;
}

backend staticweb2 {
    .host = "192.168.22.101";
    .port = "80";
    .probe = static_probe;
}

backend dynamicweb1 {
    .host = "192.168.22.200";
    .port = "80";
    .probe =dynamic_probe;
}

backend dynamicweb2 {
    .host = "192.168.22.201";
    .port = "80";
    .probe =dynamic_probe;
}

# 定义负载均衡的调度算法
sub vcl_init {
    new staticcluster=directors.round_robin();

    staticcluster.add_backend(staticweb1);

    staticcluster.add_backend(staticweb2);

    new dynamiccluster=directors.round_robin();

    dynamiccluster.add_backend(dynamicweb1);

    dynamiccluster.add_backend(dynamicweb2);
}

#定义清理缓存的规则
acl purgers {
    "127.0.0.0"/8;
     "192.168.0.0"/16;
}

# 启用缓存清理
sub vcl_purge{
    return(synth(200,"Purged"));
}

# 定义pipe函数
sub vcl_pipe{
    return(pipe);
}

# 定义miss函数
sub vcl_miss{
    return(fetch);
}
# 定义hash函数
sub vcl_hash{
    hash_data(req.url);
    if(req.http.host){
        hash_data(req.http.host);
    }else{
        hash_data(server.ip);
    }

    if(req.http.Accept-Encoding~"gzip"){

        hash_data("gzip");

    }elseif(req.http.Accept-Encoding~"deflate"){
        hash_data("deflate");
    }
}

# 对接收到的请求进行配置处理
sub vcl_recv {
    # 不符合请求的清理操作被拒绝掉
    if (req.method == "PURGE") {
           if (!client.ip ~ purgers) {
                return(synth(405,"Purging not allowed for " + client.ip));
           }
        return(purge);
     }

    #让后端服务器能够看到真实的请求地址
    if (req.restarts == 0) {
        if (req.http.X-Fowarded-For) {
            set req.http.X-Forwarded-For = req.http.X-Forwarded-For + "," + client.ip;
        } else {
            set req.http.X-Forwarded-For = client.ip;
        }
     }

    # 设置动静分离
    set req.http.X-Forward-For=client.ip;

    if(req.url~"(?i)\.(php|asp|aspx|jsp|do|cshtml)($|\?)"){
        set  req.backend_hint = dynamiccluster.backend();
    }
    # 只缓存下列方法中指定的方法
    if (req.method != "GET" &&
       req.method != "HEAD" &&
       req.method != "PUT" &&
       req.method != "POST" &&
       req.method != "TRACE" &&
       req.method != "OPTIONS" &&
       req.method != "DELETE") {
           return (pipe);
    }

    #如果请求不是GET或者HEAD，不缓存
    if (req.method != "GET" && req.method != "HEAD") {
         return (pass);
    }
    #如果请求包含Authorization授权或Cookie认证，不缓存
    if (req.http.Authorization || req.http.Cookie) {
        return (pass);
    }

    if(req.http.Accept-Encoding){
            if(req.url~"\.(bmp|png|gif|jpg|jpeg|ico|gz|tgz|bz2|tbz|zip|rar|mp3|mp4|ogg|swf|flv)$"){
                unset   req.http.Accept-Encoding;
            }elseif(req.http.Accept-Encoding~"gzip"){
               set  req.http.Accept-Encoding="gzip";
            }elseif(req.http.Accept-Encoding~"deflate"){
                set req.http.Accept-Encoding="deflate";
            }else{
                unset   req.http.Accept-Encoding;
            }
     }


     return (hash);
}

# 对响应的请求进行处理
sub vcl_backend_response {
    # 这里我们不做配置
}

# 记录缓存的命中状态
sub vcl_deliver {
    if(obj.hits>0){
        set resp.http.X-Cache="HITfrom"+req.http.host;
        set resp.http.X-Cache-Hits=obj.hits;
    }else{
        set resp.http.X-Cache="MISSfrom"+req.http.host;
    }
    unset   resp.http.X-Powered-By;
    unset   resp.http.Server;
    unset   resp.http.Via;
    unset   resp.http.X-Varnish;
    unset   resp.http.Age;
}

            对varnish的参数文件进行修改。这样便于让代理服务器知道应该将请求调度给谁。

# 6081 是varnish的默认监听端口 ，在HAProxy中需要对这个端口进行监听。
VARNISH_LISTEN_ADDRESS=192.168.22.33
VARNISH_LISTEN_PORT=6081

            在上面的配置完成之后，在varnishadm控制台界面调用backend.list命令就能够查看，后端服务器的健康状态了。

backend.list
200
Backend name                   Refs   Admin      Probe
staticweb1(192.168.22.100,,80) 1      probe       Sick 0/5
staticweb2(192.168.22.101,,80) 1      probe       Sick 0/5
dynamicweb1(192.168.22.200,,80) 1      probe      Sick 0/5
dynamicweb2(192.168.22.201,,80) 1      probe      Sick 0/5

            因为我们的后端服务器还没有进行配置，所以四个服务器都是处于宕机状态。

三、在静态服务器上安装HTTPD，并添加一些静态资源

            使用yum来安装Httpd软件包就可以。安装之后，启动服务，确保80端口已经打开。此时再在Varnish服务器上调用backend.list命令就可以查看到已经又两个服务器处于Healthy状态了。

backend.list
200
Backend name                   Refs   Admin      Probe
staticweb1(192.168.22.100,,80) 1      probe      Healthy 5/5
staticweb2(192.168.22.101,,80) 1      probe      Healthy 4/5
dynamicweb1(192.168.22.200,,80) 1      probe      Sick 0/5
dynamicweb2(192.168.22.201,,80) 1      probe      Sick 0/5

四、安装数据库

            在数据库服务器上，安装数据库服务，同时建立给WordPress应用程序使用的数据库表和用户。

create database wpdb;
grant all on wpdb.* to 'wpuser'@'192.168.22.%' identified by "123456";

五、在动态服务器上安装HTTPD，php等相关内容

    安装 httpd php php-mysql

# CentOS 6:
yum install httpd  php php-mysql
service httpd start

# CentOS 7:
yum install httpd  php  php-mysql
systemctl start httpd.service

            安装wordpress,将wordpress 解压到http默认路径下,并修改WordPress的数据库配置文件。



    修改目录权限

setfacl -R -m u:apache:rwx wordpress

    创建varnish健康性检查页面

backend.list
200
Backend name                   Refs   Admin      Probe
staticweb1(192.168.22.100,,80) 1      probe      Healthy 5/5
staticweb2(192.168.22.101,,80) 1      probe      Healthy 5/5
dynamicweb1(192.168.22.200,,80) 1      probe      Healthy 5/5
dynamicweb2(192.168.22.201,,80) 1      probe      Healthy 5/5

    在浏览器地址栏输入 http://172.18.3.77/wordpress/index.php,此时站点访问成功。

总结

    1、架构优点

        HAProxy为缓存服务器提供了负载均衡，使用了uri调度算法，保证了同样路径的请求能够被调度到同样的主机上，提高了缓存的命中率。

        HAProxy提供了web管理界面，能够更直观的进行调度管理和管控

        Varnish的缓存机制，以及动静分离等技术，提高了web服务器的负载能力，从而使系统能够应对高并发量的请求

        数据库的主从复制，也是企业实际生产应用中使用较多的生产策略，这样能够实现网络请求的频繁读写，对降低了数据库服务器的压力。

    2、尚且不足

        用户上传的静态资源如何存储到静态服务器中，文件的分布式存储与数据同步是这个结构需要解决的一个重要问题

        HAproxy做负载均衡，没有冗余能力，容易出现单点故障，最好配合KeepAlived实现高可用。

        如果用户在访问过程中，建立了Session会话，会话行为应该如何保持
