思科三层交换DHCP基本配置

wadada

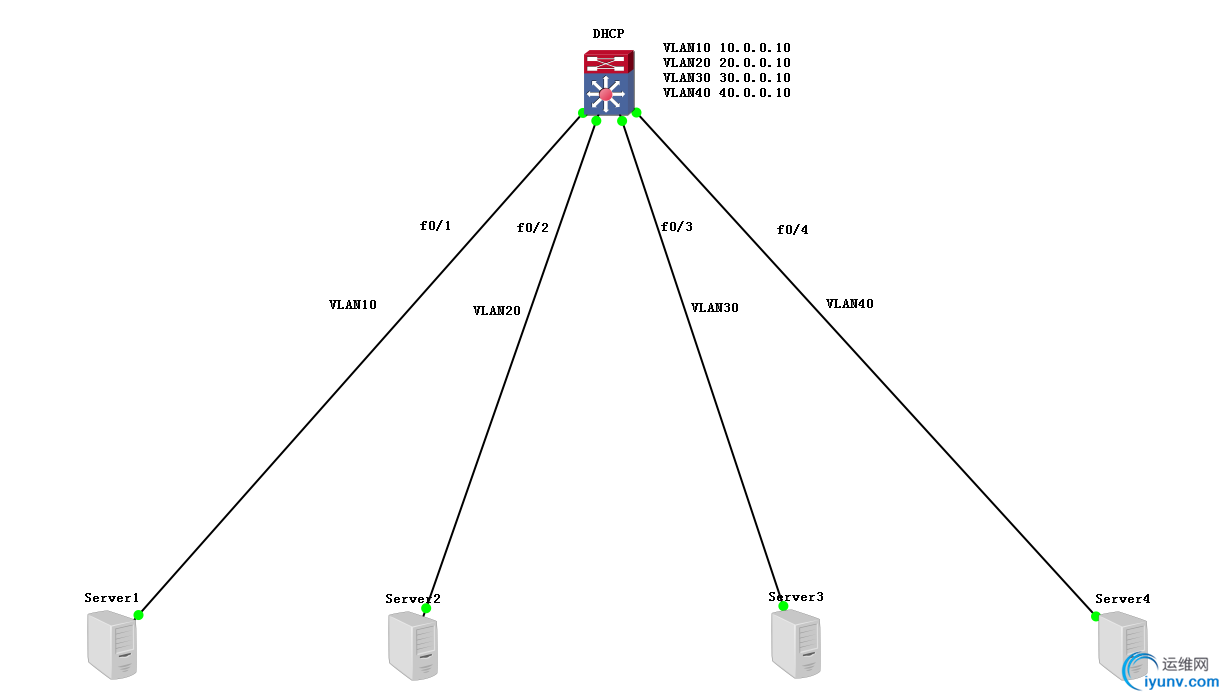

实验拓扑图
一台三层交换机和四台Server

DHCP的基本配置

DHCP#
DHCP#VLAN DAtabase
DHCP(vlan)#vlan 10
VLAN 10 added:
    Name: VLAN0010
DHCP(vlan)#vlan 20
VLAN 20 added:
    Name: VLAN0020
DHCP(vlan)#vlan 30
VLAN 30 added:
    Name: VLAN0030
DHCP(vlan)#vlan 40
VLAN 40 added:
    Name: VLAN0040
DHCP(vlan)#exit
APPLY completed.
Exiting....
DHCP#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
DHCP(config)#ip routing
DHCP(config)#int f0/1
DHCP(config-if)#switchport access vlan 10
DHCP(config-if)#int f0/2
DHCP(config-if)#switchport access vlan 20
DHCP(config-if)#int f0/3
DHCP(config-if)#switchport access vlan 30

DHCP(config-if)#int f0/4
DHCP(config-if)#switchport access vlan 40
DHCP(config-if)#exit
DHCP(config)#int vlan 10
DHCP(config-if)#ip address 10.0.0.10 255.0.0.0
DHCP(config-if)#no sh
DHCP(config-if)#int vlan 20
DHCP(config-if)#ip address 20.0.0.10 255.0.0.0
DHCP(config-if)#no sh
DHCP(config-if)#int vlan 30
DHCP(config-if)#ip address 30.0.0.10 255.0.0.0
DHCP(config-if)#no sh
DHCP(config-if)#int vlan 40
DHCP(config-if)#ip address 40.0.0.10 255.0.0.0
DHCP(config-if)#no sh
DHCP(config-if)#exit
DHCP(config)#ip dhcp pool v1
DHCP(dhcp-config)#network 10.0.0.0
DHCP(dhcp-config)#default-router 10.0.0.10
DHCP(dhcp-config)#dns-server 202.106.0.20
DHCP(dhcp-config)#lease 3
DHCP(dhcp-config)#exit
DHCP(config)#ip dhcp excluded-address 10.0.0.1 10.0.0.20
DHCP(config)#ip dhcp pool v2
DHCP(dhcp-config)#network 20.0.0.0
DHCP(dhcp-config)#default-router 20.0.0.10
DHCP(dhcp-config)#dns
DHCP(dhcp-config)#dns-server 202.106.0.20
DHCP(dhcp-config)#le
DHCP(dhcp-config)#lease 3
DHCP(dhcp-config)#exit
DHCP(config)#ip dhcp excluded-address 20.0.0.1 20.0.0.20
DHCP(config)#ip dhcp pool v3
DHCP(dhcp-config)#network 30.0.0.0
DHCP(dhcp-config)#default-router 30.0.0.10
DHCP(dhcp-config)#dns-server 202.106.0.20
DHCP(dhcp-config)#lease 3
DHCP(dhcp-config)#exit
DHCP(config)#ip dhcp excluded-address 30.0.0.1 30.0.0.20
DHCP(config)#ip dhcp pool v4
DHCP(dhcp-config)#network 40.0.0.0
DHCP(dhcp-config)#default-router 40.0.0.10

DHCP(dhcp-config)#dns-server 202.106.0.20

DHCP(dhcp-config)#lease 3

DHCP(dhcp-config)#exit
DHCP(config)#ip dhcp excluded-address 40.0.0.1 40.0.0.20
DHCP(config)#exit
DHCP#sh ip int br
Interface                IP-Address      OK? Method Status                Protocol
FastEthernet0/0            unassigned      YES unset  up                    down
FastEthernet0/1            unassigned      YES unset  up                    up
FastEthernet0/2            unassigned      YES unset  up                    up
FastEthernet0/3            unassigned      YES unset  up                    up
FastEthernet0/4            unassigned      YES unset  up                    up
FastEthernet0/5            unassigned      YES unset  up                    down
FastEthernet0/6            unassigned      YES unset  up                    down
FastEthernet0/7            unassigned      YES unset  up                    down
FastEthernet0/8            unassigned      YES unset  up                    down
FastEthernet0/9            unassigned      YES unset  up                    down
FastEthernet0/10           unassigned       YES unset  up                    down
FastEthernet0/11           unassigned       YES unset  up                    down
FastEthernet0/12           unassigned       YES unset  up                    down
FastEthernet0/13           unassigned       YES unset  up                    down
FastEthernet0/14           unassigned       YES unset  up                    down
FastEthernet0/15           unassigned       YES unset  up                    down
FastEthernet1/0            unassigned      YES unset  administratively down        down
Vlan1                      unassigned      YES unset  up                    down
Vlan10                     10.0.0.10       YES manual up                    up
Vlan20                     20.0.0.10       YES manual up                    up
Vlan30                     30.0.0.10       YES manual up                    up
Vlan40                     40.0.0.10       YES manual up                    up
DHCP#sh ip route
DHCP#sh ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is not set

     20.0.0.0/24 is subnetted, 1 subnets
C       20.0.0.0 is directly connected, Vlan20
     40.0.0.0/24 is subnetted, 1 subnets
C       40.0.0.0 is directly connected, Vlan40
     10.0.0.0/24 is subnetted, 1 subnets
C       10.0.0.0 is directly connected, Vlan10
     30.0.0.0/24 is subnetted, 1 subnets
C       30.0.0.0 is directly connected, Vlan30
DHCP#sh vlan-s

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa0/0, Fa0/5, Fa0/6, Fa0/7
                                                Fa0/8, Fa0/9, Fa0/10, Fa0/11
                                                Fa0/12, Fa0/13, Fa0/14, Fa0/15
10   VLAN0010                         active    Fa0/1
20   VLAN0020                         active    Fa0/2
30   VLAN0030                         active    Fa0/3
40   VLAN0040                         active    Fa0/4
1002 fddi-default                     active
1003 token-ring-default                 active
1004 fddinet-default                   active
1005 trnet-default                    active

VLAN Type  SAID       MTU   Parent RingNo BridgeNo Stp  BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------
1    enet  100001     1500  -      -      -        -    -        1002   1003
10   enet  100010     1500  -      -      -        -    -        0      0
20   enet  100020     1500  -      -      -        -    -        0      0
30   enet  100030     1500  -      -      -        -    -        0      0
40   enet  100040     1500  -      -      -        -    -        0      0
1002 fddi  101002     1500  -      -      -        -    -        1      1003

VLAN Type  SAID       MTU   Parent RingNo BridgeNo Stp  BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------
1003 tr    101003     1500  1005   0      -        -    srb      1      1002
1004 fdnet 101004     1500  -      -      1        ibm  -        0      0
1005 trnet 101005     1500  -      -      1        ibm  -        0      0
DHCP#

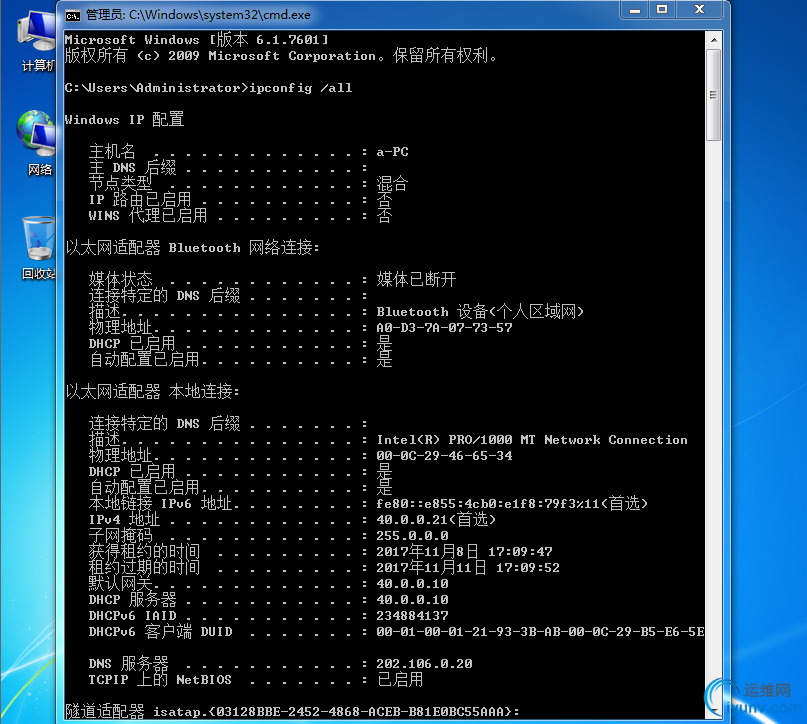

配置完成验证最后一台Server，

其他不一一验证了
