Linux平台基于DR模式的LVS搭建

rger

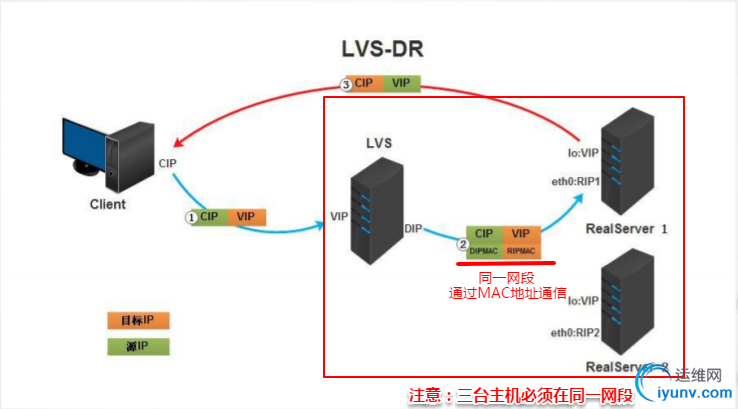

                      一：DR模式工作流程
VS-DR：Virtual Server via Direct Routing 直接路由的虚拟服务器



VS（virtual server）
    VIP: 接收客户端请求
    DIP：发送请求给RS的RIP
RS （real server）
    RIP：接收请求
    VIP：响应请求给客户端
注意：
①四个IP都为公网地址
②RS与VS的VIP相同，且都为公网IP
③当处于同一局域网的LVS的VIP与RS的VIP相同时，可以通过修改内核参数，使RS的VIP禁止广播，使其只用来回应用户请求，且两VIP不冲突。
④只有局域网间通信才用到MAC地址

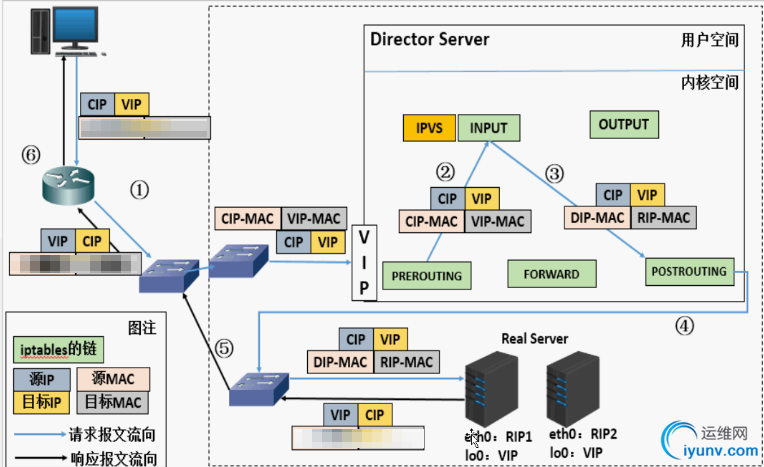

具体工作流程
(a) 当用户请求到达Director Server，此时请求的数据报文会先到内 核空间的PREROUTING链。 此时报文的源IP为CIP，目标IP为VIP
(b) PREROUTING检查发现数据包的目标IP是本机，将数据包送至 INPUT链
(c) IPVS比对数据包请求的服务是否为集群服务，若是，将请求报文 中的源MAC地址修改为DIP的MAC地址，将目标MAC地址修改RIP 的MAC地址，然后将数据包发至POSTROUTING链。 此时的源IP和 目的IP均未修改，仅修改了源MAC地址为DIP的MAC地址，目标 MAC地址为RIP的MAC地址
(d) 由于DS和RS在同一个网络中，所以是通过二层来传输。 POSTROUTING链检查目标MAC地址为RIP的MAC地址，那么此时 数据包将会发至Real Server。
(e) RS发现请求报文的MAC地址是自己的MAC地址，就接收此报文 。处理完成之后，将响应报文通过lo接口传送给eth0网卡然后向外发 出。 此时的源IP地址为VIP，目标IP为CIP
(f) 响应报文最终送达至客户端
二：实验环境
VS一台：
    VIP：172.17.252.1（eth0:0 桥接模式）
RS两台：
    RS1
    RIP：172.17.250.121
    VIP：172.17.252.1（lo:0）
    RS2
    RIP：172.17.250.122
    VIP：172.17.252.1（lo:0）
三：实验前准备
1.确保两台RS上都有基于LNMP的测试网站（LNMP网站搭建过程可见博客：http://13172823.blog.51cto.com/13162823/1978924）
2.VS
①安装ipvsadm管理软件
[iyunv@vs ~]# yum install ipvsadm -y
②清除防火墙策略并关闭SElinux
[iyunv@vs ~]# iptables -F&&setenforce 0
③检测内核是否支持ipvs模块
[iyunv@vs ~]# grep -i -C 10 "ipvs" /boot/config-2.6.32-696.el6.x86_64
四：实验步骤
※操作环境：VS
1.配置eth0:0为VIP，并只能广播自己

1	ifconfig eth0:0 172.17.252.1 broadcast 172.17.252.1 netmask 255.255.255.255 up

2.配置VIP路由表

1	route add -host 172.17.252.1 dev eth0:0

3.创建基于80端口的VS，调度方式为wrr

1	ipvsadm -A -t 172.17.252.1:80 -s wrr

4.添加RS1、RS2，权重为1

1

ipvsadm -a -t 172.17.252.1:80 -r 172.17.250.121:80 -g -w 1

ipvsadm -a -t 172.17.252.1:80 -r 172.17.250.122:80 -g -w 1

5.修改内核配置，开启VS路由转发功能

1

①编辑配置文件

vim /etc/sysctl.conf

    net.ipv4.ip_forward = 1

②使配置文件生效

sysctl -p

※操作环境：RS1、2
1.配置VIP到 lo:0，且只对自己广播

1 2	ifconfig lo:0 172.17.252.1 broadcast 172.17.252.1 netmask 255.255.255.255 up ifconfig lo:0 172.17.252.1 broadcast 172.17.252.1 netmask 255.255.255.255 up

2.配置lo:0路由

1	route add -host 172.17.252.1 lo:0

3.只回答目标IP地址是来访网络接口本地地址的ARP查询请求

1	echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore

4.对查询目标使用最适当的本地地址.在此模式下将忽略这个IP数据包的源地址并尝试选择与能与该地址通信的本地地址

1	echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce

5.关闭arp应答

1

echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore

echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

相关知识点：
“1”：仅在请求的目标IP配置在本地主机的接收到请求报文的接口上时，才给予响应
“2”：必须避免将接口信息向非本网络进行通告

6.确保RS的nginx、php-fpm、mariadb服务开启
