CCNA实验六 创建和应用VLAN

dyok

环境：Windows XP  GNS3.0.7  VPCS-0.16c

目的：掌握如何创建VLAN、应用VLAN

说明：VLAN是一种将局域网设备从逻辑上划分成一个个网段，一个VLAN内部的广播和单播流量都不会转发到其他VLAN中，从而有助于控制流量、方便管理、提高网络的安全性。

步骤：

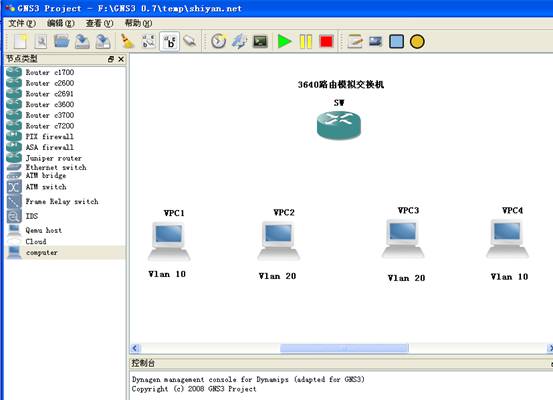

      1、首先打开GNS建立工程拓扑如下 ：（用一台3640路由器模拟交换机）





   右键单击“SW”选择“配置”





  运行VPCS.exe，然后打入“show“，记下PC1，PC2，PC3，PC4的LPORT和RPORT的端口值

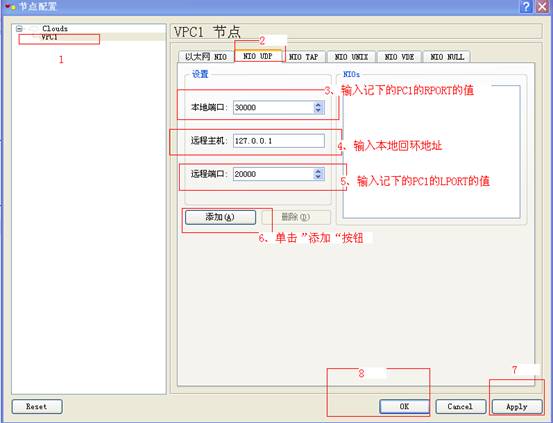

             关闭VPCS.exe，回到GNS，右键单击“VPC1”选择配置：

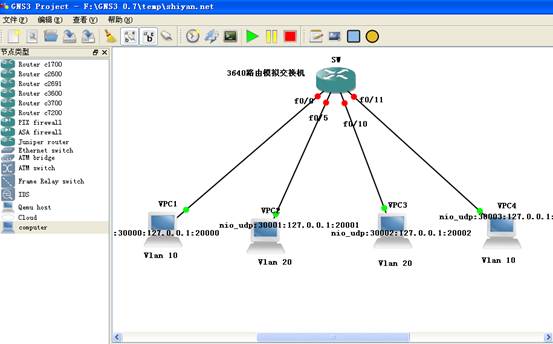

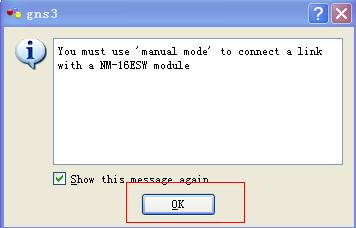

    VPC2 ,VPC3,VPC4的配置也如VPC1,只要把对应PC的端口值输入即可然后连接设备如图：



    2、在cmd命令行输入"telnet 127.0.0.1 2001"登录到SW进行配置(2001为SW的console端口)：

        Router>en

        Router#conf t

        Router(config)#host  SW

        SW(config)#exit

        SW#vlan database    //3640平台只能在特权模式下用vlan database配置vlan

        SW(vlan)#vlan 10 name v10  //创建vlan 10 名字为v10

        SW(vlan)#vlan 20   ///创建vlan 20名字默认

        SW(vlan)#exit

        SW#conf t

        SW(config)#int fa0/0  //进入接口fa0/0

        SW(config-if)#switchport mode acc   //配置接口模式为接入模式

        SW(config-if)#switchport acc vlan 10   //把接口放入vlan 10

        SW(config-if)#no sh               //开启接口

        SW(config-if)#exit

        SW(config)#int range fa0/5 – 10 //进入fa0/5至fa0/10的接口组

        SW(config-if-range)#switchport mode acc

        SW(config-if-range)#switchport acc vlan 20

        SW(config-if-range)#no sh

        SW(config-if-range)#exit

        SW(config)#int fa0/11

        SW(config-if)#switchport mode acc

        SW(config-if)#switchport acc vlan 10

        SW(config-if)#no sh

        SW(config-if)#exit

        SW(config)#no ip routing //禁用路由协议

            SW(config)#exit

        SW#show vlan-switch  //查看当前所有vlan信息







       打开VPCS.exe，进行配置：



  3、最后进行测试：



    至此vlan的创建和使用实验完成。
