环境: Windows XP 、GNS3.0.7、VPCS.exe 目的:学习如何配置冗余备份链路。 步骤: 1、打开GNS创建下面工程:
说明: (1) 首先要为SW1和SW2两台虚拟设备添加交换模块 (2) 记下两台设备的console端口号:SW1: 2002 ,SW2: 2003 (3) 配置PC1和PC2与VPCS关联起来,使用相对应虚拟机的端口号即可(注:RPORT与LPORT)
2、配置SW1,打开cmd输入“telnet 127.0.0.1 2002“登录到SW1进行操作: SW1#vlan database SW1(vlan)#vlan 10 name v10 SW1#conf t SW1(config)#int fa0/0 SW1(config-if)#switchport mode acc SW1(config-if)#switchport acc vlan 10 SW1(config-if)#exit SW1(config)#int port-channel 1 SW1(config-if)#switchport mode trunk SW1(config-if)#exit SW1(config)#port-channel load-balance src-dst-ip SW1(config)#int range f0/1 - 2 SW1(config-if-range)#switchport mode trunk SW1(config-if-range)#channel-group 1 mode on SW1(config-if-range)#end
3、配置SW2,打开cmd输入“telnet 127.0.0.1 2003”登录到SW2进行操作: Router>en Router#conf t Router(config)#host SW2 SW2(config)#exit SW2#vlan database SW2(vlan)#vlan 10 name v10 SW2(vlan)#exit SW2#conf t SW2(config)#int fa0/0 SW2(config-if)#switchport mode acc SW2(config-if)#switchport acc vlan 10 SW2(config-if)#no sh SW2(config-if)#exit SW2(config)#int port-channel 1 SW2(config-if)#switchport mode trunk SW2(config-if)#exit SW2(config)#port-channel load-balance src-dst-ip SW2(config)#int range fa0/1 - 2 SW2(config-if-range)#switchport mode trunk SW2(config-if-range)#channel-group 1 mode on SW2(config-if-range)#end

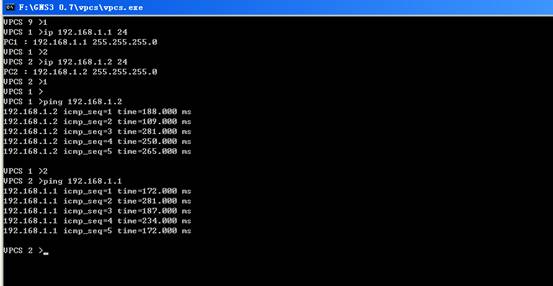

4、打开vpcs.exe进行如下操作:
5、备份链路测试:

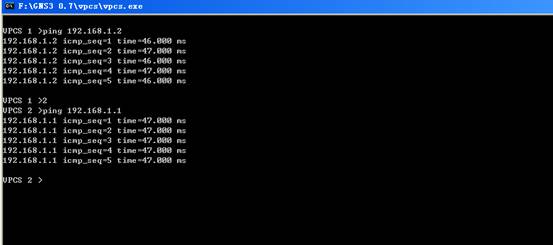

登录SW1关闭fa0/1开启fa0/2 SW1#conf t SW1(config)#int fa0/1 SW1(config-if)#shutdown SW1(config-if)#exit SW1(config)#int fa0/2 SW1(config-if)#no shutdown SW(config-if)#exit 登录SW2关闭fa0//1 开启fa0/2 SW2#conf t SW2(config)#int fa0/1 SW2(config-if)#shutdown SW2(config-if)#exit SW2(config)#int fa0/2 SW2(config-if)#no shutdown SW2(config-if)#exit 测试网络:(连通)
登录SW1开启fa0/1关闭fa0/2 SW1(config)#int fa0/1 SW1(config-if)#no shutdown SW1(config-if)#exit SW1(config)#int fa0/2 SW1(config-if)#shutdown SW1(config-if)#exit 登录SW2开启fa0/1关闭fa0/2 SW2>en SW2#conf t SW2(config)#int fa0/1 SW2(config-if)#no sh SW2(config-if)#exit SW2(config)#int fa0/2 SW2(config-if)#shutdown SW2(config-if)#exit 再次测试网络:(连通)
从两次测试明显看出备份链路已经生效了。现在只要其中一条链路down掉了,另外一条就会生效。
|
