IPv6 RIPng和RIP 度量值分析

3r2e3123

RIPv2和RIPng都使用值1－16（表示跳数）的度量，最大跳数为15，16表示不可达，在收到路由更新时路由器会递增该度量值，但RIPng和RIPv2的处理方法有重大区别，下面通过实验进行分析；

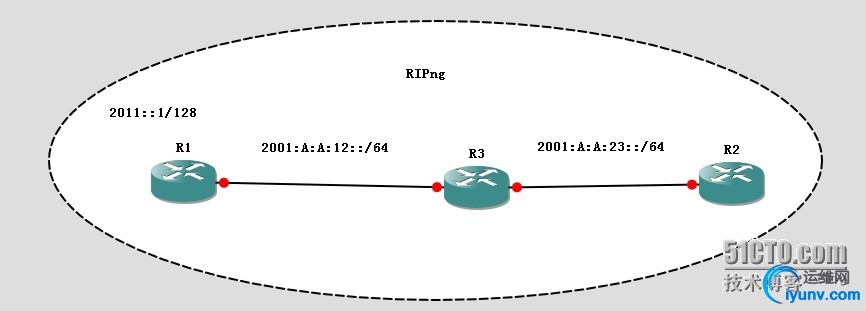

    R1、R2、R3之间运行RIPng，路由配置如下，其它配置略；
R1的路由配置：
R1(config)#int loo 0
R1(config-if)#ipv6 ripMao enable //RIPng进程Mao只起本地意义，与OSPF的进程号功能相同；接口下配置该命令后，会在全局下生成ipv6 router rip Mao
R1(config-if)#int s1/0
R1(config-if)#ipv6 rip Mao enable
R1(config-if)#int fa0/0
R1(config-if)#ipv6 rip Mao enable
R2的路由配置：

R2(config)#int loo 0
R2(config-if)#ipv6 rip Ting en
R2(config-if)#int s1/0
R2(config-if)#ipv6 rip Ting enable
R2(config-if)#int fa0/0
R2(config-if)#ipv6 rip Ting enable
R3的路由配置：

R3(config-if)#int fa1/0
R3(config-if)#ipv6 rip
R3(config-if)#ipv6 rip Hai en
R3(config-if)#int fa0/0
R3(config-if)#ipv6 rip Hai en
R3(config-if)#int loo 0
R3(config-if)#ipv6 rip Hai en

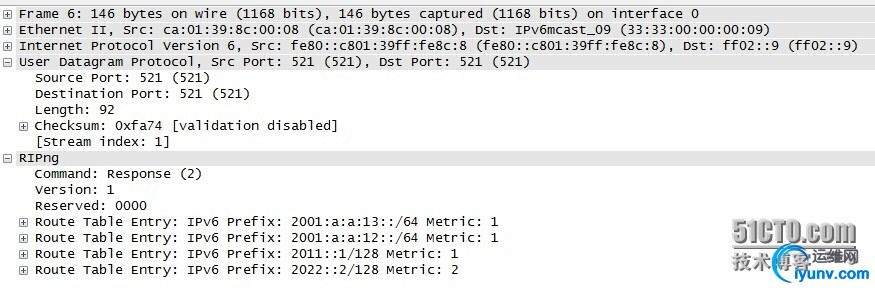

在R1与R3之间抓包分析；


抓包可知，R1在通告路由时，将2011::1/128（R1的环回接口ipv6地址）的跳数设置为1，现在R3上查看该路由的情况
R3#show ipv6 route rip
IPv6 Routing Table -default - 11 entries
Codes: C - Connected, L- Local, S - Static, U - Per-user Static route
       B - BGP, HA - Home Agent, MR - MobileRouter, R - RIP
       H - NHRP, I1 - ISIS L1, I2 - ISIS L2, IA- ISIS interarea
       IS - ISIS summary, D - EIGRP, EX - EIGRPexternal, NM - NEMO
       ND - ND Default, NDp - ND Prefix, DCE -Destination, NDr - Redirect
       O - OSPF Intra, OI - OSPF Inter, OE1 -OSPF ext 1, OE2 - OSPF ext 2
       ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSAext 2, l - LISP
R   2001:A:A:12::/64 [120/2]
     via FE80::C802:22FF:FEF8:8,FastEthernet1/0
     via FE80::C801:39FF:FE8C:8,FastEthernet0/0
R   2011::1/128 [120/2]//其跳数置为2，增加了1；
     viaFE80::C801:39FF:FE8C:8, FastEthernet0/0
R   2022::2/128 [120/2]
     via FE80::C802:22FF:FEF8:8,FastEthernet1/0

现将R1和R2、R3同时配置RIP协议，配置略，看看路由器R3上的路由的度量值情况与RIPng有什么不同，在R1和R3之间进行抓包如下：


在R1和R3之间抓包可知，R1通告给R3的1.1.1.1/32路由的跳数值为1，现在R3上查看路由表情况
R3#show ip route rip
Codes: L - local, C - connected, S -static, R - RIP, M - mobile, B - BGP
      D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
      N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
      E1 - OSPF external type 1, E2 - OSPF external type 2
      i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
      ia - IS-IS inter area, * - candidate default, U - per-user static route
      o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
      + - replicated route, % - next hop override

Gateway of last resort is not set

     1.0.0.0/32 is subnetted, 1 subnets
R        1.1.1.1[120/1] via 13.1.1.1, 00:00:17, FastEthernet0/0 //其跳数值还是为1，R3并没有将其跳数值递增1；
     2.0.0.0/32 is subnetted, 1 subnets
R       2.2.2.2 [120/1] via 23.1.1.1, 00:00:01, FastEthernet1/0
     12.0.0.0/30 is subnetted, 1 subnets
R       12.1.1.0 [120/1] via 23.1.1.1, 00:00:01, FastEthernet1/0
                  [120/1] via 13.1.1.1,00:00:17, FastEthernet0/0

在R2上查看路由1.1.1.1/32的路由情况
R2#showip route rip  //RIP路由表
Codes: L - local, C - connected, S -static, R - RIP, M - mobile, B - BGP
      D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
      N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
      E1 - OSPF external type 1, E2 - OSPF external type 2
      i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
      ia - IS-IS inter area, * - candidate default, U - per-user static route
      o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
      + - replicated route, % - next hop override

Gateway of last resort is not set

     1.0.0.0/32 is subnetted, 1 subnets
R        1.1.1.1[120/2] via 23.1.1.2, 00:00:28, FastEthernet0/0
//其跳数为2
     3.0.0.0/32 is subnetted, 1 subnets
R       3.3.3.3 [120/1] via 23.1.1.2, 00:00:28, FastEthernet0/0
     13.0.0.0/30 is subnetted, 1 subnets
R       13.1.1.0 [120/1] via 23.1.1.2, 00:00:28, FastEthernet0/0

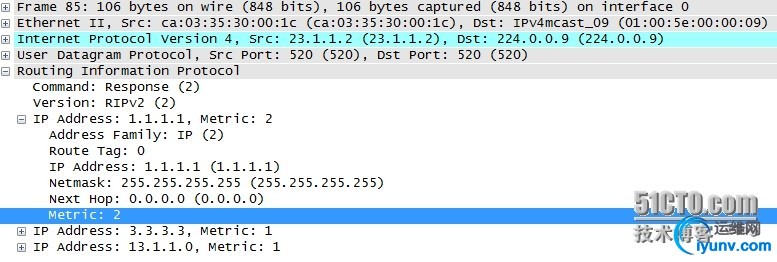

在R2和R3之间的接口抓包可知，R3将1.1.1.1/32通告给R2时，其将其度量值（跳数）加1之后，再传递给R2；
R2#show ipv6 route rip //IPv6 RIP路由表
IPv6 Routing Table - default - 7 entries
Codes: C - Connected, L - Local, S - Static,U - Per-user Static route
      B - BGP, HA - Home Agent, MR - Mobile Router, R - RIP
      H - NHRP, I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea
      IS - ISIS summary, D - EIGRP, EX - EIGRP external, NM - NEMO
      ND - ND Default, NDp - ND Prefix, DCE - Destination, NDr - Redirect
      O - OSPF Intra, OI - OSPF Inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2
      ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2, l - LISP
R  2001:A:A:13::/64 [120/2]
    via FE80::C803:35FF:FE30:1C, FastEthernet0/0
R   2011::1/128 [120/3]//R1的环回接口路由跳数为3
    via FE80::C803:35FF:FE30:1C, FastEthernet0/0
R  2033::3/128 [120/2]
    via FE80::C803:35FF:FE30:1C, FastEthernet0/0

从抓包结果可以看出来，R3将2011::1/128路由通告给路由器R2时，其度量值为2，而在R2的路由表中查看为其度量值为3，证明路由器R2将其度量值（跳数）递增1；

   总结：RIPng在传递一条起源路由（本路由器产生的）至邻居路由器时，其度量值为1，邻居路由器会将路由的度量值递增1，其实起源路由器将自已纳入到目的网络的跳数之内。而RIP是在路由起源的下一跳邻居路由器传递给他的邻居路由器时，才会将该路由的度量值递增1，而不把路由起源的路由器算在达到目的网络的跳数之内。这也是RIPng与RIP的最大不同之处。
