环境:Windows XP 、GNS3.0.7.2 目的:了解帧中继的点对点子接口模式,解决距离矢量型水平分割问题. 说明:帧中继点对点子接口的每个子接口属于不同网段.
步骤: GNS创建如下拓扑:
配置FR: Router>en Router#conf t Router(config)#Host FR FR(config)#frame-relay switching FR(config)#int s0/1 FR(config-if)#encapsulation frame-relay ietf FR(config-if)#frame-relay lmi-type ansi FR(config-if)#frame intf-type dce FR(config-if)#clock rate 64000 FR(config-if)#frame-relay route 102 interface s0/2 201 FR(config-if)#frame-relay route 103 interface s0/3 301 FR(config-if)#no sh FR(config-if)#exit FR(config)#int s0/2 FR(config-if)#encapsulation frame-relay ietf FR(config-if)#frame-relay lmi-type ansi FR(config-if)#frame intf-type dce FR(config-if)#clock rate 64000 FR(config-if)#frame-relay route 201 int s0/1 102 FR(config-if)#no sh FR(config-if)#exit FR(config)#int s0/3 FR(config-if)#encapsulation frame-relay ietf FR(config-if)#frame-relay lmi-type ansi FR(config-if)#frame intf-type dce FR(config-if)#clock rate 64000 FR(config-if)#frame-relay route 301 int s0/1 103 FR(config-if)#no sh FR(config-if)#exit 配置R1: Router>en Router#conf t Router(config)#host R1 R1(config)#int loopback 0 R1(config-if)#ip add 1.1.1.1 255.255.255.0 R1(config-if)#exit R1(config)#int s0/1 R1(config-if)#no ip address R1(config-if)#encapsulation frame-relay ietf R1(config-if)#frame-relay lmi-type ansi R1(config-if)#frame-relay inverse-arp R1(config-if)#no sh R1(config-if)#int s0/1.102 point-to-point R1(config- subif)#ip add 172.16.1.1 255.255.255.0 R1(config-subif)#frame-relay interface-dlci 102 R1(config-fr-dlci)#exit R1(config-if)#int s0/1.103 point-to-point R1(config-subif)#ip add 192.168.1.1 255.255.255.0 R1(config-subif)#frame-relay interface-dlci 103 R1(config-fr-dlci)#end 配置R2: Router>en Router#conf t Router(config)#host R2 R2(config)#int loopback 0 R2(config-if)#ip add 2.2.2.2 255.255.255.0 R2(config-if)#exit R2(config)#int s0/2 R2(config-if)#encapsulation frame-relay ietf R2(config-if)# frame-relay lmi-type ansi R2(config-if)#frame-relay inverse-arp R2(config-if)#ip add 172.16.1.2 255.255.255.0 R2(config-if)#no sh 配置R3: Router>en Router#conf t Router(config)#host R3 R3(config)#int loopback 0 R3(config-if)#ip add 3.3.3.3 255.255.255.0 R3(config-if)#exit R3(config)#int s0/3 R3(config-if)#encapsulation frame-relay ietf R3(config-if)#frame-relay lmi-type ansi R3(config-if)#frame-relay inverse-arp R3(config-if)#ip add 192.168.1.2 255.255.255.0 R3(config-if)#no sh 在R1上进行检查网络情况:

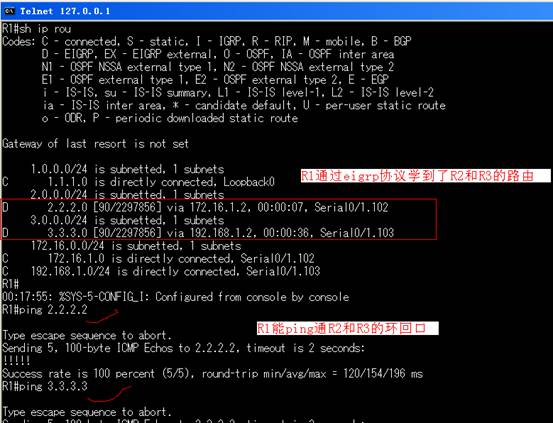

在R1、R2、R3上配置eigrp路由协议: R1(config)#router eigrp 100 R1(config-router)#no auto-summary R1(config-router)#network 192.168.1.1 0.0.0.0 R1(config-router)#network 172.16.1.1 0.0.0.0 R1(config-router)#network 1.1.1.1 0.0.0.0 R2(config)#router eigrp 100 R2(config-router)#no auto-summary R2(config-router)#network 172.16.1.2 0.0.0.0 R2(config-router)#network 2.2.2.2 0.0.0.0 R3(config)#router eigrp 100 R3(config-router)#no auto-summary R3(config-router)#network 192.168.1.2 0.0.0.0 R3(config-router)#network 3.3.3.3 0.0.0.0 在R1上查看路由表并测试:
注意:当配置完eigrp协议并学习到路由后应该是全网都连通的.即是R1、R2、R3能互相ping通对方.
|
