CCNA实验三十九 再临无线现场

dyok

环境：Windows XP  、 PacketTracert 5.3

目的：

     再次加深对无线模块化使用的理解，还有掌握无线局域网中的WEP、WPA、WPA-PSK加密，了解如何使用加密保护无线网络。

步骤：

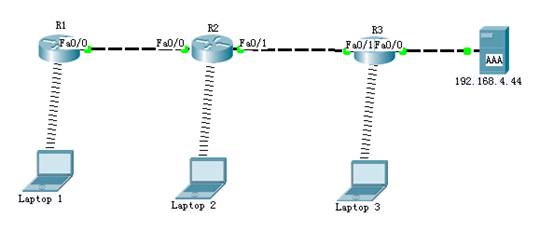

        创建拓扑如下：

1、分别为三台无线设备添加无线网卡：

2、分别为三台路由器添加无线模块：

3、配置AAA服务器：

4、配置R1路由器：

Router>en

Router#conf t

Router(config)#host R1

R1(config)#ip dhcp excluded 192.168.1.1 192.168.1.10

R1(config)#ip dhcp pool laptop1

R1(dhcp-config)#network 192.168.1.0 255.255.255.0

R1(dhcp-config)#default-router 192.168.1.1

R1(dhcp-config)#exit

R1(config)#int fa0/0

R1(config-if)#ip add 12.1.1.1 255.255.255.0

R1(config-if)#no sh

R1(config-if)#exit

R1(config)#int Dot11Radio 0/0/0

R1(config-if)#ip add 192.168.1.1 255.255.255.0

R1(config-if)# encryption key 1 size 40bit  7  0123456789

R1(config-if)#encryption mode wep mandatory

R1(config-if)#ssid R1

R1(config-if)#no sh

R1(config-if)#exit

R1(config)#router ospf 100

R1(config-router)#network 12.1.1.1 0.0.0.0 area 0

R1(config-router)#network 192.168.1.1 0.0.0.0 area 0

R1(config-router)#exit

5、配置R2：

Router>en

Router#conf t

Router(config)#host R2

R2(config)#ip dhcp ex

R2(config)#ip dhcp excluded-address 192.168.2.1 192.168.2.10

R2(config)#ip dhcp pool laptop2

R2(dhcp-config)#network 192.168.2.0 255.255.255.0

R2(dhcp-config)#default-router 192.168.2.1

R2(dhcp-config)#exit

R2(config)#int fa0/0

R2(config-if)#ip add 12.1.1.2 255.255.255.0

R2(config-if)#no sh

R2(config-if)#int fa0/1

R2(config-if)#ip add 23.1.1.1 255.255.255.0

R2(config-if)#no sh

R2(config-if)#exit

R2(config)#dot11 ssid R2

R2(config-ssid)#authentication key-management wpa

R2(config-ssid)#wpa-psk ascii 0 0123456789

R2(config-ssid)#exit

R2(config)#int Dot11Radio 0/0/0

R2(config-if)#ip add 192.168.2.1 255.255.255.0

R2(config-if)#encryption mode ciphers aes-ccm

R2(config-if)#ssid R2

R2(config-if)#no sh

R2(config-if)#exit

R2(config)#router ospf 100

R2(config-router)#network 12.1.1.2 0.0.0.0 area 0

R2(config-router)#network 23.1.1.1 0.0.0.0 area 0

R2(config-router)#network 192.168.2.1 0.0.0.0 area 0

R2(config-router)#exit

6、配置R3：

Router>en

Router#conf t

Router(config)#host R3

R3(config)#ip dhcp ex

R3(config)#ip dhcp excluded-address 192.168.3.1 192.168.3.10

R3(config)#ip dhcp pool laptop3

R3(dhcp-config)#network 192.168.3.0 255.255.255.0

R3(dhcp-config)#default-router 192.168.3.1

R3(dhcp-config)#exit

R3(config)#int fa0/0

R3(config-if)#ip add 192.168.4.1 255.255.255.0

R3(config-if)#no sh

R3(config-if)#int fa0/1

R3(config-if)#ip add 23.1.1.2 255.255.255.0

R3(config-if)#no sh

R3(config-if)#exit

R3(config)#dot11 ssid R3

R3(config-ssid)#authentication key-management wpa

R3(config-ssid)#authentication network-eap eap_methods

R3(config-ssid)#exit

R3(config)#int dot11Radio 0/0/0

R3(config-if)#ip add 192.168.3.1 255.255.255.0

R3(config-if)#encryption mode ciphers aes-ccm

R3(config-if)#ssid R3

R3(config-if)#no sh

R3(config-if)#exit

R3(config)#aaa new-model

R3(config)#aaa authentication login default group radius

R3(config)#aaa authentication login eap_methods group radius

R3(config)#radius-server host 192.168.4.44 auth-port 1645 key kkfloat

R3(config)#router ospf 100

R3(config-router)#network 23.1.1.2 0.0.0.0 area 0

R3(config-router)#network 192.168.4.44 0.0.0.0 area 0

R3(config-router)#network 192.168.3.1 0.0.0.0 area 0

R3(config-router)#exit

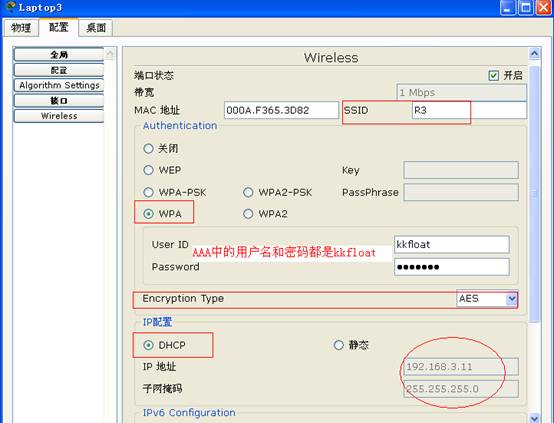

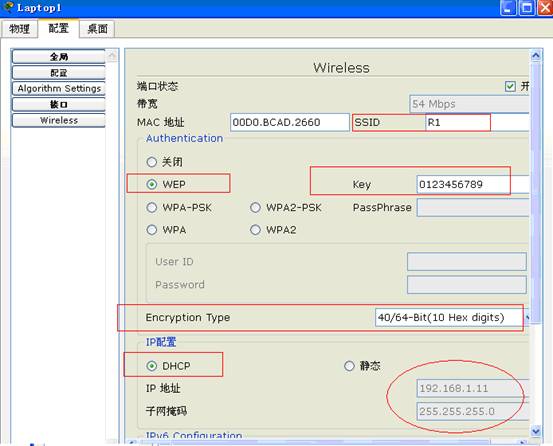

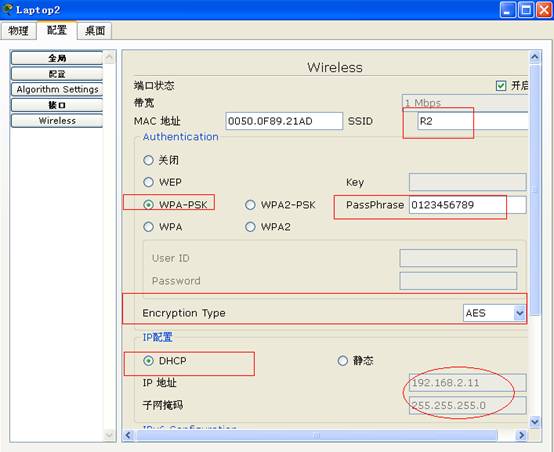

7、配置无线客户端接入相应网路：

8、全网连通性：
