freenas之iscsi配置

3t4342

一：实验环境
1.FreeNAS版本：FreeNAS-9.3-STABLE-201501212031
2.添加一块10G硬盘做为存储池Storage使用
3.系统IP地址：192.168.78.100
4.语言已经设置为中文

二：实验目标
1.生成一个target,用于客户端挂载

三：实验步骤
1.首先建立存储池Storage

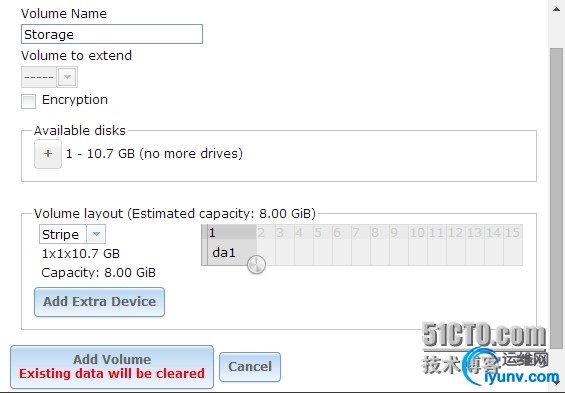

依次点击上方的”存储器“—”卷管理“打开卷管理对话框，输入卷名称Storage,选择可用磁盘da1后，最后点击”Add Volume“从而完成存储池Storage的创建，如下图所示

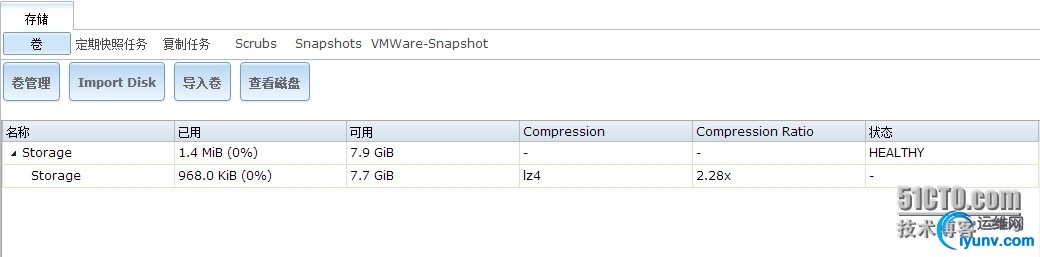

创建完成的存储池状态如下图所示

2.创建zfs卷

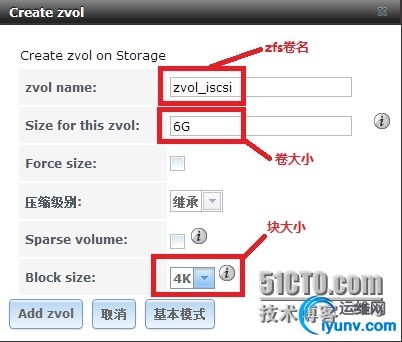

选择上图中下方的Storage,然后点击下方的”Create zvol“打开创建zfs卷对话框，步骤如下所示

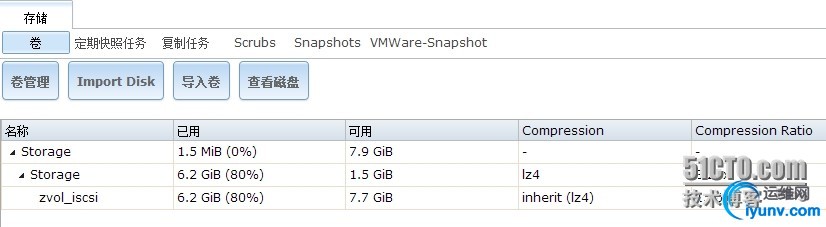

最后点击“Add zvol”完成创建，完成后状态如下

3.创建iscsi
依次点击上方的“共享”—“Block(ISCSI)”打开配置iscsi对话框
◆首先设置“全局设置”

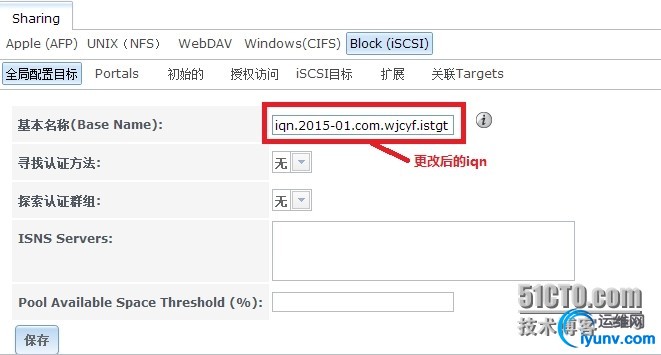

默认其实就可以，如果要改就改“基本名称（Base Name）:”也就是iqn名称，如下图所示

点击“保存”保存设置

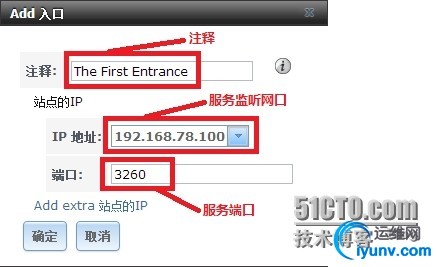

◆创建入口：依次点击“Portals”—“Add入口”打开添加入口对话框，如下图所示

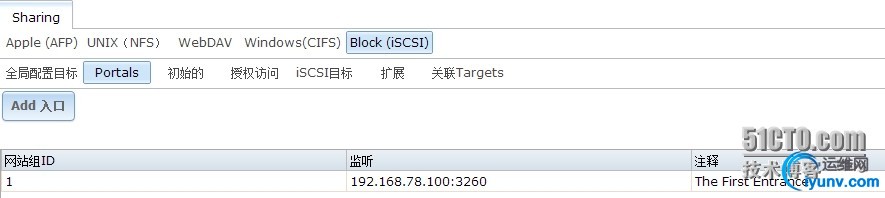

最后点击“确定”完成添加，完成后状态如下

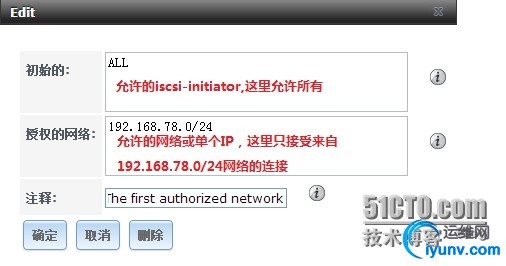

◆创建授权网络：依次点击“初始的”—“Add 发起端”打开添加发起端对话框，如下图所示

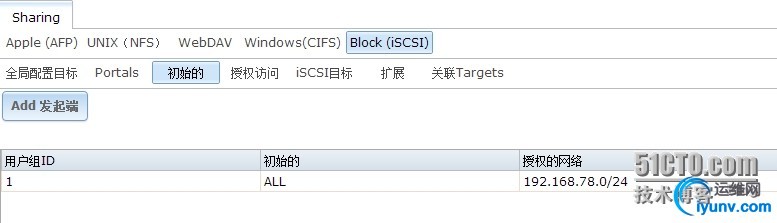

最后点击“确定”完成添加，完成后状态如下

◆这里不创建“授权访问”

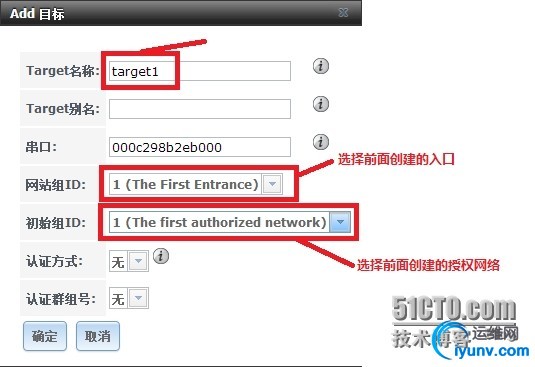

◆创建目标：依次点击“ISCSI目标”—“Add目标”打开添加目标对话框，如下图所示

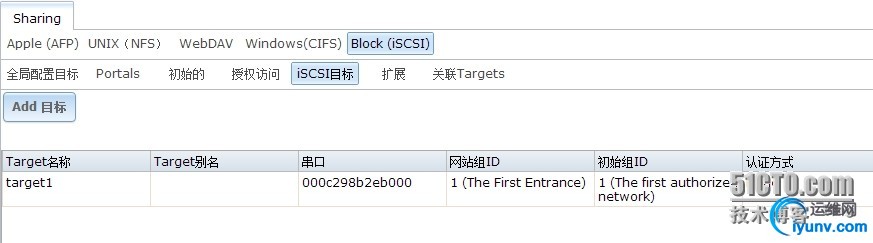

最后点击“确定”完成创建，完成后状态如下

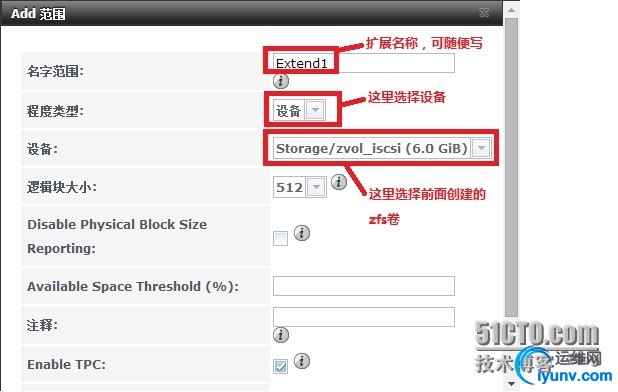

◆添加扩展：依次点击“扩展”—“Add 范围”打开添加范围对话框，如下图所示

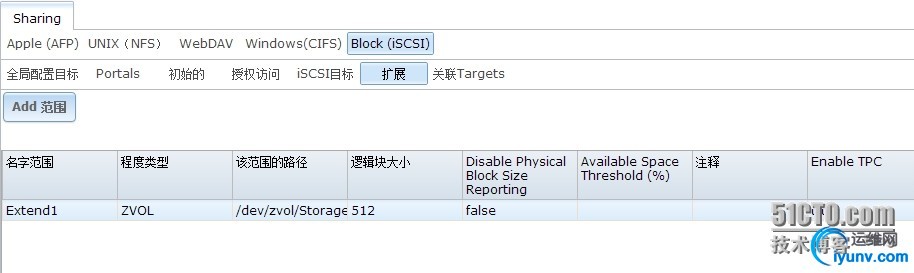

最后点击“确定”完成添加，完成后状态如下

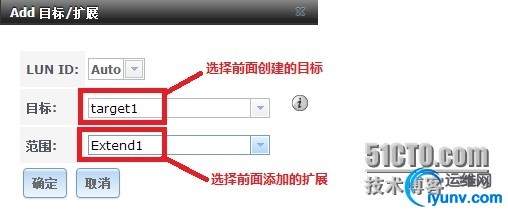

◆最后添加关联：依次点击“关联Targets”—“Add 目标/扩展”打开添加关联对话框，如下图所示

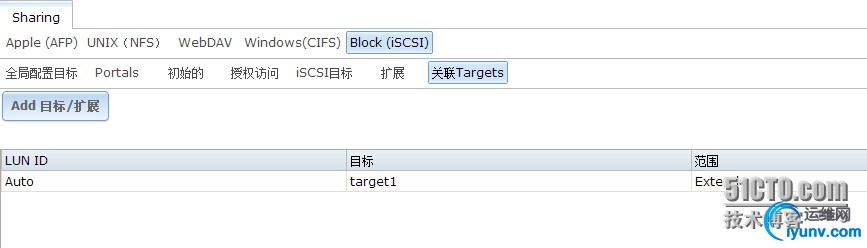

最后点击“确定”完成添加，完成后状态如下

4.开启ISCSI服务
依次点击上方的“服务”—“ISCSI”点击开启从而开启ISCSI服务

四：客户端连接
1.这里客户端选择RHEL6.4,查看目前系统内硬盘数量
[iyunv@localhost ~]# ls /dev |grep sd
sda
sda1
sda2
由以上可知目前系统内只有1块硬盘（系统盘）
2.连接iscsi，输入命令如下
[iyunv@localhost ~]# iscsiadm --mode discoverydb --type sendtargets --portal 192.168.78.100 --discover
Starting iscsid:                                          [  OK  ]
192.168.78.100:3260,2 iqn.2015-01.com.wjcyf.istgt:target1
3.重启系统或重启iscsi服务，这里重启iscsi服务
[iyunv@localhost ~]# /etc/init.d/iscsi restart
Stopping iscsi:                                           [  OK  ]
Starting iscsi:                                            [ OK  ]
4.查看目前系统内的硬盘数量
[iyunv@localhost ~]# ls /dev |grep sd
sda
sda1
sda2
sdb                  //此块硬盘为连接过来的硬盘
5.最后就可以格式化，挂载使用了，在此不做演示

至此配置全部完成
