[经验分享] 存储高可用——DRBD单主模式的搭建

[复制链接]
ewqw
累计签到：1 天
连续签到：1 天
发表于 2015-1-27 08:10:21 | 显示全部楼层 |阅读模式
DRDB官网：http://drbd.linbit.com/home/what-is-drbd/

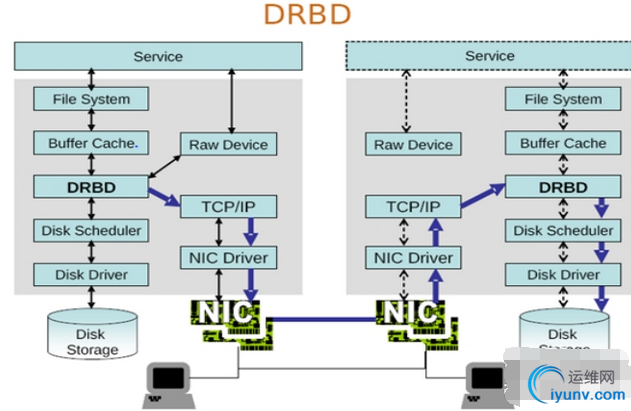

拓扑图说明：
分别在两台机器上实现网络 raid0 功能
试验环境：workstation 10

操作系统：rhel6.2(64位)
内核版本：2.6.32-220.el6.x86_64
两台节点配置

节点角色
主机名IP地址
DRBD分区
Primary节点node01192.168.1.12/dev/sdb1
Secondary节点node02192.168.1.13/dev/sdb1
软件下载列表地址：  http://oss.linbit.com/drbd/
软件版本：drbd-8.4.3.tar.gz
------------------------------------以下是node01上的操作------------------------------------
1
[iyunv@localhost ~]# sed -i 's/HOSTNAME=localhost.localdomain/HOSTNAME=node01/g' /etc/sysconfig/network            #修改主机名



1
[iyunv@localhost ~]# echo  -e "192.168.1.12 node01\n192.168.1.13 node02">>/etc/hosts  #设置域名临时解析



1
2
3
4
5
6
7
8
9
[iyunv@localhost ~]# cat>fdisk.sh   #建立自动分区脚本
#!/bin/bash
fdisk /dev/sdb <<EOF
n
p
1
1
wq
EOF



1
[iyunv@localhost ~]# sh fdisk.sh  #分区



1
2
3
4
5
6
7
8
[iyunv@localhost ~]# fdisk -l|grep "sd"
Disk /dev/mapper/VolGroup-lv_root doesn't contain a valid partition table
Disk /dev/mapper/VolGroup-lv_swap doesn't contain a valid partition table
Disk /dev/sda: 10.7 GB, 10737418240 bytes
/dev/sda1   *           1          64      512000   83  Linux
/dev/sda2              64        1306     9972736   8e  Linux LVM
Disk /dev/sdb: 16.1 GB, 16106127360 bytes
/dev/sdb1               1        1958    15727603+  83  Linux



  注：/dev/sdb1为我上一步所分的区
1
[iyunv@localhost ~]# mkdir /data       #建立分区的挂载目录



1
[iyunv@localhost ~]# reboot      #这里最好重启下，目的是使刚才的设置生效




1
2
[iyunv@node01 ~]# uname -r       #查看内核版本
2.6.32-220.el6.x86_64



1
2
3
4
[iyunv@node01 ~]# yum install -y  kernel-headers kernel-devel flex
warning: kernel-headers-2.6.32-220.el6.x86_64.rpm: Header V3 RSA/SHA256 Signature, key ID fd431d51: NOKEY
Preparing...                ########################################### [100%]
   1:kernel-headers         ########################################### [100%]



注：kernel-devel和kernel-headers版本要和uname -r显示的内核版本一致,建议用本地源安装
1
[iyunv@node01 ~]# yum install -y wget   #安装wget工具



1
[iyunv@node01 ~]# wget http://oss.linbit.com/drbd/8.4/drbd-8.4.3.tar.gz  #下载drbd软件



1
2
3
4
5
[iyunv@node01 ~]# tar  xvf drbd-8.4.3.tar.gz  #解压软件包
drbd-8.4.3/.gitignore
drbd-8.4.3/COPYING
drbd-8.4.3/ChangeLog
......



1
[iyunv@node01 drbd-8.4.3]# yum install -y *gcc*  #安装编译工具



1
[iyunv@node01 drbd-8.4.3]# ./configure --prefix=/usr/local/drbd --with-km



注意：--with-km是启用内核模块

1
[iyunv@node01 drbd-8.4.3]# make KDIR=/usr/src/kernels/2.6.32-220.el6.x86_64/



注：KDIR的路径 （这个内核源码路径需要根据自己的系统修改）

1
[iyunv@node01 drbd-8.4.3]# make install



1
2
3
4
[iyunv@node01 drbd-8.4.3]# mkdir -p /usr/local/drbd/var/run/drbd
[iyunv@node01 drbd-8.4.3]# cp /usr/local/drbd/etc/rc.d/init.d/drbd  /etc/rc.d/init.d/
[iyunv@node01 drbd-8.4.3]# chkconfig --add drbd
[iyunv@node01 drbd-8.4.3]# chkconfig drbd on



以下是安装drbd模块：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
[iyunv@node01 drbd-8.4.3]# cd drbd
[iyunv@node01 drbd]# make clean
rm -rf .tmp_versions Module.markers Module.symvers modules.order
rm -f *.[oas] *.ko .*.cmd .*.d .*.tmp *.mod.c .*.flags .depend .kernel*
rm -f compat/*.[oas] compat/.*.cmd
[iyunv@node01 drbd]# make KDIR=/usr/src/kernels/2.6.32-220.el6.x86_64/

    Calling toplevel makefile of kernel source tree, which I believe is in
    KDIR=/usr/src/kernels/2.6.32-220.el6.x86_64/

make -C /usr/src/kernels/2.6.32-220.el6.x86_64/   SUBDIRS=/root/drbd-8.4.3/drbd  modules
make[1]: Entering directory `/usr/src/kernels/2.6.32-220.el6.x86_64'
  CC [M]  /root/drbd-8.4.3/drbd/drbd_buildtag.o
  CC [M]  /root/drbd-8.4.3/drbd/drbd_bitmap.o
  CC [M]  /root/drbd-8.4.3/drbd/drbd_proc.o
  CC [M]  /root/drbd-8.4.3/drbd/drbd_worker.o
  ......



1
2
3
4
5
[iyunv@node01 drbd]# cp drbd.ko /lib/modules/`uname -r`/kernel/lib/
[iyunv@node01 drbd]# modprobe drbd      #加载drbd模块
[iyunv@node01 drbd]# lsmod |grep drbd   #验证模块加载是否成功
drbd                  328626  0
libcrc32c               1246  1 drbd



以下是drbd配置部分：
1
2
3
4
5
6
[iyunv@node01 etc]# pwd
/usr/local/drbd/etc
[iyunv@node01 etc]# more drbd.conf  #主配置文件里面已经包含了全局配置文件和drbd目录下以.res结尾文件，所需要修改全局配置文件和建立.res文件即可。
# You can find an example in  /usr/share/doc/drbd.../drbd.conf.example
include "drbd.d/global_common.conf";
include "drbd.d/*.res";



1
[iyunv@node01 drbd.d]# vi global_common.conf  #修改drbd全局配置文件




global {
        usage-count no;
        # minor-count dialog-refresh disable-ip-verification
}

common {
        protocol C;#使用drbd的同步协议
        handlers {
                # These are EXAMPLE handlers only.
                # They may have severe implications,
                # like hard resetting the node under certain circumstances.
                # Be careful when chosing your poison.

                pri-on-incon-degr "/usr/lib/drbd/notify-pri-on-incon-degr.sh; /usr/lib/drbd/notify-emergency-reboot.sh; echo b > /proc/sysrq-trigger ; reboot -f";           #去掉注释
                pri-lost-after-sb "/usr/lib/drbd/notify-pri-lost-after-sb.sh; /usr/lib/drbd/notify-emergency-reboot.sh; echo b > /proc/sysrq-trigger ; reboot -f";           #去掉注释
                local-io-error "/usr/lib/drbd/notify-io-error.sh; /usr/lib/drbd/notify-emergency-shutdown.sh; echo o > /proc/sysrq-trigger ; halt -f";           #去掉注释
                # fence-peer "/usr/lib/drbd/crm-fence-peer.sh";
                # split-brain "/usr/lib/drbd/notify-split-brain.sh root";
                # out-of-sync "/usr/lib/drbd/notify-out-of-sync.sh root";
                # before-resync-target "/usr/lib/drbd/snapshot-resync-target-lvm.sh -p 15 -- -c 16k";
                # after-resync-target /usr/lib/drbd/unsnapshot-resync-target-lvm.sh;
        }

        startup {
                # wfc-timeout degr-wfc-timeout outdated-wfc-timeout wait-after-sb
        }

        options {
                # cpu-mask on-no-data-accessible
        }

        disk {
                on-io-error detach;#配置I/O错误处理策略为分离
                  rate 50M; #设置主备节点同步时的网络速率
        }

        net {
                # protocol timeout max-epoch-size max-buffers unplug-watermark
                # connect-int ping-int sndbuf-size rcvbuf-size ko-count
                # allow-two-primaries cram-hmac-alg shared-secret after-sb-0pri
                # after-sb-1pri after-sb-2pri always-asbp rr-conflict
                # ping-timeout data-integrity-alg tcp-cork on-congestion
                # congestion-fill congestion-extents csums-alg verify-alg
                # use-rle}
注：加黑字部分为修改或添加
1
[iyunv@node01 drbd.d]#touch /usr/local/drbd/etc/drbd.d/drbd.res    #建立资源配置文件



[iyunv@node01 drbd.d]# more drbd.res
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
resource r1 {
   on node01 {
   address 192.168.1.12:7801;#设置DRBD的监听端口,用于与另一台主机通信。
   volume 0 {
   device /dev/drbd1;
   disk /dev/sdb1;
   meta-disk internal;
   }
}
  on node02 {
  address 192.168.1.13:7801;#设置DRBD的监听端口,用于与另一台主机通信。
   volume 0 {
   device /dev/drbd1;
   disk /dev/sdb1;
   meta-disk internal;
   }
}
}



1
2
3
4
5
[iyunv@node01 drbd.d]# drbdadm create-md all  #初始化资源
Writing meta data...
initializing activity log
NOT initializing bitmap
New drbd meta data block successfully created.



--------------------------------------以上是node01上的操作----------------------------------------
node02上的操作和node01上的操作全部相同,在此就不重复了
1
[iyunv@node01 drbd.d]# /etc/init.d/drbd start      #node01启动drbd



Starting DRBD resources: [
     create res: r1
   prepare disk: r1
    adjust disk: r1
     adjust net: r1
]
..........
***************************************************************
DRBD's startup script waits for the peer node(s) to appear.
- In case this node was already a degraded cluster before the
   reboot the timeout is 0 seconds. [degr-wfc-timeout]
- If the peer was available before the reboot the timeout will
   expire after 0 seconds. [wfc-timeout]
   (These values are for resource 'r1'; 0 sec -> wait forever)
To abort waiting enter 'yes' [ -- ]: [  10]:[  11]:[  12]:
.
1
2
3
4
5
6
7
[iyunv@node02 ~]# /etc/init.d/drbd start   #node01启动drbd
Starting DRBD resources: [
     create res: r1
   prepare disk: r1
    adjust disk: r1
     adjust net: r1
]



[
1
[iyunv@node01 ~]# netstat -lanput|grep 7801 #确认监听端口起来



tcp        0      0 192.168.1.12:7801           192.168.1.13:41242          ESTABLISHED -
tcp        0      0 192.168.1.12:50401          192.168.1.13:7801           ESTABLISHED -
1
[iyunv@node02 ~]# netstat -lanput|grep 7801  #确认监听端口起来



tcp        0      0 192.168.1.13:7801           192.168.1.12:50401          ESTABLISHED -
tcp        0      0 192.168.1.13:41242          192.168.1.12:7801           ESTABLISHED -

1
root@node01 ~]# cat /proc/drbd



version: 8.4.3 (api:1/proto:86-101)
GIT-hash: 89a294209144b68adb3ee85a73221f964d3ee515 build by root@node01, 2015-01-25 12:08:01

1: cs:Connected ro:Secondary/Secondary ds:Inconsistent/Inconsistent C r-----
    ns:0 nr:0 dw:0 dr:0 al:0 bm:0 lo:0 pe:0 ua:0 ap:0 ep:1 wo:f oos:15727084
1
2
[iyunv@node01 ~]# drbdadm -- --overwrite-data-of-peer primary all #设置node01为主节点
[iyunv@node01 ~]# cat /proc/drbd



version: 8.4.3 (api:1/proto:86-101)
GIT-hash: 89a294209144b68adb3ee85a73221f964d3ee515 build by root@node01, 2015-01-25 12:08:01

1: cs:SyncSource ro:Primary/Secondary ds:UpToDate/Inconsistent C r---n-
    ns:197192 nr:0 dw:0 dr:201368 al:0 bm:11 lo:1 pe:2 ua:5 ap:0 ep:1 wo:f oos:15531500
        [>....................] sync'ed:  1.3% (15164/15356)M
        finish: 0:01:19 speed: 195,584 (195,584) K/sec
1
[iyunv@node01 ~]# mkfs.ext4 /dev/drbd1    #格式化文件系统



mke2fs 1.41.12 (17-May-2010)
Filesystem label=
OS type: Linux
Block size=4096 (log=2)
Fragment size=4096 (log=2)
Stride=0 blocks, Stripe width=0 blocks
983040 inodes, 3931771 blocks
......
1
[iyunv@node01 ~]# mount /dev/drbd1 /data/  #挂载文件系统



[iyunv@node01 ~]# df -h
Filesystem            Size  Used Avail Use% Mounted on
/dev/mapper/VolGroup-lv_root
                      7.5G  1.3G  5.9G  18% /
tmpfs                 495M     0  495M   0% /dev/shm
/dev/sda1             485M   31M  429M   7% /boot
/dev/sr0              3.4G  3.4G     0 100% /iso
/dev/drbd1             15G  166M   14G   2% /data
1
[iyunv@node01 ~]# cp /boot/. /data/ -rvf  #模拟数据的写入



`/boot/./.vmlinuz-2.6.32-220.el6.x86_64.hmac' -> `/data/./.vmlinuz-2.6.32-220.el6.x86_64.hmac'
`/boot/./System.map-2.6.32-220.el6.x86_64' -> `/data/./System.map-2.6.32-220.el6.x86_64'
`/boot/./symvers-2.6.32-220.el6.x86_64.gz' -> `/data/./symvers-2.6.32-220.el6.x86_64.gz'
`/boot/./initramfs-2.6.32-220.el6.x86_64.img' -> `/data/./initramfs-2.6.32-220.el6.x86_64.img'
......

1
[iyunv@node01 ~]# ls /data/



config-2.6.32-220.el6.x86_64  grub        System.map-2.6.32-220.el6.x86_64
efi  initramfs-2.6.32-220.el6.x86_64.img  symvers-2.6.32-220.el6.x86_64.gz
vmlinuz-2.6.32-220.el6.x86_64


主从切换
以下是主从切换:因为上面设置的是node01为primary,node02为secondary,现在目标是将node01设置为secondary，将node02设置为primary:
首先在node01上执行以下命令：
1
[iyunv@node01 ~]# ls /data/



config-2.6.32-220.el6.x86_64  grub                                 lost+found                        System.map-2.6.32-220.el6.x86_64
efi                           initramfs-2.6.32-220.el6.x86_64.img  symvers-2.6.32-220.el6.x86_64.gz  vmlinuz-2.6.32-220.el6.x86_64
1
[iyunv@node01 ~]# cat /proc/drbd



version: 8.4.3 (api:1/proto:86-101)
GIT-hash: 89a294209144b68adb3ee85a73221f964d3ee515 build by root@node01, 2015-01-25 12:08:01

1: cs:Connected ro:Primary/Secondary ds:UpToDate/UpToDate C r-----
    ns:12 nr:8 dw:20 dr:2066 al:1 bm:0 lo:0 pe:0 ua:0 ap:0 ep:1 wo:f oos:0
1
2
[iyunv@node01 ~]# umount /data/
[iyunv@node01 ~]# drbdadm secondary all



1
2
然后在node02上执行以下命令：
[iyunv@node02 ~]# cat /proc/drbd



version: 8.4.3 (api:1/proto:86-101)
GIT-hash: 89a294209144b68adb3ee85a73221f964d3ee515 build by root@node02, 2015-01-25 13:16:26

1: cs:Connected ro:Secondary/Secondary ds:UpToDate/UpToDate C r-----
    ns:8 nr:16 dw:24 dr:1033 al:1 bm:0 lo:0 pe:0 ua:0 ap:0 ep:1 wo:f oos:0
1
[iyunv@node02 ~]# drbdadm primary all



1
[iyunv@node02 ~]# cat /proc/drbd



version: 8.4.3 (api:1/proto:86-101)
GIT-hash: 89a294209144b68adb3ee85a73221f964d3ee515 build by root@node02, 2015-01-25 13:16:26

1: cs:Connected ro:Primary/Secondary ds:UpToDate/UpToDate C r-----
    ns:8 nr:16 dw:24 dr:1697 al:1 bm:0 lo:0 pe:0 ua:0 ap:0 ep:1 wo:f oos:0
1
[iyunv@node02 ~]# mount /dev/drbd1 /data/  #并不需要在 node02 上在对磁盘 mkfs.ext4



1
[iyunv@node02 ~]# ls /data/  #biao         #切换后看到拷贝的数据就表示成功



config-2.6.32-220.el6.x86_64  grub  System.map-2.6.32-220.el6.x86_64
efi  initramfs-2.6.32-220.el6.x86_64.img  symvers-2.6.32-220.el6.x86_64.gz
vmlinuz-2.6.32-220.el6.x86_64
drbd脑裂的模拟借鉴：
\

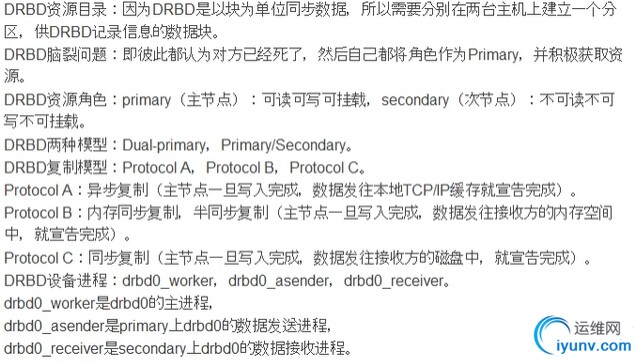

截图是对drbd的一些说明

运维网声明 1、欢迎大家加入本站运维交流群:群②:261659950 群⑤:202807635 群⑦870801961 群⑧679858003
2、本站所有主题由该帖子作者发表，该帖子作者与运维网享有帖子相关版权
3、所有作品的著作权均归原作者享有，请您和我们一样尊重他人的著作权等合法权益。如果您对作品感到满意，请购买正版
4、禁止制作、复制、发布和传播具有反动、淫秽、色情、暴力、凶杀等内容的信息，一经发现立即删除。若您因此触犯法律，一切后果自负，我们对此不承担任何责任
5、所有资源均系网友上传或者通过网络收集，我们仅提供一个展示、介绍、观摩学习的平台，我们不对其内容的准确性、可靠性、正当性、安全性、合法性等负责，亦不承担任何法律责任
6、所有作品仅供您个人学习、研究或欣赏，不得用于商业或者其他用途，否则，一切后果均由您自己承担，我们对此不承担任何法律责任
7、如涉及侵犯版权等问题，请您及时通知我们，我们将立即采取措施予以解决
8、联系人Email：admin@iyunv.com 网址：www.yunweiku.com

所有资源均系网友上传或者通过网络收集,我们仅提供一个展示、介绍、观摩学习的平台,我们不对其承担任何法律责任,如涉及侵犯版权等问题,请您及时通知我们,我们将立即处理,联系人Email:kefu@iyunv.com,QQ:1061981298 本贴地址：https://www.yunweiku.com/thread-41500-1-1.html 上篇帖子： LInux下如何安装JIRA项目管理软件 下篇帖子： DRBD脑裂
回复

使用道具 举报

返回列表
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

扫码加入运维网微信交流群X

扫码加入运维网微信交流群

扫描二维码加入运维网微信交流群，最新一手资源尽在官方微信交流群！快快加入我们吧...

扫描微信二维码查看详情

客服 E-mail:iyunvcom@gmail.com

本站由青云提供云计算服务

运维网--中国最专业的运维工程师交流社区

豫ICP备20007574号-1 Copyright © 2012-2025

关于我们

发展历程

联系我们

关注我们

广告服务

广告案例

隐私条款

免责声明

用户登录

用户注册

版主守则

申请版主

手机版

金币获取

帮助中心

每日签到

Good Good

Study

Day Day

UP


客服E-mail:kefu@iyunv.com 客服QQ：1061981298


QQ群⑦：运维网交流群⑦ QQ群⑧：运维网交流群⑧ k8s群：运维网kubernetes交流群


提醒：禁止发布任何违反国家法律、法规的言论与图片等内容；本站内容均来自个人观点与网络等信息，非本站认同之观点.


本站大部分资源是网友从网上搜集分享而来，其版权均归原作者及其网站所有，我们尊重他人的合法权益，如有内容侵犯您的合法权益，请及时与我们联系进行核实删除！



合作伙伴: 青云cloud

快速回复 返回顶部 返回列表
