cacti监控与邮件报警

err23211

cacti是使用PHP语言开发到性能流量检测工具。可以监控linux、windows、路由交换。
cacti本是web界面管理套件，因此需要搭建好LAMP平台。通过使用net-snmp工具来采集数据，并结合DDRtool轮巡。

1	[iyunv@localhost ~]# yum install http* mysql* php* -y

安装net-snmp-utils软件包

1	[iyunv@localhost ~]# yum install net-snmp-utils* net-snmp-* net-snmp-libs* lm_sensors* -y

安装rrdtool软件包。

1 2 3 4

[iyunv@localhost ~]# yum install -y pango* [iyunv@localhost ~]# tar zxf rrdtool-1.4.5.tar.gz [iyunv@localhost ~]# cd rrdtool-1.4.5 [iyunv@localhost rrdtool-1.4.5]# ./configure —prefix=/usr/local && make && make install

部署cacti，设置数据库链接。注意补丁放的目录，例如放在/root目录下

1 2 3 4 5 6 7 8 9 10

[iyunv@localhost ~]# tar zxf cacti-0.8.7g.tar.gz [iyunv@localhost ~]# mv cacti-0.8.7g/ /var/www/html/cacti [iyunv@localhost ~]# cd /var/www/html/cacti [iyunv@localhost cacti]# patch -p1 -N < ~/data_source_deativate.patch [iyunv@localhost cacti]# patch -p1 -N < ~/graph_list_view.patch [iyunv@localhost cacti]# patch -p1 -N < ~/html_output.patch [iyunv@localhost cacti]# patch -p1 -N < ~/ldap_group_authenication.patch [iyunv@localhost cacti]# patch -p1 -N < ~/ldap_group_authenication.patch [iyunv@localhost ~]# patch -p1 -N < ~/script_server_command_line_parse.patch [iyunv@localhost cacti]# patch -p1 -N < ~/ping.patch

1	[iyunv@localhost cacti]# patch -p1 -N < ~/poller_interval.patch

添加一个用于读写检测数据到用户，runct。并调整子目录rra/和log/

1 2 3

[iyunv@localhost cacti]# useradd runct [iyunv@localhost cacti]# chown -R root.root ./ [iyunv@localhost cacti]# chown -R runct.runct rra/ log/

建立数据库，表结构。

1 2 3 4

[iyunv@localhost cacti]# mysql -uroot mysql > CREATE DATABASE cactidb DEFAULT CHARACTER SET utf8; mysql > GRANT all ON cactidb.* TO ‘cactiuser’@’localhost’ IDENTIFIED BY ‘123456’; mysql > quit;

调整cacti配置文件。位于源码目录中到include文件夹下到config.php

1	[iyunv@localhost cacti]# vim include/config.php

$database_type = "mysql";                //数据库类型
$database_default = "cactidb";            //数据库名称
$database_hostname = "localhost";        //数据库地址
$database_username = "cactiuser";    //授权用户
$database_password = "123456";        //授权密码
$database_port = "3306";                //端口
$config['url_path'] = "/";        //cacti源码相对于网站根目录的位置。
保存退出。
cacti初始化安装。
调整httpd配置

1	[iyunv@localhost cacti]# vim /etc/httpd/conf/httpd.conf

DocumentRoot "/var/www/html/cacti"        //cacti源码作为网站根目录
<Directory "/var/www/html/cacti">            //设置目录访问权限
        Options None
        AllowOverride None
        Order allow,deny
        Allow from all
</Directory>
DirectoryIndex index.php index.html index.html.var        //设置PHP首页为index
保存退出。
重启httpd服务

1	[iyunv@localhost cacti]# service httpd restart

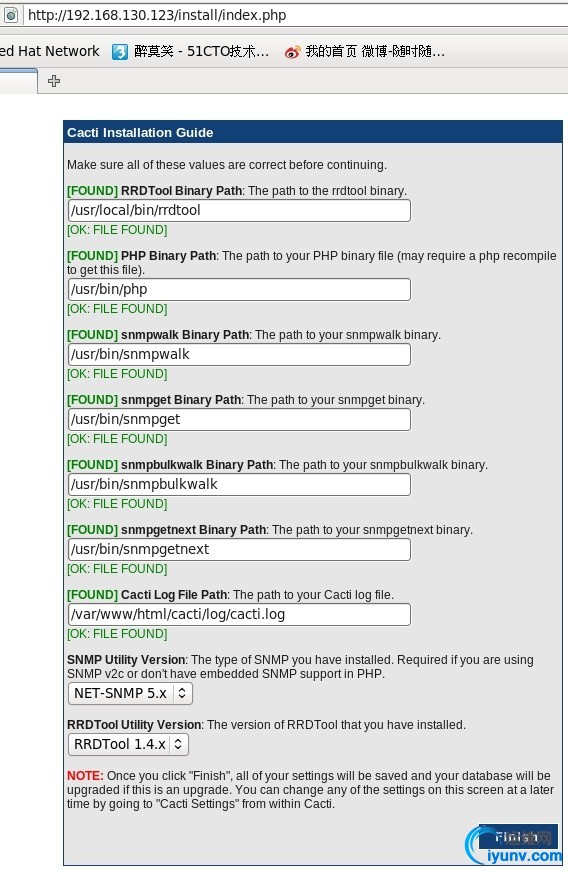

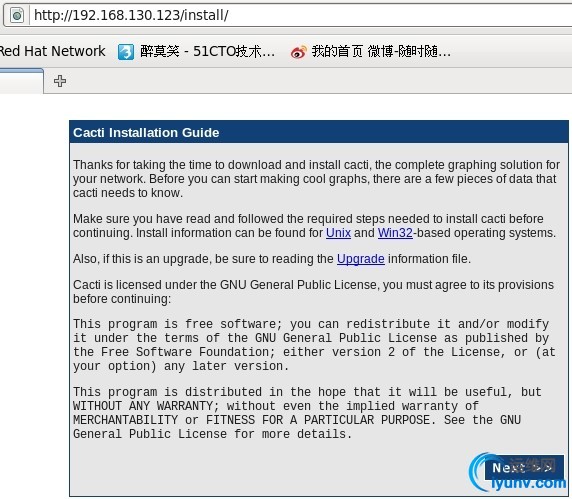

在浏览器上访问本地IP进行安装，默认登录用户密码均为admin

客户机配置（被控端——snmpd）
linux被控主机到配置，需要安装net-snmp,lm_sensors软件包。然后适当修改/etc/snmp/snmpd.conf文件，启动snmpd服务即可！

1	[iyunv@localhost ~]# vim /etc/snmp/snmpd.conf

找到并修改：
com2sec notConfigUser  172.16.208.130     public    //服务器IP和共同体名
access  notConfigGroup ""      any       noauth    exact  all none none
view all    included  .1                               80        //去掉注释
保存退出

1	[iyunv@localhost ~]# service snmpd start

window被控端配置

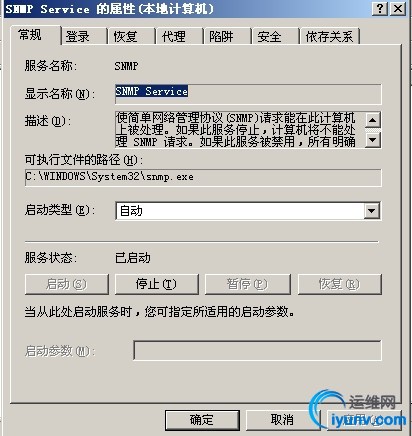

安装好SNMP服务。然后设置SNMP服务，启动并重新启动。

Cacti的使用及插件
在cacti的web管理页面中
添加被控端：

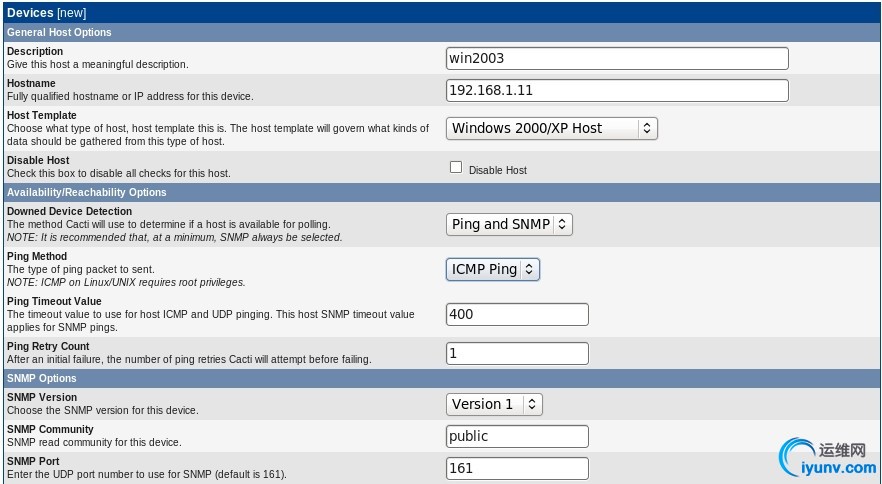

Management——>Devices，右上角有Add，主机描述，地址，轮巡，共同体名等填写完整，create完成添加。



设置监控项目。

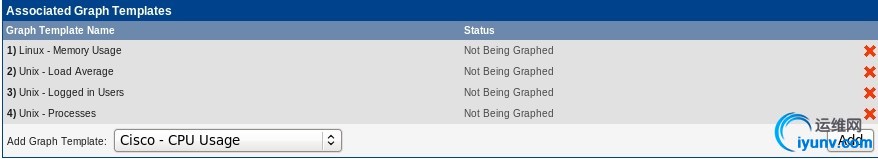

在刚才创建好的主机，页面下有木块可以添加。针对linux被控端可以应该在Associated Graph Templates添加Unix - Processes。



生成监控图像：
Create——>New Graphs可以选择监控的主机，包括监控主机的设备。
添加图像到检测树。
Management——>Graph Trees，页面有个Default Tree，单击进去有Add添加！！


定期采集检测树据。
需要使用PHP程序解析执行poller.php页面来采集数据，因此做成任务计划。

1 2 3

[iyunv@localhost ~]# su - runct [runct@localhost ~]$ php /var/www/html/cacti/poller.php [runct@localhost ~]$crontab -e

*/1 * * * * /usr/bin/php /var/www/html/cacti/poller.php &> /dev/null
保存退出

1 2	[runct@localhost ~]$ exit [iyunv@localhost ~]# service crond start

等一会就可以看到结果！！


添加Monitor、Thold插件
安装PA补丁及monitor、thold插件包

1 2 3 4

[iyunv@localhost ~]# tar zxf cacti-plugin-0.8.7g-PA-v2.8.tar.gz [iyunv@localhost ~]# mysql -u cactiuser -p cactidb < cacti-plugin-arch/pa.sql [iyunv@localhost ~]# cd /var/www/html/cacti/ [iyunv@localhost cacti]# patch -p1 -N < ~/cacti-plugin-arch/cacti-plugin-0.8.7g-PA-v2.8.diff

安装monitor、thold插件。

1 2 3 4 5 6

[iyunv@localhost cacti]# cd /var/www/html/cacti/plugins [iyunv@localhost plugins]# tar zxf /root/monitor-0.8.2.tar.gz -C /var/www/html/cacti/plugins/ [iyunv@localhost plugins]# tar zxf /root/setting-0.5.tar.gz -C /var/www/html/cacti/plugins/ [iyunv@localhost plugins]# tar zxf /root/thold-0.4.3.tar.gz -C /var/www/html/cacti/plugins/ [iyunv@localhost plugins]# mysql -u cactiuser -p cactidb < monitor/monitor.sql [iyunv@localhost plugins]# mysql -u cactiuser -p cactidb < thold/thold.sql

在web界面上Utilities——>System Utilities，页面中的admin，里面将所有插件勾上。

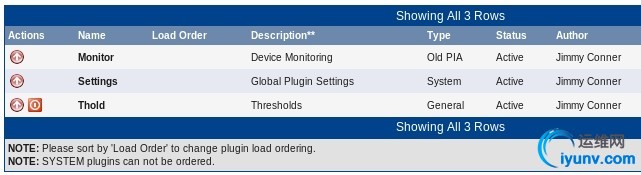

在Configuration——>Plugin Management把所有服务开启。

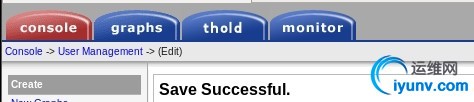

若在头部导航中只看到thold而没有monitor，则回到Utilities——>System Utilities，页面中的admin，里面将所有插件勾上。


使用状态见识插件—Monitor
左侧导航栏Configuration——>Settings，页面上Misc，将View设为Tiles，如图：


这样，在monitor上的监控主机就好看多了！！


使用阈值警告插件—Thold
左侧导航栏Configuration——>Settings，页面上Thresholds和Mail/DNS两项！！
设置如下图：
Thresholds

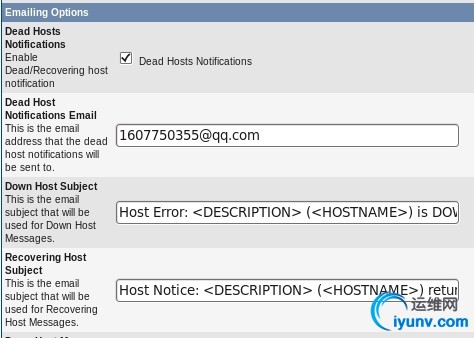

Mail/DNS：



SMTP地址解析可以用nslookup来获取。


可以用Send a Test Email测试发送邮件是否ok。

关联需要预警到检测项目：
在Templates——>Threshold Templates，页面中进行添加

例如添加内存监控：

Templates——Threshold Templates——Add——ucd/net-Memory-Free，mem_free，create。
Create——New Graphs，把监控的项选上，保存！！

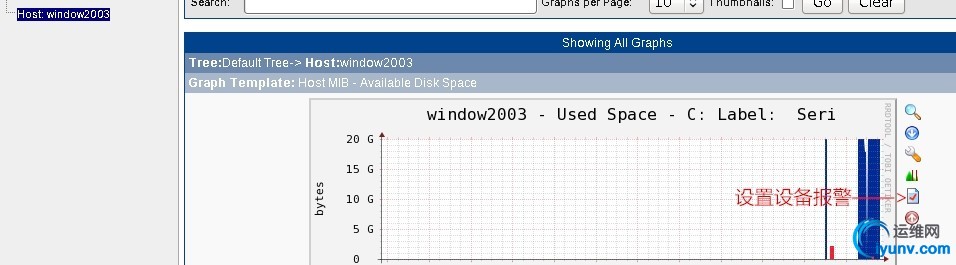

头部导航：monitor——选择主机（如win2003），单击进入物理内存Physical Memory，右边有个小勾。



一旦出发阈值，就会发送邮件警报！！
cacti的图形界面友好，而且数据采集统计精细。但报警功能相对与nagios来说较弱，而且轮巡报警时间为5分钟，若要实时则需要安装新插件，这也是和nagios不可比拟的。虽然nagios本身也是依赖插件，但其报警功能强大，因此工作环境上通常是cacti与nagios整合在一起。
