使用主机telnet远程管理路由器和交换机的详细过程及截图

wer2122121

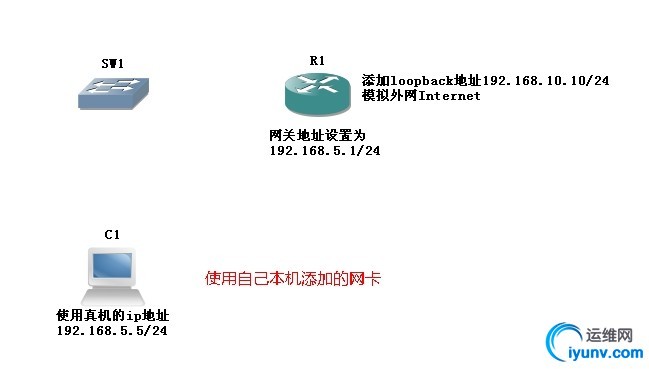

拓扑结构和规划如下所示：首先把拓扑图的线连好

软件是GNS3

我连接的是本地连接5是我自己添加的网卡

记得添加网卡的配置必须是下面这样的，并配置了IP地址默认网关是你配的路由器和真机连接的那个接口的地址

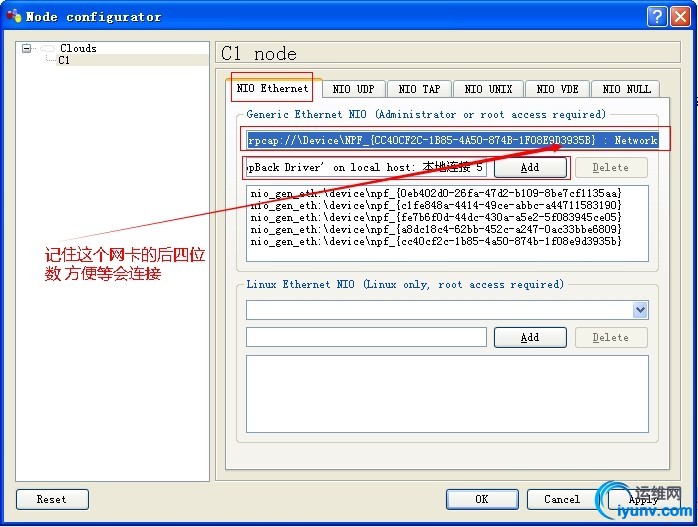

在连接拓扑的时候如果不确定自己要连的是哪个网卡可以右击PC机配置进行查看

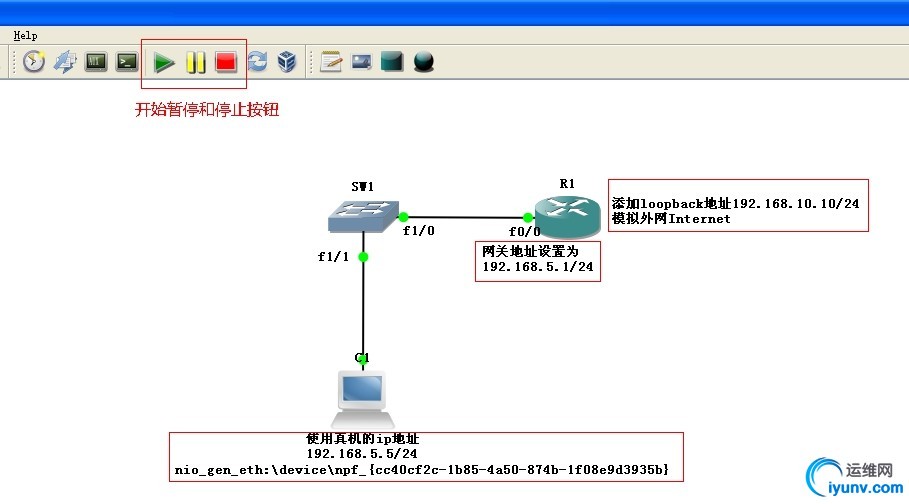

连接之后点击开始运行拓扑

下面开始配置步骤：思路是先做路由器和交换机最后主机

步骤一、在R1上面配置端口IP地址做为网关，然后再配置loopback的IP地址用来模拟外网Internet

步骤二、在SW1交换机上配置一个虚拟管理地址。如果有需要还要配置双工和速率，因为他连接的是路由器（当然如果双工不匹配在路由器的f0/0端口上也要配置）

步骤三、在R1和SW1上配置VTY密码和进入特权模式的密码

步骤四、在真机上的cmd命令提示符下进行远程登录路由器和交换机等设备进行管理和维护。（如果是不同网段的交换机要在交换机上面配置默认网关）

具体配置过程及截图如下：

步骤一、在R1上面配置端口IP地址做为，然后再配置loopback的IP地址用来模拟外网Internet

步骤二、在SW1交换机上配置一个管理地址（虚拟IP地址）。如果有需要还要配置双工和速率，因为他连接的是路由器（当然如果双工不匹配在路由器的f0/0端口上也要配置）

上面已经显示了双工不配置所以这边也要进端口配置双工和速率

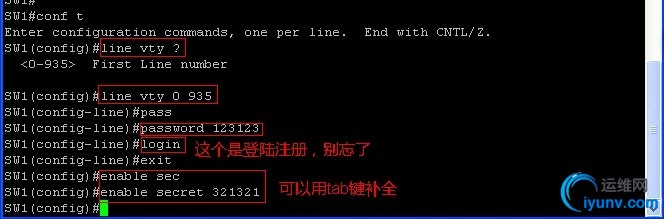

步骤三、在R1和SW1上配置VTY密码和进入特权模式的密码

步骤四、在真机上的cmd命令提示符下进行远程登录路由器和交换机等设备进行管理和维护。（如果是不同网段的交换机要在交换机上面配置默认网关）

先ping一下测试连通性。

然后在输入你要telnet登陆管理的路由器或交换机的IP地址

会自动跳转到这个页面，提示你输入密码，这个就是VTY的密码

然后输入enable会提示输入特权模式的密码

由于二层交换机不能在端口上直接配IP地址所以要配置一个虚拟的IP地址做为管理地址。一般情况下配置vlan 1（因为默认所有接口都在vlan 1里面）

登录之后提示输入密码

OK路由器和交换机只要能进入特权模式，基本就说明你可以随意进行配置了。就算是有了最高权限。

配置交换机默认网关的方法命令：

SW1(config)#ip default-gateway 加网关ip地址
