linux下网卡bonding配置

5t4we

一、bonding技术
bonding(绑定)是一种linux系统下的网卡绑定技术，可以把服务器上n个物理网卡在系统内部抽象(绑定)成一个逻辑上的网卡，能够提升网络吞吐量、实现网络冗余、负载等功能，有很多优势。
bonding技术是linux系统内核层面实现的，它是一个内核模块(驱动)。使用它需要系统有这个模块, 我们可以modinfo命令查看下这个模块的信息, 一般来说都支持.
# modinfo bonding
bonding的七种工作模式:
bonding技术提供了七种工作模式，在使用的时候需要指定一种，每种有各自的优缺点.
balance-rr (mode=0)       两块网卡都工作，但是与网卡相连的交换机端口必须做特殊配置（这两个端口应该采取聚合方式），因为做bonding的这两块网卡是使用同一个MAC地址.
active-backup (mode=1)  表示fault-tolerance (active-backup)提供冗余功能，工作方式是主备的工作方式,也就是说默认情况下只有一块网卡工作,另一块做备份。bonding只能提供链路监测，即从主机到交换机的链路是否接通。如果只是交换机对外的链路down掉了，而交换机本身并没有故障，那么bonding会认为链路没有问题而继续使用。 miimon是用来进行链路监测的。比如:miimon=80，那么系统每100ms监测一次链路连接状态，如果有一条线路不通就转入另一条线路。
mode=2 表示 XOR policy 为平衡策略。此模式提供负载平衡和容错能力
mode=3 表示 broadcast 为广播策略。此模式提供了容错能力
mode=4 表示 IEEE 802.3ad Dynamic link aggregation 为 IEEE 802.3ad 为 动态链接聚合。该策略可以通过 xmit_hash_policy 选项从缺省的 XOR 策略改变到其他策略。
mode=5 表示 Adaptive transmit load balancing 为适配器传输负载均衡。该 模式的必要条件：ethtool 支持获取每个 slave 的速率
balance-alb (mode=6)     有高可用 ( 容错 )和负载均衡的功能，不需要交换机配置  (流量分发到每个接口不是特别均衡)，做bonding的这两块网卡是使用不同的MAC地址
二、Centos7配置bonding
环境:
系统: Centos7
网卡: em1、em2
bond0：172.16.10.183
负载模式: mode6（adaptive load balancing）

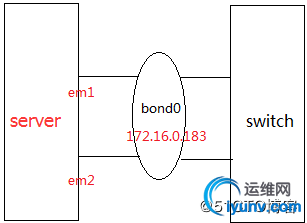

服务器上两张物理网卡em1和em2, 通过绑定成一个逻辑网卡bond0，bonding模式选择mode6
注意: ip地址配置在bond0上, 物理网卡不需要配置ip地址。
1、关闭和停止NetworkManager服务

systemctl stop NetworkManager.service     # 停止NetworkManager服务
systemctl disable NetworkManager.service  # 禁止开机启动NetworkManager服务

ps: 一定要关闭，不关会对做bonding有干扰
2、加载bonding模块
modprobe --first-time bonding
没有提示说明加载成功, 如果出现modprobe: ERROR: could not insert 'bonding': Module already in kernel说明你已经加载了这个模块, 就不用管了
你也可以使用lsmod | grep bonding查看模块是否被加载

lsmod | grep bonding
bonding               136705  0

3、创建基于bond0接口的配置文件
vim /etc/sysconfig/network-scripts/ifcfg-bond0
修改成如下，根据你的情况:

DEVICE=bond0
TYPE=Bond
IPADDR=172.16.10.183
NETMASK=255.255.255.0
GATEWAY=172.16.10.1
DNS1=114.114.114.114
USERCTL=no
BOOTPROTO=none
ONBOOT=yes
BONDING_MASTER=yes
BONDING_OPTS="mode=6 miimon=100"

上面的BONDING_OPTS="mode=6 miimon=100" 表示这里配置的工作模式是mode6(adaptive load balancing), miimon表示监视网络链接的频度 (毫秒), 我们设置的是100毫秒, 根据你的需求也可以指定mode成其它的负载模式。
4、修改em1接口的配置文件
vim /etc/sysconfig/network-scripts/ifcfg-em1
修改成如下:

DEVICE=em1
USERCTL=no
ONBOOT=yes
MASTER=bond0                  # 需要和上面的ifcfg-bond0配置文件中的DEVICE的值对应
SLAVE=yes
BOOTPROTO=none

5、修改em2接口的配置文件
vim /etc/sysconfig/network-scripts/ifcfg-em2
修改成如下:

DEVICE=em2
USERCTL=no
ONBOOT=yes
MASTER=bond0                 # 需要和上的ifcfg-bond0配置文件中的DEVICE的值对应
SLAVE=yes
BOOTPROTO=none

6、测试
重启网络服务
systemctl restart network.service

# cat /proc/net/bonding/bond0
Bonding Mode: adaptive load balancing   // 绑定模式: 当前是ald模式(mode 6), 也就是高可用和负载均衡模式
Primary Slave: None
Currently Active Slave: em1
MII Status: up                           // 接口状态: up(MII是Media Independent Interface简称, 接口的意思)
MII Polling Interval (ms): 100           // 接口轮询的时间隔(这里是100ms)
Up Delay (ms): 0
Down Delay (ms): 0
Slave Interface: em1                     // 备接口: em0
MII Status: up                           // 接口状态: up(MII是Media Independent Interface简称, 接口的意思)
Speed: 1000 Mbps                         // 端口的速率是1000 Mpbs
Duplex: full                             // 全双工
Link Failure Count: 0                    // 链接失败次数: 0
Permanent HW addr: 84:2b:2b:6a:76:d4      // 永久的MAC地址
Slave queue ID: 0
Slave Interface: em1                     // 备接口: em1
MII Status: up                           // 接口状态: up(MII是Media Independent Interface简称, 接口的意思)
Speed: 1000 Mbps
Duplex: full                             // 全双工
Link Failure Count: 0                    // 链接失败次数: 0
Permanent HW addr: 84:2b:2b:6a:76:d5     // 永久的MAC地址
Slave queue ID: 0

三、Centos6配置bonding

Centos6配置bonding和上面的Cetons7做bonding基本一样，只是配置有些不同.
系统: Centos6
网卡: em1、em2
bond0：172.16.10.183
负载模式: mode1（adaptive load balancing） # 这里的负载模式为1，也就是主备模式.
1、关闭和停止NetworkManager服务

service  NetworkManager stop
chkconfig NetworkManager off

ps: 如果有装的话关闭它，如果报错说明没有装这个，那就不用管
2、加载bonding模块
modprobe --first-time bonding
3、创建基于bond0接口的配置文件
vim /etc/sysconfig/network-scripts/ifcfg-bond0
修改如下 (根据你的需要)：

DEVICE=bond0
TYPE=Bond
BOOTPROTO=none
ONBOOT=yes
IPADDR=172.16.10.183
NETMASK=255.255.255.0
GATEWAY=172.16.10.1
DNS1=114.114.114.114
USERCTL=no
BONDING_OPTS="mode=6 miimon=100"

4、加载bond0接口到内核
vi /etc/modprobe.d/bonding.conf
修改成如下:
alias bond0 bonding
5、编辑em1、em2的接口文件
vim /etc/sysconfig/network-scripts/ifcfg-em1
修改成如下:

DEVICE=em1
MASTER=bond0
SLAVE=yes
USERCTL=no
ONBOOT=yes
BOOTPROTO=none

vim /etc/sysconfig/network-scripts/ifcfg-em2
修改成如下:

DEVICE=em2
MASTER=bond0
SLAVE=yes
USERCTL=no
ONBOOT=yes
BOOTPROTO=none

6、加载模块、重启网络与测试
modprobe bonding
service network restart
7、查看bondo接口的状态
cat /proc/net/bonding/bond0

Bonding Mode: fault-tolerance (active-backup)  # bond0接口当前的负载模式是主备模式
Primary Slave: None
Currently Active Slave: em2
MII Status: up
MII Polling Interval (ms): 100
Up Delay (ms): 0
Down Delay (ms): 0

Slave Interface: em1
MII Status: up
Speed: 1000 Mbps
Duplex: full
Link Failure Count: 2
Permanent HW addr: 84:2b:2b:6a:76:d4
Slave queue ID: 0

Slave Interface: em2
MII Status: up
Speed: 1000 Mbps
Duplex: full
Link Failure Count: 0
Permanent HW addr: 84:2b:2b:6a:76:d5
Slave queue ID: 0
