OpenStack Neutron配置虚拟机访问外网

sunren

　　配置完成后的网络拓扑如下：

　　当前环境：
　　X86服务器1台
　　Ubuntu 16.04
　　DevStack搭建OpenStack
　　网络拓扑：
　　外部网络：192.168.98.0/24
　　内部网络：10.0.0.0/24
　　网络连接： Flat Bridge

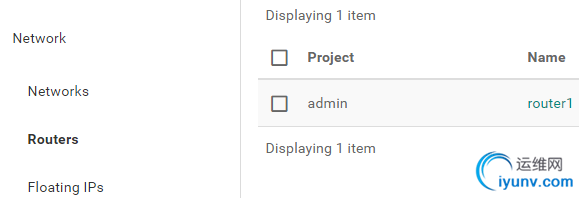

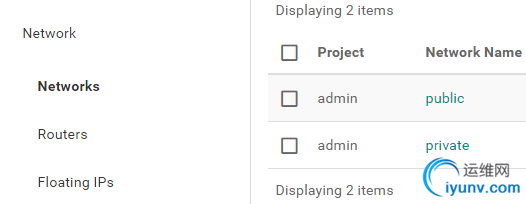

　　1.    通过Horizon按顺序删除已有的Router、Public和Private网络。
　　注：DevStack默认安装的Public网络为172.24.4.1/24，经常都不能与生产或者实验环境的网络匹配，故先删除掉当前已用网络。



　　2.    编辑/etc/network/interfaces，填写如下内容。



# This file describes the network interfaces available on your system
# and how to activate them. For more information, see interfaces(5).
# The loopback network interface
auto lo
iface lo inet loopback
# The primary network interface
auto p4p1
iface p4p1 inet static
address 0.0.0.0
netmask 0.0.0.0
auto br-ext
iface br-ext inet static
address 192.168.98.122
netmask 255.255.255.0
gateway 192.168.98.1
dns-nameservers 218.6.200.139

　　注：p4p1为X86服务的物理网卡名称，br-ext为待使用的bridge。
　　3.     删除DevStack默认创建的虚拟bridge。
　　注：OpenStack Neutron默认使用Openvswitch进行网络虚拟化。
　　使用下述命令查看DevStack默认创建的虚拟bridge。
　　$ ovs-vsctl show
　　使用下述命令删除DevStack默认创建的虚拟bridge。
　　$ ovs-vsctl del-br br-ex
　　$ ovs-vsctl del-br br-int
　　$ ovs-vsctl del-br br-tun
　　4.     修改Neutron原有的Physical Network（从Public修改ext）。
　　编辑/etc/neutron/plugins/ml2/ml2_conf.ini，修改下述蓝色部分。

[ml2_type_flat]
flat_networks = ext,

[ml2_type_vlan]

　　network_vlan_ranges = ext

[ovs]
datapath_type = system
bridge_mappings = ext:br-ext
tunnel_bridge = br-tun

　　5.     添加新的虚拟bridge。
　　使用下述命令创建的新的虚拟bridge。
　　$ ovs-vsctl add-br br-ext
　　$ ovs-vsctl add-port br-ext p4p1
　　注：p4p1为X86服务的物理网卡名称，br-ext为待使用的bridge。


　　6.     重启Network和Neutron主服务。
　　$ service networking restart
　　$ service devstack@q-svc restart
　　$ service devstack@q-agt restart
　　7.     通过Horizon重新创建PublicSite。

　　8.     通过Horizon重新创建PrivateSite。

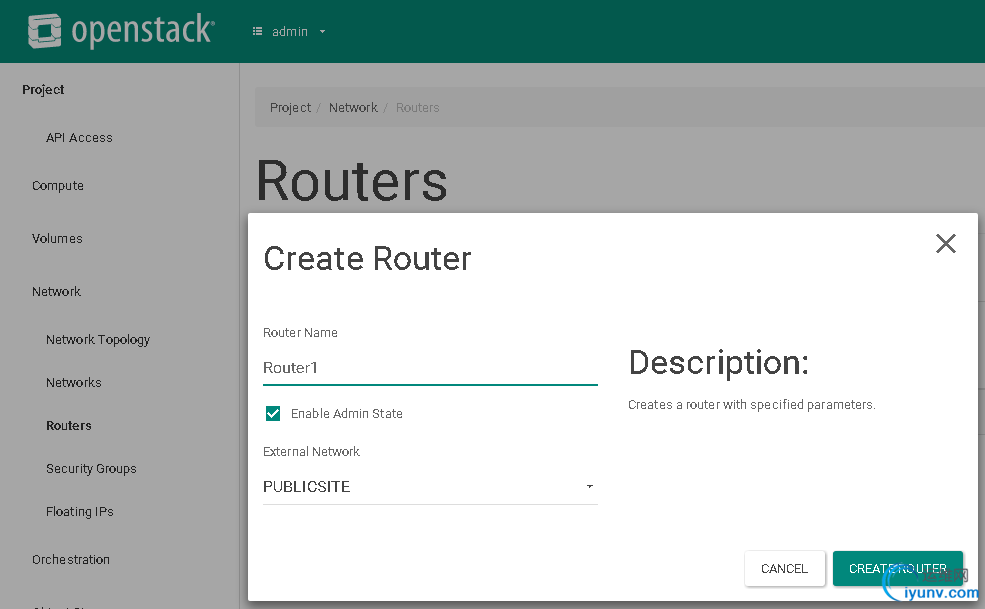

　　9.     通过Horizon重新创建Router。

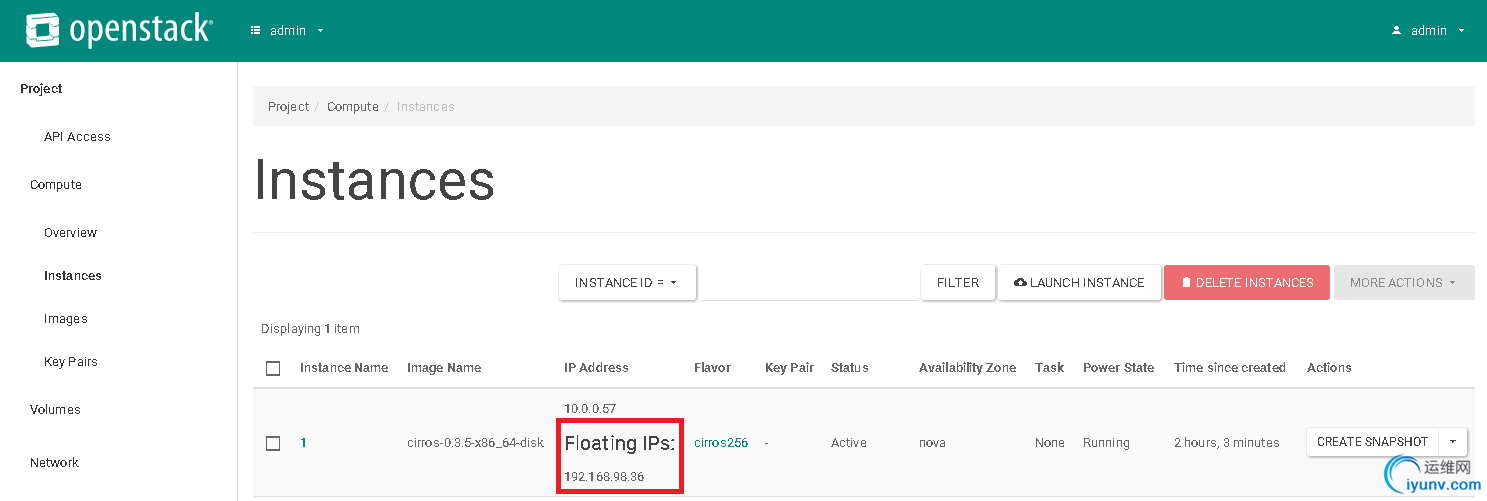

　　10.     创建虚拟机并分配Floating IP。

　　11.     设置Security Group保证可以Ping和SSH到Floating IP。

注：Security Group Rules如下：

ALL ICMP INGRESS CIDR 0.0.0.0

ALL TCP INGRESS CIDR 0.0.0.0



12.     完成后测试创建的虚拟机能否访问外网以及外网能否通过Floating IP访问创建的虚拟机。
