　　前面我们创建了 Pool，VIP 并添加了 Member。今天将创建 Monitor，然后测试 LBaaS 是否能够正常工作。
创建 Monitor
　　LBaaS 可以创建 monitor，用于监控 Pool Member 健康状态。
如果某个 member 不能正常工作，monitor 会将其状态设置为 down，从而避免将后续请求转发给它。
　　下面我们为 Pool 添加一个 monitor。
在 Monitors 标签页中点击 “Add Monitor” 按钮
　　
　　Type 选择 “HTTP”，含义是通过 HTTP 检查 member 的健康状态。
Delay 设置为 “10”，含义是 10 秒检查一次 member 的状态。
Timeout 设置为 “5”，含义是如果 member 在 5 秒内无法应答，则超时。
Max Reties 设置为 “3”，含义是如果尝试 3 次都超时或者失败，则将 member 状态设置为 down。
　　HTTP Method 设置为 “GET”
URL 设置为 “/”
Expected HTTP Status Codes 设置为 “200”
　　上面三项的含义是通过 HTTP GET 请求 member “/” URL，如果返回码为 200，则认为 member 状态正常。
　　

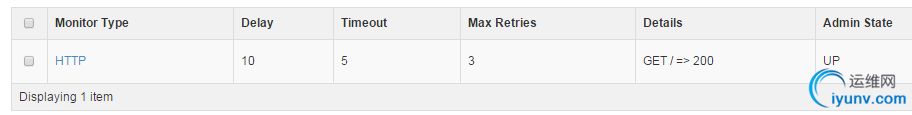

　　点击 “Add”，monitor 创建成功。
　　
　　下面将新建的 monitor 添加到 pool 。

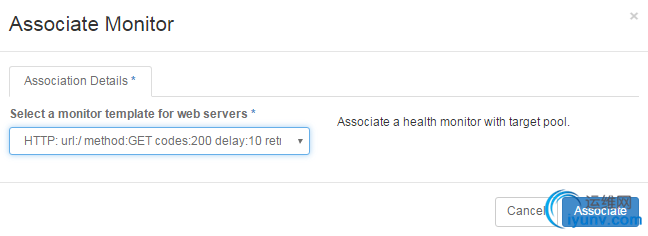

在 “web servers” 的操作列表中点击 “Associate Monitor”
　　
　　选择我们刚刚创建的 monitor。
　　
　　点击 “Associate”。
测试 LBaaS
　　经过上面的设置，我们创建了包含 member “Web1” 和 “Web2” 的 Pool “web servers”，并添加了 monitor。
准备就绪，可以测试 load balancer 是否正常工作了。
　　首先在 Web1 和 Web2 中启动 HTTP 服务，在 80 端口监听
　　
　　
　　这里我们使用 python 提供的 SimpleHTTPServer 模块启动了 HTTP 服务。
web server 的 index.html 显示当前访问的是哪个 member。
　　在 router 的 namespace 上多次执行 curl 172.16.100.11（VIP）
　　
　　测试结果显示每次访问的都是 Web2 这个 member。
为什么没有访问到 Web1 呢？
　　还记得我们前面讨论的内容吗：
Load Balance Method -- ROUND_ROUBIN
Session Persistence -- SOURCE_IP
　　在这种配置下，第一个 curl 请求 HAProxy 通过 ROUND_ROUBIN 选择了 Web2。
而后续的请求，HAProxy 则会应用 SOURCE_IP 机制，仍然选择 Web2。
　　下面我们修改一下配置。在 “web servers” 的操作列表中点击 “Edit VIP”。
　　
　　选择 “No session persistence” 并保存。
　　
　　再进行 curl 测试。
　　
　　可以看到已经在 “Web1” 和 “Web2” 之间 round robin 了。
　　下一节我们将分析 LBaaS 的内部实现和工作机制。
