深入浅出新一代云网络——VPC中的那些功能与基于OpenStack Neutron的实现（四）-云主机vip与vip绑定浮动IP

王艳玲

　　在openstack环境创建的多台云主机配置keepalived作主备，默认情况下无法生效，直接对云主机一张网卡配置两个IP进行测试也是同样结果，因为：

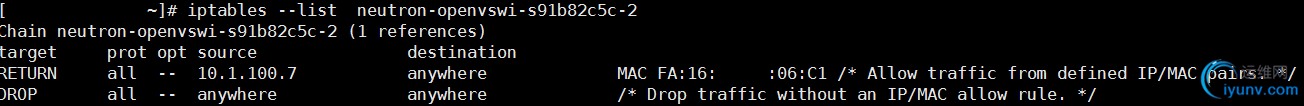

　　可以看到，port所在的宿主机上iptables 对 MAC地址和IP进行了限制。所以需要如下操作：
　　pre.   确认云主机网卡port_id



nova interface-list [vm_id]

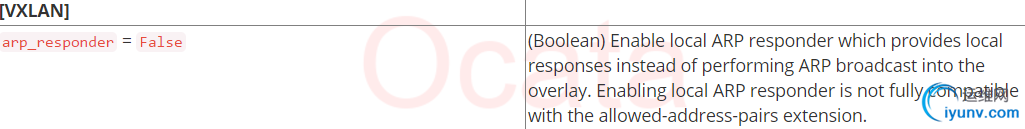

　　1.  确认 ml2 配置中



arp_responder = False
　　 或 未配置(因为默认为false)；
　　
　　2.  对需要配置vip的port，可以直接 disable 安全组 (不推荐)：



neutron port-update --no-security-groups --port-security-enabled=False [port_id]
　　    eg.



neutron port-update --no-security-groups --port-security-enabled=False aaaaaaaa-aaaa-aaaa-aaaa-aaaaaaaaaaaa
　　     也可以使用 allowed-address-pair功能 (推荐) ：



neutron port-update --allowed-address-pair ip_address=[CIDR] [port_id]
　　 ,如  :
　　    eg.

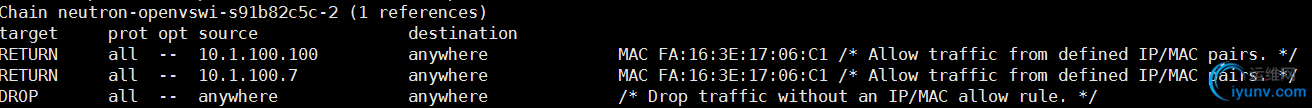

neutron port-update --allowed-address-pair ip_address=10.1.100.100 aaaaaaaa-aaaa-aaaa-aaaa-aaaaaaaaaaaa
　　

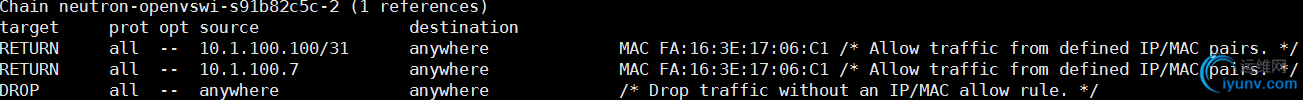

neutron port-update --allowed-address-pair ip_address=10.1.100.100/31 aaaaaaaa-aaaa-aaaa-aaaa-aaaaaaaaaaaa

　　到这一步为止，云主机内配置上面的 vip 就已经可以使用了。
　　3.  为了避免后续创建的云资产占用vip ，创建闲置的port，占用掉vip地址：



neutron port-create --fixed-ip ip_address=[IP_ADDR] [network_id]


neutron port-create --fixed-ip ip_address=10.1.100.100 bbbbbbbb-bbbb-bbbb-bbbb-bbbbbbbbbbbb
　　此时这个port 只是一个DB里的一个记录，不会在宿主机上创建tap设备或增加iptables chain，不用担心额外的资源损耗。它的用途仅仅是占用IP地址以免被其它资源使用而已。

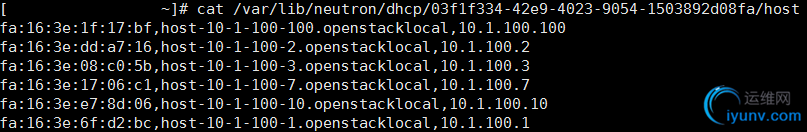

　　如下图，dhcp不会再分配 10.1.100.100 这个ip
　　
　　接下来开始将浮动IP绑定给vip，平时我们在dashboard处是给云主机绑定浮动IP，常用的CLI /api 是



nova  floating-ip-associate <server>  <address>
　　，可这样浮动IP绑定的是云主机网卡原始IP （10.1.100.7），不是vip （10.1.100.100）

　　，所以我们得使用neutron 的相关接口。
　　4.   创建浮动IP



neutron floatingip-create [floating_net_id]


neutron floatingip-create cccccccc-cccc-cccc-cccc-cccccccccccc
　　5.   绑定



neutron floatingip-associate [floatingip_id] [port_id]
　　先将刚才通过nova CLI 绑定的解绑

　　开始绑定



neutron floatingip-associate cccccccc-cccc-cccc-cccc-cccccccccccc aaaaaaaa-aaaa-aaaa-aaaa-aaaaaaaaaaaa
　　再去l3 节点的net ns里可以看到

　　已经绑定的是 vip （10.1.100.100） 了
