使用Grafana 展示Docker容器的监控图表并设置邮件报警规则

efn阿克说

　　一、Docker 容器监控报警方式

　　接着上篇文章的记录，看到grafana的版本已经更新到v4.1.1了，并且在4.0以后的版本中，加入了Alert Notifications 功能，这样在对容器 监控完，可以加入报警规则。根据官网介绍，报警方式也有很多种，常见的Email、Slack即时通讯、webhook等。
　　本篇记录的是邮件的报警设置。环境和上篇基本一致，都是在Docker 平台测试环境下，另外本篇使用的grafana容器的版本是用的 dockerhub上最新版本，该版本为grafana/grafana：latest； 还有一点需要说明，由于该容器是使用了docker file 生成的，并且容器进程grafana-server 的服务启动脚本是run.sh，所以我们要对run.sh进行修改，之后重启容器，然后去界面上配置。
　　整体大概步骤：创建容器-->修改容器内的run.sh文件，添加smtp相关配置 -->重启容器-->登陆grafana 界面，添加报警Notifications-->添加inFluxdb数据源-->编辑Graph，定义报警规则-->测试报警邮件验证
　　二、部署grafana容器并配置邮件报警
　　1.运行创建一个grafana 容器



[iyunv@docker ~]# docker run -d -p 80:3000 -e INFLUXDB_HOST=localhost -e INFLUXDB_PORT=8086 -e INFLUXDB_NAME=cadvisor -e INFLUXDB_USER=root -e INFLUXDB_PASS=root --link influxsrv:influxsrv --name grafana-alerting grafana/grafana
f9495c492b9e4c735f0002d47fc4af668691f83e60b70d7b09defbfa2c806f6d
　　2.修改容器内grafana服务运行的脚本
　　分为2种方法，
　　第一种：
　　将grafana-alerting 容器内的 run.sh 拷贝到宿主机上进行修改，修改完成后再copy 过去 覆盖替换即可



[iyunv@docker ~]# docker cp grafana-alerting:/run.sh /tmp/run.sh
　　编辑/tmp/run.sh 文件（后面会给出文件完整内容）修改完成后，将该脚本替换容器内的脚本



[iyunv@docker ~]# docker cp /tmp/run.sh grafana-alerting:/run.sh
　　第二种：
　　进入到容器内，先apt-get update 更新系统，之后安装vim（默认官方镜像内，没有找到vim、vi、nano类似的编辑器。我是没有找到哈，也许可能会有），这个方式就不细说了吧。
　　run.sh 文件完整内容如下：



#!/bin/bash -e
: "${GF_PATHS_DATA:=/var/lib/grafana}"
: "${GF_PATHS_LOGS:=/var/log/grafana}"
: "${GF_PATHS_PLUGINS:=/var/lib/grafana/plugins}"
: "${GF_SMTP_ENABLED:=true}"
: "${GF_SMTP_HOST:=smtp.163.com:25}"
: "${GF_SMTP_USER:=fkcloudstack@163.com}"
: "${GF_SMTP_PASSWORD:=fuck123}"
: "${GF_SMTP_FROM_ADDRESS:=fkcloudstack@163.com}"
chown -R grafana:grafana "$GF_PATHS_DATA" "$GF_PATHS_LOGS"
chown -R grafana:grafana /etc/grafana
if [ ! -z ${GF_AWS_PROFILES+x} ]; then
mkdir -p ~grafana/.aws/
touch ~grafana/.aws/credentials
for profile in ${GF_AWS_PROFILES}; do
access_key_varname="GF_AWS_${profile}_ACCESS_KEY_ID"
secret_key_varname="GF_AWS_${profile}_SECRET_ACCESS_KEY"
region_varname="GF_AWS_${profile}_REGION"
if [ ! -z "${!access_key_varname}" -a ! -z "${!secret_key_varname}" ]; then
echo "[${profile}]" >> ~grafana/.aws/credentials
echo "aws_access_key_id = ${!access_key_varname}" >> ~grafana/.aws/credentials
echo "aws_secret_access_key = ${!secret_key_varname}" >> ~grafana/.aws/credentials
if [ ! -z "${!region_varname}" ]; then
echo "region = ${!region_varname}" >> ~grafana/.aws/credentials
fi
fi
done
chown grafana:grafana -R ~grafana/.aws
chmod 600 ~grafana/.aws/credentials
fi
if [ ! -z "${GF_INSTALL_PLUGINS}" ]; then
OLDIFS=$IFS
IFS=','
for plugin in ${GF_INSTALL_PLUGINS}; do
grafana-cli  --pluginsDir "${GF_PATHS_PLUGINS}" plugins install ${plugin}
done
IFS=$OLDIFS
fi
exec gosu grafana /usr/sbin/grafana-server  \
--homepath=/usr/share/grafana             \
--config=/etc/grafana/grafana.ini         \
cfg:default.paths.data="$GF_PATHS_DATA"   \
cfg:default.paths.logs="$GF_PATHS_LOGS"   \
cfg:default.paths.plugins="$GF_PATHS_PLUGINS"   \
cfg:default.smtp.enabled="$GF_SMTP_ENABLED"   \
cfg:default.smtp.host="$GF_SMTP_HOST"   \
cfg:default.smtp.user="$GF_SMTP_USER"   \
cfg:default.smtp.password="$GF_SMTP_PASSWORD"   \
cfg:default.smtp.from_address="$GF_SMTP_FROM_ADDRESS"
　　文件较容器内的文件只增加了10汗内容。前半部分加入的内容：

: "${GF_SMTP_ENABLED:=true}"　　　　#启用smtp配置
: "${GF_SMTP_HOST:=smtp.163.com:25}"　　　　#smtp服务器的地址：端口
: "${GF_SMTP_USER:=fkcloudstack@163.com}"　　　　#认证的邮箱账户
: "${GF_SMTP_PASSWORD:=fuck123}"　　　　#邮箱密码（注：163使用的客户端授权码作为用户密码）
: "${GF_SMTP_FROM_ADDRESS:=fkcloudstack@163.com}"　　　　#邮箱发件人地址，注意！此处一定要和上面的邮箱认证账户保持一致。不然会报553错误。！！！

　　后半部分加入的内容：

  cfg:default.smtp.enabled="$GF_SMTP_ENABLED"   \
cfg:default.smtp.host="$GF_SMTP_HOST"   \
cfg:default.smtp.user="$GF_SMTP_USER"   \
cfg:default.smtp.password="$GF_SMTP_PASSWORD"   \
cfg:default.smtp.from_address="$GF_SMTP_FROM_ADDRESS"
　　小注释：

　　　　Grafana服务器有一些配置选项，可以在.ini配置文件中指定或使用环境变量指定。默认配置文件路径/etc/grafana/grafana.ini，也可以在启动grafana-server时指定配置文件路径。
　　　　环境变量格式：GF_<SectionName>_<KeyName> ；其中SectionName指的是配置文件中的中括号中的节名称，KeyName 指的是参数名称。要大写。
　　　　cfg:default.smtp.host：这是在grafana 脚本启动时指定的参数。
　　　　　本文属于原创文章，如有转载，请注明出处及链接。来自飞走不可：http://www.cnblogs.com/hanyifeng/p/6293620.html
　　3.修改完脚本，重启该容器，相当于重启服务



[iyunv@docker ~]# docker stop grafana-alerting
grafana-alerting
[iyunv@docker ~]# docker start grafana-alerting
grafana-alerting
　　4.补充：以上修改脚本方式是属于愚笨的一种方式，我的失误，但是我没有仔细测试在docker 创建容器时添加环境变量，多亏了这位朋友 @orientzc 最近提出的问题，原来是我当时运行一个等于‘=’号出了错误导致的。。。。失误失误！！现将更新内容放在这里，主要是修改创建grafana容器时运行的命令，内容如下：



docker run -d -p 80:3000 -e INFLUXDB_HOST=localhost -e INFLUXDB_PORT=8086 -e INFLUXDB_NAME=cadvisor -e INFLUXDB_USER=root -e INFLUXDB_PASS=root \
-e GF_SMTP_ENABLED=true -e GF_SMTP_SKIP_VERIFY=true -e GF_SMTP_HOST=smtp.163.com:25 -e GF_SMTP_USER=fkcloudstack@163.com \
-e GF_SMTP_PASSWORD=fuck123 -e GF_SMTP_FROM_ADDRESS=fkcloudstack@163.com --link influxsrv:influxsrv --name grafana-alerting grafana/grafana
　　这样运行创建容器后，就无需在修改容器内grafana服务运行的脚本了！再次感谢daniellee、torkelo，还有留言的小兄弟 @orientzc！
　　4.打开浏览器，访问http://ip,首页如下：

　　添加一个通知组，（可添加多个，方便分组发送报警设置）

　　Name: 定义一个通知名，可在后期的Graph 添加Alert 报警规则时，指定Send to
　　Type：这里定义的email
　　Email addresses： 定义接收人邮件列表

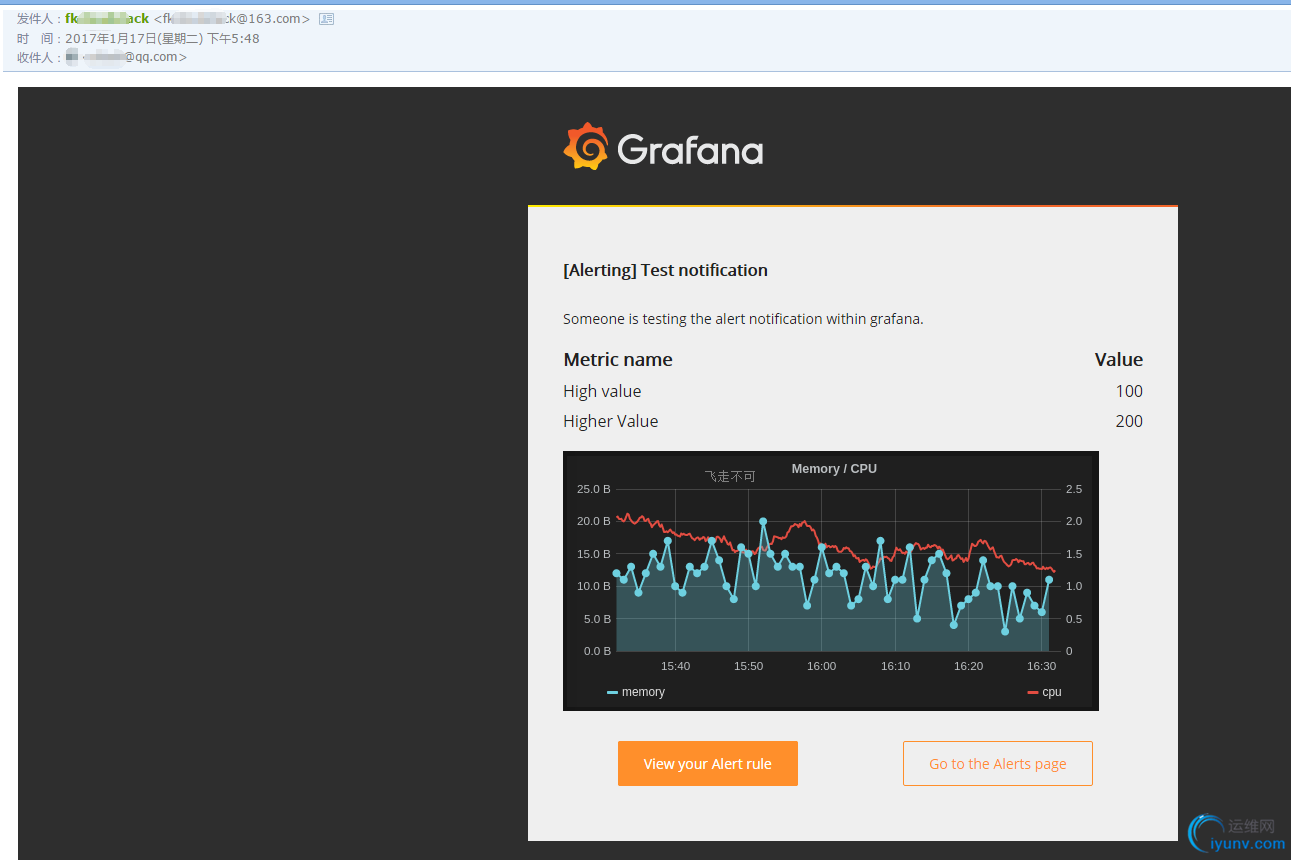

　　最后保存，点击SendTest，如果你的邮箱收到以下邮件，配置就成功了。

　　
5.添加数据源，和上篇内容中添加信息一样。此步就略过啦。
　　6.添加一个Dashboard

　　然后新建一个Graph，编辑，下面有个Alert，，创建一个Alert。如下图：

　　Alert Config 填写内容如下：

　　Notifications处填写如下：
　　主要选择发送到之前定义的通知组

　　7.进入所监控的容器内，使用以下命令模拟内存升高
　　本文属于原创文章，如有转载，请注明出处及链接。来自飞走不可：http://www.cnblogs.com/hanyifeng/p/6293620.html
　　进入容器：



[iyunv@docker ~]# docker exec -it cadvisor /bin/ash
　　使用dd命令，如下：



/ # swapoff -a
/ # dd if=/dev/zero of=/dev/shm/test bs=1k count=80000k
dd: writing '/dev/shm/test': No space left on device
65537+0 records in
65536+0 records out
　　然后观察Grafana的graph 界面，可以发现报警规则已经生效，可以登录设定的邮箱，看下有无收到邮件。

　　邮件内容如下：

　　释放内存，只需要删除/dev/shm/test 文件即可。



/ # rm -f /dev/shm/test

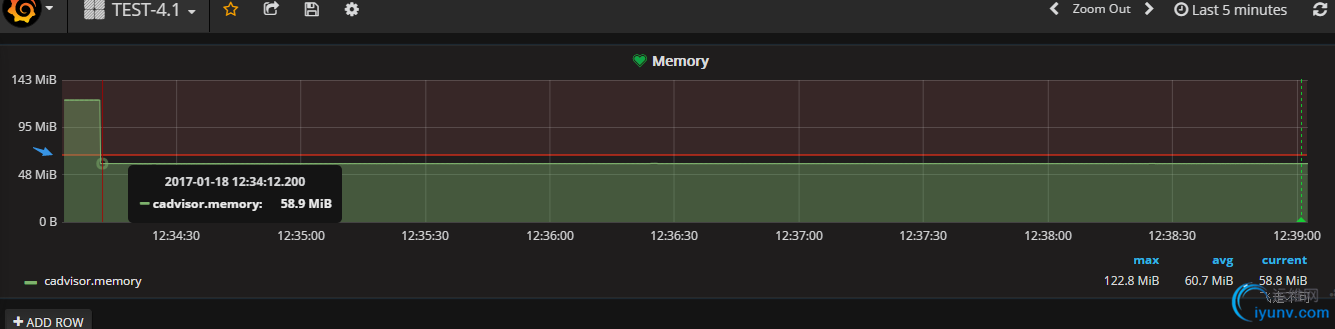

　　等待5分钟（这个5分钟是在报警规则那定义的5m）后，警告就会解除。&hearts; 的颜色也会由红色变成绿色

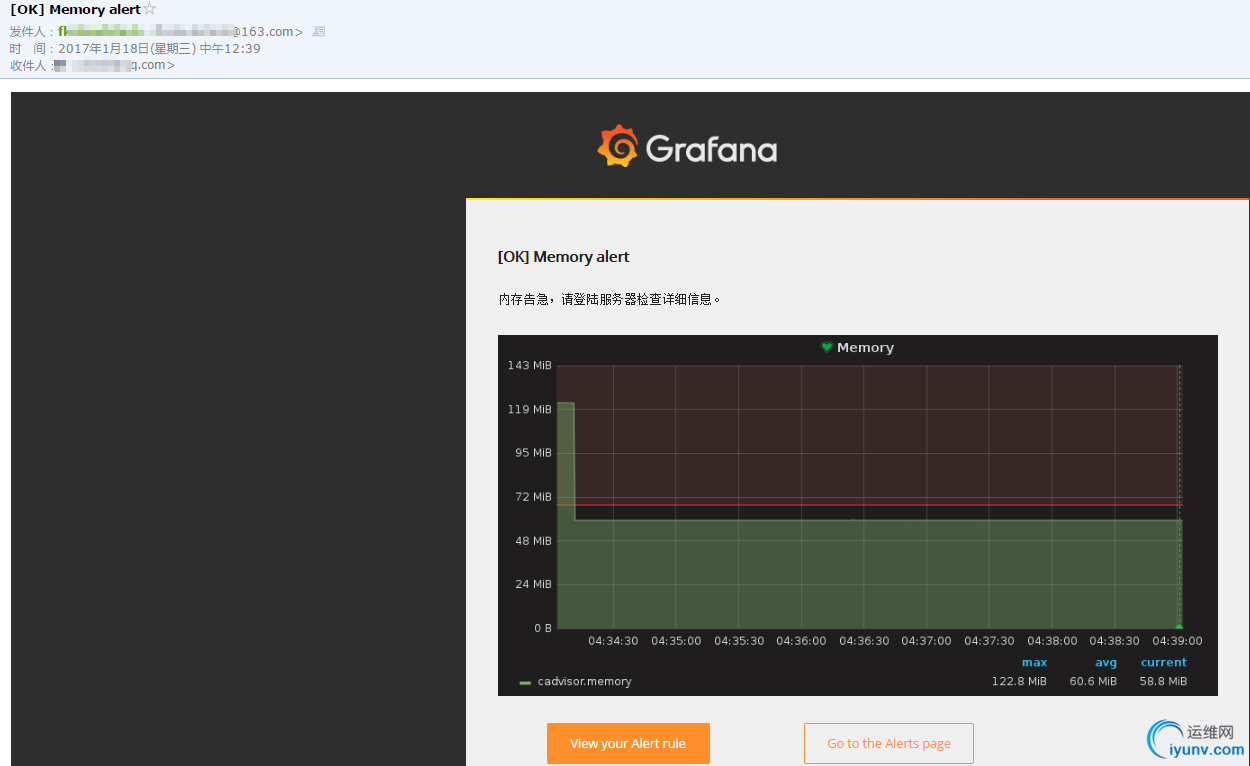

　　OK的邮件也已经收到，如下 :)

　　另外，可以在Alerting--Alert Llist中查看警告列表。

　　三、后记
　　目前Grafana 只支持graph添加报警规则，官方说后续会支持Singlestat和Table 面板，详细介绍的，可以参考这里。grafana监控报警方面暂时学习记录到这里吧，后期有什么扩展学习，在继续分享。文中有不足之处，还望大家多多指教。
　　更新时间：2017-4-20 18：30
　　更新日志：修改创建Ganfana容器时运行的命令，添加SMTP服务的环境变量，支持启动后即可添加notifications 邮箱测试！
　　本文属于原创文章，如有转载，请注明出处及链接。来自飞走不可：http://www.cnblogs.com/hanyifeng/p/6293620.html
