前言
　　在Docker网络——单host网络一文中，我为大家总结了Docker的单机网络相关知识和操作，单机网络比较容易。本文我为大家总结Docker跨主机通信相关知识。同样本文大部分内容以CloudMan的相关教程为基础。

一、Docker 跨主机通信
　　Docker跨主机网络方案包括：

• docker 原生的 overlay 和 macvlan。

• 第三方方案：常用的包括 flannel、weave 和 calico。


　　docker 通过 libnetwork 以及 CNM 将上述各种方案与docker集成在一起。
　　libnetwork 是 docker 容器网络库，最核心的内容是其定义的 Container Network Model (CNM)，这个模型对容器网络进行了抽象，由以下三类组件组成：

1.1 Sandbox
　　Sandbox 是容器的网络栈，包含容器的 interface、路由表和 DNS 设置。 Linux Network Namespace 是 Sandbox 的标准实现。Sandbox 可以包含来自不同 Network 的 Endpoint。也就是说Sandbox将一个容器与另一个容器通过Namespace进行隔离，一个容器包含一个sandbox，每一个sandbox可以有多个Endpoint隶属于不同的网络。

1.2 Endpoint
　　Endpoint 的作用是将 Sandbox 接入 Network。Endpoint 的典型实现是 veth pair。一个 Endpoint 只能属于一个网络，也只能属于一个 Sandbox。

1.3 Network
　　Network 包含一组 Endpoint，同一 Network 的 Endpoint 可以直接通信。Network 的实现可以是 Linux Bridge、VLAN 等。

　　图片截至CLOUDMAN博客。

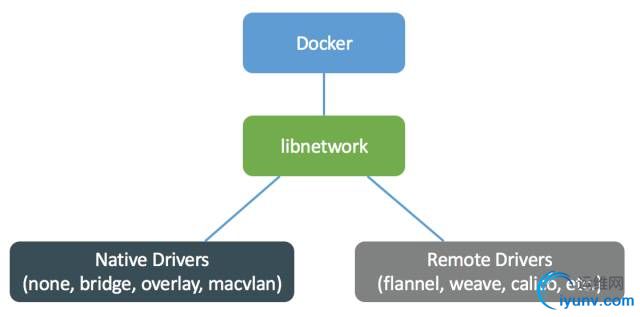

　　libnetwork下包含上述原生的driver以及其他第三方driver。
　　none、bridge网络前面已经介绍。bridge就是网桥，虚拟交换机，通过veth连接其与sandbox。

二、Docker overlay 网络

2.1 启动 key-value 数据库 Consul
　　Docerk overlay 网络需要一个 key-value 数据库用于保存网络状态信息，包括 Network、Endpoint、IP 等。Consul、Etcd 和 ZooKeeper 都是 Docker 支持的 key-vlaue 软件。
　　consul是一种key-value数据库，可以用它存储系统的状态信息等，当然这里我们并不需要写代码，只需要安装consul，之后docker会自动进行状态存储等。最简单的安装consul数据库的方法是直接使用 docker 运行 consul 容器。
　　

docker run -d -p 8500:8500 -h consul --name consul progrium/consul -server -bootstrap　　

　　启动后可以通过 host ip的8500端口查看consul服务。
　　为了让 consul 发现各个 docker 主机节点，需要在各个节点上进行配置。修改各个节点 docker daemon 的配置文件/etc/systemd/system/docker.service。在 ExecStart 最后添加
　　

--cluster-store=consul://<consul_ip>:8500 --cluster-advertise=ens3:2376　　

　　其中  表示运行 consul 容器的节点IP。ens3为当前节点的ip地址对应的网卡，也可以直接填写ip地址。
　　以上是单机版 consul 的安装方法，建议采用集群模式，集群模式安装方式见https://www.consul.io/intro/getting-started/join.html。

2.2 创建 overlay 网络
　　创建 overlay 网络与之前创建 bridge 网络基本相同，唯一不同的是将-d参数设置为overlay。如下：
　　

docker network create -d overlay ov_net2　　

　　
docker network create -d overlay ov_net3 --subnet 172.19.0.0/24 --gateway 172.19.0.1
　　

　　只需要在一个节点中进行上述创建过程，其他节点自动会识别到该网络，原因正是在于consul的服务发现功能。
　　之后创建容器的时候只需要指定--network参数为ov_net2即可。
　　

docker run --network ov_net2 busybox　　

　　这样即使在不同的主机上使用同一 overlay 网络创建的容器，相互之间也能够直接访问。

2.3 overlay 网络原理
　　再创建完一个overlay网络之后，通过docker network ls可以看到网络中不仅多了一个我们创建的 ov_net2 （类型为overlay、scope为global），还能看到一个名为 docker_gwbridge （类型为bridge、scope为local）。这其实就是 overlay 网络的工作原理所在。
　　通过brctl show可以看出，每创建一个网络类型为overlay的容器，则docker_gwbridge下都会挂载一个vethxxx，这说明确实overlay容器是通过此网桥进行对外连接的。
　　简单的说 overlay 网络数据还是从 bridge 网络docker_gwbridge出去的，但是由于consul的作用（记录了overlay网络的endpoint、sandbox、network等信息），使得docker知道了此网络是 overlay 类型的，这样此overlay网络下的不同主机之间就能够相互访问，但其实出口还是在docker_gwbridge网桥。

三、总结
　　本文简单总结了 overlay 跨主机网络通信的实现原理和使用方式。后续会总结其他跨主机通信网络。
