Mule ESB 介绍

xmxm76

Mule ESB 介绍
博客分类：

• ESB


ESB
1. 简介
Mule ESB是一个基于Java的轻量级企业服务总线和集成平台，允许开发人员快速便利地连接多个应用，并支持应用间的数据交换。Mule ESB支持集成现有系统而无论其底层采用何种技术，如JMS、Web Services、JDBC、HTTP以及其他技术。
2. 整体结构


图 整体结构
从上图可见，Mule通过Transports/Connectors与外围的异构系统连接，提供Routing（路由）、Transaction Management（事务管理）、Transformation（转换）、Message Broker（消息代理）、Transportation Management（传输管理）、Security（安全）等核心模块。Mule可以单独使用，也可以架设在常用的应用服务器上。

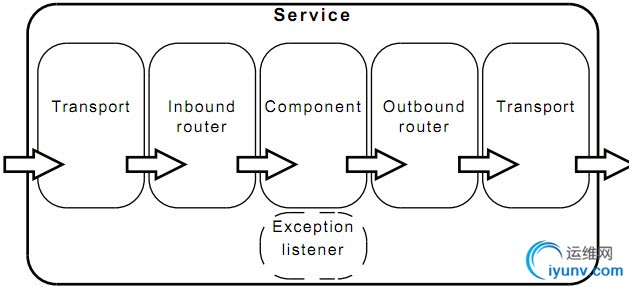

图 架构简图
外围系统的服务请求通过Mule ESB的Transport接入，Mule通过Transformer进行数据的格式转换，然后经过Inbound Router进行消息过滤（内部通过配置filter实现）后交给Mule的Component进行业务逻辑处理，处理后的结果通过Outbound Router确定传递给哪个接收方，然后通过Transformer进行数据格式转换，通过Transport连接至接收方，传递信息。
此图描述的是Mule中的一个典型场景的处理过程，涵盖了Mule中的各个关键组件。其中某些处理步骤不是必须的，如Inbound Router、Transformer。后续可以看到一些其他场景的处理。
3. 功能
a. 服务中介
将业务逻辑和消息发送分离
屏蔽服务的消息格式和协议
提供任意位置的服务调用
提供协议桥接
b. 数据转换
在应用间交换不同格式的信息
操作消息的负载内容，包括加密、压缩和编码转换
在异构的传输协议的数据类型间格式化消息
c. 消息路由
基于消息内容和复杂规则路由消息
消息的过滤、聚合以及重新排列序号
d. 服务创建和托管
暴露端点、EJB、Spring Bean以及POJO作为服务
作为轻量级的服务容器进行服务托管
Mule ESB中有一些基本的概念，理解这些基本概念后才能理解Mule的内部机制。从中也可以看到Mule解决问题的基本思路。

4. 基本概念
4.1 Model
Model表示托管各个服务的运行时环境。


4.2 Service
Service是用来处理服务请求的基本单位，它调用各个组件进行服务请求的处理。

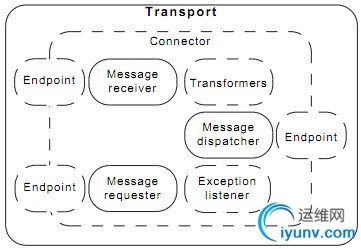

4.3 Transport
Transport管理消息的接收和发送，数据转换的过程也是在Transport中通过调用Transformer完成的。



4.3.1 Connector
Connector用于管控特定协议的使用，如HTTP Connector、JMS Connector等。
4.3.2 End-Point
Endpoint用于表示一种协议的特定使用方式，如listening/polling、从中读取、向指定地址写入等，定义了发送和接收消息的通道。Endpoint控制的是底层的实体在Connector中如何被使用。
Endpoint定义于Inbound和Outbound Router中。
4.4 Transformer
Transformer用于转换消息的内容。



4.5 Router
Router使用Filter基于消息中的属性信息进行消息的分发。

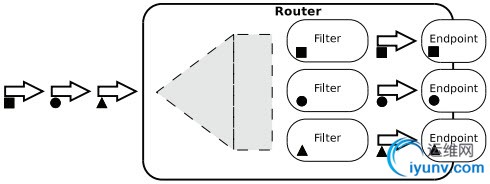

图 Router
Router在Service中的位置决定了Router的性质（inbound、outbound和response）和担任的角色（pass-through、aggregator等）。
4.6 Component
Component是Service的核心部件，是Service的业务逻辑的实现。



图 Component: implicit bridge component
Component可以是Java Class（POJO、Spring Bean）、Web Service、Script等。
Component可定义自己的生命周期：initialise、start、stop、dispose，不过需要实现Mule的LifeCycle接口。Mule 3.0版本开始提供@PostConstruct和@PreDestroy的注解，对应生命周期的initialise和dispose阶段，不需要实现Mule的LifeCycle接口了。
4.7 Flow（@since 3.0）
Flow是Mule 3.0新引入的，包含一个消息源（Message Source）和多个消息处理器组成的处理器链。



图 Flow
根据实际需求着重检查了一下Mule ESB的消息传递方式。Mule支持常用的几种消息传递方式，能够满足要求。

5. 消息传递方式
5.1 异步方式
异步方式是一种单向调用，调用者不需要获得响应。



图 Asynchronous
异步方式通过inbound和outbound endpoint的exchange-pattern=”one-way”实现。
使用基本的Stdio Transport验证，通过标准输入传输字符串，将其原样传递给标准输出进行显示。相应配置如下：

xml 代码
1.<service name="echo">
2.    <inbound>
3.        <stdio:inbound-endpoint system="IN" exchange-pattern="one-way" />
4.    </inbound>
5.
6.    <component>
7.        <singleton-object class="demo.mule.umo.StdIo" />
8.    </component>
9.
10.    <outbound>
11.        <pass-through-router>
12.            <stdio:outbound-endpoint system="OUT" exchange-pattern="one-way" />
13.        </pass-through-router>
14.    </outbound>
15.</service>
运行服务，控制台显示结果如下：

1.Please enter: Hello, world!
2.INFO  2010-12-07 19:21:18,877 [ConsoleConnector.dispatcher.1]
3.    org.mule.lifecycle.AbstractLifecycleManager: Initialising:
4.    'ConsoleConnector.dispatcher.23255376'. Object is: StdioMessageDispatcher
5.INFO  2010-12-07 19:21:18,877 [ConsoleConnector.dispatcher.1]
6.    org.mule.lifecycle.AbstractLifecycleManager: Starting:
7.    'ConsoleConnector.dispatcher.23255376'. Object is: StdioMessageDispatcher
8.Hello, world!
其中INFO输出是Mule第一次初始化相应Connector打印出来的，之后调用服务不会再次显示。
异步方式适用于简单的消息传递的场景。

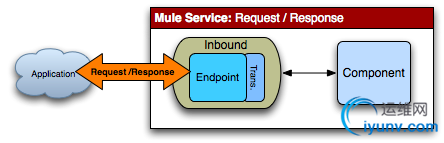

5.2 请求-响应方式
请求-响应方式即请求方调用服务后，服务立即处理并返回响应结果，不需将消息再次传递。



请求-响应方式通过input endpoint的exchange-pattern=”request-response”实现，相应配置如下：

xml 代码
1.<strong>
2.    <strong>
3.        <model name="services">
4.            <service name="echoService">
5.                <inbound>
6.                    <inbound-endpoint address="http://localhost:7007/services/Echo"
7.                        exchange-pattern="request-response">
8.                        <cxf:jaxws-service />
9.                    </inbound-endpoint>
10.                </inbound>
11.                <component>
12.                    <singleton-object class="demo.mule.umo.Echo" />
13.                </component>
14.            </service>
15.        </model>
16.    </strong>
17.</strong>
上边是通过service配置的，通过flow配置如下：

xml 代码
1.<flow name="EchoFlow">
2.    <inbound-endpoint address="http://localhost:7007/services/Echo"
3.        exchange-pattern="request-response" />
4.    <cxf:jaxws-service serviceClass="demo.mule.umo.Echo" />
5.    <component>
6.        <singleton-object class="demo.mule.umo.Echo" />
7.    </component>
8.</flow>
在浏览器中输入“http://localhost:7007/services/Echo/echo/text/hello,world”，浏览器中会显示“hello,world”的输出信息。
请求-响应方式适用于单次服务调用的场景。
5.3 同步方式
同步方式即请求方调用服务后，component将处理结果发送给另一个外部服务处理，并将处理结果反方向返回。

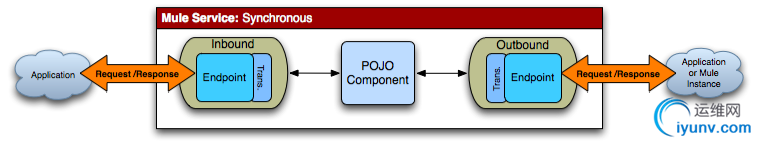

图 Synchronous
同步方式通过inbound和outbound endpoint的exchange-pattern=”request-response”实现，相应配置如下：

xml 代码
1.<flow name="echo">
2.    <inbound-endpoint address="http://localhost:7007/services/Echo"
3.        exchange-pattern="request-response" />
4.    <cxf:jaxws-service serviceClass="demo.mule.umo.Echo" />
5.    <component>
6.        <singleton-object class="demo.mule.umo.StdIo" />
7.    </component>
8.    <vm:outbound-endpoint path="vm" exchange-pattern="request-response" />
9.</flow>
10.<flow name="vm">
11.    <vm:inbound-endpoint path="vm" exchange-pattern="request-response" />
12.    <component>
13.        <singleton-object class="demo.mule.umo.Vm" />
14.    </component>
15.    <stdio:outbound-endpoint system="OUT" exchange-pattern="one-way" />
16.</flow>
同步方式适用于通过Mule调用远程服务的场景。
5.4 异步请求-响应方式
异步请求-响应方式即请求方调用服务后不需要立即获得返回结果，component将请求发送给其他外围系统处理（可能有多个），全部处理完毕后通过指定的异步应答Router返回给请求方。



图 Asynchronous Request-Response
异步请求-响应方式通过在OutBound Endpoint中增加reply-to以及增加async-reply节点实现，响应配置如下：

xml 代码
1.<flow name="echo">
2.    <inbound-endpoint address="http://localhost:7007/services/Echo"
3.        exchange-pattern="request-response" />
4.    <cxf:jaxws-service serviceClass="demo.mule.umo.Echo" />
5.    <component>
6.        <singleton-object class="demo.mule.umo.StdIo" />
7.    </component>
8.    <vm:outbound-endpoint path="vm" exchange-pattern="request-response" />
9.</flow>
10.<flow name="vm">
11.    <vm:inbound-endpoint path="vm" exchange-pattern="request-response" />
12.    <component>
13.        <singleton-object class="demo.mule.umo.Vm" />
14.    </component>
15.    <stdio:outbound-endpoint system="OUT" exchange-pattern="one-way" />
16.</flow>
异步请求-响应方式适用于请求需要被多个远程服务并行处理，结果需要汇总处理后返回的场景。
注：上述代码未运行通过，queue1和queue2获得了请求消息并正常处理，但返回至async-reply时抛出异常，暂未定位到问题。
后将collection-async-reply-router改为single-async-reply-router未报异常，代码示例如下：

xml 代码
1.<em><service name="async req-rep">
2.    <inbound>
3.        <stdio:inbound-endpoint ref="stdioInEndpoint" />
4.    </inbound>
5.    <component class="demo.mule.umo.Echo" />
6.    <outbound>
7.        <multicasting-router>
8.            <vm:outbound-endpoint path="async.queue1" exchange-pattern="one-way" />
9.            <vm:outbound-endpoint path="async.queue2" exchange-pattern="one-way" />
10.            <reply-to address="vm://reply" />
11.        </multicasting-router>
12.    </outbound>
13.    <async-reply timeout="5000" failOnTimeout="true">
14.        <vm:inbound-endpoint path="reply" exchange-pattern="one-way" />
15.        <single-async-reply-router />
16.    </async-reply>
17.</service></em>
6. 配置模式
Mule 3.0版本提供了“pattern”的机制。Pattern总结了实际使用过程中的常见场景，以简化的服务配置方式提供。
6.1 简单服务模式（simple service pattern）
简单服务模式用于简化同步服务调用的配置，对应消息传递方式中的请求-响应方式。


简单服务模式通过simple-service 元素配置，主要的元素属性包括：
属性 说明
address 服务监听的地址，如vm:in
component-class Component的实现类
type direct: 默认;
jax-ws: 将component暴露为soap式的web service（component必须基于jax-ws的注解），address一般为Http Transport;
jax-rs: 将component暴露为rest式的web service（component必须基于@Path的注解），address一般为Http或Servlet Transport
代码示例：
<simple-service name="simple-service" address="vm://simple.in"
    component-class="demo.mule.umo.Echo" />Mule针对服务请求接入可以做额外的处理，比如增加Transformer配置进行数据转换。
6.2 桥接模式（bridge pattern）
桥接模式用于在inbound endpoint和outbound endpoint之间建立直接连接，不需要component提供业务逻辑。


桥接模式通过bridge元素配置，主要属性包括：
属性 说明
inboundAddress 服务请求接入地址
outboundAddress 服务接出的实际地址
exchange-pattern request-response: 默认，返回处理结果;
one-way: 单向
transacted true: 在向outbound endpoint分发时使用事务;
false: 不使用事务

代码示例：

<bridge name="queue-to-topic" transacted="true" inboundAddress="jms://myQueue"
        outboundAddress="jms://topic:myTopic" />
Mule在接入、接出的过程中可以做额外的处理，比如增加Transformer配置进行数据转换。如果使用事务控制，对于异构的协议之间的事务需要有支持XA的事务控制器。
6.3 校验器模式（validator pattern）
校验器模式通过定义一个校验过滤器过滤服务请求，并同步返回ACK（ACKnowledge）或NACK（Not Acknowledge）结果。通过校验的服务请求被异步分发给处理方。


校验器模式通过validator元素配置，主要属性包括：
属性 说明
inboundAddress 服务请求接入地址
outboundAddress 服务接出地址
ackExpression 表达式，用于构建服务请求被接收时的信息
nackExpression 表达式，用于构建服务请求被拒绝时的信息
errorExpression @since 3.0.1
表达式，用于构建在服务请求分发出错时的信息
validationFilter-ref 过滤器的引用，也可以使用子元素指定
用于确定服务请求是否被接收
代码示例：

<validator name="integer-validator" inboundAddress="vm://validator.in"
        ackExpression="#[string:GOOD:#[message:payload]@#[context:serviceName]]"
        nackExpression="#[string:BAD:#[message:payload]@#[context:serviceName]]"
        outboundAddress="vm://test-service.in">
    <payload-type-filter expectedType="java.lang.Integer" />
</validator>注：Mule的表达式后续补充。
6.4 web服务代理模式（web service proxy pattern）
Web服务代理模式用于将Web Service请求直接转发至远程目标Web Service服务端，Mule本身不提供实际的Web Service。


Web服务代理模式通过ws-proxy元素配置，主要属性包括：
属性 说明
inboundAddress Mule对外提供的地址
outboundAddress Web Service的实际地址
代码示例：

<ws:proxy name="ws-proxy"
        inboundAddress="http://localhost:7006/services/Echo"
        outboundAddress="http://localhost:8000/services/Echo?method=echo">
</ws:proxy>
Mule在转发的过程中可以做额外的处理，比如增加Transformer配置进行数据转换。
7. 总结
一. 服务调用
1. Mule实现并提供Web Service
   在Mule上开发并发布一个Web Service供客户端调用。
·示例配置
<flow name="local-ws">
    <core:inbound-endpoint address="http://localhost:65082/services/Echo1"
        exchange-pattern="request-response" doc:name="Generic" doc:description="Generic endpoint specified by address URI" />
    <cxf:jaxws-service serviceClass="demo.mule.component.Echo" doc:name="SOAP"
        doc:description="Make a web service available via CXF" />
    <component doc:name="Component" doc:description="Invoke a Java component">
        <singleton-object class="demo.mule.component.Echo" />
    </component>
</ flow >
·测试方法
在浏览器地址栏中输入“ http://localhost:65082/services/Echo1/echo/text/hello ”，回车后浏览器中将显示返回结果信息。地址中的“ echo ”是服务的方法，“ text ”是方法的参数，“ hello ”是参数的值。

2. Web Service Proxy
    Web Service Proxy用来将客户端的WS请求直接转发至相应的远程WS服务端处理，并返回处理结果。Mule本身不做任何处理。
2.1 配置方式1
·示例配置
<flow name="local2remote-ws">
    <http:inbound-endpoint keep-alive="false" address="http://localhost:65000"
        encoding="UTF-8" disableTransportTransformer="false" exchange-pattern="request-response" doc:name="HTTP"
        doc:description="" />
    <http:outbound-endpoint method="GET" keep-alive="false"
        address="http://localhost:5050#[header:INBOUND:http.request]" responseTimeout="10000" encoding="UTF-8"
        disableTransportTransformer="false" followRedirects="false" exchange-pattern="request-response"
        doc:name="HTTP" doc:description="" />
</ flow >
·说明
注意 outbound-endpoint 中 address 参数中的表达式。
·测试方法
浏览器中通过“ http://localhost:65000/webservice/EchoService?wsdl ”（将内容复制，保存为 *.wsdl ），然后使用 SoapUI 测试。
2.2 配置方式2
·示例配置
<pattern:web-service-proxy name="ws-proxy" inboundAddress="http://localhost:65082/services/Echo2"
    outboundAddress="http://localhost:65082/services/Echo1?method=echo">
</pattern:web-service-proxy>
·说明
Mule 为这种常见的场景提供了现成的模式，以简化配置。
·测试方法
通过“ http://localhost:65082/services/Echo2?wsdl ”获取 wsdl 文件，然后使用 SoapUI 测试。

3. Web Service to Web Service
    Web Service To Web Service用于在Mule中提供Web Service供客户端调用，Mule接收请求后调用远端的Web Service进行处理，并返回结果。
·示例配置

<flow name="local-ws2remote-ws">
    <core:inbound-endpoint address="http://localhost:65082/services/Echo8"
        disableTransportTransformer="false" exchange-pattern="request-response" doc:name="Generic"
        doc:description="Generic endpoint specified by address URI" />
    <cxf:jaxws-service serviceClass="demo.mule.component.Echo" doc:name="SOAP"
        doc:description="Make a web service available via CXF" />
    <core:outbound-endpoint
        address="wsdl-cxf:http://server1:5050/mule-business/webservice/EchoService?wsdl&amp;method=Echo" />
</ flow >
·说明
注意outbound-endpoint中address参数的配置方式，使用了wsdl-cxf前缀表示此web service是由cxf提供的。
·测试方法
在浏览器中输入“ http://localhost:65082/services/Echo8/echo/text/hello ”进行测试。

4. Socket to Socket
    Socket To Socket用于将客户端的Socket请求转发至远程的Socket服务端处理，并返回处理结果。
·示例配置
<flow name="tcp2tcp">
    <tcp:inbound-endpoint host="localhost" port="7100" responseTimeout="10000"
        encoding="UTF-8" disableTransportTransformer="false" exchange-pattern="request-response" doc:name="TCP"
        doc:description="The TCP transport enables events to be sent and received over TCP sockets." />
    <tcp:outbound-endpoint host="localhost" port="7000" responseTimeout="10000"
        encoding="UTF-8" disableTransportTransformer="false" exchange-pattern="request-response" doc:name="TCP"
        doc:description="The TCP transport enables events to be sent and received over TCP sockets." />
</ flow >
·说明
主要配置 host 、 port 参数，表明服务地址。
·测试方法
通过  SimpleServer 和 SimpleClient 测试类，首先启动 SimpleServer ，然后启动 SimpleClient ，发送请求并接收处理结果。

5. JMS Topic
   客户端发送Web Service请求，Mule将请求消息发送至远程JMS的Topic中。
·示例配置
<flow name="local-ws2jms-topic">
    <core:inbound-endpoint address="http://localhost:65082/services/Echo3"
        responseTimeout="10000" encoding="UTF-8" disableTransportTransformer="false" mimeType="text/plain"
        exchange-pattern="one-way" doc:name="Generic" doc:description="Generic endpoint specified by address URI" />
    <cxf:jaxws-service serviceClass="demo.mule.component.Echo" doc:name="SOAP"
        doc:description="Make a web service available via CXF" />
    <jms:outbound-endpoint topic="topic1" responseTimeout="10000" encoding="UTF-8"
        disableTransportTransformer="false" disableTemporaryReplyToDestinations="false" exchange-pattern="one-way"
        connector-ref="activemqConnector" doc:name="JMS" doc:description="Send or receive messages from a JMS queue" />
</flow>
<flow name="jms-topic2echo">
    <jms:inbound-endpoint topic="topic1" responseTimeout="10000" encoding="UTF-8"
        disableTransportTransformer="false" disableTemporaryReplyToDestinations="false" exchange-pattern="one-way"
        connector-ref="activemqConnector" doc:name="JMS" doc:description="Send or receive messages from a JMS queue" />
    <echo-component doc:name="Echo" doc:description="Echoes message payload." />
</ flow >
·说明
JMS endpoint 是单向的，不需要返回值。通过 topic 属性指定 JMS Server 的 Topic 名称， connector-ref 指明了使用的 JMS 连接。
·测试方法
在浏览器地址栏中输入“ http://localhost:65082/services/Echo3/echo/text/hello ”发送请求， Mule 控制台上输出订阅者的处理结果（上述示例中通过 Mule 配置了一个 JMS 的订阅者）。也可以通过 ActiveMQ 的控制台，查看到 Topic 中增加了一条发布的消息。

二. 基于消息内容的路由
    Mule提供基于消息内容的路由机制，根据消息中的指定信息，将消息发送至不同的服务端进行处理。
1. Socket to Socket 路由
·示例配置
<flow name="tcp2tcp-router">
    <tcp:inbound-endpoint host="localhost" port="7101" responseTimeout="10000"
        encoding="UTF-8" disableTransportTransformer="false" exchange-pattern="request-response" doc:name="TCP"
        doc:description="The TCP transport enables events to be sent and received over TCP sockets." />
    <choice>
        <when evaluator="jxpath" expression="(req/area)='bj'">
            <tcp:outbound-endpoint host="server1" port="7101"
                responseTimeout="10000" encoding="UTF-8" disableTransportTransformer="false" exchange-pattern="request-response"
                doc:name="TCP" doc:description="The TCP transport enables events to be sent and received over TCP sockets." />
        </when>
        <when evaluator="jxpath" expression="(req/area)='sh'">
            <tcp:outbound-endpoint host="server1" port="7102"
                responseTimeout="10000" encoding="UTF-8" disableTransportTransformer="false" exchange-pattern="request-response"
                doc:name="TCP" doc:description="The TCP transport enables events to be sent and received over TCP sockets." />
        </when>
    </choice>
</ flow >
·说明
路由使用了 <choice> 、 <when> 元素，表示路由分支。 When 元素使用 evaluator 指明表达式的解析方式，使用 expression 描述消息内容的判断条件。
·测试方法
同 Socket To Socket 测试，消息内容分别为 <req><area>bj</area></req> 、 <req><area>sh</area></req> ，查看发送至不同服务器的输出。

2. Web Service to JMS Topic 路由
·示例配置
<flow name="local-ws2jms-topic-router">
    <core:inbound-endpoint address="http://localhost:65082/services/Echo7"
        disableTransportTransformer="false" exchange-pattern="request-response" doc:name="Generic"
        doc:description="Generic endpoint specified by address URI" />
    <cxf:jaxws-service serviceClass="demo.mule.component.Echo" doc:name="SOAP"
        doc:description="Make a web service available via CXF" />
    <choice>
        <when evaluator="jxpath" expression="(req/area)='bj'">
            <jms:outbound-endpoint topic="topic1" responseTimeout="10000" encoding="UTF-8"
                disableTransportTransformer="false" disableTemporaryReplyToDestinations="false"
                exchange-pattern="one-way" connector-ref="activemqConnector" doc:name="JMS"
                doc:description="Send or receive messages from a JMS queue" />
        </when>
        <when evaluator="jxpath" expression="(req/area)='sh'">
            <jms:outbound-endpoint topic="topic2" responseTimeout="10000" encoding="UTF-8"
                disableTransportTransformer="false" disableTemporaryReplyToDestinations="false"
                exchange-pattern="one-way" connector-ref="activemqConnector" doc:name="JMS"
                doc:description="Send or receive messages from a JMS queue" />
        </when>
    </choice>
</ flow >
·测试方法
通过“ http://localhost:65082/services/Echo7?wsdl ”获取 wsdl 文件，然后通过 SoapUI 发送请求，查看返回结果。修改消息内容，查看结果的变化。

3. Web Service to Web Service 路由
·示例配置
<flow name="local-ws2jms-topic-router">
    <core:inbound-endpoint address="http://localhost:65082/services/Echo9"
        disableTransportTransformer="false" exchange-pattern="request-response" doc:name="Generic"
        doc:description="Generic endpoint specified by address URI" />
    <cxf:jaxws-service serviceClass="demo.mule.component.Echo" doc:name="SOAP"
        doc:description="Make a web service available via CXF" />
    <choice>
        <when evaluator="jxpath" expression="(req/area)='bj'">
            <core:outbound-endpoint
                address="wsdl-cxf:http://server1:5050/mule-business/webservice/CalcService?wsdl&amp;method=processXml" />
        </when>
        <when evaluator="jxpath" expression="(req/area)='sh'">
            <core:outbound-endpoint
                address="wsdl-cxf:http://server2:5050/mule-business/webservice/CalcService?wsdl&amp;method=processXml" />
        </when>
    </choice>
</ flow >
·测试方法
使用“ <![CDATA[<req><seq>1</seq><area>bj</area><price>123.45</price><count>10</count></req>]]> ”数据进行测试。

三. 数据转换

1. 压缩解压
    Mule原生提供了gzip压缩方式的Transformer。

·示例配置
<flow name="gzip">
    <stdio:inbound-endpoint ref="stdioInEndpoint" />
    <core:string-to-byte-array-transformer encoding="UTF-8" />
    <component class="demo.mule.component.Passthrough" />
    <core:gzip-compress-transformer encoding="UTF-8" />
    <component class="demo.mule.component.Passthrough" />
    <core:gzip-uncompress-transformer encoding="UTF-8" />
    <component class="demo.mule.component.Passthrough" />
    <core:byte-array-to-string-transformer encoding="UTF-8" />
    <stdio:outbound-endpoint ref="stdioOutEndpoint" />
</ flow >
·说明
gzip-compress-transformer 针对 byte[] 进行压缩处理，因此对于字符串类型的消息，首先需要通过 string-to-byte-array-transformer 进行转换。
·测试方法
在控制台的提示信息后输入测试字符串，完成后控制台输出同样的信息。

2. 加密解密
    加密、解密是一种特定的数据转换方式，因此通过自定义Transformer的形式支持。
·示例配置

<flow name="encrypt">
    <core:inbound-endpoint address="http://localhost:65082/services/Echo11"
        responseTimeout="10000" encoding="UTF-8" disableTransportTransformer="false" mimeType="text/plain"
        exchange-pattern="one-way" />
    <cxf:jaxws-service serviceClass="demo.mule.component.Echo" />
    <component>
        <singleton-object class="demo.mule.component.Echo" />
    </component>
    <core:custom-transformer class="demo.mule.transformer.DesEncryptTransformer" encoding="UTF-8" />
    <component class="demo.mule.component.Passthrough" />
    <core:custom-transformer class="demo.mule.transformer.DesDecryptTransformer" encoding="UTF-8" />
    <stdio:outbound-endpoint ref="stdioOutEndpoint" />
</ flow >
·说明
DesEncryptTransformer 是自定义的压缩转换器， DesDecryptTransformer 是对应的解压转换器。
·测试方法
在浏览器地址栏中输入“ http://localhost:65082/services/Echo11/echo/text/ 测试字符串”，在控制台中可见加密后的字符串和最终解密后与原串相同的字符串。

3. 自定义Transformer
·示例代码
import demo.mule.dto.Envelope;

public class String2EnvelopeTransformer extends AbstractTransformer {
    private static Log log = LogFactory.getLog(String2EnvelopeTransformer.class);

    @Override
    protected Object doTransform(Object src, String enc) throws TransformerException {
        Envelope env = new Envelope();
        if (src instanceof String) {
            StringTokenizer st = new StringTokenizer((String) src, ",");
            String area = st.nextToken();
            String data = st.nextToken();
            env.create(area, data);
        }
        log.debug(env);
        return env;
    }
}
·说明
自定义 Transformer 需要继承 AbstractTransformer 类，实现其 doTransform 方法。该方法接收两个参数，一个是消息对象，一个是消息的 Encoding ，方法抛出 TransformerException ，返回转换后的消息对象。
·实例配置
<flow name="local-ws">
    <core:inbound-endpoint address="http://localhost:65082/services/Echo1"
        exchange-pattern="request-response" doc:name="Generic" doc:description="Generic endpoint specified by address URI" />
    <cxf:jaxws-service serviceClass="demo.mule.component.Echo" doc:name="SOAP"
        doc:description="Make a web service available via CXF" />
    <component doc:name="Component" doc:description="Invoke a Java component">
        <singleton-object class="demo.mule.component.Echo" />
    </component>
    <core:custom-transformer class="demo.mule.transformer.String2EnvelopeTransformer"></core:custom-transformer>
    <core:outbound-endpoint address="stdio://System.out" exchange-pattern="one-way" />
</ flow >

·测试方法
在浏览器中输入“ http://localhost:65082/services/Echo1/echo/text/bj,hello ”进行测试，观察控制台输出结果。
