Kubernetes 1.8 + Flannel 网络一步一步构建

环境说明：

操作系统：CentOS7

Kubernetes版本：v1.8.4

Docker版本：v17.06-ce

Flannel 版本: flannel-v0.9.1

Ntp 服务器配置:             #时间同步很重要

[iyunv@node1 ~]#  yum install ntp-server -y

[iyunv@node1 ~]# systemctl start ntpd && systemctl enable ntpd

# yum install  ntpdate  -y                 #重要：时间同步 (每个节点都要操作否则会有意想不到的惊喜)

# echo “*/5 * * * * /usr/sbin/ntpdate  192.168.31.221   > /dev/null 2>&1 &”  >>/etc/crontab

# /usr/sbin/ntpdate   192.168.31.221        #手动同步一次

角色	IP	组件
		etcd
Maser	192.168.31.221	kube-apiserver
		kube-controller-manager
		kube-scheduler
		Flannel
		kubelet
Node1	192.168.31.222	kube-proxy
		docker
		Flannel
		kubelet
Node2	192.168.31.223	kube-proxy
		docker
		Flannel

Flannel概述：

Flannel是CoreOS团队针对Kubernetes设计的一个网络规划服务，简单来说，它的功能是让集群中的不同节点主机创建的Docker容器都具有全集群唯一的虚拟IP地址。但在默认的Docker配置中，每个节点上的Docker服务会分别负责所在节点容器的IP分配。这样导致的一个问题是，不同节点上容器可能获得相同的内外IP地址。并使这些容器之间能够之间通过IP地址相互找到，也就是相互ping通。

Flannel的设计目的就是为集群中的所有节点重新规划IP地址的使用规则，从而使得不同节点上的容器能够获得“同属一个内网”且”不重复的”IP地址，并让属于不同节点上的容器能够直接通过内网IP通信。

Flannel实质上是一种“覆盖网络(overlay network)”，也就是将TCP数据包装在另一种网络包里面进行路由转发和通信，目前已经支持UDP、VxLAN、AWS VPC和GCE路由等数据转发方式。

一.安装docker

1.设置yum 仓库

tee /etc/yum.repos.d/docker.repo <<-'EOF'

[dockerrepo]

name=Docker Repository

baseurl=https://yum.dockerproject.org/repo/main/centos/7/

enabled=1

gpgcheck=1

gpgkey=https://yum.dockerproject.org/gpg

EOF

2.执行安装

#yum -y install docker-engine

3.设置开机启动

# systemctl  start docker  && systemctl enable docker

4.添加Docker Hub国内镜像

# 如果没有此文件，则新建一个

vi /etc/docker/daemon.json

{

    "registry-mirrors": ["https://docker.mirrors.ustc.edu.cn"]

}

5.重启docker

#  systemctl  restart docker             #重启docker

6.设置hosts及hostname

[iyunv@node1 ~]#  vi /etc/hosts

192.168.31.221 node1 node1.example.com

192.168.31.222 node2 node2.example.com

192.168.31.223 node3 node3.example.com

[iyunv@node1 ~]# hostnamectl  set-hostname   node1.example.com

[iyunv@node2~]# hostnamectl  set-hostname   node2.example.com

[iyunv@node3 ~]# hostnamectl  set-hostname   node3.example.com

二.给docker 配置 Flannel  网络

1.Master 节点etcd配置

Etcd 安装配置 (这里做的单节点ETCD只在Master 节点安装)

[iyunv@node1 ~]#  yum install  etcd -y

[iyunv@node1 ~]#   vi /etc/default/etcd

ETCD_DATA_DIR="/var/lib/etcd/default"

ETCD_LISTEN_CLIENT_URLS="http://0.0.0.0:2379"

ETCD_ADVERTISE_CLIENT_URLS=http://0.0.0.0:2379

[iyunv@node1 ~]# sed -i 's/localhost/0.0.0.0/g'  /etc/etcd/etcd.conf

[iyunv@node1 k8s]# systemctl  start  etcd  && systemctl enable etcd

etcd 创建 Flannel网络

[iyunv@node1 ~]# etcdctl --endpoints http://192.168.31.221:2379  \

set /coreos.com/network/config '{"NetWork":"10.0.0.0/16"}'

2.安装 flannel 软件并设置docker参数

（其他node节点flannel  网络也照着这样配置）

使用软件包:   flannel-v0.9.1.tar.gz (本文档会附带)

[iyunv@node1 ~]# tar -zxvf  flannel-v0.9.1.tar.gz

[iyunv@node1 ~]# cd flannel-v0.9.1

[iyunv@node1 flannel-v0.9.1]# cp flanneld  mk-docker-opts.sh  /usr/local/bin/

[iyunv@node1 flannel-v0.9.1]# cd conf/

[iyunv@node1 conf]# cp *.service  /usr/lib/systemd/system          #覆盖docker 的启动脚本

[iyunv@node1 conf]# cp flanneld  /etc/sysconfig/

[iyunv@node1 conf]# vi /etc/sysconfig/flanneld                   #修改 自己的etcd 服务器地址

# Flanneld configuration options

# etcd url location.  Point this to the server where etcd runs

FLANNEL_ETCD_ENDPOINTS="http://192.168.31.221:2379"

# etcd config key.  This is the configuration key that flannel queries

# For address range assignment

FLANNEL_ETCD_KEY="/coreos.com/network"

FLANNEL_OPTIONS="--etcd-endpoints=http://192.168.31.221:2379 --ip-masq=true"

# Any additional options that you want to pass

#FLANNEL_OPTIONS=""

最后重启 flannel 和 docker

systemctl daemon-reload

systemctl start flanneld   && systemctl enable flanneld

systemctl restart docker

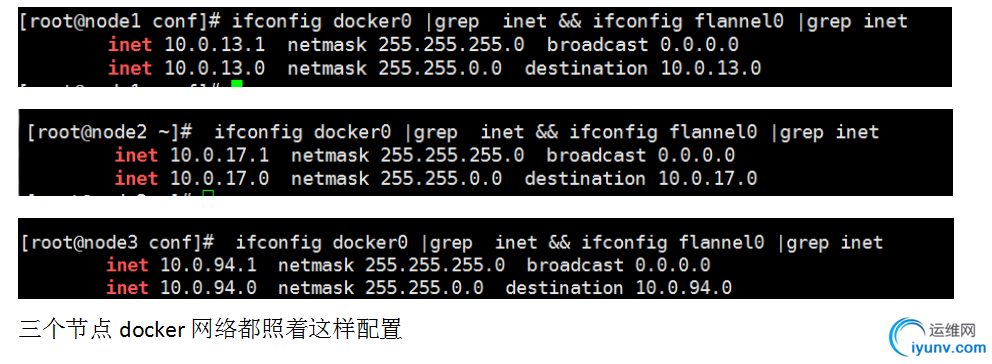

成功状态

#  ifconfig docker0 |grep  inet && ifconfig flannel0 |grep inet

更加详尽的文档，请看附件


最新更新：  镜像仓库 UI  配置



附带，文档使用的所有容器镜像，及yaml 文件，文档是各方学习，总结出来的，有问题可以，反馈给我，谢谢
