GNS3与抓包工具Wireshark的关联

ewrQ

（一）前言
本博文分享GNS3与Wireshark关联的方法。
显然现在网络上已经有类似的文章分享，而本博文旨在提供更清晰详细的过程给大家。

（二）准备
GNS3软件+Wireshark
GNS3下载：http://pan.baidu.com/s/1o6DRLG2
Wireshark下载：http://pan.baidu.com/s/1qWDhKKk
链接长期有效，如失效，请与博主联系。

（三）实验
GNS3和Wireshark都安装好后执行以下操作：

1.打开GNS3“首选项”选项












2.进入“首选项”窗口，选择“Capture”选项

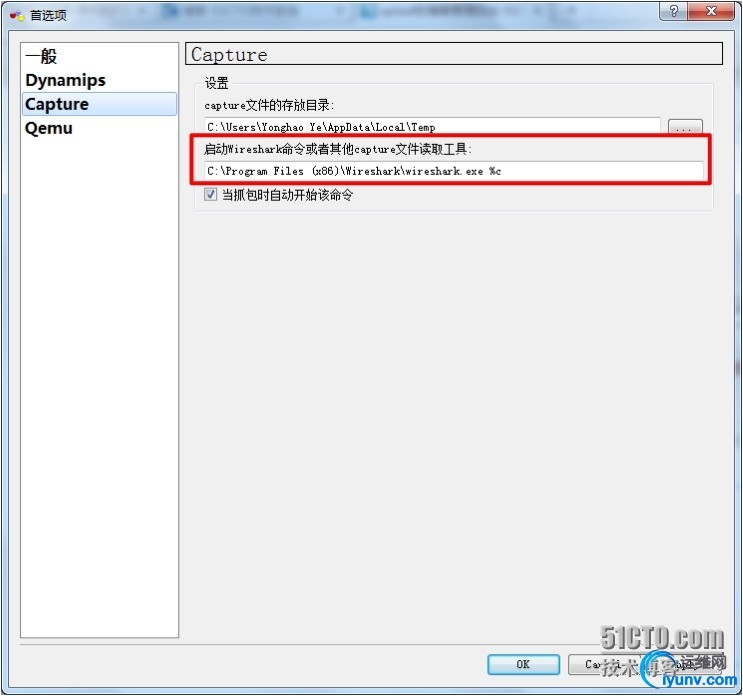

3.此时可看到如下窗口信息
红色窗口内信息即是我们要修改的（这里我已经事先改好），关键是要找到抓包软件Wireshark的安装路径，如图所示，这里博主的Wireshark软件安装路径为：C:\Program Files (x86)\Wireshark\wireshark.exe，注意到后面还有“%c”符号，必须严格按照此操作去做，否则在GNS3上抓包时是无法启动Wireshark（即使已成功安装）。
至于安装路径的查找，相对简单，这里不再提及，只是强调必须按照以下格式填写：
C:\Program Files (x86)\Wireshark\wireshark.exe %c

4.设置完成后可按如下操作进行抓包
（1）在链路上右键，可看到“Cature”选项

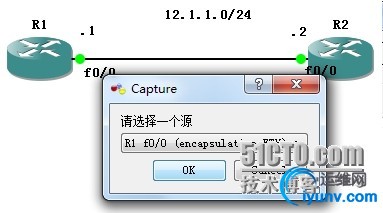

（2）点击后，选择要进行抓包的接口，点“OK”选项


（3）进入到Wireshark界面



（4）在R1上执行Ping操作

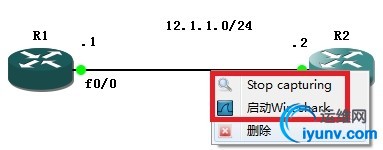

（5）此时在链路上点击右键

可看到有两个选项：
Stop capturing:停止抓包
启动Wireshark:抓取此操作前链路上通过的数据
这里选择“启动Wireshark”

(6)可再次进入Wireshark界面，并看到我们刚刚执行Ping操作的Ping包

此实验完成，如有操作上的疑问，请在博文上留言，博主会随时跟踪。
