Prometheus 监控 Nginx 流量 (三）

死siua11

介绍
　　基于Openresty和Prometheus、Consul、Grafana设计的，实现了针对域名和Endpoint级别的流量统计，使用Consul做服务发现、KV存储，Grafana做性能图展示。

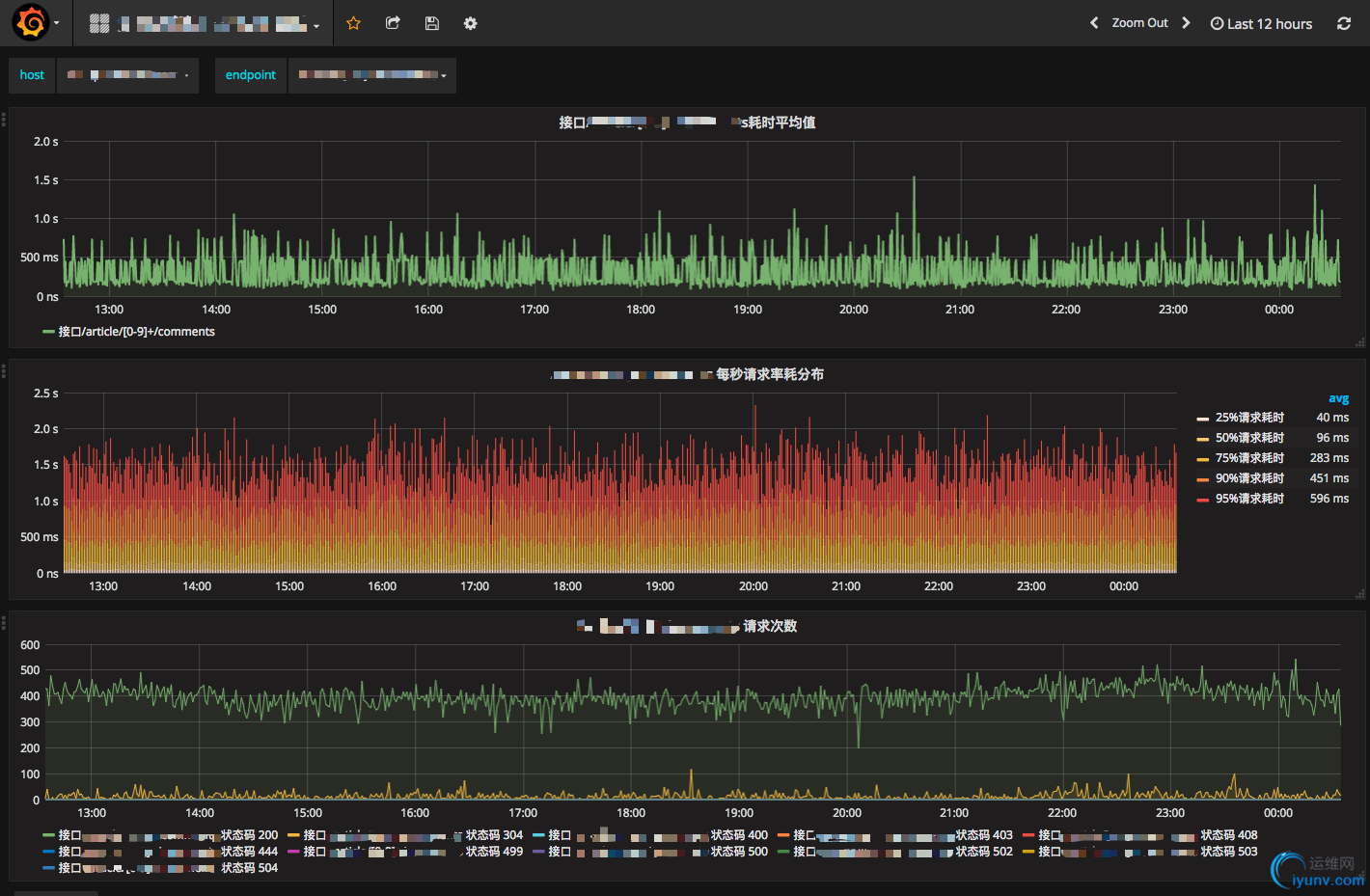

　　最终展现图

主要实现流程
　　POST Json 注册服务 -> Consul Service <- Prometheus -> 定时抓取 http指标接口 Nginx
　　POST KV 提交Endpoint -> Consul KV Service <- Nginx 定时更新需要监控的Endpoint
　　Grafana 读取 -> Prometheus

优点

• 基本实现自动化集中配置，各种接口使用非常简单

• 通过Prometheus提供了非常丰富的查询维度，例如（域名、Endpoint、状态码、协议类型、method），当然还可以非常简单地添加更多。

• Grafana图表功能强大，非常直观地查看各个服务的状态和发现异常。


安装和使用说明
　　本项目是基于Openresty开发，所以事先安装好Openresty，这个非常简单。
　　安装Consul，这是基于golang开发的服务自动发现工具，详细查看官方文档。https://www.consul.io/
　　安装Prometheus，这是一个时序数据库和监控工具，性能和存储十分可靠，把Prometheus配置发现服务使用Consul。官方文档：https://prometheus.io/docs/operating/configuration/#<consul_sd_config>
　　安装Grafana。https://grafana.com/

安装 扩展程序
　　克隆 lua-nginx-prometheus 仓库到Openresty服务器上。
　　克隆依赖Prometheus nginx-lua-prometheus 仓库到服务器上。
　　克隆依赖Consul lua-resty-consul 仓库到服务器上。
　　把lua-nginx-prometheus仓库中的 counter.conf文件复制到Openresty目录下的nginx/conf/conf.d目录内。

编辑 counter.conf 文件
　　

lua_package_path &quot;/Users/zl/Work/Counter/nginx-lua-prometheus/?.lua;;/Users/zl/Work/Counter/lua-resty-consul/lib/resty/?.lua;;/Users/zl/Work/Counter/lib/?.lua;;&quot;;　　

　　修改lua_package_path参数，把 lua-nginx-prometheus、nginx-lua-prometheus、lua-resty-consul三个目录位置指定，目录下一定是包含 ?.lua。
　　

    consul_host = &quot;<Your consul host ip>&quot;　　consul_port = <Your consul port>
　　

　　把consul的地址和端口替换上。
　　

server {　　listen 9145;
　　allow 127.0.0.1;
　　deny all;
　　access_log off;
　　location /metrics {
　　content_by_lua 'prometheus:collect()';
　　}
　　
}
　　

　　添加allow 允许指定ip访问 指标接口。
　　启动Openresty后，试试 http://<ip>:9145/metrics

配置 Prometheus 服务发现功能
　　详细参考这个文档
　　https://prometheus.io/docs/operating/configuration/#<consul_sd_config>
　　完成后，通过Consul 的 http API进行注册服务。
　　

curl -X PUT -d @test.json http://<ip>:<port>/v1/agent/service/register　　

{　　&quot;ID&quot;: <定义唯一的ID>,
　　&quot;Name&quot;: &quot;对应prometheus consul_sd_config&quot;,
　　&quot;Tags&quot;: [
　　&quot;&quot;
　　],
　　&quot;Address&quot;: <Openresty地址>,
　　&quot;Port&quot;: 9145
　　
}
　　注销服务
　　

curl http://<ip>:<port>/v1/agent/service/deregister/<ID>　　

配置 Consul KV存储
　　增加域名和对应的Endpoint
　　

curl --request PUT --data @test.json http://<ip>:<port>/v1/kv/domain/<api.qq.com>/routers　　

　　数组
[　　
&quot;/users/[0-9]+/followers/&quot;,
　　
&quot;/users/[0-9]+/&quot;,
　　
&quot;/users/[0-9]+/comments/&quot;,
　　
&quot;/news&quot;
　　
]

配置Grafana 到 Prometheus上读取数据
　　详细文档参考 https://prometheus.io/docs/visualization/grafana/

创建图表
　　常见查询语句
　　

sum(irate(nginx_http_request_duration_seconds_count{host=&quot;api.qq.com&quot;}[5m])) by (status)　　

　　多台服务器合计每秒请求量，查询单个域名，group by 用状态码
　　

sum(rate(nginx_http_request_duration_seconds_sum{host=&quot;api.qq.com&quot;,endpoint!=&quot;/ws&quot;}[1m])) / sum(rate(nginx_http_request_duration_seconds_count{host=&quot;api.qq.com&quot;,endpoint!=&quot;/ws&quot;}[1m]))　　

　　接口平均响应时间, 不包含 websocket接口
　　histogram 直方图非常有用，可以详细了解一下。
　　

topk(5, sum(rate(nginx_http_request_duration_seconds_sum{host=&quot;api.qq.com&quot;,endpoint!=&quot;/ws&quot;}[1h])) by (endpoint)/sum(rate(nginx_http_request_duration_seconds_count{host=&quot;api.qq.com&quot;,endpoint!=&quot;/ws&quot;}[1h])) by (endpoint))　　

　　5个响应时间最大的，不包含 websocket接口
　　代码已经放到github上了
　　https://github.com/vovolie/lua-nginx-prometheus
　　有兴趣的可以看看啊。
