Apache Flume 1.7.0 各个模块简介

zhangbinmy

Flume简介
　　Apache Flume是一个分布式、可靠、高可用的日志收集系统，支持各种各样的数据来源，如http，log文件，jms，监听端口数据等等，能将这些数据源的海量日志数据进行高效收集、聚合、移动，最后存储到指定存储系统中，如kafka、分布式文件系统、Solr搜索服务器等；
　　Apache Flume主要有以下几大模块组成：

• 数据源采集（Source）

• 数据拦截（Interceptor）

• 通道选择器（Channel Selector）

• 数据通道（Channel）

• Sink处理器（Sink Processor）

• Sink（Sink）

• 事件序列化（Serialization）


　　模块组成图如下所示：

　　下面将对各个模块做个简单的介绍，在这之前，有必要先了解一下什么是事件？

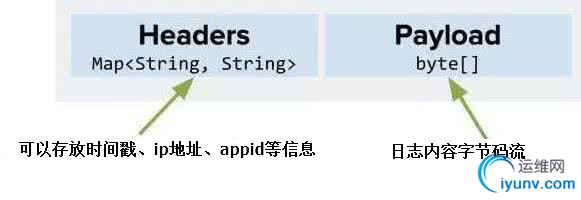

　　在Flume中，所谓的事件指的是Flume数据流中的数据单位，包含header和body，用于存储日志数据，其中header是一个map结构，我们可以往header存放一些信息，如时间戳，appid等，以便后续对事件进行处理，body存放的是收集的日志内容字节流，结构如下图所示：

数据源采集（Source）

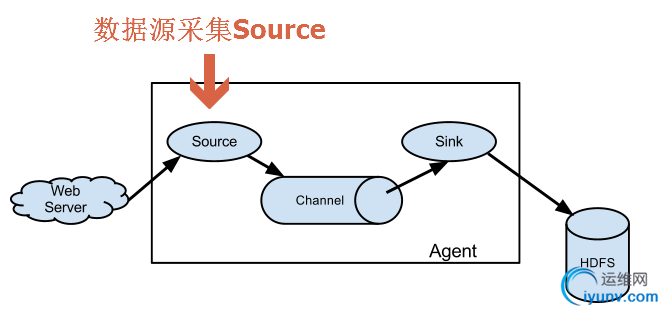

　　先看下source模块在流程图中所处的位置，这里以最简单的架构图来作为示例，如下图所示：

　　Flume source主要功能是消费传递给它的事件；
　　Flume内置了各种类型的Source，用于处理各种类型的事件，如下所示，理论上Flume支持所有类型的事件，因为Flume支持自定义Source：

• Avro Source：支持Avro协议（实际上是Avro RPC）

• Thrift Source：支持Thrift协议

• Exec Source：基于Unix的command在标准输出上生产数据

• JMS Source：从JMS系统中读取数据

• Spooling Directory Source：监控指定目录内数据变更

• Twitter 1% firehose Source：通过API持续下载Twitter数据，试验性质

• Netcat Source：监控某个端口，将流经端口的每一个文本行数据作为Event输入

• Sequence Generator Source：序列生成器数据源，生产序列数据

• Syslog Sources：读取syslog数据，产生Event，支持UDP和TCP两种协议

• HTTP Source：基于HTTP POST或GET方式的数据源，支持JSON、BLOB表示形式(实际上支持任何形式，因为handle可以自定义)

• Legacy Sources：兼容老的Flume OG中Source（0.9.x版本）


　　这里列举几个比较常用的source，
　　如Exec Source，通过它我们可以监听一个日志文件的变化，如下配置，
　　

a1.sources = r1　　
a1.channels
= c1　　
a1.sources.r1.type
= exec　　
a1.sources.r1.command
= tail -F /var/log/secure　　
a1.sources.r1.channels
= c1　　

　　Avro Source，通过它，我们可以将两个Flume Agent关联起来（因为agent的source和sink都支持Avro），正是这个特性，大大提高了flume的灵活性，可用性...
　　

a1.sources = r1　　
a1.channels
= c1　　
a1.sources.r1.type
= avro　　
a1.sources.r1.channels
= c1　　
a1.sources.r1.bind
= 0.0.0.0　　
a1.sources.r1.port
= 4141　　

　　HTTP Source，通过它，可以接收http请求上报的数据，如下是配置示例，监听5140端口的http请求，这里的handle是可以自定义的，也就是说我们可以接收任何类型的上报数据，如json格式、xml等等。
　　

a1.sources = r1　　
a1.channels
= c1　　
a1.sources.r1.type
= http　　
a1.sources.r1.port
= 5140　　
a1.sources.r1.channels
= c1　　
a1.sources.r1.handler
= org.example.rest.RestHandler　　
a1.sources.r1.handler.nickname
= random props　　


数据拦截（Interceptor）

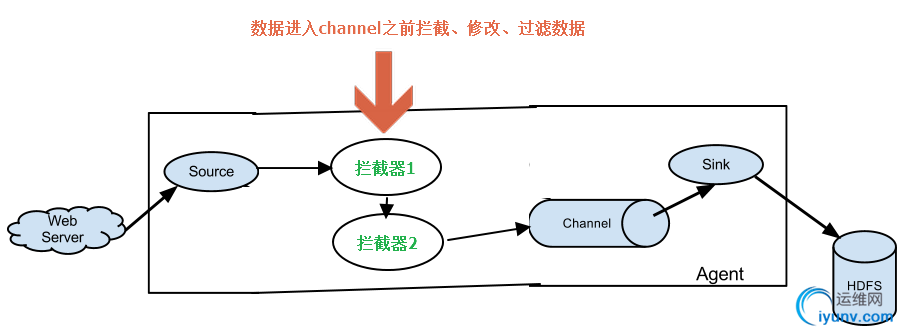

　　先看下interceptor模块在流程图中所处的位置，如下图所示：

　　拦截器主要的功能是对事件进行过滤，修改；
　　Flume内置支持的拦截器如下（主要两类：过滤和修改）：

• Timestamp Interceptor：在事件头中插入以毫秒为单位的时间戳，如果在之前已经有这个时间戳，则保留原有的时间戳。

• Host Interceptor：

• Static Interceptor

• UUID Interceptor

• Morphline Interceptor

• Search and Replace Interceptor

• Regex Filtering Interceptor

• Regex Extractor Interceptor


　　当然，flume是支持自定义拦截器的，如下是一个简单的配置示例：
　　

#拦截器　　
a1.sources.r1.interceptors
= i1　　
#a1.sources.r1.interceptors.i1.type
= org.apache.flume.sw.interceptor.SignCheckInterceptor$Builder　　
a1.sources.r1.interceptors.i1.type
= org.apache.flume.interceptor.RegexFilteringInterceptor$Builder　　
a1.sources.r1.interceptors.i1.regex
= (\\d):(\\d):(\\d)　　
a1.sources.r1.interceptors.i1.serializers
= s1 s2 s3　　
a1.sources.r1.interceptors.i1.serializers.s1.name
= one　　
a1.sources.r1.interceptors.i1.serializers.s2.name
= two　　
a1.sources.r1.interceptors.i1.serializers.s3.name
= three　　


通道选择器（Channel Selector）

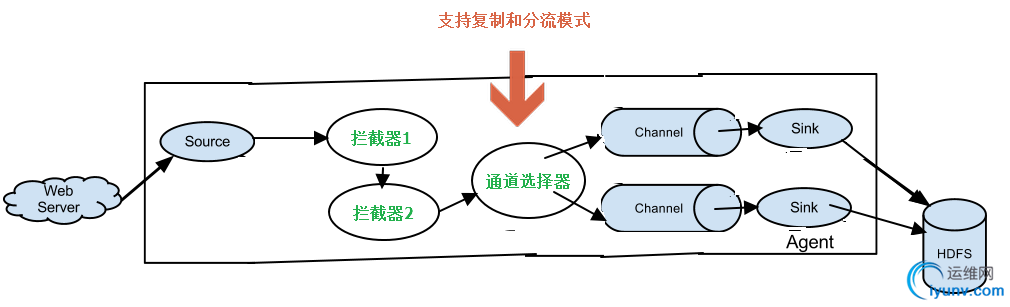

　　先看下interceptor模块在流程图中所处的位置，如下图所示：

　　通道选择器的主要功能是对事件流进行复制和分流；
　　Flume内置了两种类型的通道选择器：

• 复制（Replicating Channel Selector），使用该选择器，我们可以同时让同一事件传递到多个channel中，最后流入多个sink；

• 分流（Multiplexing Channel Selector），使用该选择器，我们可以让特定的事件流入到特定的channel中，如不同项目产生的日志事件，交由不同的sink处理；


　　如下是一个分流的配置示例：
　　

a1.sources = r1　　
a1.channels
= c1 c2 c3 c4　　
a1.sources.r1.selector.type
= multiplexing　　
a1.sources.r1.selector.header
= state　　
a1.sources.r1.selector.mapping.CZ
= c1　　
a1.sources.r1.selector.mapping.US
= c2 c3　　
a1.sources.r1.selector.default
= c4　　

　　当然，通道选择器是支持自定义的，我们可以自己实现通道选择器，并做如下配置：
　　

a1.sources = r1　　
a1.channels
= c1　　
a1.sources.r1.selector.type
= org.example.MyChannelSelector　　


数据通道（Channel）

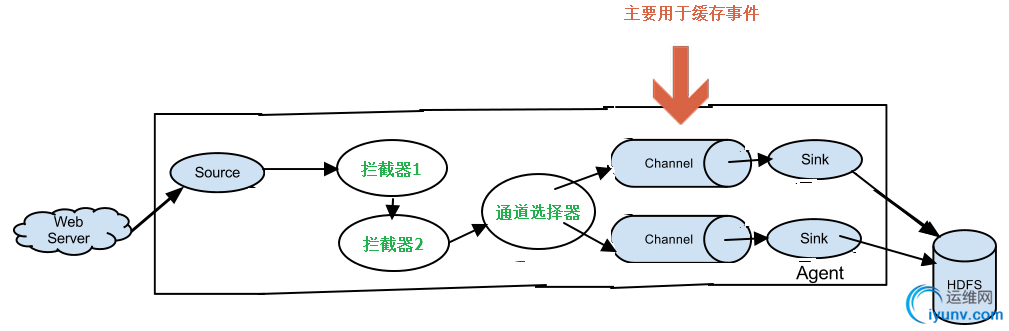

　　先看下channel模块在流程图中所处的位置，如下图所示：

　　通道Channel的主要功能是缓存日志事件；
　　Flume内置的Channel如下：

• Memory Channel：内存通道

• JDBC Channel：存储在持久化存储中，当前Flume Channel内置支持Derby

• File Channel：存储在磁盘文件中

• Spillable Memory Channel：存储在内存中和磁盘上，当内存队列满了，会持久化到磁盘文件（当前试验性的，不建议生产环境使用）

• Pseudo Transaction Channel：测试用途


　　同样，Flume支持自定义通道；
　　如下是一个内存通道的配置示例：
　　

a1.channels = c1　　
a1.channels.c1.type
= memory　　
a1.channels.c1.capacity
= 10000　　
a1.channels.c1.transactionCapacity
= 10000　　
a1.channels.c1.byteCapacityBufferPercentage
= 20　　
a1.channels.c1.byteCapacity
= 800000　　


Sink处理器

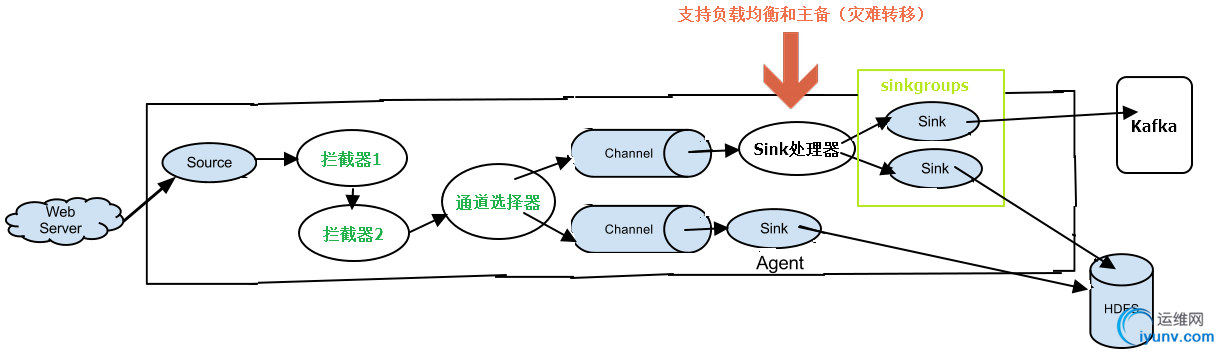

　　先看下Sink处理器在流程图中所处的位置，如下图所示：

　　Sink处理器的主要功能是让一组sink groups支持负载均衡和灾难转移功能，我觉得跟通道选择器有点类似通过自定义的方式，我觉得是可以实现通道选择器的功能的；
　　Flume内置的sink处理器如下：

• load_balance：负载均衡

• failover：主备（灾难转移）


　　同样的，也支持自定义sink处理器；
　　如下是一个负载均衡的例子，使用随机选择算法：
　　

a1.sinkgroups = g1　　
a1.sinkgroups.g1.sinks
= k1 k2　　
a1.sinkgroups.g1.processor.type
= load_balance　　
a1.sinkgroups.g1.processor.backoff
= true　　
a1.sinkgroups.g1.processor.selector
= random　　


Sink（Sink）

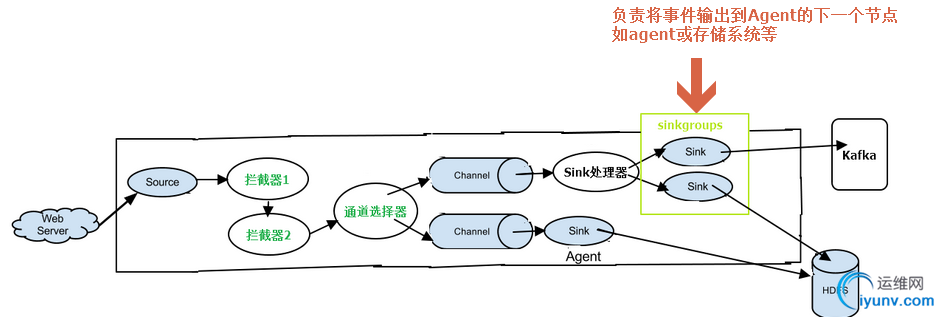

　　先看下Sink模块在流程图中所处的位置，如下图所示：

　　Sink的主要功能是将事件输出到下一个agent的source或其它存储系统如，分布式文件系统、kafka、本地文件系统、日志等；
　　Flume内置的sink如下：

• HDFS Sink：数据写入HDFS

• Logger Sink：数据写入日志文件

• Avro Sink：数据被转换成Avro Event，然后发送到配置的RPC端口上

• Thrift Sink：数据被转换成Thrift Event，然后发送到配置的RPC端口上

• IRC Sink：数据在IRC上进行回放

• File Roll Sink：存储数据到本地文件系统

• Null Sink：丢弃到所有数据

• HBase Sink：数据写入HBase数据库

• Morphline Solr Sink：数据发送到Solr搜索服务器（集群）

• ElasticSearch Sink：数据发送到Elastic Search搜索服务器（集群）

• Kite Dataset Sink：写数据到Kite Dataset，试验性质的


　　当然，flume也是支持自定义的；
　　我们举个本地文件系统的例子，配置如下即可：
　　

a1.channels = c1　　
a1.sinks
= k1　　
a1.sinks.k1.type
= file_roll　　
a1.sinks.k1.channel
= c1　　
a1.sinks.k1.sink.directory
= /var/log/flume　　


事件序列化（Serialization）
　　序列化在流程图中所处的位置与Sink一样，这里就不画了，简单地说，Sink负责将事件输出到外部，那么以何种形式输出（直接文本形式还是其它形式），需要包含哪些东西（body还是header还是其它内容...），就是由事件序列化来完成的；
　　Flume内置的事件序列化如下：

• Body Text Serializer：看名字就知道，直接将事件的body作为文本形式输出，事件header将被忽略

• Avro Event Serializer：Avro序列化，包含事件全部信息


　　Flume同样支持自定义事件序列化，需要实现EventSerializer接口；
　　下面举个Body Text Serializer的配置示例：
　　

a1.sinks = k1　　
a1.sinks.k1.type
= file_roll　　
a1.sinks.k1.channel
= c1　　
a1.sinks.k1.sink.directory
= /var/log/flume　　
a1.sinks.k1.sink.serializer
= text　　
a1.sinks.k1.sink.serializer.appendNewline
= false　　


结语
　　上面对flume各个模块，或者说组件，做了一个简短的介绍，基本知道了Flume是个怎么回事，接下来将对各个组件做个介绍，并开发各个组件的自定义实现。

参考资料
　　http://flume.apache.org/FlumeUserGuide.html
　　http://shiyanjun.cn/archives/915.html
