CCNA实验三十三 实战VoIP部署

rwqe

环境：Windows XP 、PacketTracert5.3

目的：

    了解VoIP的使用和基本配置，为以后接触语音这一块有一点了解，而且有语音流量的地方应该配置QoS，但此处暂时不涉及。其实CCNA的路由与交换就是为其它Cisco认证打基础。所以在CCNA时基础一定要熟练并进行一定的扩展。

说明：
      VoIP（Voice over Internet Protocol）就是将模拟声音讯号(Voice)数字化，以数据封包(Data Packet)的型式在 IP 数据网络 (IP Network)上做实时传递其实就是通过Internet打电话。 IP电话的语音是利用基于路由器/分组交换的IP数据网络进行语音传输的。VoIP最大的优势是能广泛地采用Internet和全球IP互连的环境，提供比传统业务更多、更好的服务。 VoIP可以在IP网络上便宜的传送语音、传真、视频、和数据等业务。
       其实这个实验很简单，如果安装了PacketTracert 5.3或其它版本的，那么在Packet Tracert5.3安装目录下的saves文件夹下就有几个VoIP的实验拓扑，只要认真看里面路由和交换机的配置就能基本掌握原理，当然在saves文件下还有很多其他实验，如果能够把这些实验都做一遍对网络的基本配置完全没问题。当然在Packet Tracert上做实验还是有很多缺点，有很多命令行是无法模拟的，而这时候就要用到Dynamic 、小凡制作或者GNS3等基于IOS的模拟器去实现。
       因为PacketTracert 还不能模拟到语音模块（VNM 或VIC），所以实验不能通过在路由器添加语音模块来实现。而是通过DHCP、telephony-service 、dial-peer voice voip来完成.对于VoIP实验PacketTracert 5.3有很多命令是无法模拟例如：（这些命令在实际应用中很有用）
ROUTER (config-telephony)#timeouts interdigit 5        //拨号按钮等待间隔
ROUTER (config-telephony)#secondary-dialtone 1        //外拨号音
ROUTER (config-telephony)#time-format 24            //24小时制度
ROUTER (config-telephony)#date-format yy-mm-dd      //日期显示格式
ROUTER(config-telephony)#network-locale CA          //定义location为canada
ROUTER(config-telephony)#system message CISCO      // 公司标识，显示在电话上
ROUTER(config-telephony)#max-conferences 8 //最多可以开几个3方会议和DSP有关
ROUTER(config-telephony)#voicemail 9999       // 定义语音邮件号码
ROUTER(config-telephony)#web admin system name cisco password cisco
ROUTER(config-telephony)#dn-webedit           //允许web编辑dn号码
ROUTER(config-telephony)#time-webedit         // 允许通过web设置时
ROUTER(config-ephone-dn)#label EVAN-1001      // 显示在分机线上
ROUTER(config-ephone-dn)#description 8765-1001  //显示在电话机右上脚
ROUTER(config-ephone-dn)#name HuJieSong        // 对方显示的来电
ROUTER(config-ephone-dn)#call-forward busy 1002   //秘书或者voicemail
ROUTER(config-ephone-dn)#call-forward noan 1002 timeout 20


步骤：

      Packet Tracert创建拓扑如下：

1、     首先用交叉线把IPhone1、IPhone2、IPhone3连接到对应交换机上。然后把Telephone用电话线连接到Home VoIP上。再用交叉线把Home VoIP连接到交换机SW3。

2、    分别为IPhone1、IPhone2、IPhone3添加电源如下图一样操作：

3、  配置Home VoIP指向家庭路由器：

4、  分别配置SW1、SW2、SW3 在相应端口开启语音支持，操作如下：

SW1配置：
Switch>en
Switch#conf t
Switch(config)#host SW1
SW1(config)#int range fa0/1 – 3  //进入端口组
SW1(config-if)#switchport mode access  //把端口组的所有端口配置成接入模式
SW1(config-if)#switchport voice vlan 1  //端口组开启语音支持

SW2配置：
Switch>en
Switch#conf t
Switch(config)#host SW2
SW2(config)#int range fa0/1 ,fa0/3
SW2(config-if)#switchport mode access
SW2(config-if)#switchport voice vlan 1

SW3配置：
Switch>en
Switch#conf t
Switch(config)#host SW3
SW3(config)# int range fa0/1 ,fa0/3
SW3(config-if)#switchport mode access
SW3(config-if)#switchport voice vlan 1

5、  配置总公司路由器如下操作：

Router>en

Router#conf t
Router(config)#host Company
Company(config)#enable password kkfloat
Company(config)#int fa0/0
Company(config-if)#ip add 192.168.1.254 255.255.255.0
Company(config-if)#no sh
Company(config-if)#exit
Company(config)#int s0/0/0
Company(config-if)#ip add 1.1.1.1 255.255.255.0
Company(config-if)#no sh
Company(config-if)#exit
Company(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.2  //添加默认路由指向Internet路由器
Company(config)#telephony-service  //进入电话应用服务
Company(config-telephony)#max-ephones 2  //最多可分配的电话设备
Company(config-telephony)#max-dn 2  //最多的电话号码数
Company(config-telephony)#ip source-address 192.168.1.254 port 9999  //电话注册地址
Company(config-telephony)#create cnf-files    //为ip phone创建XML设置文件
Company(config-telephony)#exit //退出
Company(config)#ephone-dn 1 //进入分机 1
Company(config-ephone-dn)#number 1111 //配置分机1的号码
Company(config-ephone-dn)#exit
Company(config)#ephone-dn 2
Company(config-ephone-dn)#number 2222
Company(config-ephone-dn)#exit
Company(config)#ephone 1 //配置电话1
Company(config-ephone)#mac-address 00D0.BA3D.C863 //绑定电话的物理地址
Company(config-ephone)#type 7960  //配置电话的类型
Company(config-ephone)#button 1:1  //前面一个1代表这个电话第一根线button，后面一个1代表ephone-dn，这样做到电话机和分机的绑定
Company(config)#ephone 2
Company(config-ephone)#mac-address 0002.4A66.141C
Company(config-ephone)#type 7960
Company(config-ephone)#button 1:2
Company(config-ephone)#exit
Company(config)#dial-peer voice 1 voip //配置拨号对等体1
Company(config-dial-peer)#destination-pattern 3333 //配置对方号码
Company(config-dial-peer)#session target ipv4:2.1.1.1 //配置对方网络的IPv4地址
Company(config-dial-peer)#exit //退出
Company(config)#dial-peer voice 2 voip
Company(config-dial-peer)#destination-pattern 4444
Company(config-dial-peer)#session target ipv4:3.1.1.1
Company(config-dial-peer)#exit
Company(config)#ip dhcp excluded-address 192.168.1.254 //配置DHCP排除分发的地址
Company(config)#ip dhcp pool PhonePool  //创建DHCP地址池
Company(dhcp-config)#network 192.168.1.0 255.255.255.0 //配置网络号
Company(dhcp-config)#default-router 192.168.1.254  //配置默认网关
Company(dhcp-config)#option 150 ip 192.168.1.254  //配置DHCP的可选参数为150 （很关键），控制客户端参数。

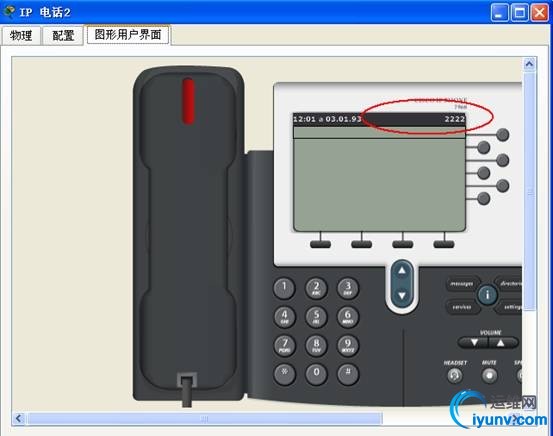

查看当前IPhone 1 和IPhone 2的变化：






6、测试公司内部电话连通性：IPhone 1 拨打IPhone 2






7、配置Internet路由器：
Router>en
Router#conf t
Router(config)#host Internet
Internet (config)#int s0/0/0
Internet (config-if)#ip add 1.1.1.2 255.255.255.0
Internet (config-if)#clock rate 64000 //配置DCE时钟频率
Internet (config-if)#no sh
Internet r(config-if)#exit
Internet (config)#int s0/0/1
Internet (config-if)#ip add 2.1.1.2 255.255.255.0
Internet (config-if)#clock rate 64000
Internet (config-if)#no sh
Internet (config-if)#exit
Internet (config)#int s0/2/0
Internet (config-if)#ip add 3.1.1.2 255.255.255.0
Internet (config-if)#clock rate 64000
Internet (config-if)#no sh


8、配置分公司路由器：（与总公司一样的就是IP变了）
Router>en
Router#conf t.
Router(config)#host Branch
Branch (config)#int fa0/0
Branch (config-if)#ip add 192.168.2.254 255.255.255.0
Branch (config-if)#no sh
Branch (config-if)#int s0/0/0
Branch (config-if)#ip add 2.1.1.1 255.255.255.0
Branch (config-if)#no sh
Branch (config)#ip route 0.0.0.0 0.0.0.0 2.1.1.2
Branch (config)#telephony-service
Branch (config-telephony)#max-ephone 1
Branch (config-telephony)#max-dn 1
Branch (config-telephony)#ip source-address 192.168.2.254 port 9999
Branch (config-telephony)#exit
Branch (config)#ephone-dn 1
Branch (config-ephone-dn)#number 3333
Branch (config-ephone-dn)#exit
Branch (config)#ephone 1
Branch (config-ephone)#type 7960
Branch (config-ephone)#mac-address 00E0.F7DC.324C
Branch (config-ephone)#button 1:1
Branch (config-ephone)#exit
Branch (config)#dial-peer voice 1 voip
Branch (config-dial-peer)#destination-pattern 1111
Branch (config-dial-peer)#session target ipv4:1.1.1.1
Branch (config-dial-peer)#exit
Branch (config)#dial-peer voice 2 voip
Branch (config-dial-peer)#destination-pattern 2222
Branch (config-dial-peer)#session target ipv4:1.1.1.1
Branch (config-dial-peer)#exit
Branch (config)#dial-peer voice 3 voip
Branch (config-dial-peer)#destination-pattern 4444
Branch (config-dial-peer)#session target ipv4:3.1.1.1
Branch (config)#ip dhcp excluded-address 192.168.2.254
Branch (config)#ip dhcp pool PhonePool
Branch (dhcp-config)#network 192.168.2.0 255.255.255.0
Branch (dhcp-config)#default-router 192.168.2.254
Branch (dhcp-config)#option 150 ip 192.168.2.254

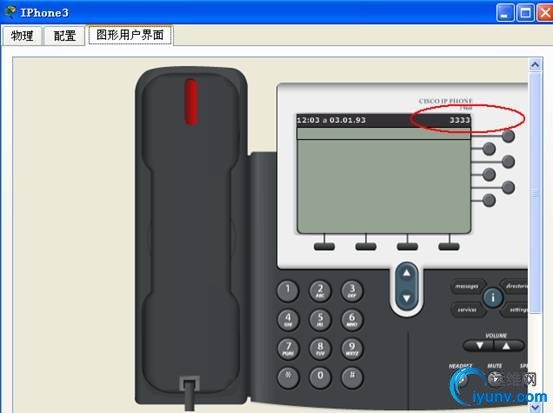

查看当前IPhone3变化：




9、在分公司拨打总公司的电话进行测试：





10、配置家庭路由器：
Router>en
Router#conf t
home(config)#host Home
Home(config)#enable pass kkfloat
Home(config)#int fa0/0
Home(config-if)#ip add 192.168.3.254 255.255.255.0
Home(config-if)#no sh
Home(config-if)#exit
Home(config)#int s0/0/0
Home(config-if)#ip add 3.1.1.1 255.255.255.0
Home(config-if)#no sh
Home(config-if)#exit
Home(config)#ip route 0.0.0.0 0.0.0.0 3.1.1.2
Home(config)#telephony-service
Home(config-telephony)#max-ephone 1
Home(config-telephony)#max-dn 1
Home(config-telephony)#ip source-address 192.168.3.254 port 9999
Home(config-telephony)#exit
Home(config)#ephone-dn 1
Home(config-ephone-dn)#number 4444
Home(config-ephone-dn)#exit
Home(config)#ephone 1
Home(config-ephone)#mac-address 0004.9A32.A601
Home(config-ephone)#type ata
Home(config-ephone)#button 1:1
Home(config-ephone)#exit
Home(config)#dial-peer voice 1 voip
Home(config-dial-peer)#destination-pattern 1111
Home(config-dial-peer)#session target ipv4:1.1.1.1
Home(config-dial-peer)#exit
Home(config)#dial-peer voice 2 voip
Home(config-dial-peer)#destination-pattern 2222
Home(config-dial-peer)#session target ipv4:1.1.1.1
Home(config-dial-peer)#exit
Home(config)#dial-peer voice 3 voip
Home(config-dial-peer)#destination-pattern 3333
Home(config-dial-peer)#session target ipv4:2.1.1.1
Home(config-dial-peer)#exit
Home(config)#ip dhcp excluded-address 192.168.3.254
Home(config)#ip dhcp pool Phone
Home(dhcp-config)#network 192.168.3.0 255.255.255.0
Home(dhcp-config)#default-router 192.168.3.254
Home(dhcp-config)#option 150 ip 192.168.3.254
Home(dhcp-config)#exit

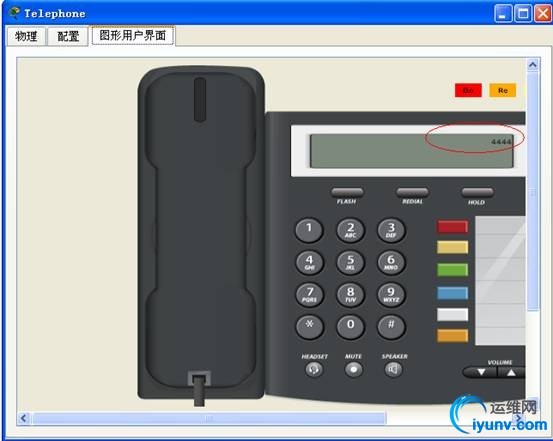

查看当前Telephone的变化：

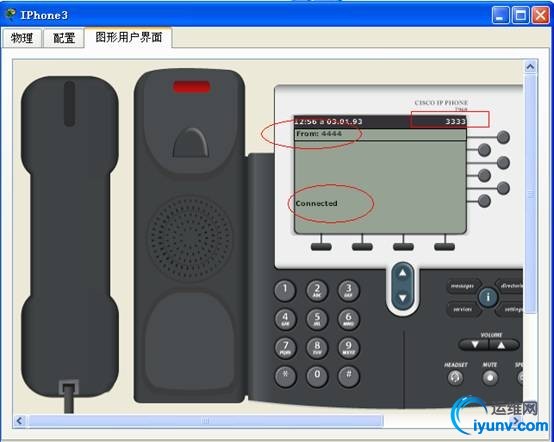

11、从家庭分别拨打总公司和分公司的电话查看情况：




实验完成
