CCNA实验四十 模拟ADSL与Modem拨号

rwqe

环境：Windows XP 、PacketTracert5.3

目的： 了解拨号上网，掌握基本配置

步骤：
     创建拓扑如下

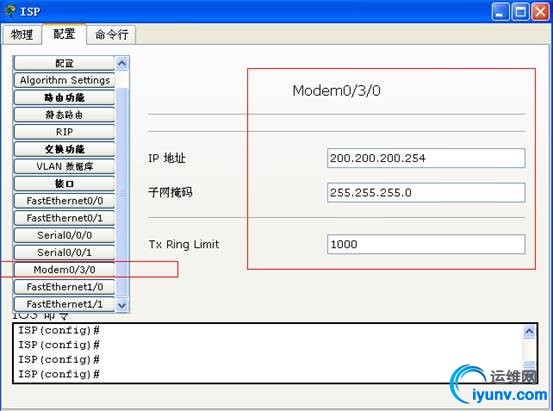

配置ISP：

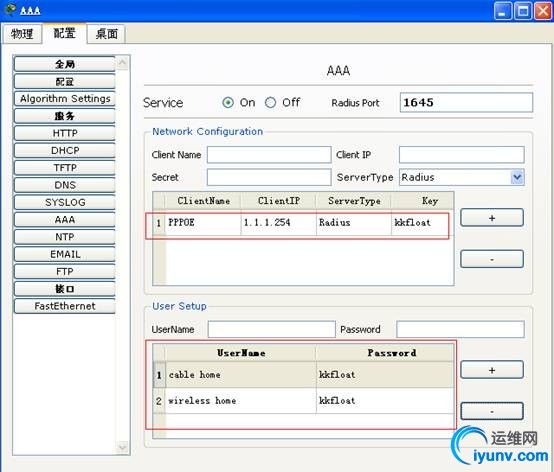

配置AAA：


配置“电信局“

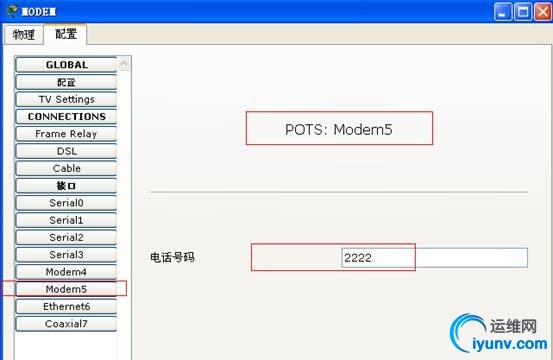

配置“MODEM“



配置wireless

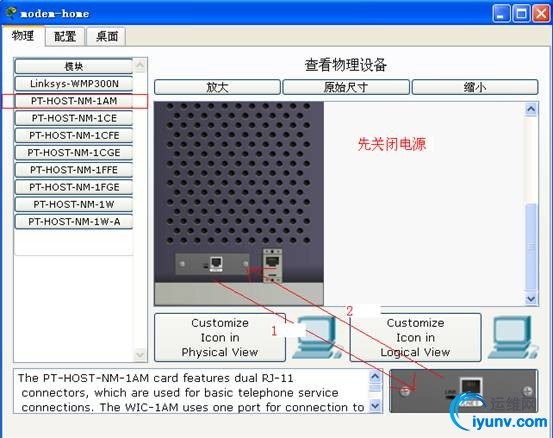

配置modem-home：



配置ISP路由器：
Router>en
Router#conf t
Router(config)#host ISP
ISP(config)#int fa1/0
ISP(config-if)#ip add 100.100.100.254 255.255.255.0
ISP(config-if)#pppoe enable //开启fa1/0接口的PPPOE拨号功能
ISP(config-if)#no sh
ISP(config-if)#exit
ISP(config)#int fa0/0
ISP(config-if)#ip add 1.1.1.254 255.255.255.0
ISP(config-if)#no sh
ISP(config-if)#int fa0/1
ISP(config-if)#ip add 2.2.2.254 255.255.255.0
ISP(config-if)#no sh
ISP(config-if)#exit
ISP(config)#username modemhome password kkfloat //创建modem拨号用户
ISP(config)#aaa new-model //开启AAA服务器
ISP(config)#aaa authentication login internet group radius //启用AAA作为ADSL拨号用户的身份验证服务器
ISP(config)#radius-server host 1.1.1.1 auth-port 1645 key kkfloat //指定AAA服务器的IP地址及端口号和共享密钥
ISP(config)#ip dhcp excluded-address 200.200.200.254 //配置modem用户的DHCP排除地址
ISP(config)#ip dhcp pool modempool //创建modem用户的dhcp地址池
ISP(dhcp-config)#network 200.200.200.0 255.255.255.0 //指定dhcp的网络范围
ISP(dhcp-config)#default-router 200.200.200.254 //指定modem用户的默认路由
ISP(dhcp-config)#exit //退出
ISP(config)#ip local pool adslpool 100.100.100.1 100.100.100.250 //为ADSL用户创建地址池
ISP(config)#vpdn enable //开启vpdn功能
ISP(config)#vpdn-group adsl //创建vpdn组
ISP(config-vpdn-acc-in)#protocol pppoe //配置vpdn协议为PPPOE
ISP(config-vpdn-acc-in)#virtual-template 1 //指定虚拟拨号模板1
ISP(config-vpdn-acc-in)#exit //退出
ISP(config-vpdn)#exit //退出
ISP(config)#int virtual-Template 1 //进入虚拟拨号模板1
ISP(config-if)#ip unnumbered  fa1/0 //配置无IP地址编号，使用fa1/0地址表示
ISP(config-if)#peer default ip address pool adslpool //配置ADSL拨号用户使用adslpool地址池
ISP(config-if)#exit //退出

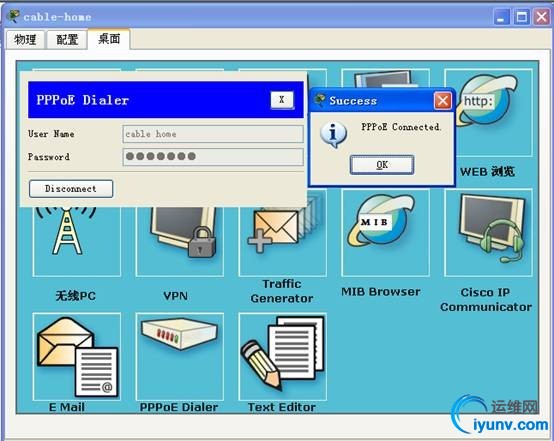

测试cable-home：




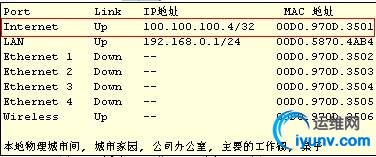

测试wireless路由器 和wireless-home：

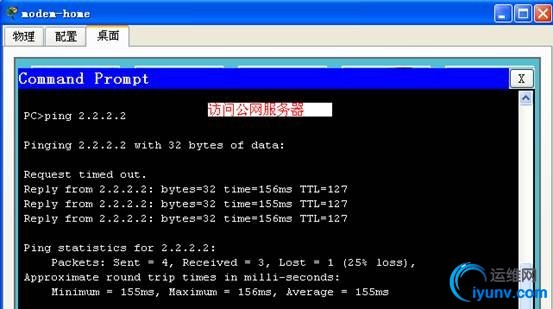

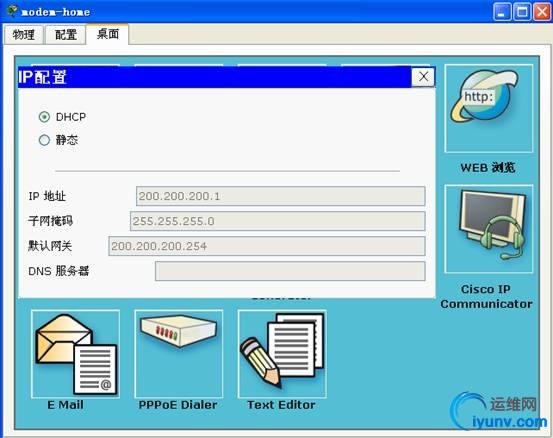

测试modem-home：

实验就此结束。
