Tomcat集群环境下session共享方案梳理（1）

gacvd

　　对于web应用集群的技术实现而言，最大的难点就是：如何能在集群中的多个节点之间保持数据的一致性，会话（Session）信息是这些数据中最重要的一块。要实现这一点， 大体上有两种方式：
　　一种是把所有Session数据放到一台服务器上或者数据库中，集群中的所有节点通过访问这台Session服务器来获取数据；
　　另一种就是在集群中的所有节点间进行Session数据的同步拷贝，任何一个节点均保存了所有的Session数据。
　　Tomcat集群session同步方案有以下几种方式：
　　1）使用tomcat自带的cluster方式，多个tomcat间自动实时复制session信息，配置起来很简单。但这个方案的效率比较低，在大并发下表现并不好。
　　2）利用nginx的基于访问ip的hash路由策略，保证访问的ip始终被路由到同一个tomcat上，这个配置更简单。但如果应用是某一个局域网大量用户同时登录，这样负载均衡就没什么作用了。
　　3）利用nginx插件实现tomcat集群和session同步，nginx-upstream-jvm-route-0.1.tar.gz，是一个Nginx的扩展模块，用来实现基于Cookie的Session Sticky的功能。
　　4）利用memcached实现（MSM工具）。memcached存储session，并把多个tomcat的session集中管理，前端在利用nginx负载均衡和动静态资源分离，在兼顾系统水平扩展的同时又能保证较高的性能。
　　5）利用redis实现。使用redis不仅仅可以将缓存的session持久化，还因为它支持的单个对象比较大，而且数据类型丰富，不只是缓存 session，还可以做其他用途，可以一举几得。
　　6）利用filter方法实现。这种方法比较推荐，因为它的服务器使用范围比较多，不仅限于tomcat ，而且实现的原理比较简单容易控制。
　　7）利用terracotta服务器共享session。这种方式配置比较复杂。
　　在Tomcat集群中，当一个节点出现故障，虽然有高可用集群来负责故障转移，但用户的session信息如何保持呢？
　　下面介绍第4种方案，session复制同步使用MSM（Memcache-Session-Manager），即利用MSM+Memcached做Session共享。
　　MSM介绍：（详细介绍可以参考：http://www.cnblogs.com/kevingrace/p/6401025.html）
　　MSM是一个高可用的Tomcat Session共享解决方案，除了可以从本机内存快速读取Session信息(仅针对黏性Session)外，还可使用Memcached存取Session，以实现高可用。
　　传统tomcat集群，会话复制随着结点数增多，扩展性成为瓶颈。MSM使用memcached完成统一管理tomcat会话，避免tomcat结点间过多会话复制。
　　MSM利用Value(Tomcat 阀)对Request进行跟踪。Request请求到来时，从memcached加载session，Request请求结束时，将tomcat session更新至memcached，以达到session共享之目的， 支持sticky和non-sticky模式：
　　sticky ：
　　no-sticky:
　　在进行环境部署之前，要对cookie和session的工作机制非常了解，如果不了解其中的原理且只是机械性地去按照参考文档部署，那么这是毫无意义的。
　　a）cookie是怎么工作的？
　　加入我们创建了一个名字为login的Cookie来包含访问者的信息，创建Cookie时，服务器端的Header如下面所示，这里假设访问者的注册名是“wangshibo”，同时还对所创建的Cookie的属性如path、domain、expires等进行了指定。
　　

Set-Cookie:login=wangshibo;path=/;domain=msn.com;　　
expires=Monday,01-Mar-99 00:00:01 GMT
　　

　　

　　上面这个Header会自动在浏览器端计算机的Cookie文件中添加一条记录。浏览器将变量名为“login”的Cookie赋值为“wangshibo”。
　　注意，在实际传递过程中这个Cookie的值是经过了URLEncode方法的URL编码操作的。 这个含有Cookie值的HTTP Header被保存到浏览器的Cookie文件后，Header就通知浏览器将Cookie通过请求以忽略路径的方式返回到服务器，完成浏览器的认证操作。
　　此外，我们使用了Cookie的一些属性来限定该Cookie的使用。例如Domain属性能够在浏览器端对Cookie发送进行限定，具体到上面的例子，该Cookie只能传到指定的服务器上，而决不会跑到其他的Web站点上去。Expires属性则指定了该Cookie保存的时间期限，例如上面的Cookie在浏览器上只保存到1999年3月1日1秒。 当然，如果浏览器上Cookie太多，超过了系统所允许的范围，浏览器将自动对它进行删除。至于属性Path，用来指定Cookie将被发送到服务器的哪一个目录路径下。
　　说明：浏览器创建了一个Cookie后，对于每一个针对该网站的请求，都会在Header中带着这个Cookie；不过，对于其他网站的请求Cookie是绝对不会跟着发送的。而且浏览器会这样一直发送，直到Cookie过期为止。
　　b）session是如何工作的？

　　由于http是无状态的协议，你访问了页面A，然后再访问B页面，http无法确定这2个访问来自一个人，因此要用cookie或session来跟踪用户，根据授权和用户身份来 显示不同的页面。比如用户A登陆了，那么能看到自己的个人信息，而B没登陆，无法看到个人信息。还有A可能在购物，把商品放入购物车，此时B也有这个过程， 你无法确定A，B的身份和购物信息，所以需要一个session>　　cookie是服务器发给客户端并保持在客户端的一个文件，里面包含了用户的访问信息（账户密码等），可以手动删除或设置有效期，在下次访问的时候，会返给服务器。

　　注意：cookie可以被禁用，所以要想其他办法，这就是session。cookie数据存放在客户的浏览器上，session数据放在服务器上。cookie同时也是session>
　　比如：你去商场购物，商场会给你办一张会员卡，下次你来出示该卡，会有打折优惠，该卡可以自己保存（cookie），或是商场代为保管，由于会员太多，个人需要保存卡号信息（session>　　为什么要持久化session（共享session）？
　　因为：在客户端每个用户的Session对象存在Servlet容器中，如果Tomcat服务器重启或者宕机的话，那么该session就会丢失，而客户端的操作会由于session丢失而造成数据丢失；如果当前用户访问量巨大，每个用户的Session里存放大量数据的话，那么就很占用服务器大量的内存，进而致使服务器性能受到影响。
　　可以使用数据库持久化session，分为物理数据库和内存数据库。物理数据库备份session，由于其性能原因，不推荐；内存数据库可以使用redis和memcached，这里介绍memcached的方法。
　　MSM工作原理：
　　a）Sticky Session（黏性） 模式下的工作原理：
　　Tomcat本地Session为主Session，Memcached 中的Session为备Session。
　　安装在Tomcat上的MSM使用本机内存保存Session，当一个请求执行完毕之后，如果对应的Session在本地不存在（即某用户的第一次请求），则将该Session复制一份至Memcached；当该Session的下一个请求到达时，会使用Tomcat的本地Session，请求处理结束之后，Session的变化会同步更新到 Memcached，保证数据一致。
　　当集群中的一个Tomcat挂掉，下一次请求会被路由到其他Tomcat上。负责处理此此请求的Tomcat并不清楚Session信息，于是从Memcached查找该Session，更新该Session并将其保存至本机。此次请求结束，Session被修改，送回Memcached备份。
　　b）Non-sticky Session （非黏性）模式下的工作原理（记住：多台tomcat集群或多个tomcat实例时需要选择Non-Sticky模式，即sticky="false"）：
　　Tomcat本地Session为中转Session，Memcached为主备Session。
　　收到请求，加载备Session至本地容器，若备Session加载失败则从主Session加载；
　　请求处理结束之后，Session的变化会同步更新到Memcached，并清除Tomcat本地Session。
　　------------------------------------------------------------------------------------------------------------
　　废话不多说了，下面直接看nginx+memcached+tomcat实现session共享的集群操作记录：：
　　一、集群实验环境信息
　　

主机            端口    开源软件　　
192.168.1.118   80      nginx（nginx-1.8.1）
　　
192.168.1.118   8081    tomcat1（版本为tomcat7）
　　
192.168.1.118   8091    tomcat2
　　
192.168.1.118   11211   memcached（memcached-1.4.34）
　　
192.168.1.118   11212   memcached（memcached-1.4.34）
　　

　　
服务器系统均是centos6.8
　　

　　
我这里是在一台测试服务器（192.168.1.118/110.110.115.118）上操作的，即nginx、memcached、tomcat均是部署在同一台服务器上，只是为了测试。
　　
如果在生产环境下，ngixn、tocmat、memcached应该是部署到不同的服务器上。
　　

　　
为什么在两个tomcat实例前要放一个nginx？
　　
1）nginx可以作为两个tomcat的负载均衡，均衡两个tomat负载压力，负载均衡也可以使得客户端访问可以使用统一的url，如果没有nginx，那么访问tomcat1必须要用http://localhost:8081/，而访问tomcat2需要用http://localhost:8091/
　　
2）nginx处理静态资源的性能比tomcat好很多
　　

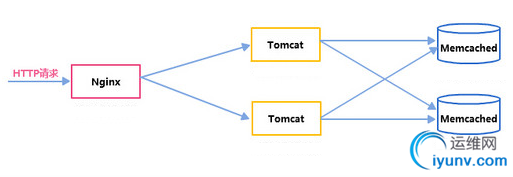

　　实验拓扑图：
　　
　　二、nginx安装
　　

1）安装依赖包　　
[iyunv@linux-node3 ~]# yum -y install gcc gcc-c++
　　

　　
2）安装pcre库
　　
[iyunv@linux-node3 ~]# cd /usr/local/src/
　　
[iyunv@linux-node3 src]# wget https://jaist.dl.sourceforge.net/project/pcre/pcre/8.37/pcre-8.37.tar.gz
　　
[iyunv@linux-node3 src]# tar -zvxf pcre-8.37.tar.gz
　　
[iyunv@linux-node3 src]# cd pcre-8.37
　　
[iyunv@linux-node3 pcre-8.37]# ./configure && make && make install
　　

　　
3）安装zlib库
　　
[iyunv@linux-node3 src]# wget http://www.zlib.net/zlib-1.2.11.tar.gz
　　
[iyunv@linux-node3 src]# tar -zvxf zlib-1.2.11.tar.gz
　　
[iyunv@linux-node3 zlib-1.2.11]# ./configure && make && make install
　　

　　
4）安装openssl
　　
[iyunv@linux-node3 src]# wget http://www.openssl.org/source/openssl-1.0.1c.tar.gz
　　
[iyunv@linux-node3 src]# tar -zvxf openssl-1.0.1c.tar.gz && cd openssl-1.0.1c && ./config && make && make install
　　

　　
5）安装nginx
　　
特别注意要指定prce zlib openssl原码包位置
　　
[iyunv@linux-node3 src]# wget http://nginx.org/download/nginx-1.8.1.tar.gz
　　
[iyunv@linux-node3 src]# tar -zvxf nginx-1.8.1.tar.gz
　　
[iyunv@linux-node3 src]# cd nginx-1.8.1
　　
[iyunv@linux-node3 nginx-1.8.1]# ./configure --prefix=/usr/local/nginx --with-http_ssl_module --with-pcre=/usr/local/src/pcre-8.37 --with-zlib=/usr/local/src/zlib-1.2.11  --with-openssl=/usr/local/src/openssl-1.0.1c
　　
[iyunv@linux-node3 nginx-1.8.1]# make && make install
　　

　　
6）安装成功后配置nginx
　　
[iyunv@linux-node3 nginx-1.8.1]# vim /usr/local/nginx/conf/nginx.conf
　　
#user  nobody;
　　
worker_processes  8;
　　

　　
#error_log  logs/error.log;
　　
#error_log  logs/error.log  notice;
　　
#error_log  logs/error.log  info;
　　

　　
#pid        logs/nginx.pid;
　　

　　
worker_rlimit_nofile 65535;
　　
events {
　　use epoll;
　　worker_connections  65535;
　　
}
　　

　　
http {
　　include       mime.types;
　　default_type  application/octet-stream;
　　charset utf-8;
　　######
　　## set access log format
　　######
　　log_format  main  '$http_x_forwarded_for $remote_addr $remote_user [$time_local] "$request" '
　　'$status $body_bytes_sent "$http_referer" '
　　'"$http_user_agent" "$http_cookie" $host $request_time';
　　

　　#######
　　## http setting
　　#######
　　sendfile       on;
　　tcp_nopush     on;
　　tcp_nodelay    on;
　　keepalive_timeout  65;
　　fastcgi_connect_timeout 30000;
　　fastcgi_send_timeout 30000;
　　fastcgi_read_timeout 30000;
　　fastcgi_buffer_size 256k;
　　fastcgi_buffers 8 256k;
　　fastcgi_busy_buffers_size 256k;
　　fastcgi_temp_file_write_size 256k;
　　fastcgi_intercept_errors on;
　　

　　##cache##
　　client_header_timeout 60s;
　　client_body_timeout 60s;
　　client_max_body_size 10m;
　　client_body_buffer_size 1m;
　　proxy_connect_timeout 5;
　　proxy_read_timeout 60;
　　proxy_send_timeout 5;
　　proxy_buffer_size 64k;
　　proxy_buffers 4 128k;
　　proxy_busy_buffers_size 128k;
　　proxy_temp_file_write_size 1m;
　　proxy_temp_path /home/temp_dir;
　　proxy_cache_path /home/cache levels=1:2 keys_zone=cache_one:200m inactive=1d max_size=30g;
　　##end##
　　

　　gzip  on;
　　gzip_min_length  1k;
　　gzip_buffers     4 16k;
　　gzip_http_version 1.1;
　　gzip_comp_level 9;
　　gzip_types       text/plain application/x-javascript text/css application/xml text/javascript application/x-httpd-php;
　　gzip_vary on;
　　

　　## includes vhosts
　　include vhosts/*.conf;
　　
}
　　

　　
[iyunv@linux-node3 nginx-1.8.1]# cd /usr/local/nginx/conf/
　　
[iyunv@linux-node3 conf]# mkdir vhosts
　　
[iyunv@linux-node3 conf]# cd vhosts/
　　
[iyunv@linux-node3 vhosts]# vim test.conf
　　upstream tomcat-lb {
　　server 127.0.0.1:8081;
　　server 127.0.0.1:8091;
　　}
　　server {
　　listen  80;
　　server_name www.wangshibo.com;
　　location / {
　　proxy_pass http://tomcat-lb;
　　proxy_set_header  X-Real-IP $remote_addr;
　　proxy_set_header  REMOTE-HOST $remote_addr;
　　proxy_set_header  Host $host;
　　proxy_set_header  X-Forwarded-For $proxy_add_x_forwarded_for;
　　}
　　location ~ .*\.(gif|jpg|png|htm|html|css|ico|flv|swf)(.*) {
　　proxy_pass http://tomcat-lb;
　　proxy_redirect off;
　　proxy_set_header Host $host;
　　proxy_cache cache_one;
　　proxy_cache_valid 200 302 1h;
　　proxy_cache_valid 301 1d;
　　proxy_cache_valid any 10m;
　　expires 30d;
　　proxy_cache_key $host$uri$is_args$args;
　　}
　　
}
　　

　　

　　三、memcached安装
　　

[iyunv@linux-node3 src]# yum -y install libevent libevent-devel　　
[iyunv@linux-node3 src]# wget http://memcached.org/files/memcached-1.4.34.tar.gz
　　
[iyunv@linux-node3 src]# tar -zvxf memcached-1.4.34.tar.gz
　　
[iyunv@linux-node3 src]# cd memcached-1.4.34
　　
[iyunv@linux-node3 memcached-1.4.34]# ./configure --prefix=/usr/local/memcached
　　
[iyunv@linux-node3 memcached-1.4.34]# make && make install
　　
启动memcached，端口11211可以根据自己需要修改不同端口
　　
[iyunv@linux-node3 memcached-1.4.34]# /usr/local/memcached/bin/memcached -d -m 512 -u root -p 11211 -c 1024 -P /var/lib/memcached.11211pid
　　
[iyunv@linux-node3 memcached-1.4.34]# /usr/local/memcached/bin/memcached -d -m 512 -u root -p 11212 -c 1024 -P /var/lib/memcached.11212pid
　　
[iyunv@linux-node3 memcached-1.4.34]# ps -ef|grep memcached
　　
root     44007     1  0 14:21 ?        00:00:00 /usr/local/memcached/bin/memcached -d -m 512 -u root -p 11211 -c 1024 -P /var/lib/memcached.11211pid
　　
root     44018     1  0 14:21 ?        00:00:00 /usr/local/memcached/bin/memcached -d -m 512 -u root -p 11212 -c 1024 -P /var/lib/memcached.11212pid
　　
root     44038 21647  0 14:22 pts/2    00:00:00 grep  memcached
　　
测试一下memcached连接，如下说明成功（输入quit退出）
　　
[iyunv@linux-node3 ~]# telnet 192.168.1.118 11211
　　
Trying 192.168.1.118...
　　
Connected to 192.168.1.118.
　　
Escape character is '^]'.
　　

　　
[iyunv@linux-node3 ~]# telnet 192.168.1.118 11212
　　
Trying 192.168.1.118...
　　
Connected to 192.168.1.118.
　　
Escape character is '^]'.
　　

　　四、安装jdk
　　

查看CentOS自带JDK是否已安装　　
[iyunv@linux-node3 ~]# yum list installed |grep java
　　
[iyunv@linux-node3 ~]#
　　

　　
若有自带安装的JDK，如何卸载CentOS系统自带Java环境？
　　
卸载JDK相关文件输入：yum -y remove java-1.7.0-openjdk*。
　　
卸载tzdata-java输入：yum -y remove tzdata-java.noarch。
　　
当结果显示为Complete！即卸载完毕。
　　
注："*"表示卸载掉java 1.7.0的所有openjdk相关文件。
　　

　　
查看yum库中的java安装包
　　
[iyunv@linux-node3 ~]# yum -y list java*
　　
........
　　
java-1.5.0-gcj.x86_64                                                      1.5.0.0-29.1.el6                                             base
　　
java-1.5.0-gcj-devel.x86_64                                                1.5.0.0-29.1.el6                                             base
　　
java-1.5.0-gcj-javadoc.x86_64                                              1.5.0.0-29.1.el6                                             base
　　
java-1.5.0-gcj-src.x86_64                                                  1.5.0.0-29.1.el6                                             base
　　
java-1.6.0-openjdk.x86_64                                                  1:1.6.0.41-1.13.13.1.el6_8                                   updates
　　
java-1.6.0-openjdk-demo.x86_64                                             1:1.6.0.41-1.13.13.1.el6_8                                   updates
　　
java-1.6.0-openjdk-devel.x86_64                                            1:1.6.0.41-1.13.13.1.el6_8                                   updates
　　
java-1.6.0-openjdk-javadoc.x86_64                                          1:1.6.0.41-1.13.13.1.el6_8                                   updates
　　
java-1.6.0-openjdk-src.x86_64                                              1:1.6.0.41-1.13.13.1.el6_8                                   updates
　　
java-1.7.0-openjdk.x86_64                                                  1:1.7.0.131-2.6.9.0.el6_8                                    updates
　　
java-1.7.0-openjdk-demo.x86_64                                             1:1.7.0.131-2.6.9.0.el6_8                                    updates
　　
java-1.7.0-openjdk-devel.x86_64                                            1:1.7.0.131-2.6.9.0.el6_8                                    updates
　　
java-1.7.0-openjdk-javadoc.noarch                                          1:1.7.0.131-2.6.9.0.el6_8                                    updates
　　
java-1.7.0-openjdk-src.x86_64                                              1:1.7.0.131-2.6.9.0.el6_8                                    updates
　　
java-1.8.0-openjdk.x86_64                                                  1:1.8.0.121-0.b13.el6_8                                      updates
　　
java-1.8.0-openjdk-debug.x86_64                                            1:1.8.0.121-0.b13.el6_8                                      updates
　　
java-1.8.0-openjdk-demo.x86_64                                             1:1.8.0.121-0.b13.el6_8                                      updates
　　
java-1.8.0-openjdk-demo-debug.x86_64                                       1:1.8.0.121-0.b13.el6_8                                      updates
　　
java-1.8.0-openjdk-devel.x86_64                                            1:1.8.0.121-0.b13.el6_8                                      updates
　　
java-1.8.0-openjdk-devel-debug.x86_64                                      1:1.8.0.121-0.b13.el6_8                                      updates
　　
java-1.8.0-openjdk-headless.x86_64                                         1:1.8.0.121-0.b13.el6_8                                      updates
　　
java-1.8.0-openjdk-headless-debug.x86_64                                   1:1.8.0.121-0.b13.el6_8                                      updates
　　
java-1.8.0-openjdk-javadoc.noarch                                          1:1.8.0.121-0.b13.el6_8                                      updates
　　
java-1.8.0-openjdk-javadoc-debug.noarch                                    1:1.8.0.121-0.b13.el6_8                                      updates
　　
java-1.8.0-openjdk-src.x86_64                                              1:1.8.0.121-0.b13.el6_8                                      updates
　　
java-1.8.0-openjdk-src-debug.x86_64                                        1:1.8.0.121-0.b13.el6_8                                      updates
　　
........
　　

　　
以yum库中java-1.7.0为例
　　
注："*"表示将java-1.7.0的所有相关Java程序都安装上。
　　
[iyunv@linux-node3 ~]# yum -y install java-1.7.0-openjdk*
　　

　　
查看刚安装的Java版本信息。
　　
输入：java -version 可查看Java版本；
　　
输入：javac 可查看Java的编译器命令用法
　　

　　
[iyunv@linux-node3 ~]# java -version
　　
java version "1.7.0_131"
　　
OpenJDK Runtime Environment (rhel-2.6.9.0.el6_8-x86_64 u131-b00)
　　
OpenJDK 64-Bit Server VM (build 24.131-b00, mixed mode)
　　

　　
[iyunv@linux-node3 ~]# which java
　　
/usr/bin/java
　　
[iyunv@linux-node3 ~]# ll /usr/bin/java
　　
lrwxrwxrwx. 1 root root 22 Feb 14 22:25 /usr/bin/java -> /etc/alternatives/java
　　
[iyunv@linux-node3 ~]# ll /etc/alternatives/java
　　
lrwxrwxrwx. 1 root root 46 Feb 14 22:25 /etc/alternatives/java -> /usr/lib/jvm/jre-1.7.0-openjdk.x86_64/bin/java
　　
[iyunv@linux-node3 ~]# cd /usr/lib/jvm
　　
[iyunv@linux-node3 jvm]# ll
　　
total 4
　　
lrwxrwxrwx. 1 root root   26 Feb 14 22:25 java -> /etc/alternatives/java_sdk
　　
lrwxrwxrwx. 1 root root   32 Feb 14 22:25 java-1.7.0 -> /etc/alternatives/java_sdk_1.7.0
　　
drwxr-xr-x. 9 root root 4096 Feb 14 22:25 java-1.7.0-openjdk-1.7.0.131.x86_64
　　
lrwxrwxrwx. 1 root root   35 Feb 14 22:25 java-1.7.0-openjdk.x86_64 -> java-1.7.0-openjdk-1.7.0.131.x86_64
　　
lrwxrwxrwx. 1 root root   34 Feb 14 22:25 java-openjdk -> /etc/alternatives/java_sdk_openjdk
　　
lrwxrwxrwx. 1 root root   21 Feb 14 22:25 jre -> /etc/alternatives/jre
　　
lrwxrwxrwx. 1 root root   27 Feb 14 22:25 jre-1.7.0 -> /etc/alternatives/jre_1.7.0
　　
lrwxrwxrwx. 1 root root   39 Feb 14 22:25 jre-1.7.0-openjdk.x86_64 -> java-1.7.0-openjdk-1.7.0.131.x86_64/jre
　　
lrwxrwxrwx. 1 root root   29 Feb 14 22:25 jre-openjdk -> /etc/alternatives/jre_openjdk
　　

　　
由上可知，java的home目录是/usr/lib/jvm/java-1.7.0-openjdk.x86_64
　　

　　
设置java的环境变量
　　
[iyunv@115 ~]# vim /etc/profile
　　
.......
　　
export JAVA_HOME=/usr/lib/jvm/java-1.7.0-openjdk.x86_64

　　
export>　　
export PATH=$PATH:$JAVA_HOME/bin
　　

　　
[iyunv@linux-node3 jvm]# source /etc/profile
　　

　　

　　五、安装与配置tomcat
　　1）安装tomcat

[iyunv@linux-node3 src]# wget http://apache.fayea.com/tomcat/tomcat-7/v7.0.75/bin/apache-tomcat-7.0.75.tar.gz

[iyunv@linux-node3 src]# tar -zvxf apache-tomcat-7.0.75.tar.gz

[iyunv@linux-node3 src]# mv apache-tomcat-7.0.75 /usr/local/tomcat1

　　2）添加memcached和msm(Memcached_Session_Manager)的依赖jar包，如下：
　　

asm-3.2.jar　　
kryo-1.03.jar
　　
kryo-serializers-0.10.jar
　　
memcached-session-manager-1.7.0.jar
　　
memcached-session-manager-tc7-1.7.0.jar
　　
minlog-1.2.jar
　　
msm-kryo-serializer-1.6.3.jar
　　
reflectasm-0.9.jar
　　
spymemcached-2.7.3.jar
　　

　　注意：memcached-session-manager-tc7-1.7.0.jar中的tc7为tomcat的版本号。一定要注意：不同版本号的tomcat，对应的msm包也不同。此处为tomcat7的jar包
　　上面依赖包下载地址：https://pan.baidu.com/s/1eRRncpO
　　提取密码：y56i
　　---------------------------------------------------------------------------------------------------------------------------------
　　msm相关版本的jar包下载地址：http://repo1.maven.org/maven2/de/javakaffee/msm/
　　spymemcached相关版本下载地址：http://repo1.maven.org/maven2/net/spy/spymemcached
　　---------------------------------------------------------------------------------------------------------------------------------
　　把依赖包下载后全部上传到tomcat1和tomcat2的安装路径下的lib/ 目录下
　　3）配置tomcat
　　

这里我的tomcat1的服务端口用的是8081，所以需要将tomcat1的server.xml中默认的8080改成8081　　
[iyunv@linux-node3 ~]# cd /usr/local/tomcat1/conf/
　　
[iyunv@linux-node3 conf]# cp server.xml server.xml.bak
　　
[iyunv@linux-node3 conf]# vim server.xml
　　
.......
　　<Connector port="8081" protocol="HTTP/1.1"
　　connectionTimeout="20000"
　　redirectPort="8443" />
　　
......
　　<Engine name="Catalina" defaultHost="localhost" jvmRoute="tomcat1">
　　
......
　　

　　
注意：启有Engine标签中的jvmRoute属性，启用的目的就是为了区分session是在哪个节点上生成的
　　
这个Engine name是非必选 ，只有选择了sticky模式才加入jvmRoute属性。这里为了实验效果，我们暂且选择这个设置项。
　　
不同的tomcat实例jvmRoute取值不能相同。
　　
例：8081端口的tomcat实例jvmRoute=tomcat1,8091端口的tomcat实例jvmRoute=tomcat2
　　

　　接下来进行序列化tomcat配置，修改conf/context.xml文件。
　　序列化tomcat配置的方法有很多种：java默认序列化tomcat配置、javolution序列化tomcat配置、xstream序列化tomcat配置、flexjson序列化tomcat配置和kryo序列化tomcat配置。官网介绍说 使用kryo 序列化tomcat的效率最高，所以这里只介绍kryo序列化。
　　在No-Stick模式和Stick模式下context.xml文件配置也有所不同（一般用的是No-Stick模式）
　　a）No-Stick模式（记住：多台tomcat集群或多个tomcat实例时 需要选择Non-Sticky模式，即sticky="false"）
　　

[iyunv@linux-node3 ~]# cd /usr/local/tomcat1/conf/　　
[iyunv@linux-node3 conf]# cp context.xml context.xml.bak
　　
[iyunv@linux-node3 conf]# vim context.xml   //在<Context>和</Context>之间添加下面内容

　　<Manager>　　memcachedNodes="n1:192.168.1.118:11211 n2:192.168.1.118:11212"
　　lockingMode="auto"
　　sticky="false"
　　requestUriIgnorePattern= ".*\.(png|gif|jpg|css|js)$"
　　sessionBackupAsync= "true"
　　sessionBackupTimeout= "1800000"
　　copyCollectionsForSerialization="true"
　　transcoderFactoryClass="de.javakaffee.web.msm.serializer.kryo.KryoTranscoderFactory"
　　/>
　　

　　
然后将congtext.xml文件拷贝到tomcat2的相同路径下
　　

　　b）Stick模式。故障转移配置节点(failoverNodes)，不能使用在non-sticky sessions模式，多个使用空格或逗号分开，配置某个节点为备份节点，当其他节点都不可用时才会存储到备份节点，适用于sticky模式（即一台tomcat，多台memcached）。
　　

[iyunv@linux-node3 ~]# cd /usr/local/tomcat1/conf/　　
[iyunv@linux-node3 conf]# cp context.xml context.xml.bak
　　
[iyunv@linux-node3 conf]# vim context.xml   //在<Context>和</Context>之间添加下面内容
　　
<Manager>　　memcachedNodes="n1:192.168.1.118:11211 n2:192.168.1.118:11212"
　　sticky="true"
　　failoverNodes="n2"
　　requestUriIgnorePattern=".*\.(png|gif|jpg|css|js|swf|flv)$"
　　transcoderFactoryClass="de.javakaffee.web.msm.serializer.kryo.KryoTranscoderFactory"
　　copyCollectionsForSerialization="true"
　　/>
　　
然后将congtext.xml文件拷贝到tomcat2的相同路径下，并将failoverNodes后面的参数改为n1
　　

　　--------------------------------------------------------------------------------------------------------------
　　注意：这里实验环境是开启了两个memcached端口，如果开启一个memcached端口也可以的，比如只开启11211端口，则No-Stick模式的配置如下：
　　

   <Manager>memcachedNodes="n1:192.168.1.118:11211"
　　sticky="false"
　　requestUriIgnorePattern= ".*\.(png|gif|jpg|css|js)$"
　　sessionBackupAsync= "true"
　　sessionBackupTimeout= "1800000"
　　copyCollectionsForSerialization="false"
　　transcoderFactoryClass="de.javakaffee.web.msm.serializer.kryo.KryoTranscoderFactory"
　　/>
　　

　　--------------------------------------------------------------------------------------------------------------
　　六、配置tomcat集群
　　

[iyunv@linux-node3 ~]# cd /usr/local/　　
[iyunv@linux-node3 local]# cp -r tomcat1 tomcat2
　　

　　
修改server.xml文件里的相应端口，防止tomcat1和tomcat2端口冲突
　　
[iyunv@linux-node3 local]# vim tomcat2/conf/server.xml
　　
.......
　　<Server port="8006" shutdown="SHUTDOWN">       //把8005修改成8006
　　
......
　　<Connector port="8091" protocol="HTTP/1.1"     //把8081修改成8091根据自己来配置，修改后的8090与nginx配置一样
　　connectionTimeout="20000"
　　redirectPort="8443" />
　　
.....
　　<Connector port="8010" protocol="AJP/1.3" redirectPort="8443" />    //把8009修改成8010
　　
.....
　　<Engine name="Catalina" defaultHost="localhost" jvmRoute="tomcat2">   //把tomcat1改为tomcat2
　　

　　七、启动tomcat集群
　　

[iyunv@linux-node3 ~]# /usr/local/tomcat1/bin/startup.sh　　
Using CATALINA_BASE:   /usr/local/tomcat1
　　
Using CATALINA_HOME:   /usr/local/tomcat1
　　
Using CATALINA_TMPDIR: /usr/local/tomcat1/temp
　　
Using JRE_HOME:        /usr/lib/jvm/java-1.7.0-openjdk.x86_64

　　
Using>　　
Tomcat started.
　　
[iyunv@linux-node3 ~]# /usr/local/tomcat2/bin/startup.sh
　　
Using CATALINA_BASE:   /usr/local/tomcat2
　　
Using CATALINA_HOME:   /usr/local/tomcat2
　　
Using CATALINA_TMPDIR: /usr/local/tomcat2/temp
　　
Using JRE_HOME:        /usr/lib/jvm/java-1.7.0-openjdk.x86_64

　　
Using>　　
Tomcat started.
　　
[iyunv@linux-node3 ~]# ps -ef|grep tomcat
　　
root     29224     1 49 02:21 pts/2    00:00:04 /usr/lib/jvm/java-1.7.0-openjdk.x86_64/bin/java -Djava.util.logging.config.file=/usr/local/tomcat1/conf/logging.properties -Djava.util.logging.manager=org.apache.juli.ClassLoaderLogManager -Djdk.tls.ephemeralDHKeySize=2048 -Djava.protocol.handler.pkgs=org.apache.catalina.webresources -classpath /usr/local/tomcat1/bin/bootstrap.jar:/usr/local/tomcat1/bin/tomcat-juli.jar -Dcatalina.base=/usr/local/tomcat1 -Dcatalina.home=/usr/local/tomcat1 -Djava.io.tmpdir=/usr/local/tomcat1/temp org.apache.catalina.startup.Bootstrap start
　　
root     29250     1 87 02:21 pts/2    00:00:04 /usr/lib/jvm/java-1.7.0-openjdk.x86_64/bin/java -Djava.util.logging.config.file=/usr/local/tomcat2/conf/logging.properties -Djava.util.logging.manager=org.apache.juli.ClassLoaderLogManager -Djdk.tls.ephemeralDHKeySize=2048 -Djava.protocol.handler.pkgs=org.apache.catalina.webresources -classpath /usr/local/tomcat2/bin/bootstrap.jar:/usr/local/tomcat2/bin/tomcat-juli.jar -Dcatalina.base=/usr/local/tomcat2 -Dcatalina.home=/usr/local/tomcat2 -Djava.io.tmpdir=/usr/local/tomcat2/temp org.apache.catalina.startup.Bootstrap start
　　
root     29278 29157  0 02:21 pts/2    00:00:00 grep tomcat
　　
[iyunv@linux-node3 ~]# lsof -i:8080

　　
COMMAND   PID USER   FD   TYPE DEVICE>　　
java    29224 root   55u  IPv6 383017      0t0  TCP *:webcache (LISTEN)
　　
[iyunv@linux-node3 ~]# lsof -i:8090

　　
COMMAND   PID USER   FD   TYPE DEVICE>　　
java    29250 root   55u  IPv6 383056      0t0  TCP *:8090 (LISTEN)
　　

　　

　　八、启动nginx
　　

[iyunv@linux-node3 ~]# /usr/local/nginx/sbin/nginx　　
[iyunv@linux-node3 ~]# ps -ef|grep nginx
　　
root     29282     1  0 02:23 ?        00:00:00 nginx: master process /usr/local/nginx/sbin/nginx
　　
nobody   29283 29282  2 02:23 ?        00:00:00 nginx: worker process
　　
nobody   29284 29282  1 02:23 ?        00:00:00 nginx: worker process
　　
nobody   29285 29282  2 02:23 ?        00:00:00 nginx: worker process
　　
nobody   29286 29282  2 02:23 ?        00:00:00 nginx: worker process
　　
nobody   29287 29282  1 02:23 ?        00:00:00 nginx: worker process
　　
nobody   29288 29282  2 02:23 ?        00:00:00 nginx: worker process
　　
nobody   29289 29282  3 02:23 ?        00:00:00 nginx: worker process
　　
nobody   29290 29282  1 02:23 ?        00:00:00 nginx: worker process
　　
nobody   29291 29282  0 02:23 ?        00:00:00 nginx: cache manager process
　　
nobody   29292 29282  0 02:23 ?        00:00:00 nginx: cache loader process
　　
root     29294 29157  0 02:23 pts/2    00:00:00 grep nginx
　　
[iyunv@linux-node3 ~]# lsof -i:80

　　
COMMAND   PID   USER   FD   TYPE DEVICE>　　
nginx   29282   root    6u  IPv4 383819      0t0  TCP *:http (LISTEN)
　　
nginx   29283 nobody    6u  IPv4 383819      0t0  TCP *:http (LISTEN)
　　
nginx   29284 nobody    6u  IPv4 383819      0t0  TCP *:http (LISTEN)
　　
nginx   29285 nobody    6u  IPv4 383819      0t0  TCP *:http (LISTEN)
　　
nginx   29286 nobody    6u  IPv4 383819      0t0  TCP *:http (LISTEN)
　　
nginx   29287 nobody    6u  IPv4 383819      0t0  TCP *:http (LISTEN)
　　
nginx   29288 nobody    6u  IPv4 383819      0t0  TCP *:http (LISTEN)
　　
nginx   29289 nobody    6u  IPv4 383819      0t0  TCP *:http (LISTEN)
　　
nginx   29290 nobody    6u  IPv4 383819      0t0  TCP *:http (LISTEN)
　　

　　

　　九、测试session是否共享
　　

[iyunv@linux-node3 ~]# cd /usr/local/tomcat1/webapps/ROOT/　　
[iyunv@linux-node3 ROOT]# mkdir tomcat-session
　　
[iyunv@linux-node3 ROOT]# cd tomcat-session/
　　
[iyunv@linux-node3 tomcat-session]# vim index.jsp
　　
<%@ page contentType="text/html; " %>
　　
<%@ page import="java.util.*" %>
　　
<html><head><title>Cluster Test</title></head>
　　
<body>
　　
<%
　　//HttpSession session = request.getSession(true);
　　System.out.println(session.getId());

　　out.println("<br> SESSION>　　
%>
　　
</body>
　　

　　

　　
将上面的tomcat-session拷贝到tomcat2的同路径下
　　
[iyunv@linux-node3 tomcat-session]# cp -r ../tomcat-session /usr/local/tomcat2/webapps/ROOT/
　　

　　本机绑定hosts进行访问测试：
　　110.110.115.118 www.wangshibo.com
　　测试步骤（服务器上iptables防火墙开通相应web端口）

　　a）访问http://www.wangshibo.com/tomcat-session，显示出Session>
　　b）按F5刷新多次，看看Session>
　　c）关闭其中一个tomcat实例，观察页面的Session>　　响应速度：
　　MSM在Session管理时，Tomcat中会保持本地Session，往Memcached中的同步是异步完成的，所以访问速度和普通模式没什么区别。
　　唯一有区别的是，tomcat实例关闭后的首次访问时，响应速度会变慢，但是持续一小段时间后续访问速度恢复正常。
　　-------------------------------------------------扩展------------------------------------------------------
　　以上介绍了nginx+tomcat+memcached实现session共享集群的操作记录，下面再追加一些需要注意的东西：
　　

上面采用了效率最高的kryo序列化tomcat配置，当然还有其他四种序列化tomcat的配置方法，分别是：　　
a）java默认序列化tomcat配置，conf/context.xml添加：

　　
<Manager>　　memcachedNodes="n1:192.168.100.208:11211 n2:192.168.100.208:11311"
　　lockingMode="auto"
　　sticky="false"
　　requestUriIgnorePattern= ".*\.(png|gif|jpg|css|js)$"
　　sessionBackupAsync= "false"
　　sessionBackupTimeout= "100"
　　transcoderFactoryClass="de.javakaffee.web.msm.JavaSerializationTranscoderFactory"
　　/>
　　

　　
lib下需要增加的jar包：
　　
spymemcached-2.10.3.jar
　　
memcached-session-manager-1.7.0.jar
　　
memcached-session-manager-tc7-1.7.0.jar
　　

　　
b）javolution序列化tomcat配置，conf/context.xml添加：

　　
<Manager>　　memcachedNodes="n1:192.168.100.208:11211 n2:192.168.100.208:11311"
　　lockingMode="auto"
　　sticky="false"
　　requestUriIgnorePattern= ".*\.(png|gif|jpg|css|js)$"
　　sessionBackupAsync= "false"
　　sessionBackupTimeout= "100"
　　copyCollectionsForSerialization="true"
　　transcoderFactoryClass="de.javakaffee.web.msm.serializer.javolution.JavolutionTranscoderFactory"
　　/>
　　

　　
lib下需要增加的jar包：
　　
msm-javolution-serializer-cglib-1.3.0.jar
　　
msm-javolution-serializer-jodatime-1.3.0.jar
　　
spymemcached-2.10.3.jar
　　
javolution-5.4.3.1.jar
　　
msm-javolution-serializer-1.7.0.jar
　　
memcached-session-manager-1.7.0.jar
　　
memcached-session-manager-tc7-1.7.0.jar
　　

　　
c）xstream序列化tomcat配置，conf/context.xml添加：

　　
<Manager>　　memcachedNodes="n1:192.168.100.208:11211 n2:192.168.100.208:11311"
　　lockingMode="auto"
　　sticky="false"
　　requestUriIgnorePattern= ".*\.(png|gif|jpg|css|js)$"
　　sessionBackupAsync= "false"
　　sessionBackupTimeout= "100"
　　transcoderFactoryClass="de.javakaffee.web.msm.serializer.xstream.XStreamTranscoderFactory"
　　/>
　　

　　
lib下需要增加的jar包：
　　
xmlpull-1.1.3.1.jar
　　
xpp3_min-1.1.4c.jar
　　
xstream-1.4.6.jar
　　
msm-xstream-serializer-1.7.0.jar
　　
spymemcached-2.10.3.jar
　　
memcached-session-manager-1.7.0.jar
　　
memcached-session-manager-tc7-1.7.0.jar
　　

　　
d）flexjson序列化tomcat配置，conf/context.xml添加：

　　
<Manager>　　memcachedNodes="n1:192.168.100.208:11211 n2:192.168.100.208:11311"
　　lockingMode="auto"
　　sticky="false"
　　requestUriIgnorePattern= ".*\.(png|gif|jpg|css|js)$"
　　sessionBackupAsync= "false"
　　sessionBackupTimeout= "100"
　　transcoderFactoryClass="de.javakaffee.web.msm.serializer.json.JSONTranscoderFactory"
　　/>
　　

　　
lib增加jar包
　　
flexjson-3.1.jar
　　
msm-flexjson-serializer-1.7.0.jar
　　
spymemcached-2.10.3.jar
　　
memcached-session-manager-1.7.0.jar
　　
memcached-session-manager-tc7-1.7.0.jar
　　

　　

　　序列化tomcat配置中有关Manager各参数说明：
　　

a）className　　
这个是必选项。可配置为：
　　
de.javakaffee.web.msm.MemcachedBackupSessionManager
　　
或者
　　
de.javakaffee.web.msm.DummyMemcachedBackupSessionManager
　　
其中DummyMemcachedBackupSessionManager可用于测试环境，不需要真实存在memcached
　　
b）memcachedNodes
　　
这个是必选项。memcached的节点信息（多个节点使用空格或逗号分开），格式如：
　　
memcachedNodes="n1:app01:11211,n2:app02:11211"。
　　
c）failoverNodes
　　
这个是可选项，不能使用在non-sticky sessions模式。
　　
故障转移配置节点，多个使用空格或逗号分开，配置某个节点为备份节点，当其他节点都不可用时才会存储到备份节点，官方建议配置为和tomcat同服务器的节点。
　　
理由如下:
　　
假如有两台服务器m1,m2，其中m1部署tomcat和memcached节点n1，m2部署memcached节点n2。
　　
如果配置tomcat的failoverNodes值为n2或者不配置，则当服务器m1挂掉后n1和tomcat中保存的session会丢失，而n2中未保存或者只保存了部分session，这就造成
　　
部分用户状态丢失；
　　
如果配置tomcat的failoverNodes值为n1，则当m1挂掉后因为n2中保存了所有的session，所以重启tomcat的时候用户状态不会丢失。
　　
为什么n2中保存了所有的session? 因为failoverNodes配置的值是n1，只有当n2节点不可用时才会把session存储到n1，所以这个时候n1中是没有保存任何session的。
　　

　　
d）lockingMode
　　
这个是可选项，默认none，只对non-sticky有效。
　　
当配置成node时，表示从来不加锁
　　
当配置成all时，表示当请求时对Session锁定，直到请求结束
　　
当配置成auto时，表示对只读的request不加锁，对非只读的request加锁
　　

　　
e）requestUriIgnorePattern
　　
这个是可选项，制定忽略那些请求的session操作，一般制定静态资源如css,js一类的。
　　

　　
f）sessionBackupAsync
　　
这个是可选项，默认true，是否异步的方式存储到memcached。
　　

　　
j）sessionBackupTimeout
　　
这个是可选项，默认100毫秒，异步存储session的超时时间。即web工程对session的修改更新到memcache上的时间。
　　

　　
h）copyCollectionsForSerialization
　　
这个是可选项，默认false。
　　

　　
i）transcoderFactoryClass
　　
这个是可选项，默认值de.javakaffee.web.msm.JavaSerializationTranscoderFactory，制定序列化和反序列化数据到memcached的工厂类。
　　

　　
j）operationTimeout
　　
这个是可选项，默认1000毫秒，memcached的操作超时时间。
　　

　　
k）backupThreadCount
　　
这个是可选项，默认是cpu核心数，异步存储session的线程数。
　　

　　
l）storageKeyPrefix
　　
这个是可选项，默认值webappVersion，存储到memcached的前缀，主要是为了区分多个webapp共享session的情况。可选值：静态字符串、host、context、webappVersion，多个使用逗号分割。 、
　　

　　
m）sessionAttributeFilter
　　
这个是可选项，通过正则表达式确定那些session中的属性应该被存储到memcached。例子如：sessionAttributeFilter="^(userName|sessionHistory)$"。
　　

　　再说下stick和non-stick的工作流程：
　　

Sticky 模式：　　
tomcat session为主session，memcached为备session。Request请求到来时，从memcached加载备session到tomcat (仅当tomcat jvmroute发生变化时，否则直接取tomcat session)；Request请求结束时，将tomcat session更新至memcached，以达到主备同步之目的。
　　

　　
Non-Sticky模式：
　　
tomcat session为中转session，memcached1为主session，memcached2为备session。Request请求到来时，从memcached 2加载备session到tomcat，（当容器中还是没有session则从memcached1加载主session到tomcat， 这种情况是只有一个memcached节点，或者有memcached1出错时）， Request请求结束时，将tomcat session更新至主memcached1和备memcached2，并且清除tomcat session 。以达到主备同步之目的。 多台tomcat集群时 需要选择Non-Sticky模式，即sticky="false"
　　

　　

　　需要清除的是：
　　

1）如果部署后，发现调试不成功，即session不共享，一般都是由于memcached-session-manager-1.7.0.jar、memcached-session-manager-tc7-1.7.0.jar和msm-kryo-serializer-1.7.0.jar这三个jar包出问题。所以版本也很重要。　　
2）服务器之间的时间戳一致也非常重要，因为时间不一致将直接导致session过期。
