TFS应用层服务器获取F5用户的真实IP地址(高可用性)

liuxiaoyun111

　　当用户数量达到一定级别（例如2千）以上，为保证TFS系统的持续服务，最大程度减少因系统宕机对研发团队的影响，系统管理员一般会考虑应用层和数据库层的高可用性方案。
　　在应用层的高可用性方案中，目前比较常见的是采用F5 （www.f5.com）设备，将TFS的多个节点服务器纳入统一调配方案中，在多节点之间协调请求资源，实现负载均衡分配；同时，当任一节点服务器出现故障时，F5系统会自动将终端用户的http请求转发给其他应用层服务器。

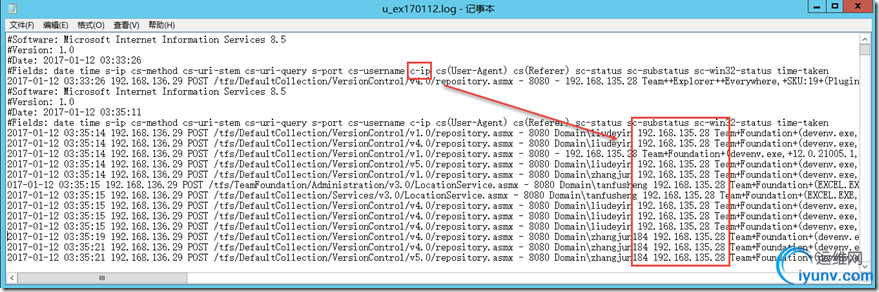

　　在F5环境中部署TFS系统时，按照F5系统的默认配置，F5转发给TFS系统的http数据包中的源IP地址为F5服务器的地址，而不是最终用户的真实IP地址，在IIS的日志中，你会看到所有的源IP地址为F5的地址，如下图：

　　Figure 1 – IIS Logs
　　这种配置，对于需要排查问题的时候，给系统管理员带来了极大的不便，系统管理员无法跟踪到用户的真实IP地址。
　　通过查阅F5资料https://devcentral.f5.com/articles/x-forwarded-for-log-filter-for-windows-servers，发现可以通过配置X-Forwarded-For的日志过滤，在http数据包中增加字段信息，记录终端用户的原始（真实）IP信息。
　　我们这里不记录如何在F5服务器端的配置X-Forwarded-For字段，只记录如何在TFS的应用层服务器上IIS日志中增加X-Forwarded-For字段。
　　在IIS中增加对应字段，首先要确保的IIS版本在8.5或更新的版本，支持增强的日志Enhanced Logging for IIS 8.5，https://www.iis.net/learn/get-started/whats-new-in-iis-85/enhanced-logging-for-iis85）功能，否则你还需要二外的配置（例如下载F5的ISAPI过滤器，http://devcentral.f5.com/downloads/codeshare/F5XForwardedFor.zip）。
　　下面已图示的方式介绍IIS中增加F5中传入的额外字段：
　　1. 已管理员身份打开IIS管理器

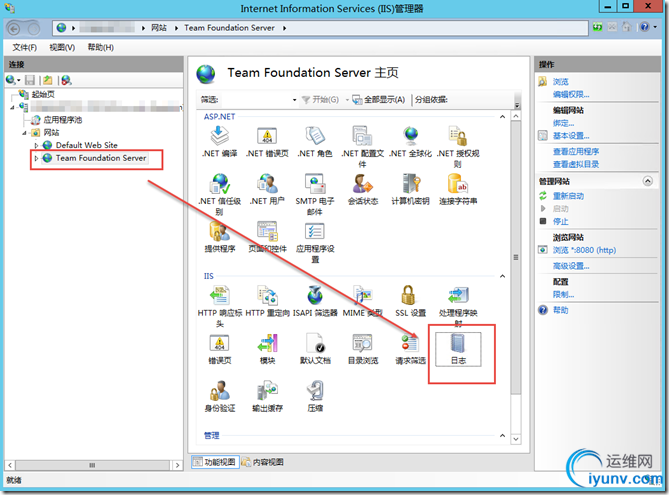

　　2. 在左侧窗口中选择Team Foundation Server站点，右侧窗口中选择日志按钮

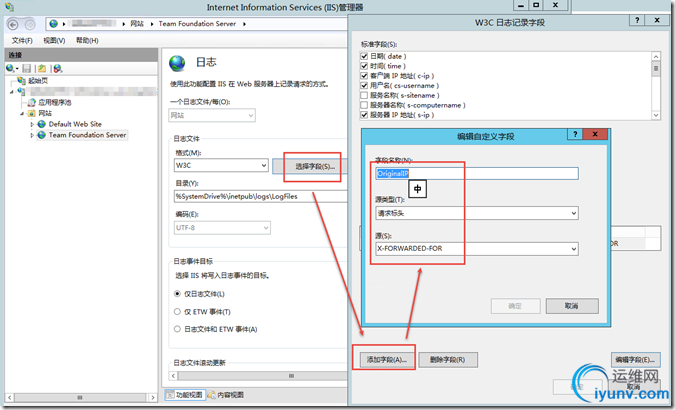

　　3. 在日志页面中，选择“选择字段…”按钮，在弹出的窗口中点击“添加字段”，输入在F5中新增的字段“X-FORWARDED-FOR”，并保存设置。

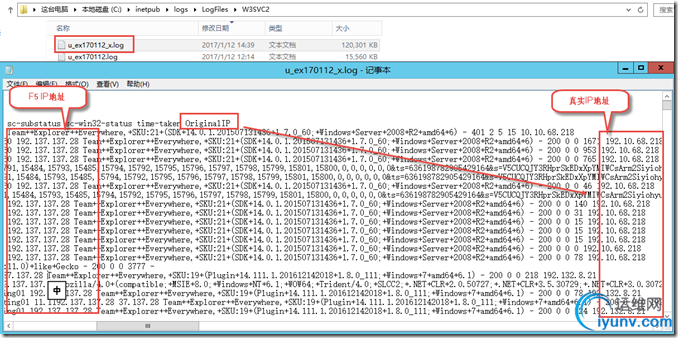

　　4. IIS会在系统中新建一个以“_x”结尾的同名日志文件，文件中记录下了F5中传入的用户源IP地址

　　通过上面的设置，我们在IIS的日志文件中可以获得终端用户的真实IP，这对跟踪数据请求的来源和分析问题原因有非常大的帮助。
　　【常见问题】
　　1. 修改IIS配置以后，可能导致浏览器访问出现500错误，此时重启TFS Job Agent服务即可
　　2. 在TFS2013上可能出现用户权限错位的现象，即A用户登录成了B用户，需要清除服务器缓存，或者升级TFS系统到2015或2017.
　　--
　　http://www.cnblogs.com/danzhang/  ALM MVP 张洪君
　　-
