Zabbix磁盘性能监控

suncool

　　iostat统计磁盘信息的时候，使用的是/proc/diskstats ，cat /proc/diskstats显示如下
　　

1       0 ram0 0 0 0 0 0 0 0 0 0 0 0　　
1       1 ram1 0 0 0 0 0 0 0 0 0 0 0
　　
1       2 ram2 0 0 0 0 0 0 0 0 0 0 0
　　
1       3 ram3 0 0 0 0 0 0 0 0 0 0 0
　　
1       4 ram4 0 0 0 0 0 0 0 0 0 0 0
　　
1       5 ram5 0 0 0 0 0 0 0 0 0 0 0
　　
1       6 ram6 0 0 0 0 0 0 0 0 0 0 0
　　
1       7 ram7 0 0 0 0 0 0 0 0 0 0 0
　　
1       8 ram8 0 0 0 0 0 0 0 0 0 0 0
　　
1       9 ram9 0 0 0 0 0 0 0 0 0 0 0
　　
1      10 ram10 0 0 0 0 0 0 0 0 0 0 0
　　
1      11 ram11 0 0 0 0 0 0 0 0 0 0 0
　　
1      12 ram12 0 0 0 0 0 0 0 0 0 0 0
　　
1      13 ram13 0 0 0 0 0 0 0 0 0 0 0
　　
1      14 ram14 0 0 0 0 0 0 0 0 0 0 0
　　
1      15 ram15 0 0 0 0 0 0 0 0 0 0 0
　　
7       0 loop0 0 0 0 0 0 0 0 0 0 0 0
　　
7       1 loop1 0 0 0 0 0 0 0 0 0 0 0
　　
7       2 loop2 0 0 0 0 0 0 0 0 0 0 0
　　
7       3 loop3 0 0 0 0 0 0 0 0 0 0 0
　　
7       4 loop4 0 0 0 0 0 0 0 0 0 0 0
　　
7       5 loop5 0 0 0 0 0 0 0 0 0 0 0
　　
7       6 loop6 0 0 0 0 0 0 0 0 0 0 0
　　
7       7 loop7 0 0 0 0 0 0 0 0 0 0 0
　　
8       0 sda 3836 1551 149462 7579 3762686 31005542 278146400 23009652 0 14464012 23013470
　　
8       1 sda1 668 242 24098 267 8 2 32 40 0 283 306
　　
8       2 sda2 3015 1309 124140 7239 3762678 31005540 278146368 23009612 0 14463763 23013091
　　
11       0 sr0 0 0 0 0 0 0 0 0 0 0 0
　　
253       0 dm-0 3639 0 118434 13132 34768259 0 278146072 392988355 0 14464578 393025110
　　
253       1 dm-1 300 0 2400 523 0 0 0 0 0 213 523
　　
253       2 dm-2 321 0 2562 283 37 0 296 266 0 317 549
　　

　　这个命令用于显示磁盘、分区和统计信息
　　sda为整个硬盘的统计信息
　　sda1为第一个分区的统计信息
　　sda2为第二个分区的统计信息。
　　ramdisk设备为通过软件将RAM当做硬盘来使用的一项技术。
　　硬盘参数详解如下：
　　

8   0   sda    3836      1551          149462       7579           3762686    31005542       278146400    23009652          0                      14464012                 23013470　　编号  设备  读完成次数  合并完成次数   读扇区次数   读操作花费毫秒数   写完成次数   合并写完成次数   写扇区次数   写操作花费的毫秒数   正在处理的输入/输出请求数   输入/输出操作花费的毫秒数   输入/输出操作花费的加权毫秒数。
　　

　　有了这些信息我们就可以添加进zabbix进行监控
　　1. 添加userparameter_io.conf配置文件
　　在/etc/zabbix/zabbix_agentd.d下添加userparameter_io.conf, 文件内容如下:
　　UserParameter=custom.vfs.dev.read.ops

,cat /proc/diskstats | grep $1 | head -1 | awk '{print $$4}' //磁盘读的次数
　　UserParameter=custom.vfs.dev.read.ms

,cat /proc/diskstats | grep $1 | head -1 | awk '{print $$7}'                      //磁盘读的毫秒数
　　UserParameter=custom.vfs.dev.write.ops

,cat /proc/diskstats | grep $1 | head -1 | awk '{print $$8}'                   //磁盘写的次数
　　UserParameter=custom.vfs.dev.write.ms

,cat /proc/diskstats | grep $1 | head -1 | awk '{print $$11}'                   //磁盘写的毫秒数
　　UserParameter=custom.vfs.dev.io.active

,cat /proc/diskstats | grep $1 | head -1 | awk '{print $$12}'                 //正在处理的输入输出的请求数
　　UserParameter=custom.vfs.dev.io.ms

,cat /proc/diskstats | grep $1 | head -1 | awk '{print $$13}'                    //花费在IO操作上的毫秒数
　　UserParameter=custom.vfs.dev.read.sectors

,cat /proc/diskstats | grep $1 | head -1 | awk '{print $$6}'             //读扇区的次数（一个扇区的等于512B）
　　UserParameter=custom.vfs.dev.write.sectors

,cat /proc/diskstats | grep $1 | head -1 | awk '{print $$10}'          //写扇区的次数（一个扇区的等于512B）
　　2、重启zabbix-agent服务
　　

   systemctl restart zabbix-agent　　

　　3、测试zabbix-server获取数据
　　

    zabbix_get -s 目标服务器IP -p 10050 -k custom.vfs.dev.write.ops[sda] 　　

　　4、配置zabbix-server
　　进入web界面—》配置—》模板—创建模板，或者直接在现有的Linux模板下添加监控项

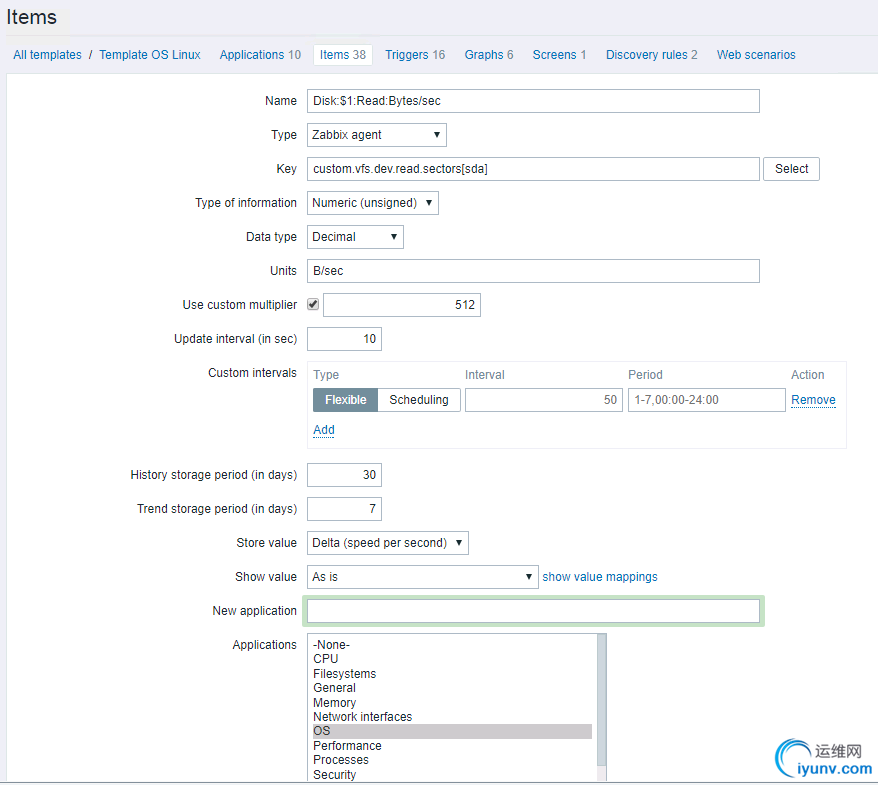

　　配置第一个监控项
　　Name:  Disk:$1:Read:Bytes/sec
　　Key:  custom.vfs.dev.read.sectors[sda]
　　Units: B/sec
　　Store value: speed per second       //会进行差值计算
　　Use custom multiplier     512      //会对值乘以512，因为这里是一个扇区，转换为字节为512B
　　第二监控项：和第一个一样的配置过程
　　Name:Disk:$1:Write:Bytes/sec
　　Key:          custom.vfs.dev.write.sectors[sda]
　　Units:        B/sec
　　Store value: speed per second
　　Use custom multiplier     512
　　第三个监控项配置参数
　　Name:Disk:$1:Read:ops per second
　　Key:          custom.vfs.dev.read.ops[sda]
　　Units:        ops/second
　　Store value: speed per second
　　第四个监控项配置参数：
　　Name: Disk:$1:Write:ops per second
　　Key:          custom.vfs.dev.write.ops[sda]
　　Units:        ops/second
　　Store value: speed per second
　　第五个监控项配置参数：
　　Name: Disk:$1:Read:ms
　　Key:         custom.vfs.dev.read.ms[sda]
　　Units:      ms
　　Store value: speed per second
　　第六个监控项配置参数：
　　Name:Disk:$1:Write:ms
　　Key:         custom.vfs.dev.write.ms[sda]
　　Units:      ms
　　Store value: speed per second

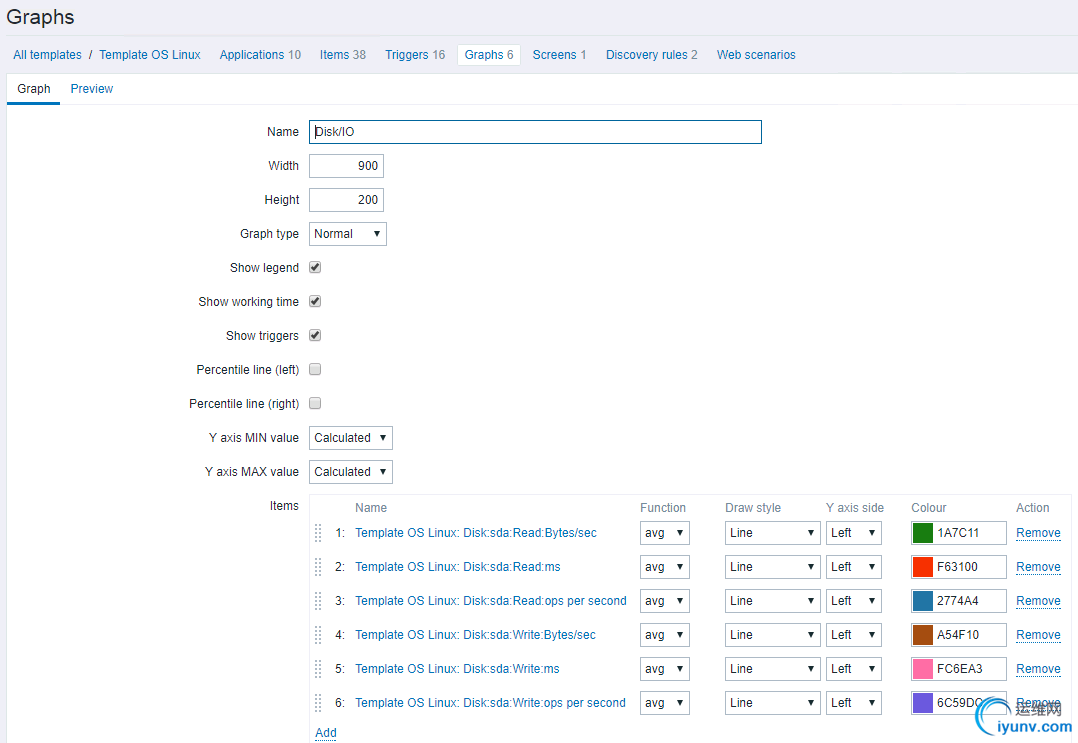

　　IO操作的输入输出没有配置监控项，主要监控的是磁盘的读写情况，接着添加相应的图形即可
