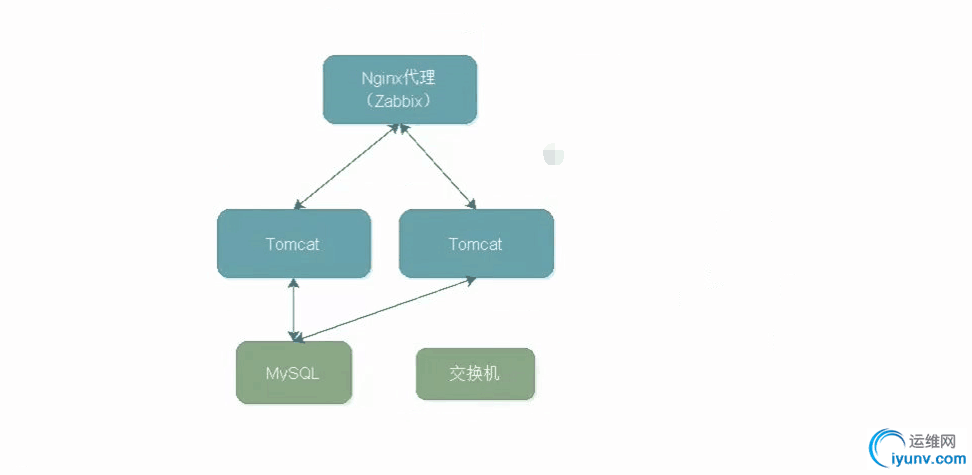

一、项目规划
1、主机分组：
交换机
Nginx
Tomcat
MySQL
2、监控对象识别：
1、使用SNMP监控交换机
2、使用IPMI监控服务器硬件
3、使用Agent监控服务器
4、使用JMX监控Java应用
5、监控MySQL
6、监控Web状态
7、监控Nginx状态
3、操作步骤：
SNMP监控
1.1 在交换机上开启Snmp
config t
snmp-server community public ro
end
提示：如果不知道我们可以百度
1.2 在Zabbix上添加SNMP监控

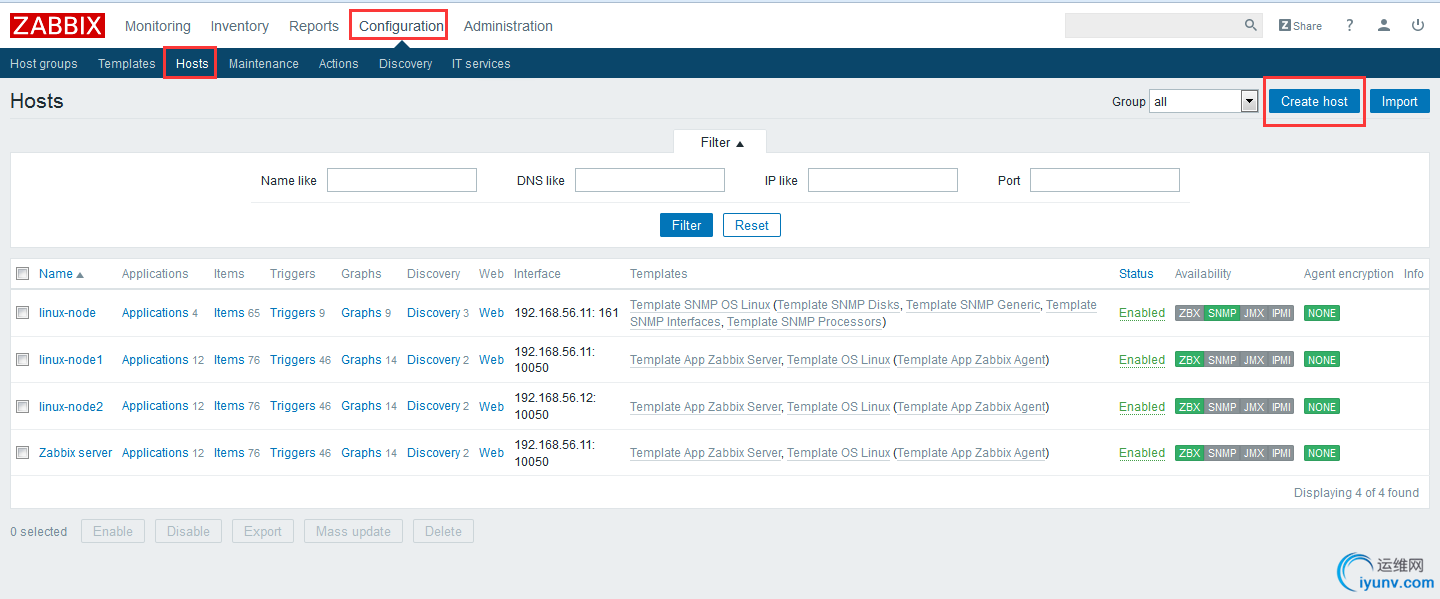

步骤：Configuration--->Hosts--->设置
1.3 Host页面设置

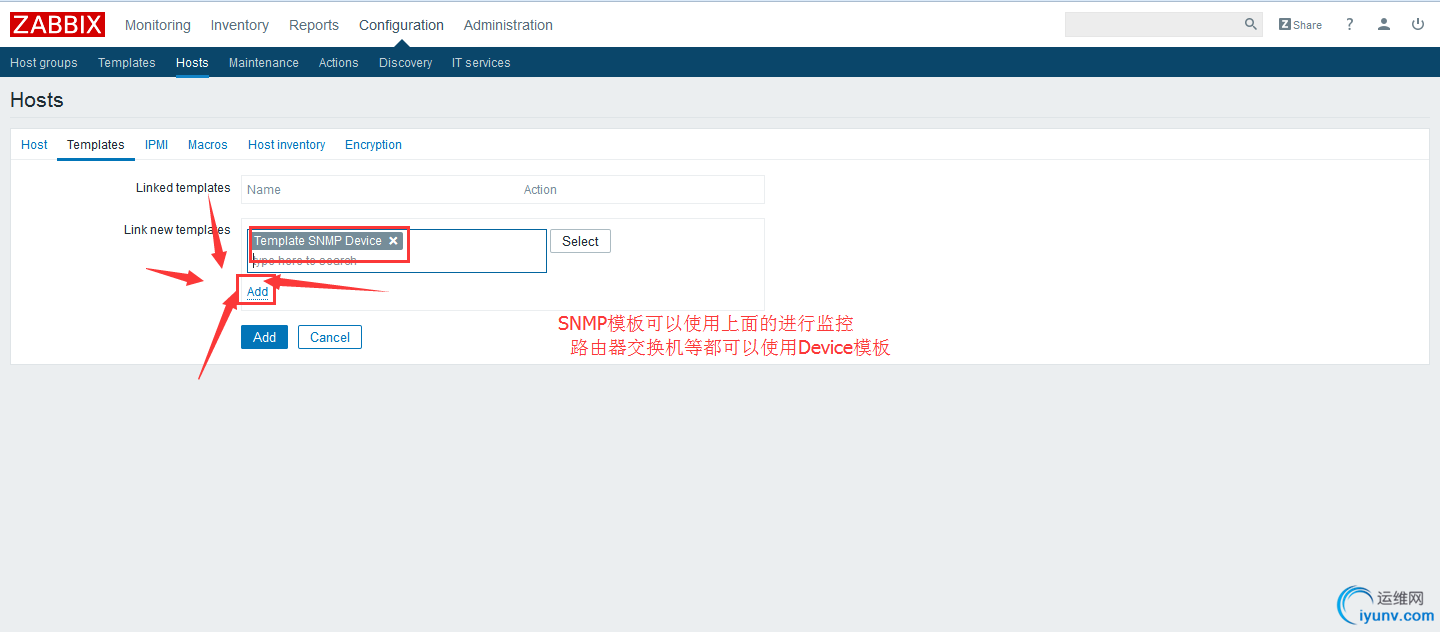

1.4 Templates 模板设置
设置SNMP团体名称Macros宏
这里的设置要跟我们创建的SNMP的设置相同
因为Zabbix监控的时候依赖团体名称
1.5 生产图片
Zabbix会自动给我们进行检测端口，每个端口都会添加一个网卡的流量图，每个端口都会加上一个触发器。（端口的状态） 还会帮我们添加VLAN的一个监控

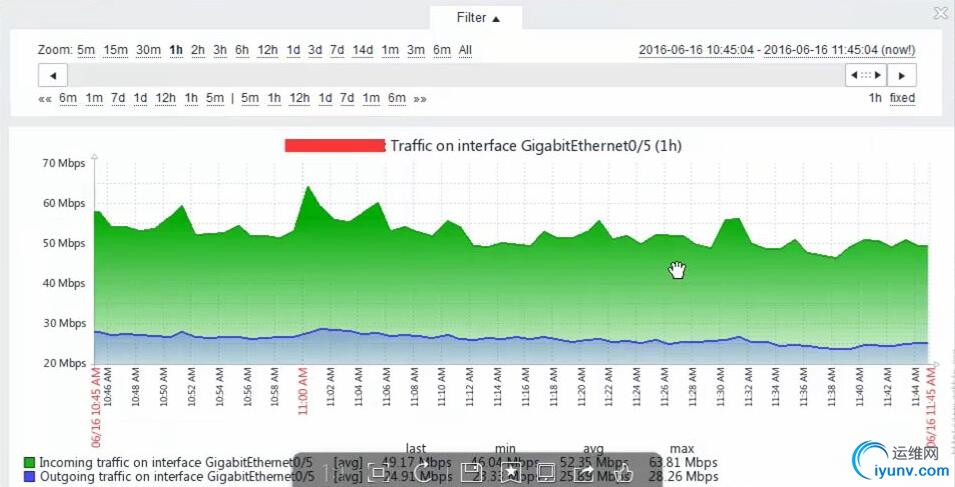

1.6 案例图
含有有进口和出口流量
提示：此图是Zabbix SNMP模板自动生成的
IPMI监控
2.1 添加IPMI
Configuration--->Hosts--->选择主机--->设置IPMI端口及主机--->用户名密码
因为IMP容易超时，建议使用自定义item，本地执行ipmitool命令来获取数据
JMX监控
Zabbix默认提供了一个监控JMX
通过java gateway来监控java
地址：https://www.zabbix.com/documentation/3.2/manual/appendix/config/zabbix_java

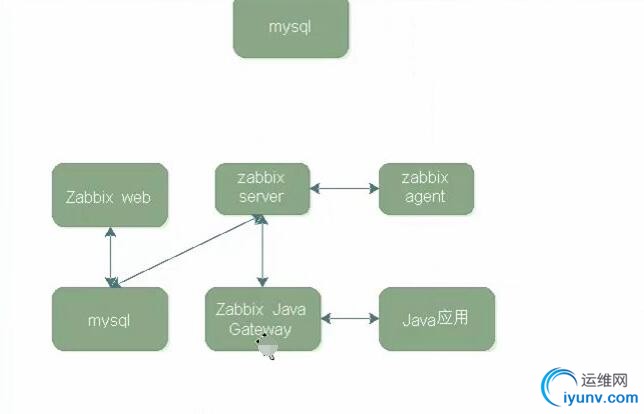

JAVA GATEWAY需要独立安装，相当于一个网关，因为zabbix_server和zabbix-agent不可以直接获取java信息。所以需要一个代理来获取
zabbix java Gateway不存任何数据,只是一个简单的代理
1、安装
[iyunv@linux-node1 ~]# yum install -y zabbix-java-gateway java-1.8.0
提示：java-gateway 需要java环境
2、配置
修改java-gateway
[iyunv@linux-node1 ~]# vim /etc/zabbix/zabbix_java_gateway.conf
# LISTEN_IP="0.0.0.0" 监听的IP地址
# LISTEN_PORT=10052 监听的端口
PID_FILE="/var/run/zabbix/zabbix_java.pid" 存放pid路径
# START_POLLERS=5 开通几个进程,默认是5。你有多少java进行可以设置多少个，也可以设置java进程的一半。
TIMEOUT=3 超时时间1-30，如果网络环境差，超时时间就修改长一点
我们默认就可以了，不进行修改
3、启动
[iyunv@linux-node1 ~]# systemctl start zabbix-java-gateway.service
4、端口、进程查看
我们可以进行进程的查看
[iyunv@linux-node1 ~]# netstat -lntp
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address Foreign Address State PID/Program name
tcp 0 0 0.0.0.0:3306 0.0.0.0:* LISTEN 10439/mysqld
tcp 0 0 0.0.0.0:8080 0.0.0.0:* LISTEN 33484/nginx: master
tcp 0 0 0.0.0.0:22 0.0.0.0:* LISTEN 1054/sshd
tcp 0 0 127.0.0.1:25 0.0.0.0:* LISTEN 2484/master
tcp 0 0 0.0.0.0:10050 0.0.0.0:* LISTEN 76482/zabbix_agentd
tcp 0 0 0.0.0.0:10051 0.0.0.0:* LISTEN 34572/zabbix_server
tcp 0 0 127.0.0.1:199 0.0.0.0:* LISTEN 11143/snmpd
tcp6 0 0 :::80 :::* LISTEN 10546/httpd
tcp6 0 0 :::22 :::* LISTEN 1054/sshd
tcp6 0 0 ::1:25 :::* LISTEN 2484/master
tcp6 0 0 :::10050 :::* LISTEN 76482/zabbix_agentd
tcp6 0 0 :::10051 :::* LISTEN 34572/zabbix_server
tcp6 0 0 :::10052 :::* LISTEN 13465/java
10052 zabbix-java-gateway默认端口已经起来了！
它是一个java应用，需要安装jdk
[iyunv@linux-node1 ~]# ps -aux|grep java
root 13465 0.4 3.4 2248944 34060 ? Sl 19:17 0:01 java -server -Dlogback.configurationFile=/etc/zabbix/zabbix_java_gateway_logback.xml -classpath lib:lib/android-json-4.3_r3.1.jar:lib/logback-classic-0.9.27.jar:lib/logback-core-0.9.27.jar:lib/slf4j-api-1.6.1.jar:bin/zabbix-java-gateway-3.0.4.jar -Dzabbix.pidFile=/var/run/zabbix/zabbix_java.pid -Dzabbix.timeout=3 -Dsun.rmi.transport.tcp.responseTimeout=3000 com.zabbix.gateway.JavaGateway
root 13584 0.0 0.0 112648 972 pts/0 S+ 19:21 0:00 grep --color=auto java
5、通知zabbix-server
我们需要通知zabbix-server，java-gateway在哪里
修改配置文件
[iyunv@linux-node1 ~]# vim /etc/zabbix/zabbix_server.conf
编辑zabbix-server来指定zabbix-java-gateway
JavaGateway=192.168.56.11 #IP地址是安装java-gateway的服务器
# JavaGatewayPort=10052 端口，默认就可以
StartVMwareCollectors=5 预启动多少个进程[zabbix--->java-gateway的数量]
6、重启zabbix-server
[iyunv@linux-node1 ~]# systemctl restart zabbix-server.service
7、准备apache
我们安装tomcat-8版本
官网：http://tomcat.apache.org
下载软件包
[iyunv@linux-node2 src]# wget http://mirror.bit.edu.cn/apache/tomcat/tomcat-8/v8.5.5/bin/apache-tomcat-8.5.5.tar.gz
我们将tomcat安装在apache服务器上，来模拟监控jvm
[iyunv@linux-node2 src]# tar xf apache-tomcat-8.5.5.tar.gz
[iyunv@linux-node2 src]# mv apache-tomcat-8.5.5 /usr/local/
[iyunv@linux-node2 src]# ln -s /usr/local/apache-tomcat-8.5.5/ /usr/local/tomcat
[iyunv@linux-node2 src]# yum install -y java-1.8.0 #tomcat 需要在java环境运行
[iyunv@linux-node2 src]# /usr/local/tomcat/bin/startup.sh
Using CATALINA_BASE: /usr/local/tomcat
Using CATALINA_HOME: /usr/local/tomcat
Using CATALINA_TMPDIR: /usr/local/tomcat/temp
Using JRE_HOME: /usr
Using>

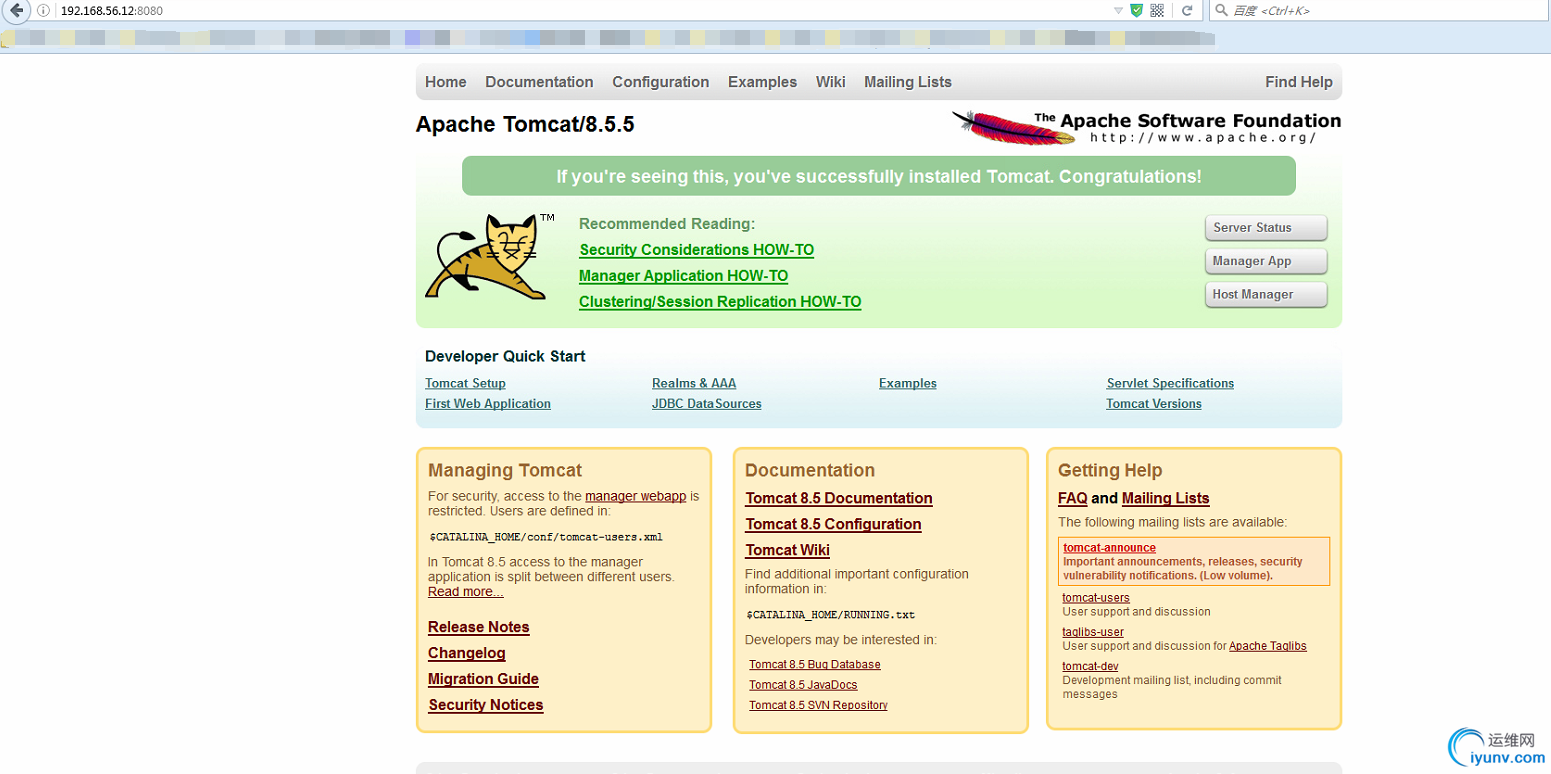

Tomcat started.
在web2上面查看运行状态
[iyunv@linux-node2 src]# netstat -lntup
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address Foreign Address State PID/Program name
tcp 0 0 0.0.0.0:22 0.0.0.0:* LISTEN 1073/sshd
tcp 0 0 127.0.0.1:25 0.0.0.0:* LISTEN 2498/master
tcp 0 0 0.0.0.0:10050 0.0.0.0:* LISTEN 10088/zabbix_agentd
tcp6 0 0 :::8080 :::* LISTEN 25750/java
tcp6 0 0 :::22 :::* LISTEN 1073/sshd
tcp6 0 0 ::1:25 :::* LISTEN 2498/master
tcp6 0 0 :::10050 :::* LISTEN 10088/zabbix_agentd
tcp6 0 0 127.0.0.1:8005 :::* LISTEN 25750/java
tcp6 0 0 :::8009 :::* LISTEN 25750/java
JMX三种类型：
1.无密码认证
2.用户面密码认证
3.ssl
开启JMX远程监控
官方文档：http://tomcat.apache.org/tomcat-8.0-doc/monitoring.html
我们创建一个无密码认证
[iyunv@linux-node2 src]# vim /usr/local/tomcat/bin/catalina.sh
CATALINA_OPTS="$CATALINA_OPTS -Dcom.sun.management.jmxremote
-Dcom.sun.management.jmxremote.port=8888 #端口号
-Dcom.sun.management.jmxremote.ssl=false #SSL 关闭
-Dcom.sun.management.jmxremote.authenticate=false #用户密码验证关闭
-Djava.rmi.server.hostname=192.168.56.12" #监控的主机
修改完成后重启tomcat
可以使用./shutdown.sh 或者使用kill的方式
[iyunv@linux-node2 src]# /usr/local/tomcat/bin/shutdown.sh
Using CATALINA_BASE: /usr/local/tomcat
Using CATALINA_HOME: /usr/local/tomcat
Using CATALINA_TMPDIR: /usr/local/tomcat/temp
Using JRE_HOME: /usr
Using>
中间可以使用px -aux|grep java 查看是否被杀死
[iyunv@linux-node2 src]# /usr/local/tomcat/bin/startup.sh
Using CATALINA_BASE: /usr/local/tomcat
Using CATALINA_HOME: /usr/local/tomcat
Using CATALINA_TMPDIR: /usr/local/tomcat/temp
Using JRE_HOME: /usr
Using>
Tomcat started.
我们JMX端口设置为8888
[iyunv@linux-node2 src]# netstat -lntup
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address Foreign Address State PID/Program name
tcp 0 0 0.0.0.0:22 0.0.0.0:* LISTEN 1073/sshd
tcp 0 0 127.0.0.1:25 0.0.0.0:* LISTEN 2498/master
tcp 0 0 0.0.0.0:10050 0.0.0.0:* LISTEN 10088/zabbix_agentd
tcp6 0 0 :::8080 :::* LISTEN 26226/java
tcp6 0 0 :::22 :::* LISTEN 1073/sshd
tcp6 0 0 :::8888 :::* LISTEN 26226/java
tcp6 0 0 ::1:25 :::* LISTEN 2498/master
tcp6 0 0 :::10050 :::* LISTEN 10088/zabbix_agentd
tcp6 0 0 :::38532 :::* LISTEN 26226/java
tcp6 0 0 127.0.0.1:8005 :::* LISTEN 26226/java
tcp6 0 0 :::8009 :::* LISTEN 26226/java
tcp6 0 0 :::38377 :::* LISTEN 26226/java

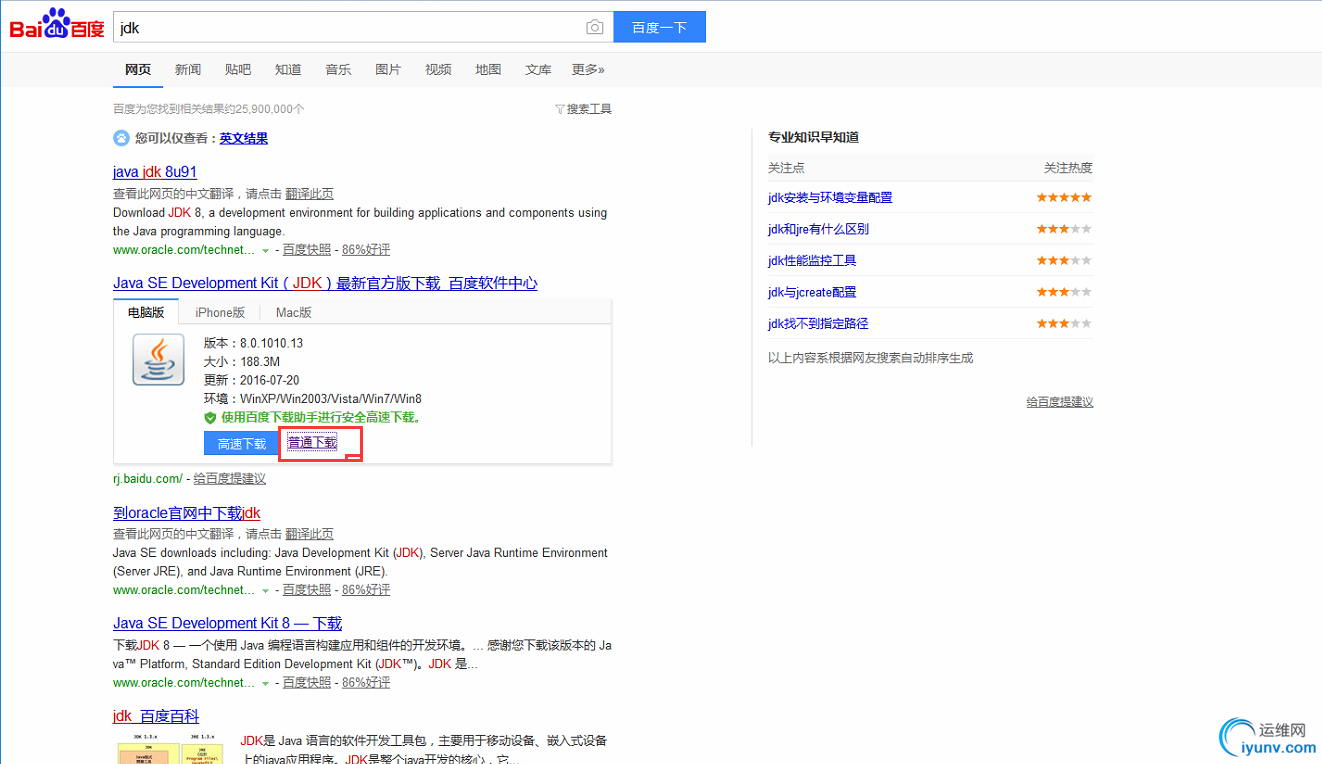

我们可以在windows上面安装jdk ，使用命令行来监控java

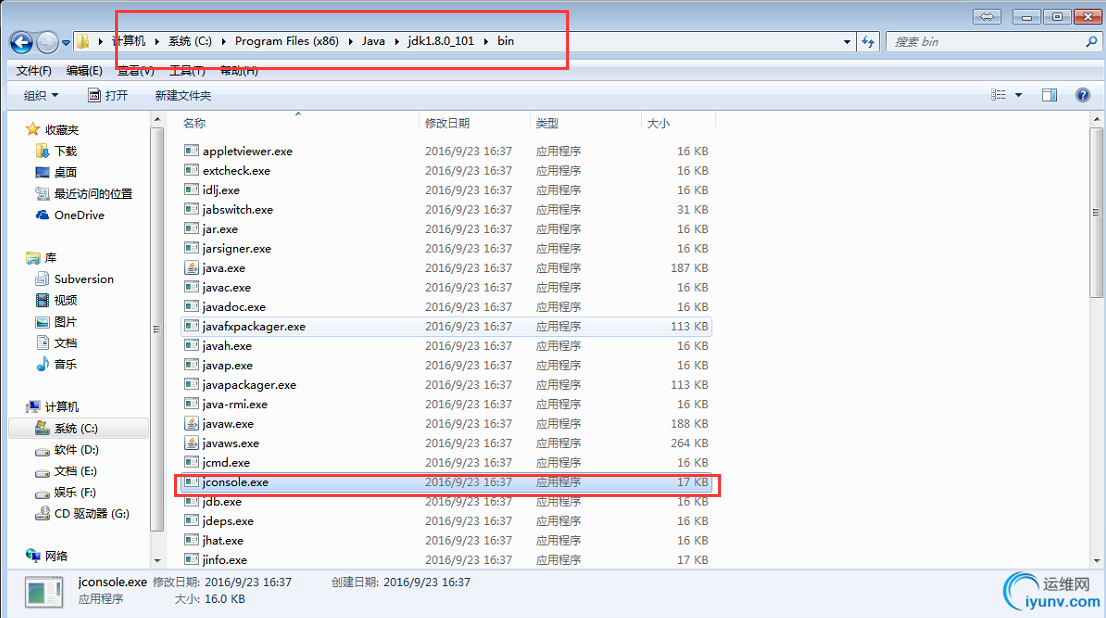

我们下载安装，具体步骤不说了，然后我们找到jconsole.exe文件运行
填写安装JMX的服务器

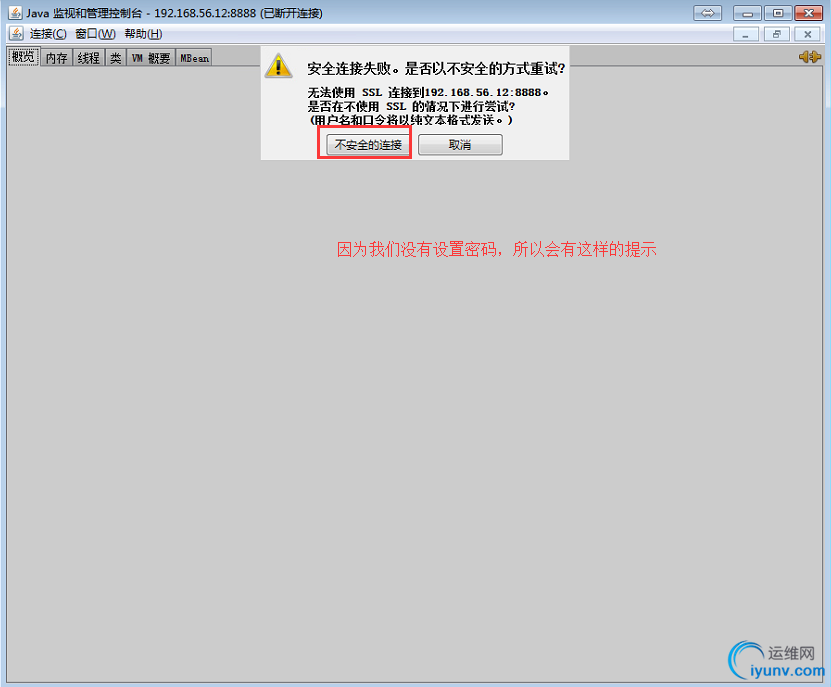

因为在配置文件中我们设置的是无密码认证，所以这里不需要输入密码直接连接。端口号我们设置的是8888连接即可

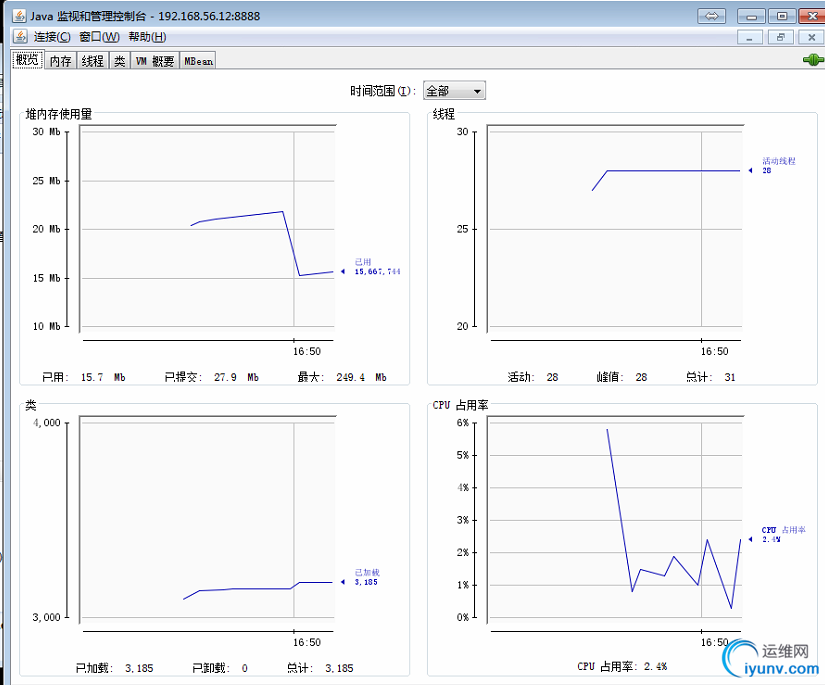

这样我们就可以在图形化监控tomcat
提示：按照现在观察，java-gateway已经安装成功，我们可以加入到zabbix中

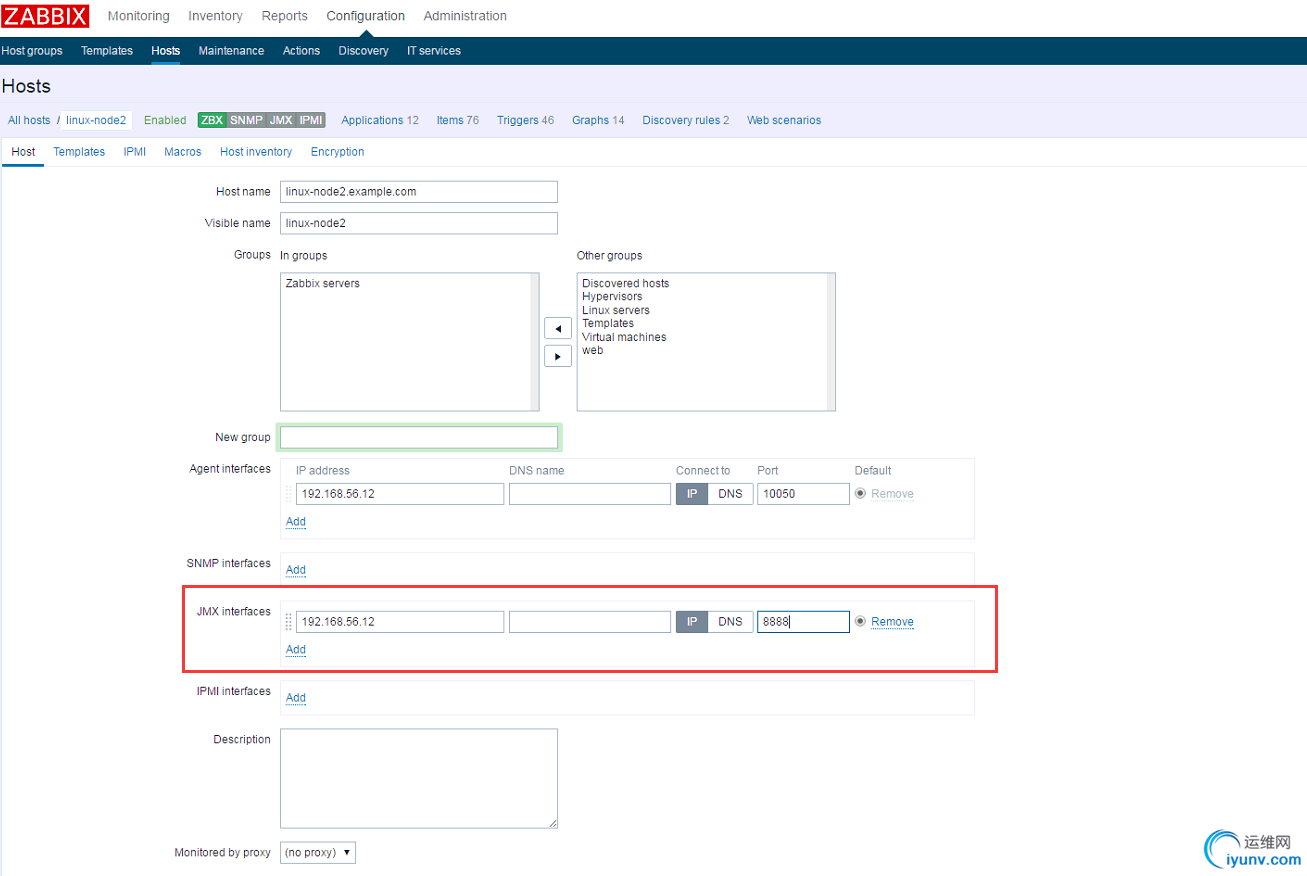

找我们要添加的主机
填写安装java-gateway的主机

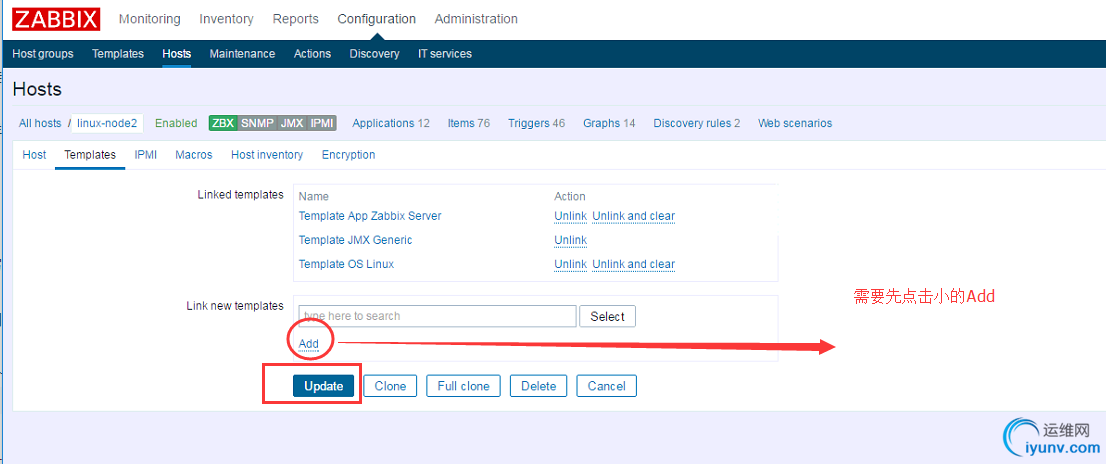

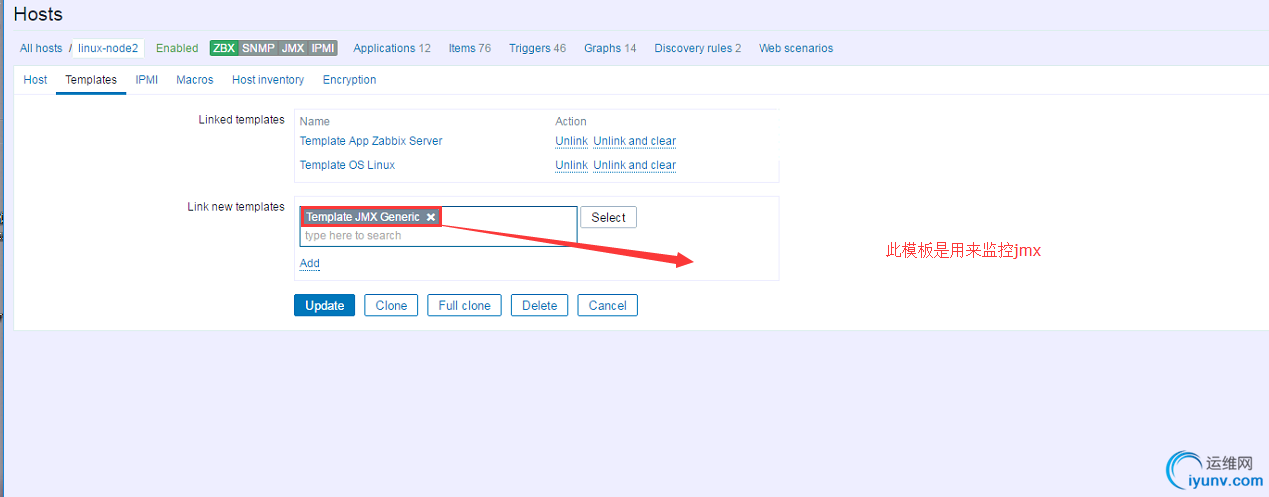

我们还需要设置一个模板
这个模板就是我们自带的一个监控JMX的模板，然后我们点击Update.更新
我们需要等待一会才可以出图
提示：可以在Zabbix-server上使用zabbix-get获取某一台机器的某一个key

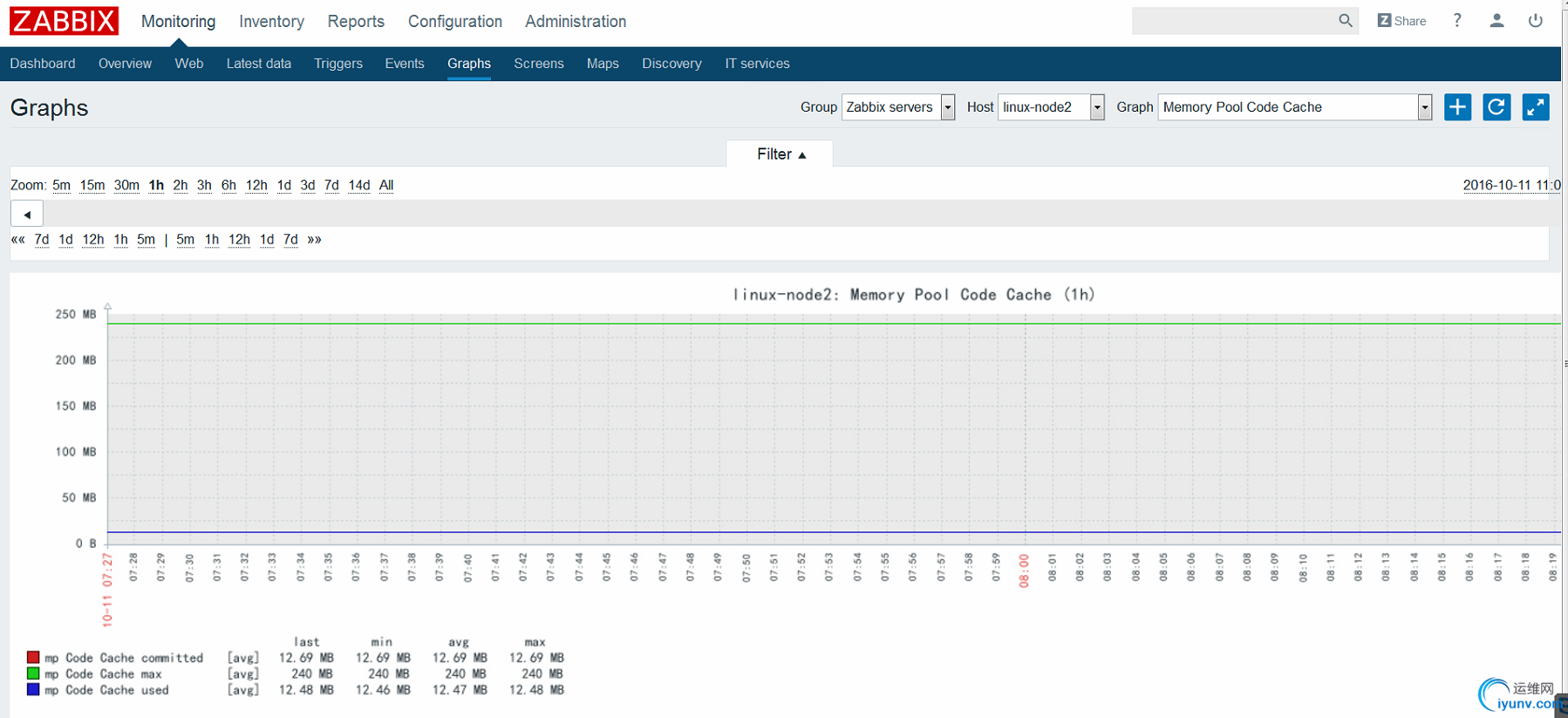

效果图如下：需要等待一会
手动检测监控状态
Zabbix-Server操作：
[iyunv@linux-node1 ~]# yum install -y zabbix-get
Key：

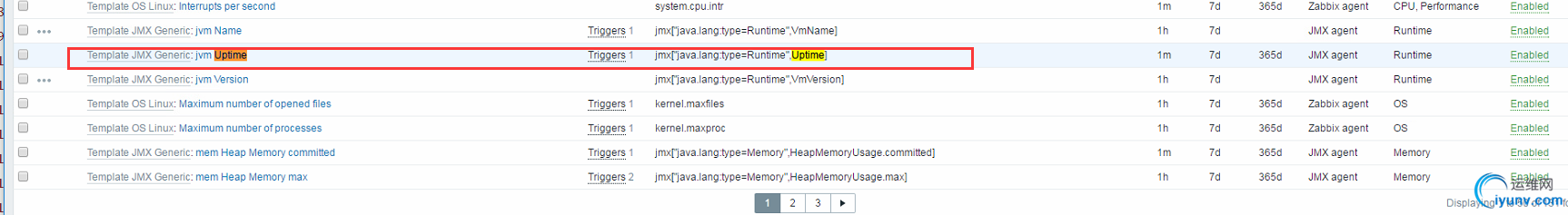

我们随便找一个key，然后我们复制后面的key
[iyunv@linux-node1 ~]# zabbix_get -s 192.168.56.12 -k jmx["java.lang:type=Runtime",Uptime]
ZBX_NOTSUPPORTED: Unsupported item key.
提示：未支持的key，现在并不能获取到这个key 因为没有获取到这个值，所以不会显示。我们可以获取别的试一下
[iyunv@linux-node1 ~]# zabbix_get -s 192.168.56.12 -k system.cpu.util[,user]
0.079323
[iyunv@linux-node1 ~]# zabbix_get -s 192.168.56.12 -k system.cpu.util[,user]
0.075377
[iyunv@linux-node1 ~]# zabbix_get -s 192.168.56.12 -k system.cpu.util[,user]
0.075377
[iyunv@linux-node1 ~]# zabbix_get -s 192.168.56.12 -k system.cpu.util[,user]
0.073547
小结： Zabbix其实就是通过zabbix_get 获取到的这个值进行比较的
日志
开启zabbix debug模式
[iyunv@linux-node2 tomcat]# systemctl restart zabbix-agent
### Option: DebugLevel
# Specifies debug level:
# 0 - basic information about starting and stopping of Zabbix processes
# 1 - critical information
# 2 - error information
# 3 - warnings
# 4 - for debugging (produces lots of information)
# 5 - extended debugging (produces even more information)
DebugLevel=4
如果及别是4就是debug模式，修改完配置文件之后需要重启生效
Zabbix生产案例
1.开启Nginx监控
2.编写脚本来进行数据采集
3.设置用户自定义参数
4.重启zabbix-agent
5.添加item
6.创建图形
7.创建触发器
8.创建模板
实践步骤
1. 脚本编写： 我们这里提供已经写好的脚本
链接：http://pan.baidu.com/s/1jIlpNT0 密码：eix2
2. 需要修改一下zabbix-agent的配置文件
vim /etc/zabbix/zabbix_agentd.conf
#修改Include设置,这样我们可以把脚本放在这个目录下。配置就是.conf结尾
Include=/etc/zabbix/zabbix_agentd.d/*.conf
3.添加权限及测试脚本
[iyunv@linux-node1 zabbix_agentd.d]# chmod +x zabbix_linux_plugin.sh
[iyunv@linux-node1 zabbix_agentd.d]# sh zabbix_linux_plugin.sh

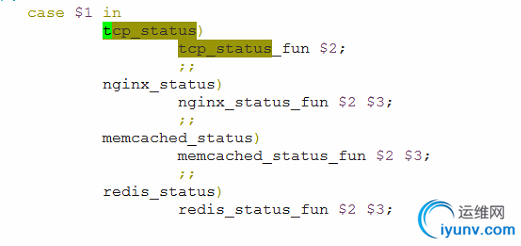

Usage: zabbix_linux_plugin.sh {tcp_status key|memcached_status key|redis_status key|nginx_status key}
提示： 这个脚本要用zabbix用户执行的权限，因为都是zabbix用户在执行，监控TCP会在/tmp/目录生成一个文件用于监控使用
4.修改nginx配置文件
提示：nginx 默认路径是/usr/local/nginx 编译安装需要查看安装路径
[iyunv@linux-node1 zabbix_agentd.d]# vim /usr/local/nginx/conf/nginx.conf
location /nginx_status {
stub_status on;
allow 127.0.0.1;
access_log off;
}
因为脚本的url是nginx_status所以我们配置文件也要这样修改
测试脚本
[iyunv@linux-node1 zabbix_agentd.d]# curl 192.168.56.11:8080/nginx_status
Active connections: 1
server accepts handled requests
2823682 2823682 2821835
Reading: 0 Writing: 1 Waiting: 0
[iyunv@linux-node1 zabbix_agentd.d]# ./zabbix_linux_plugin.sh nginx_status 8080 active
1
[iyunv@linux-node1 zabbix_agentd.d]# ./zabbix_linux_plugin.sh nginx_status 8080 reading
0
[iyunv@linux-node1 zabbix_agentd.d]# ./zabbix_linux_plugin.sh nginx_status 8080 handled
2823688
设置Key，首先是Key的名称
[iyunv@linux-node1 zabbix_agentd.d]# cat linux.conf
UserParameter=linux_status
,/etc/zabbix/zabbix_agentd.d/zabbix_linux_plugin.sh "$1" "$2" "$3"
代表一个传参，可以将后面的$1,$2,$3引入进行
，后面是脚步本的路径
需要重启agent
[iyunv@linux-node1 zabbix_agentd.d]# systemctl restart zabbix-agent
我们使用zabbix_get进行测试
[iyunv@linux-node1 zabbix_agentd.d]# zabbix_get -s 192.168.56.11 -k linux_status[nginx_status,8080,active]
1
[-k] 就是指定key 不细说了
*的作用在web界面配置item会显示出来
5.Zabbix web界面设置

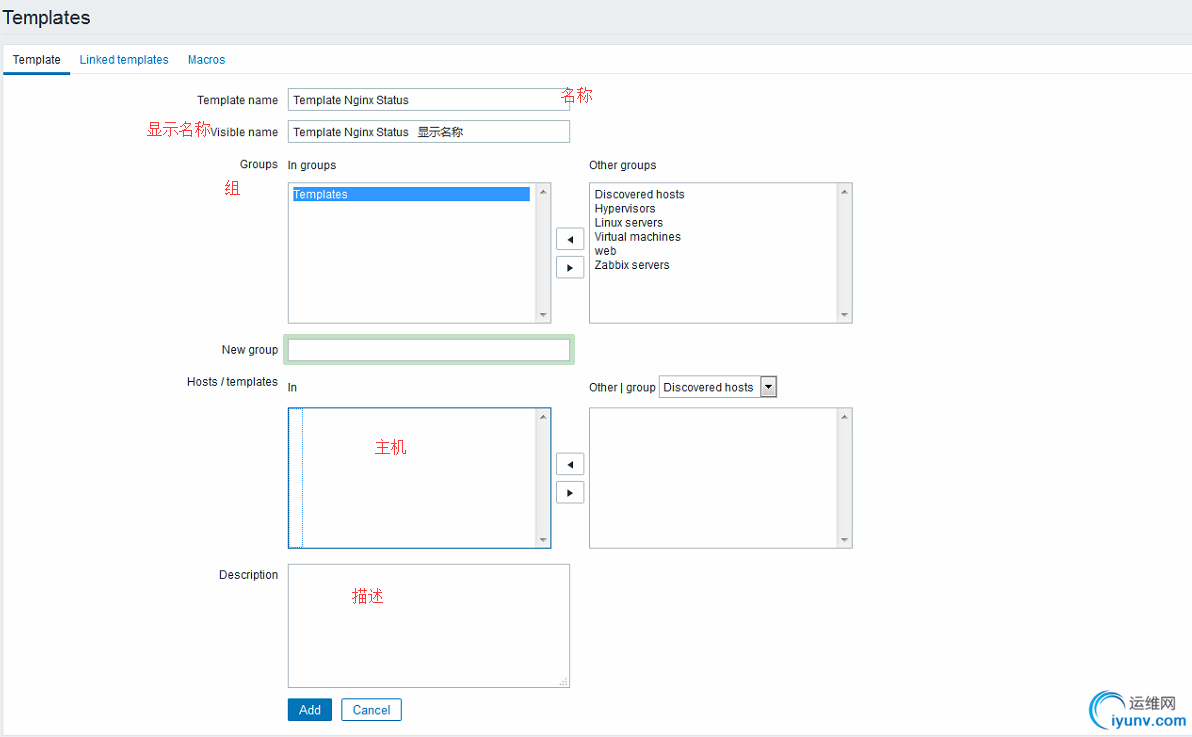

我们需要添加item，因为要加好多。我们就使用模板的方式进行添加
提示：我们写一下注释然后选择Add即可

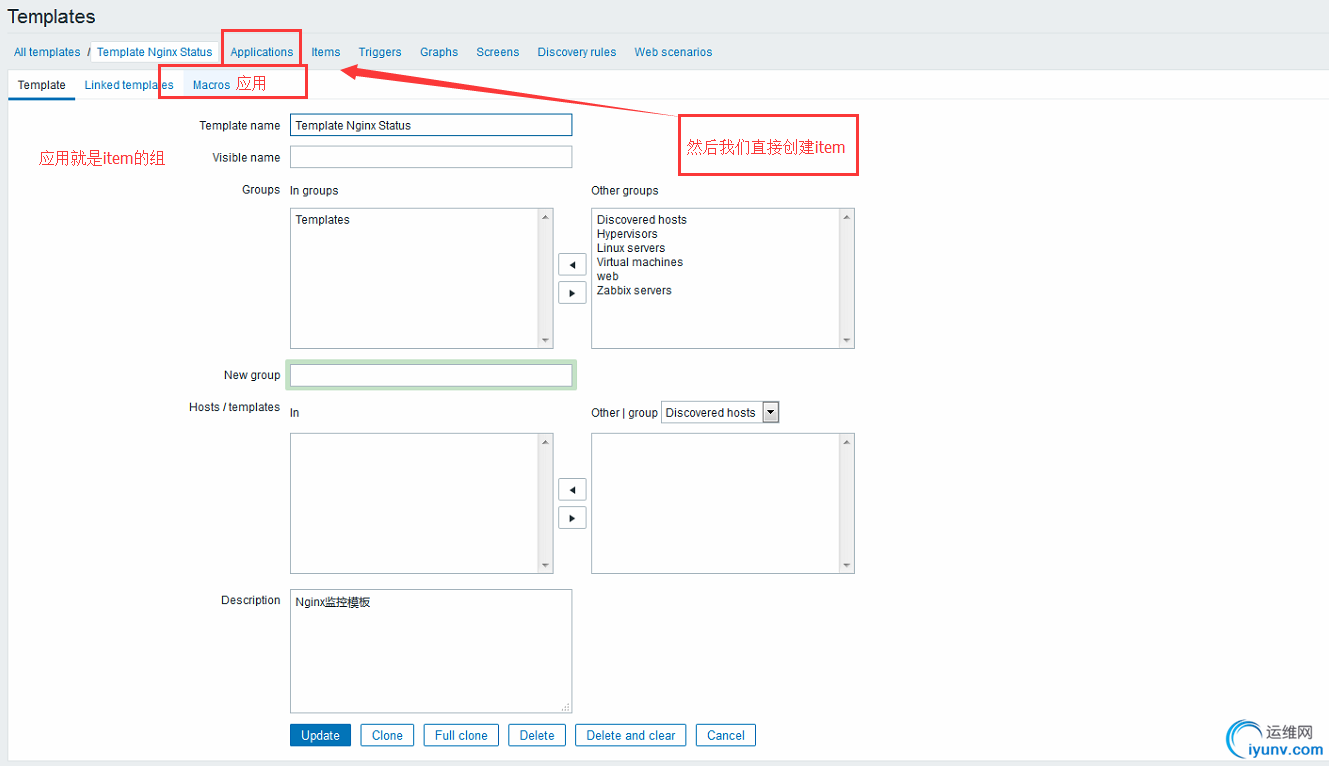

找到我们的模板

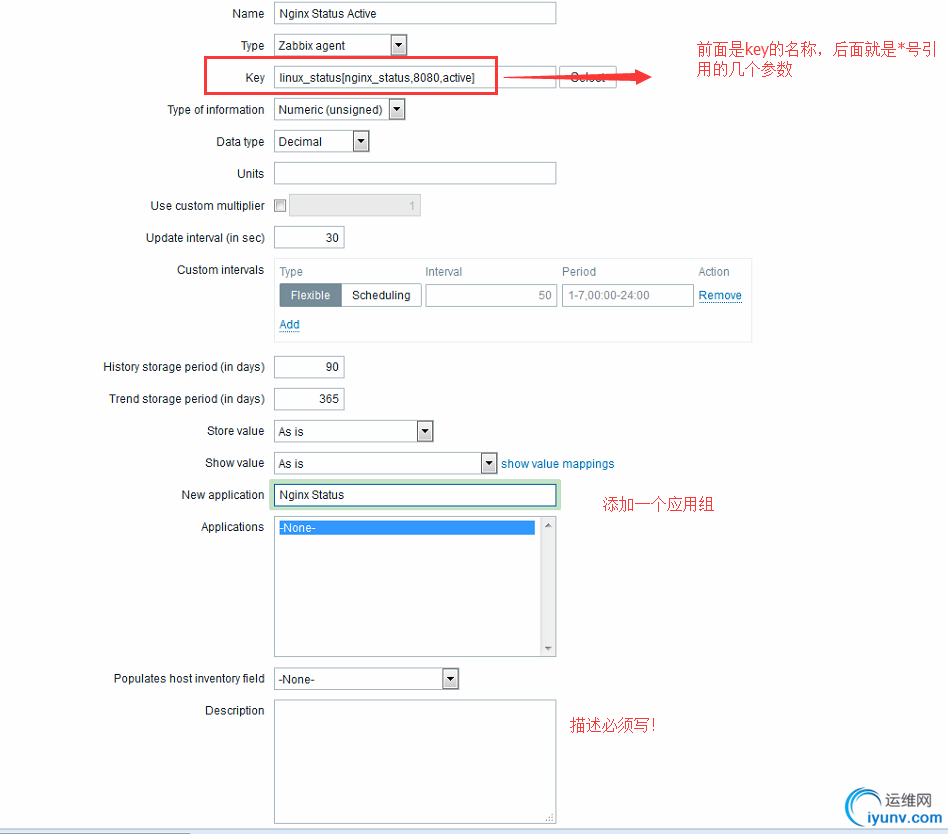

我们创建item
创建
各参数前文都有讲解不细说！
修改完成吼点击Add
添加完成后我们要复制很多个用来监控Nginx status的所有状态，所以我们使用克隆。来克隆多个进行设置

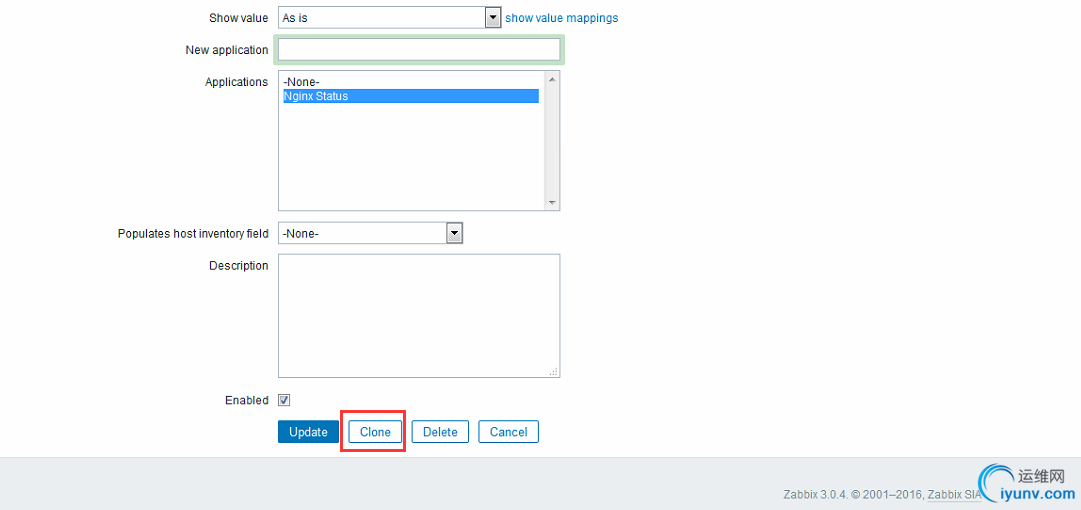

点进我们的item，然后拖到最下面选择克隆

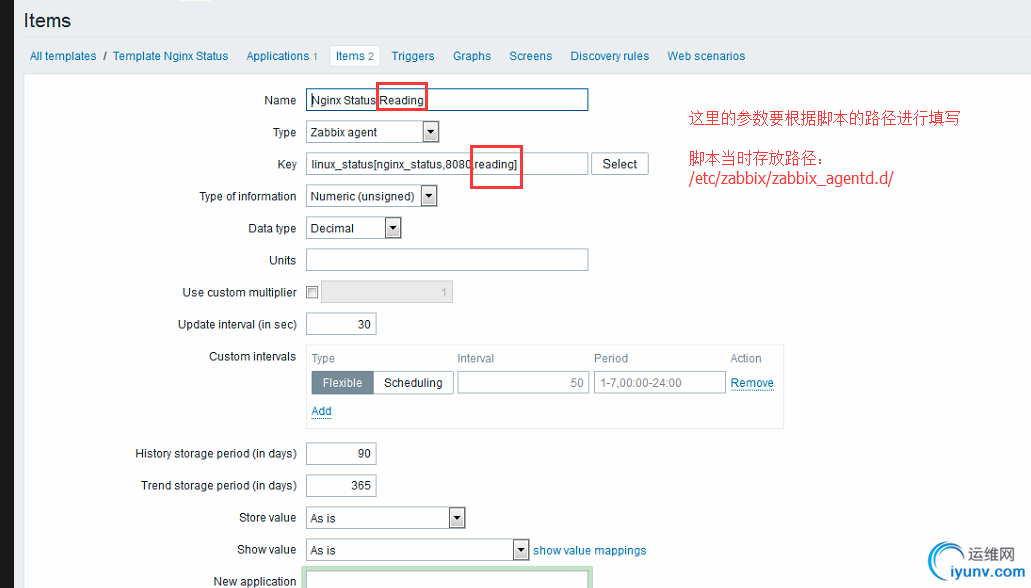

填一些基本的修改即可，例如下：

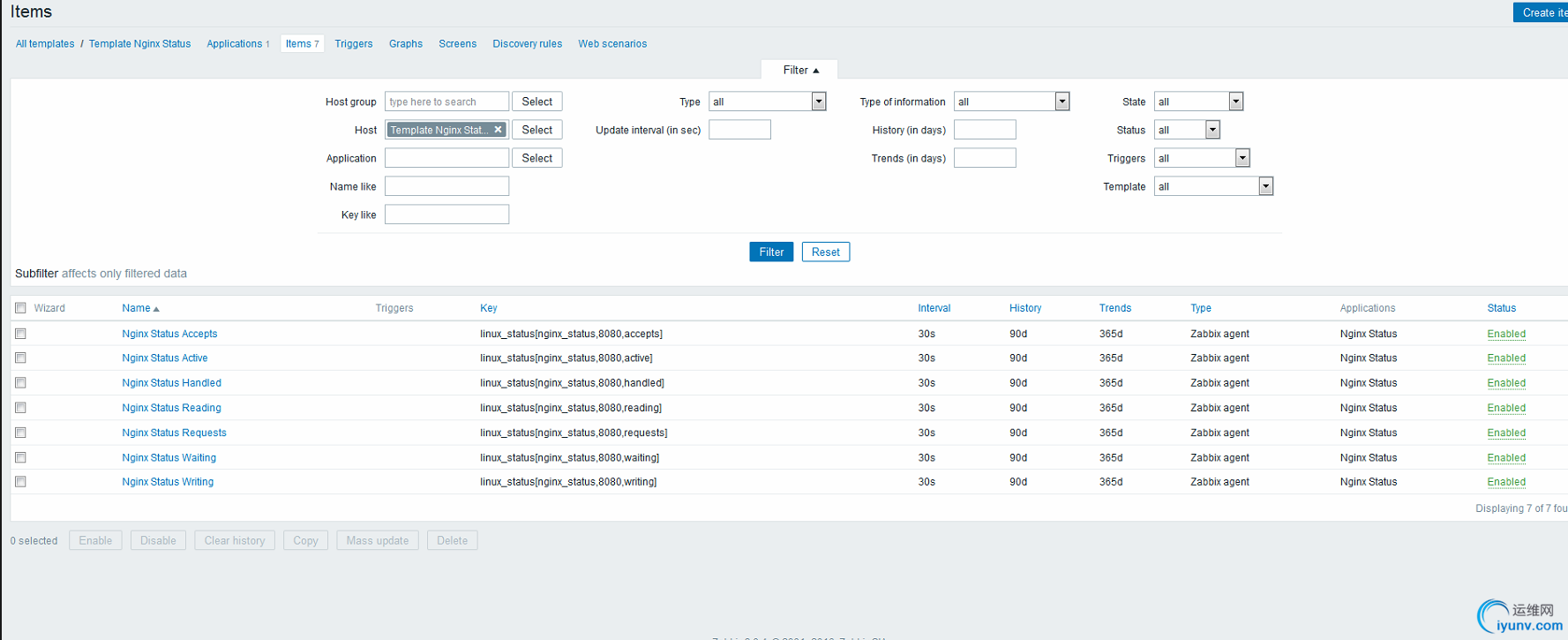

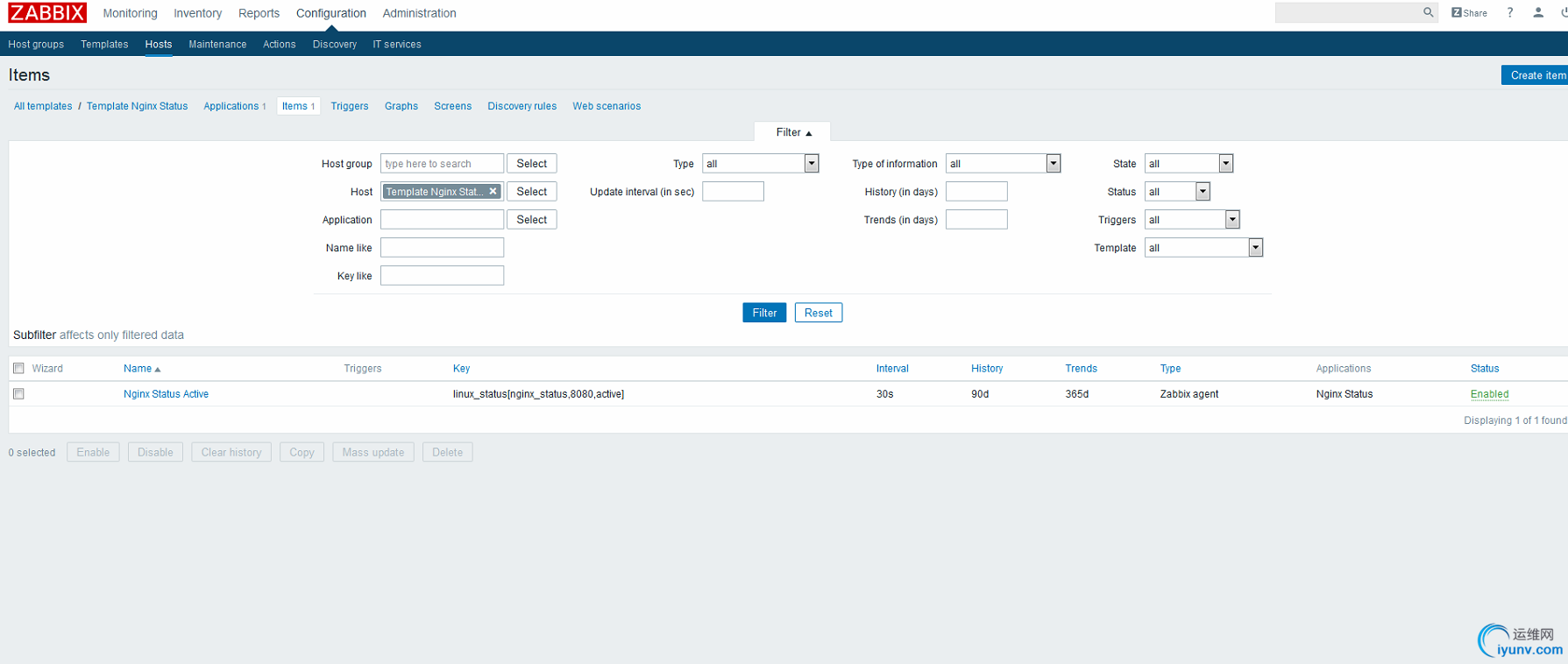

添加完成如下图：

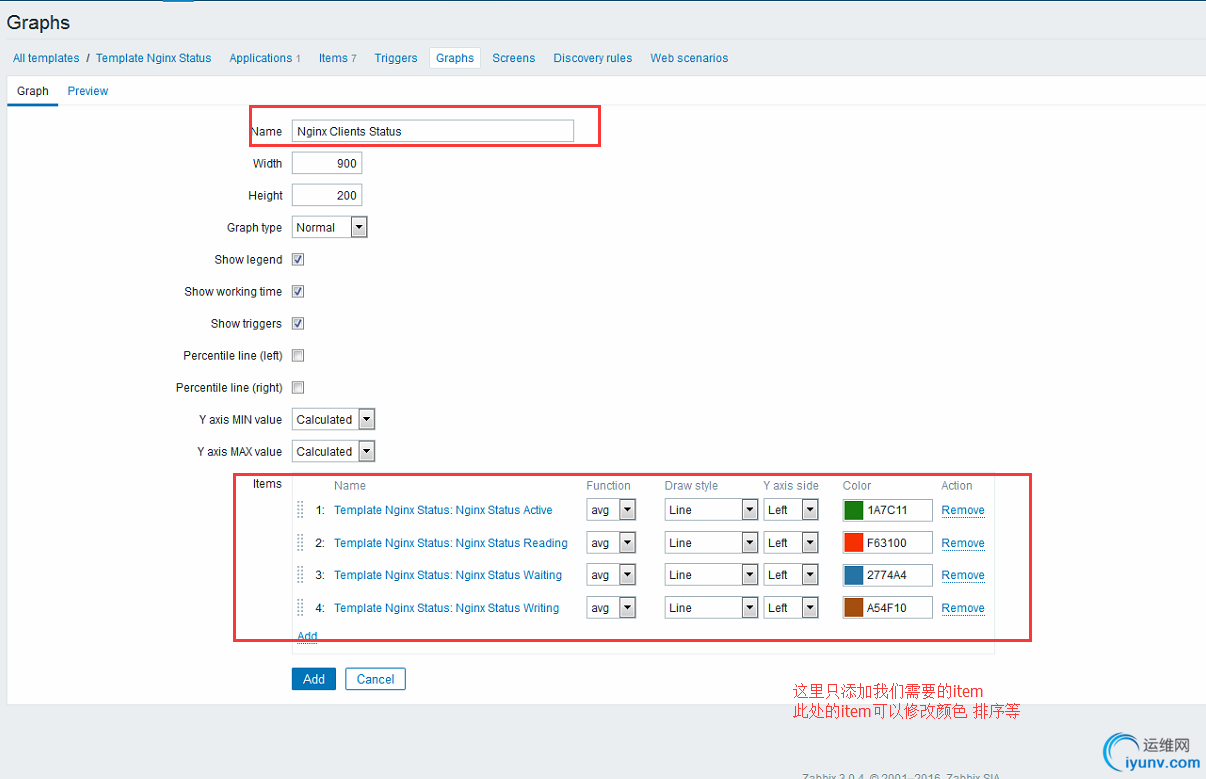

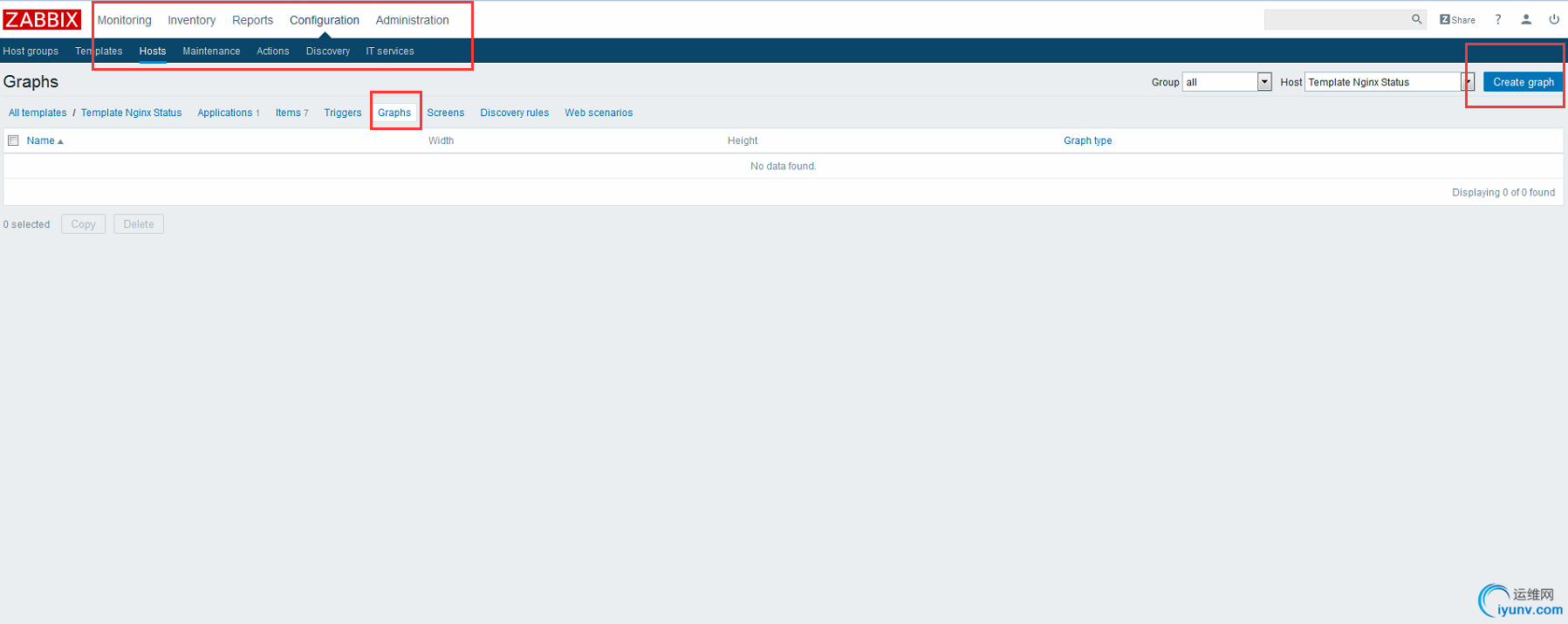

item添加完成我们还需要添加一个图形，用于展示，找到图形路径。点击创建

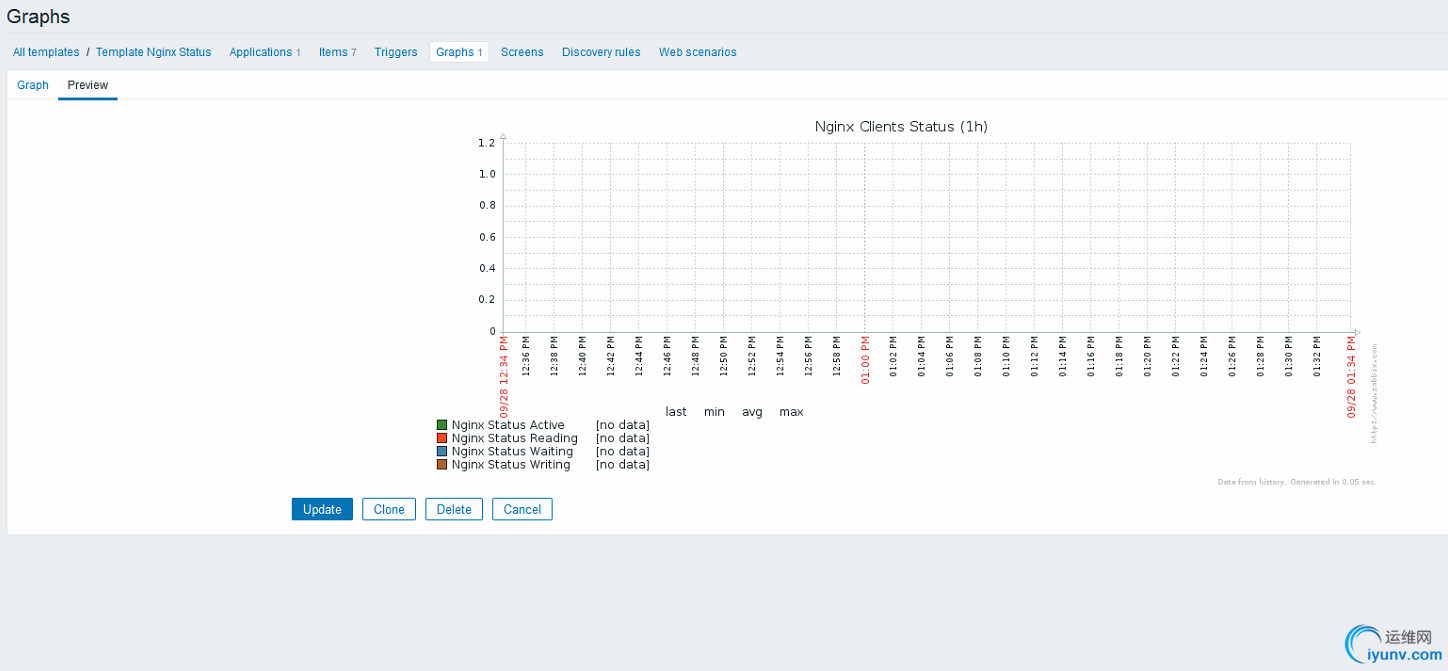

因为我们主机还没有加入我们的模板，所以我们这里是没有数据的

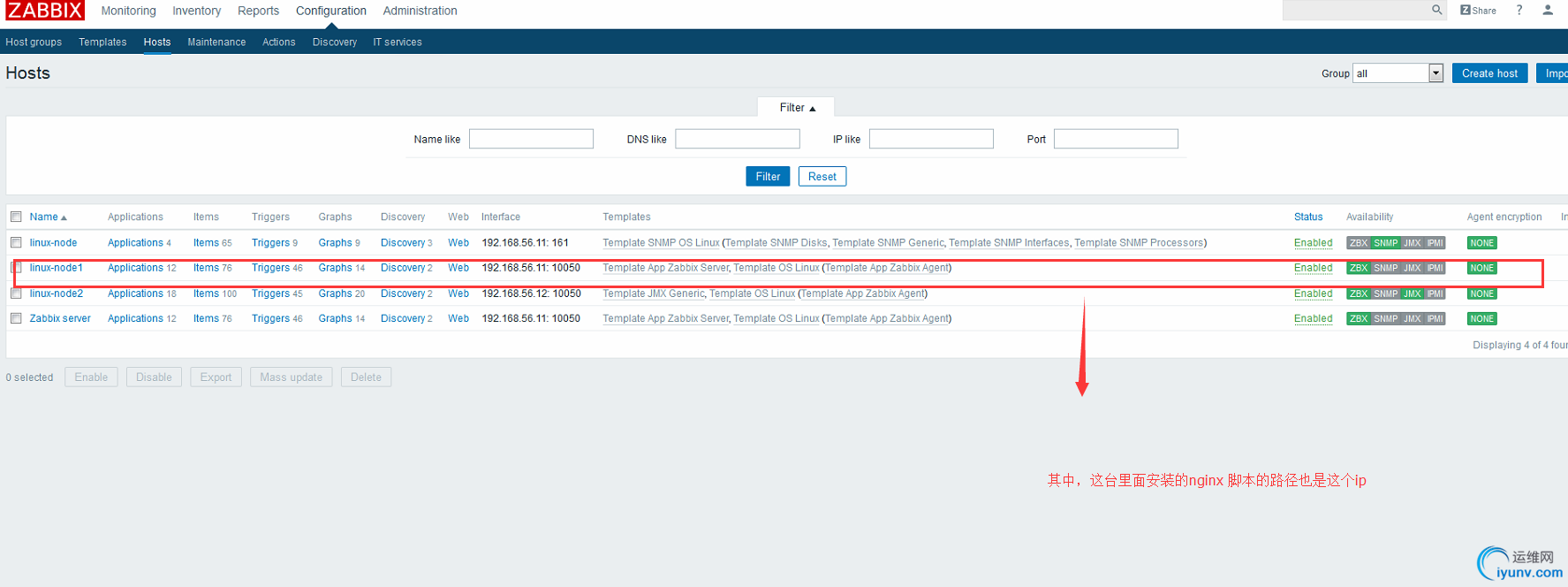

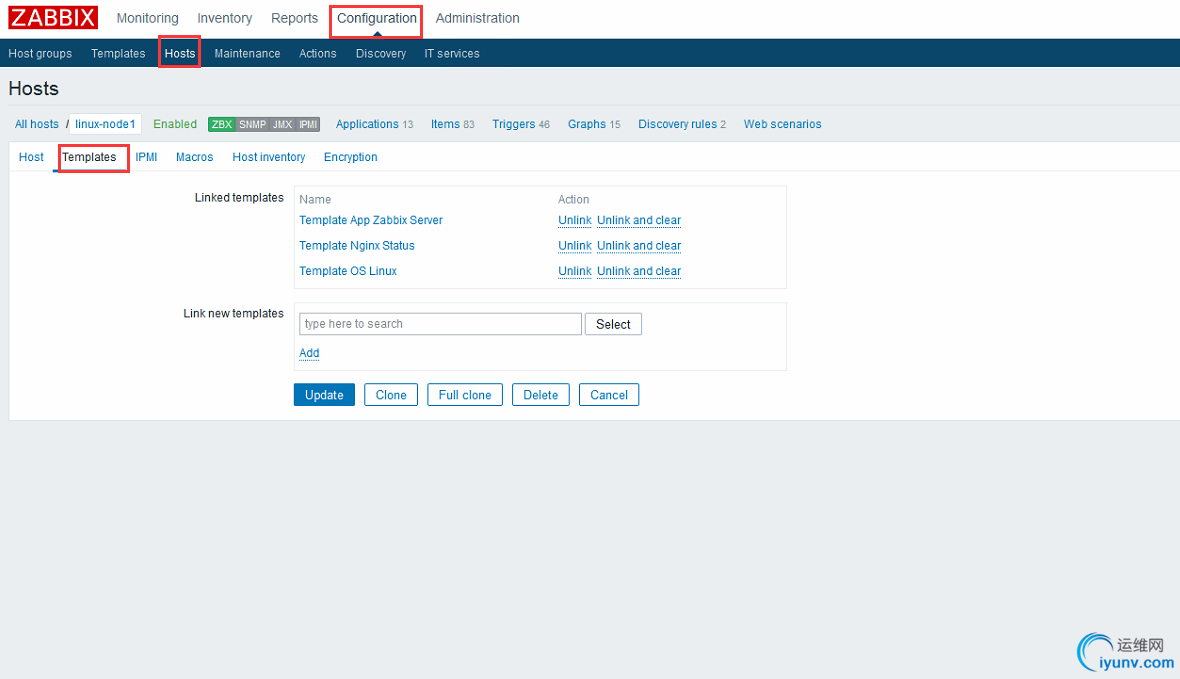

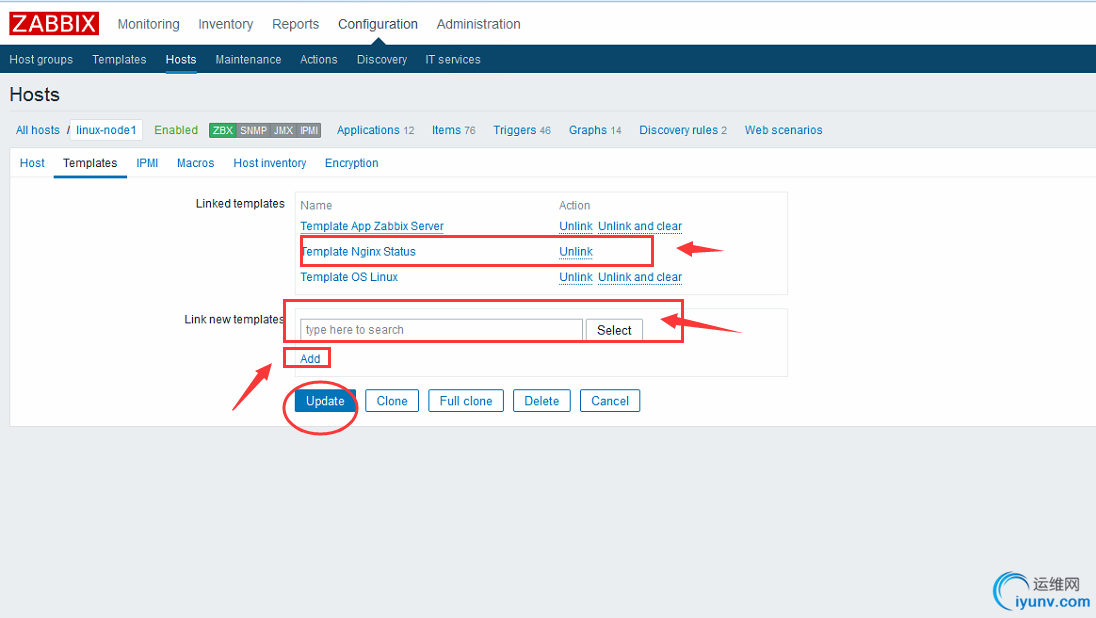

下面将模板加入到主机中
修改模板
查看结果如下：

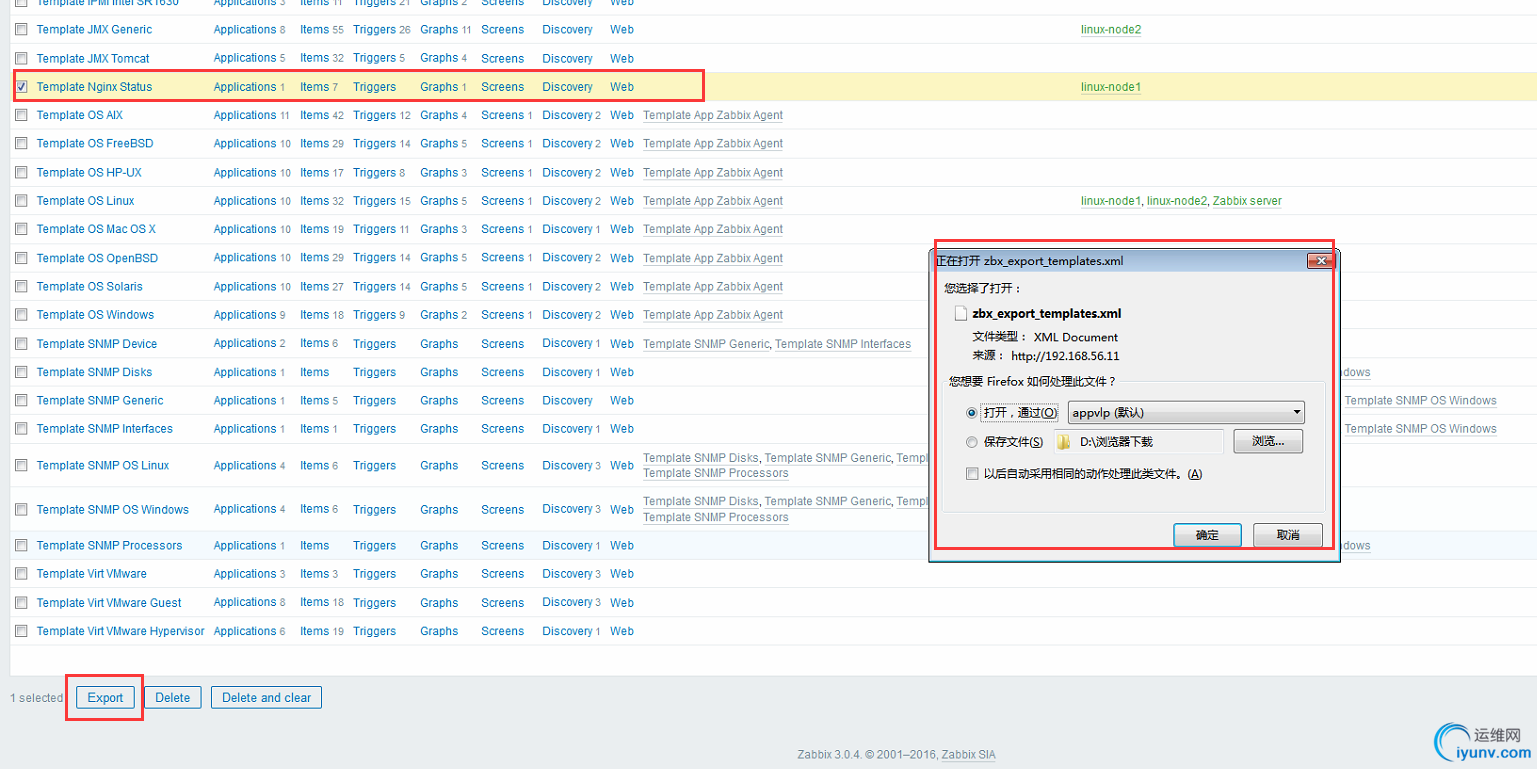

6.导出模板
因为设置模板比较麻烦，我们可以将模板导出
导出之后我们需要修改名称就可以了
7.导入模板

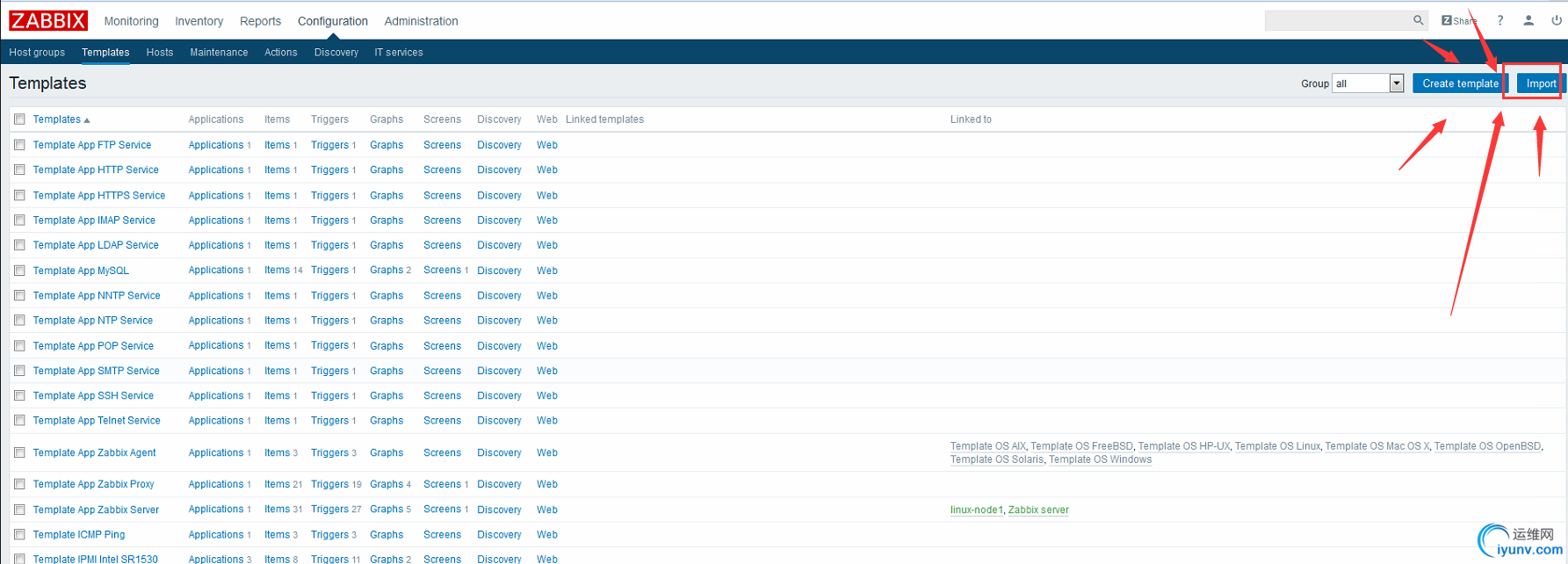

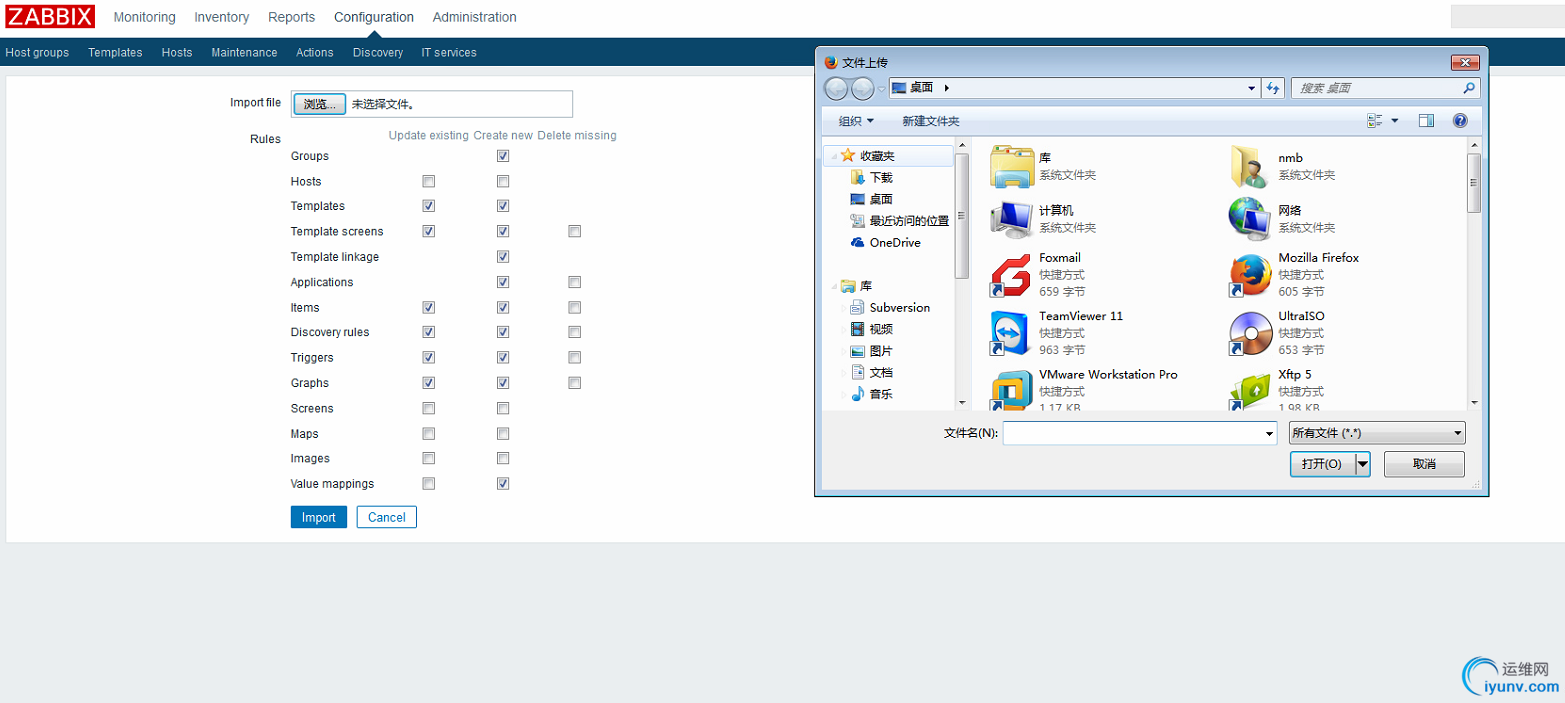

我们需要导出自然需要导入，操作如下：
点击添加即可
提示： 模板之间的名称不可以相同
以上就是Nginx完整的监控使用
8.导入TCP模板
加入模板的步骤跟刚刚加入Nginx的一样，这里我们就使用模板了。
下载链接：http://pan.baidu.com/s/1i54ULjJ 密码：25lh
我们导入模板即可

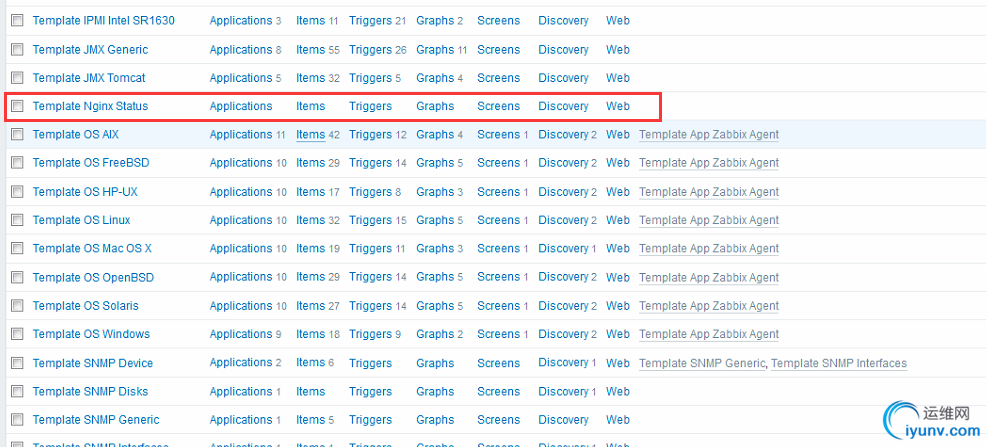

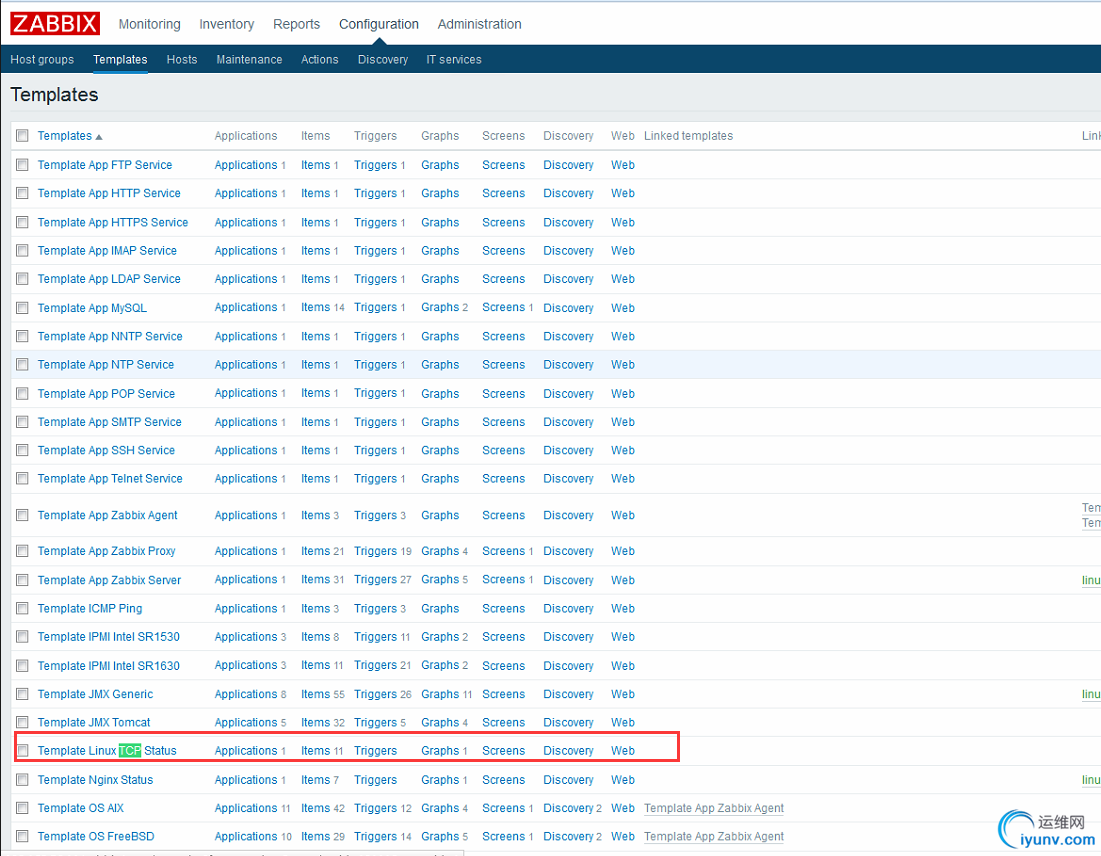

导入完成之后我们可以查看模板

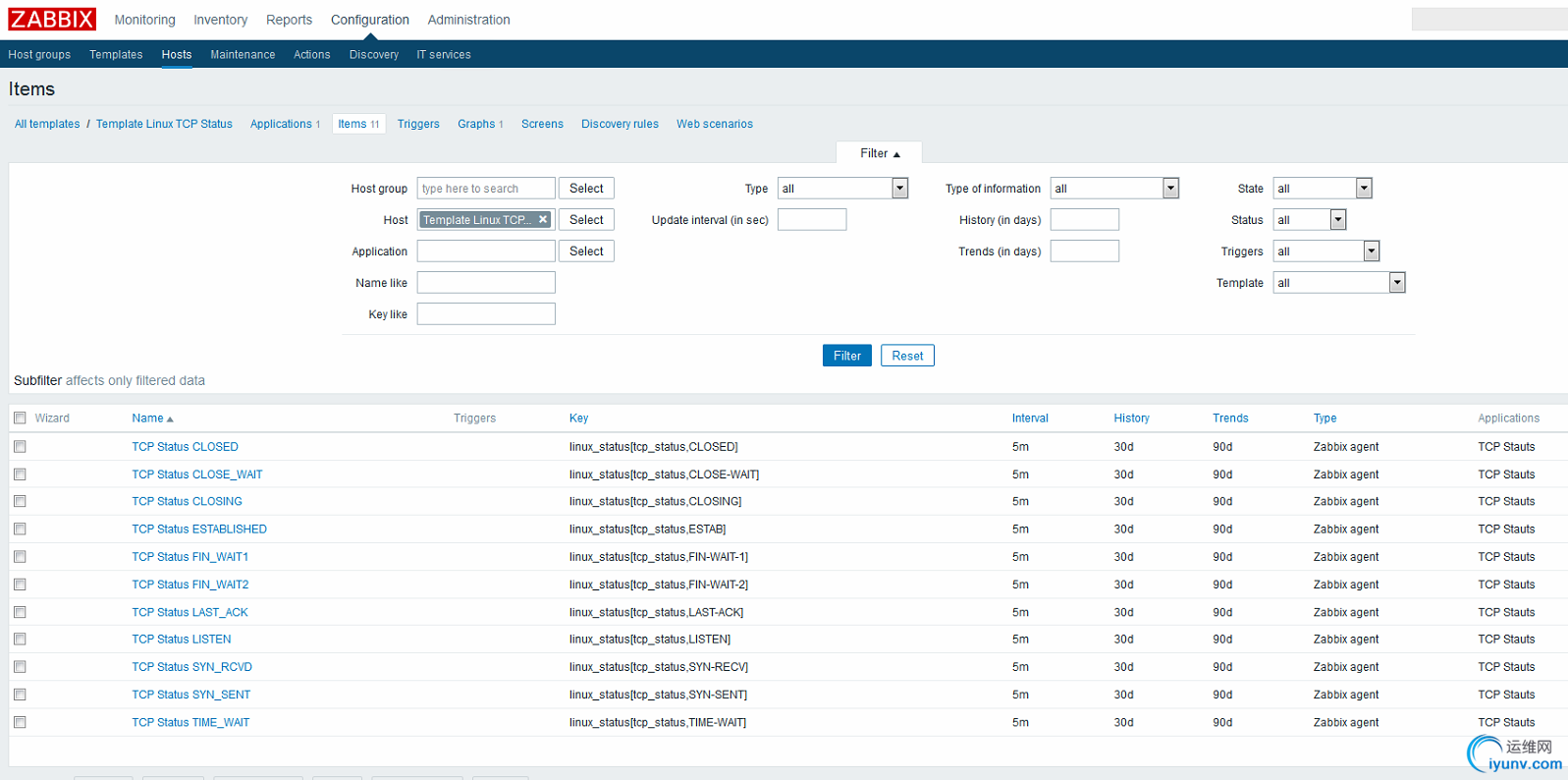

在里面我们可以见到TCP的11种状态，这个item是我们需要根据我们脚本进行同步的。

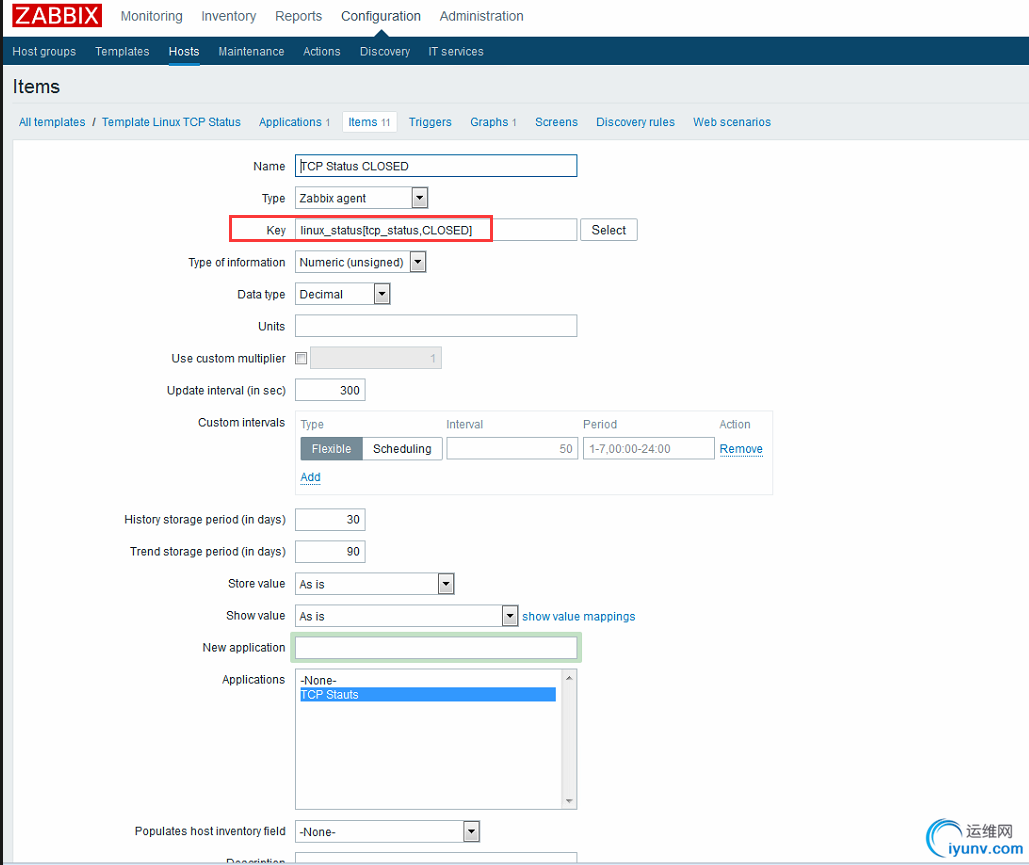

我们可以随便点击一个进行查看，其中这里的key要和脚本的相同

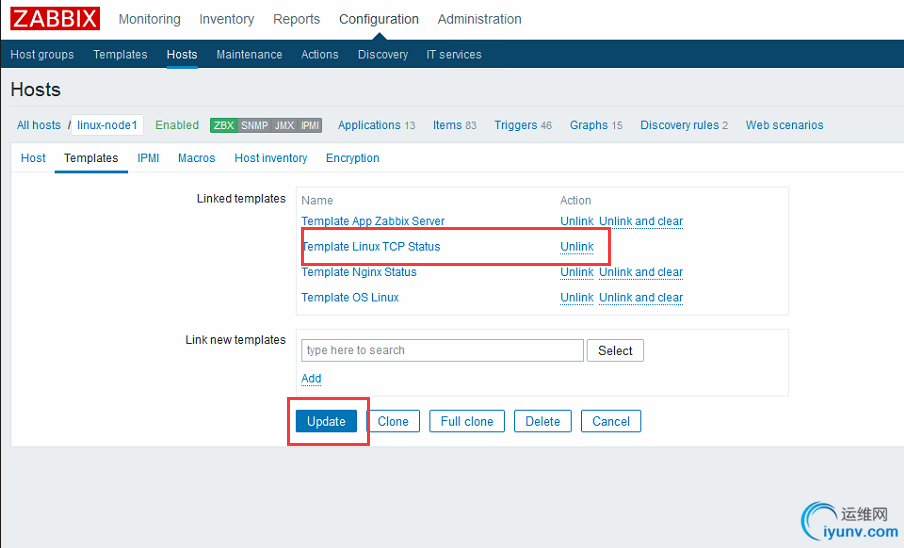

我们在两台服务器都加载这个模板
步骤和上面的一样
添加完成
查看脚本需要等待1分钟，这主要看我们设置的获取值的时间而定。

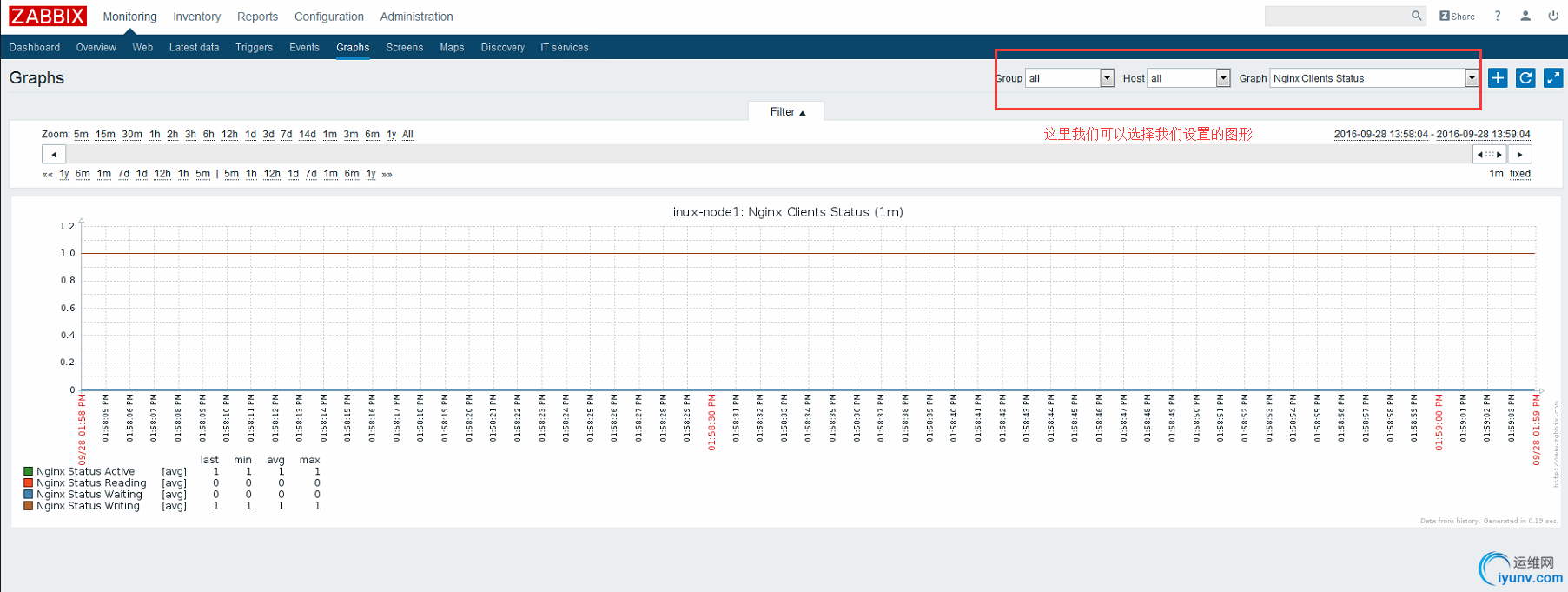

我们可以查看图形 |
|
|
