[经验分享] zabbix snmp 协议监控 dell iRDAC

[复制链接]

尚未签到

发表于 2018-1-1 19:49:44 | 显示全部楼层 |阅读模式
  转摘:http://blog.csdn.net/wanglei_storage/article/details/52789921
  http://blog.csdn.net/wanglei_storage/article/details/52794459

Dell>
  iDRAC又称为Integrated Dell Remote Access Controller,也就是集成戴尔远程控制卡,这是戴尔服务器的独有功能,iDRAC卡相当于是附加在服务器上的一计算机,可以实现一对一的服务器远程管理与监控,通过与服务器主板上的管理芯片BMC进行通信,监控与管理服务器的硬件状态信息。它拥有自己的系统和IP地址,与服务器上的OS无关。是管理员进行远程访问和管理的利器,戴尔服务器集成了iDRAC控制卡,我们就可以扔掉价格昂贵的KVM设备了。在戴尔第12代服务器中,iDRAC的版本升级到了iDRAC 7


首先,我们需要在BIOS中启用iDRAC功能

一、启动Dell服务器,按F2 System Setup,打开BIOS界面,选择iDRAC Settings


二、在IDRAC Settings界面中选择Network


三、在Network界面中 Enable NIC,并且选择NIC接口,我这边为LOM1

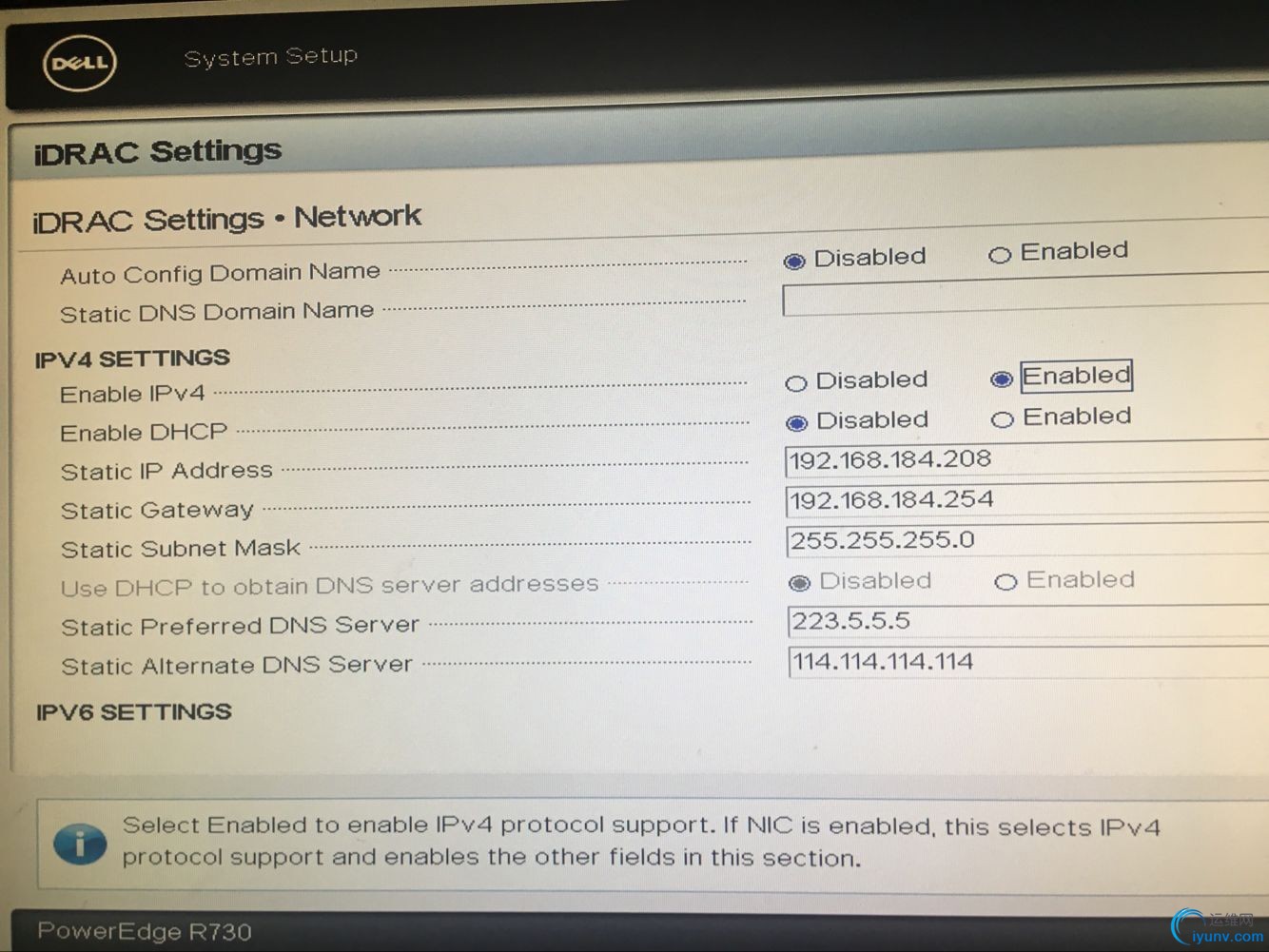

四、设置iDRAC IPV4地址

  也可以通过服务器显示窗口设置




五、设置完成之后即可通过web页面进行管理
  初此打开该页面后需要修改默认密码
  账户:root 密码:calvin


六、现在即可通过iDRAC的web页面进行管理


实验目的:

  该篇文章主要是通过zabbix snmp协议来监控dell服务器的硬件信息(需要启用并且配置iRDAC功能)

先简单了解下SNMP协议:

  简单网络管理协议(SNMP),由一组网络管理的标准组成,包含一个应用层协议(application layer protocol)、数据库模型(database schema)和一组资源对象。该协议能够支持网络管理系统,用以监测连接到网络上的设备是否有任何引起管理上关注的情况。该协议是互联网工程工作小组(IETF,Internet Engineering Task Force)定义的internet协议簇的一部分。SNMP的目标是管理互联网Internet上众多厂家生产的软硬件平台,因此SNMP受Internet标准网络管理框架的影响也很大。SNMP已经出到第三个版本的协议,其功能较以前已经大大地加强和改进了。

Dell服务器启用iDRAC功能可以参考我上一篇博文:

  http://blog.csdn.net/wanglei_storage/article/details/52789921
  在这之前,需要有两个操作,如果你已经完成下列两项,则直接开始监控操作即可


  • 安装zabbix server
  • 在dell服务器BIOS中开启iDRAC功能
一、iDRAC开启SNMP服务

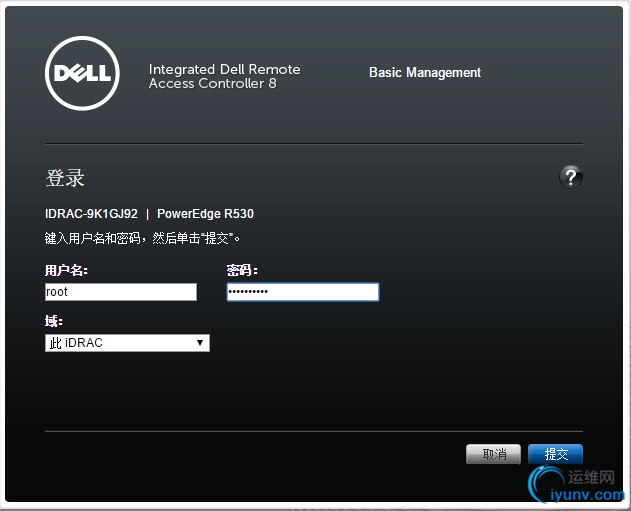

  1、打开iDRAC web页面,输入账户密码

  2、启用SNMP协议

  登录之后单击 —>>  下列几点需要注意(待会zabbix中会用到):


已启用              √
SNMP团体名称       xkeshi

SNMP协议          所有(SNMP v1/2/3)

SNMP查找端口号     161



  3、zabbix 服务端通过snmp验证


[iyunv@dev70 ~]# snmpget -v 2c -c <Community> <iDRAC IP> .1.3.6.1.4.1.674.10892.2.1.1.2.0
[iyunv@dev70 ~]# snmpget -v 2c -c xkeshi 192.168.184.200 .1.3.6.1.4.1.674.10892.2.1.1.2.0

SNMPv2-SMI::enterprises.674.10892.2.1.1.2.0 = STRING: "iDRAC8"




二、配置zabbix
  1、创建值映射
  zabbix web界面 —> 管理 —> 一般 —> 值映射

  将根据下列名称进行值映射


  • DellDracDiskState


1 -> Unknown
2 -> Ready

3 -> Online

4 -> Foreign

5 -> Offline

6 -> Blocked

7 -> Failed

8 -> Non-RAID

9 -> Removed


    Dell>


1 -> Connected
2 -> Disconnected



  • Dell Open Manage System Status


1 -> Other
2 -> Unknown

3 -> OK

4 -> NonCritical

5 -> Critical

6 -> NonRecoverable



  • DellPowerState


1 -> Other
2 -> Unknown

3 -> Off

4 -> On



  • Dell PSU State Settings


1 -> Unknown
2 -> Online (state disabled)

4 -> not Ready

8 -> Fan Failure

10 -> Online and Fan Failure

16 -> On

242 -> Online and OK



  • DellRaidLevel


1 -> Unknown
2 -> RAID-0

3 -> RAID-1

4 -> RAID-5

5 -> RAID-6

6 -> RAID-10

7 -> RAID-50

8 -> RAID-60

9 -> Concatenated RAID 1

10 -> Concatenated RAID 5



  • DellRaidVolumeState


1 -> Unknown
2 -> Online

3 -> Failed

4 -> Degraded



  • Dell_PSU_SensorState


1 -> Presence Detected
2 -> PS Failure

4 -> Predictuve Failure

8 -> PS AC lost

16 -> AC lost or out of range

32 -> AC out of range but still present

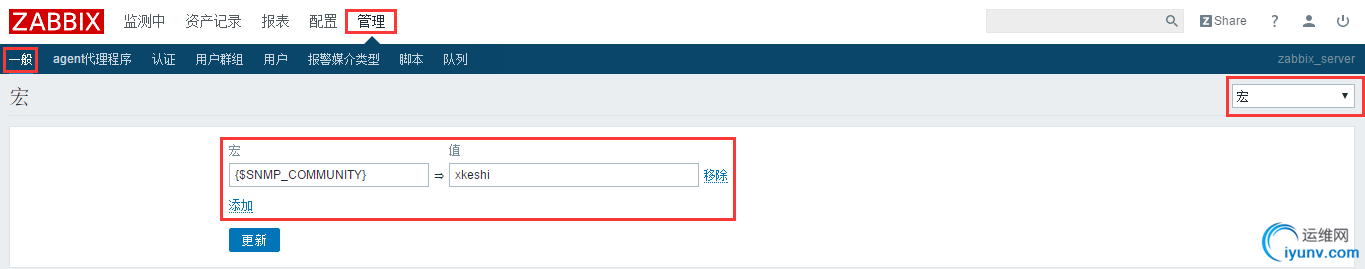

  2、配置全局变量{$SNMP_COMMUNITY_IDRAC}
  zabbix web界面 —> 管理 —> 一般 —> 宏

  3、导入模板

  模板下载地址:https://github.com/endersonmaia/zabbix-templates/tree/master/dell/idrac

  zabbix web界面 —> 配置 —> 模板 —> 导入
  Template_Dell_iDRAC_SNMPv2.zbx.xml

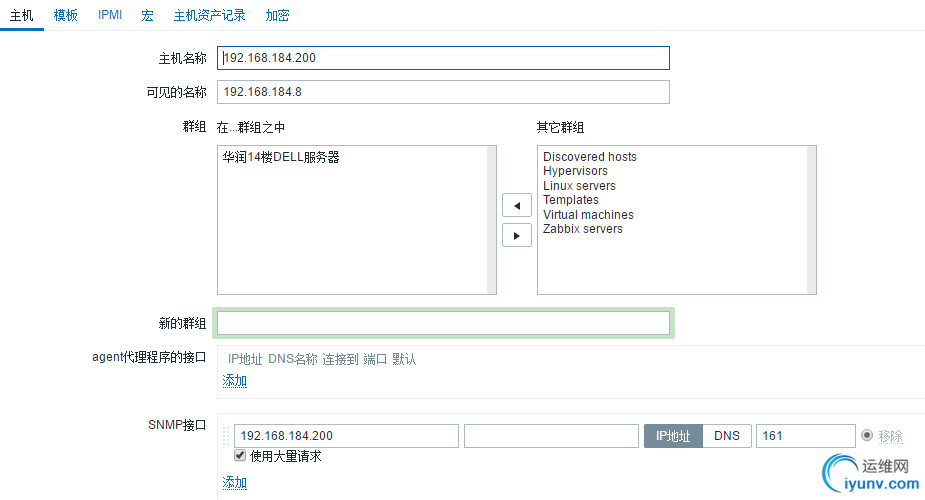

  4、创建主机
  zabbix web界面 —> 配置 —> 主机 —> 创建主机

  输入主机地址及SNMP地址和端口,保存

  5、查看监控状态
  至此,所有操作步骤已经完成,你可以定义不同的图形将所有的监控项进行整合,例如:
