[k8s]kube-dns架构图解

iyth888

kubedns

　DNS Policy
　　http://blog.fleeto.us/translation/configuring-private-dns-zones-and-upstream-nameservers-kubernetes
　　Kubernetes 目前在 Pod 定义中支持两个 DNS 策略：Default和ClusterFirst，dnsPolicy缺省为ClusterFirst：
　　如果dnsPolicy设置为Default，那么域名解析配置会从 Pod 所在节点继承而来。注意，本文所述功能在dnsPolicy设置为Default时无效。
　　
如果dnsPolicy设置为ClusterFirst，DNS 查询会被发送到 kube-dns 服务。kube-dns 服务负责相应以集群域名为后缀（例如.cluster.local）的查询。其他的域名查询（例如 www.kubernetes.io ）会被转发给来自节点定义的上级域名服务器。
　　https://kubernetes.io/docs/concepts/services-networking/dns-pod-service/#dns-policy
　　By default, DNS policy for a pod is ‘ClusterFirst’. So pods running with hostNetwork cannot resolve DNS names. To have DNS options set along with hostNetwork, you should specify DNS policy explicitly to ‘ClusterFirstWithHostNet’. Update the busybox.yaml as following:
　　

apiVersion: v1　　
kind: Pod
　　
metadata:
　　name: busybox
　　namespace: default
　　
spec:
　　containers:
　　- image: busybox
　　command:
　　- sleep
　　- "3600"
　　imagePullPolicy: IfNotPresent
　　name: busybox
　　restartPolicy: Always
　　hostNetwork: true
　　dnsPolicy: ClusterFirstWithHostNet
　　

　　组件架构看这个就够了
　　
http://cizixs.com/2017/04/11/kubernetes-intro-kube-dns
　　设置细节看这个就够了
　　
http://blog.fleeto.us/translation/configuring-private-dns-zones-and-upstream-nameservers-kubernetes
　　busybox你的忠实实验伴侣
　　
命令看这里: https://kubernetes.io/docs/concepts/services-networking/dns-pod-service/#dns-policy

• 架构图:　　




　　应该是这样
　　

　　
参考:
　　
http://cizixs.com/2017/04/11/kubernetes-intro-kube-dns

• 　　kubedns架构有3个容器组成:
  　　

  gcr.io/google_containers/k8s-dns-dnsmasq-nanny-amd64:1.14.1　　
  gcr.io/google_containers/k8s-dns-kube-dns-amd64:1.14.1
  　　
  gcr.io/google_containers/k8s-dns-sidecar-amd64:1.14.1


• 原理梳理下

• 　　故障排除: http://blog.csdn.net/styshoo/article/details/69941606



　　运行的Kubernetes DNS pod包含3个容器——kubedns、dnsmasq和一个叫做healthz的健康检查容器。kubedns进程监视Kubernetes master上Service和Endpoint的改变，并在内存中维护lookup 结构用于服务DNS请求。dnsmasq容器增加DNS缓存，从而提升性能。healthz容器提供一个单点的健康检查Endpoint，检查dnsmasq和kubedns的健康程度。
　　
　　DNS pod以服务的形式暴露出来，它拥有一个静态IP。一旦被创建，kubelet就使用--cluster-dns=10.0.0.10标识，将DNS配置信息传递给每个容器。
　　
　　DNS名称也需要域。本地域是可以配置的，在kubelet中，使用--cluster-domain=参数。
　　
　　Kubernetes集群的DNS服务（基于SkyDNS库）支持forward lookup（A recoreds），service lookup（SRV records）和反向IP地址查找（PTR recoreds）。

• 前后版本对比: https://segmentfault.com/a/1190000007342180

• 存在的问题: 创建k8的dns的时候没看到dns的yml里配置有api的地址,不知道kube-dns组件是如何去找api的,但是通过kubectl exec -it -n kube-system kube-dns-1446441763-14hdh -c kubedns env 可以看到KUBERNETES_SERVICE_HOST一些环境变量KUBERNETES_SERVICE_HOST=10.233.0.1 ,但是环境变量是怎么注入进去的呢? 这个是个问题,没看到yml里有环境变量.


　　后来我查阅了下:

• 是docker link的一些机制.　　
  https://docs.docker.com/compose/link-env-deprecated/



　　Compose uses Docker links to expose services’ containers to one another. Each linked container injects a set of environment variables, each of which begins with the uppercase name of the container.
　　
To see what environment variables are available to a service, rundocker-compose run SERVICE env.
　　

name_PORT　　
Full URL, e.g. DB_PORT=tcp://172.17.0.5:5432
　　

　　
name_PORT_num_protocol
　　
Full URL, e.g. DB_PORT_5432_TCP=tcp://172.17.0.5:5432
　　

　　
name_PORT_num_protocol_ADDR
　　
Container’s IP address, e.g. DB_PORT_5432_TCP_ADDR=172.17.0.5
　　

　　
name_PORT_num_protocol_PORT
　　
Exposed port number, e.g. DB_PORT_5432_TCP_PORT=5432
　　

　　
name_PORT_num_protocol_PROTO
　　
Protocol (tcp or udp), e.g. DB_PORT_5432_TCP_PROTO=tcp
　　

　　
name_NAME
　　
Fully qualified container name, e.g. DB_1_NAME=/myapp_web_1/myapp_db_1
　　

　　k8s里说的比较清楚:
　　https://kubernetes.io/docs/concepts/services-networking/service/

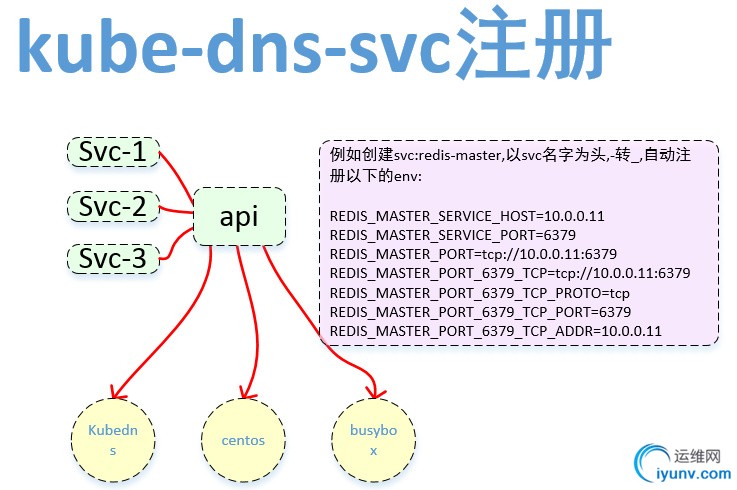

　　Environment variables
　　
When a Pod is run on a Node, the kubelet adds a set of environment variables for each active Service. It supports both Docker links compatible variables (see makeLinkVariables) and simpler {SVCNAME}_SERVICE_HOST and {SVCNAME}_SERVICE_PORT variables, where the Service name is upper-cased and dashes are converted to underscores.
　　
For example, the Service "redis-master" which exposes TCP port 6379 and has been allocated cluster IP address 10.0.0.11 produces the following environment variables:
　　

　　
REDIS_MASTER_SERVICE_HOST=10.0.0.11
　　
REDIS_MASTER_SERVICE_PORT=6379
　　
REDIS_MASTER_PORT=tcp://10.0.0.11:6379
　　
REDIS_MASTER_PORT_6379_TCP=tcp://10.0.0.11:6379
　　
REDIS_MASTER_PORT_6379_TCP_PROTO=tcp
　　
REDIS_MASTER_PORT_6379_TCP_PORT=6379
　　
REDIS_MASTER_PORT_6379_TCP_ADDR=10.0.0.11
　　

• 　　测了下,一个ns里有多个svc时候,新建一个pod,会注册所有svc到这个pod.
  　　



• 　　执行kubenernetes看执行过程
  　　

  kubectl -v 9 get pods

• 　　强制删除2个参数还不错
  　　
  https://kubernetes.io/docs/tasks/run-application/force-delete-stateful-set-pod/



　　Force Deletion

　　
Force deletions do not wait for confirmation from the kubelet that the Pod has been terminated. Irrespective of whether a force deletion is successful in killing a Pod, it will immediately free up the name from the apiserver. This would let the StatefulSet controller create a replacement Pod with that same>　　
When you force delete a StatefulSet pod, you are asserting that the Pod in question will never again make contact with other Pods in the StatefulSet and its name can be safely freed up for a replacement to be created.
　　
If you want to delete a Pod forcibly using kubectl version >= 1.5, do the following:
　　

kubectl delete pods <pod> --grace-period=0 --force　　

　　If you’re using any version of kubectl <= 1.4, you should omit the --force option and use:
　　

kubectl delete pods <pod> --grace-period=0　　

　　

　　Always perform force deletion of StatefulSet Pods carefully and with complete knowledge of the risks involved.
　　
