Jenkins Gitlab持续集成打包平台搭建
　　SkySeraph July. 18th 2016
　　Email：skyseraph00@163.com
　　更多精彩请直接访问SkySeraph个人站点：www.skyseraph.com
1. 相关概念
Jenkins

• Jenkins，一个用Java编写的开源的持续集成工具，提供了软件开发的持续集成服务，可监控并触发持续重复的工作，具有开源，支持多平台和插件扩展，安装简单，界面化管理等特点。更多介绍参考维基介绍.


Gitlab

• GitLab是一个利用Ruby on Rails开发的开源应用程序，实现一个自托管的Git项目仓库，可通过Web界面进行访问公开的或者私人项目，更多介绍参考维基介绍.


持续集成

• 持续集成, 简称CI（continuous integration）.

• CI作为敏捷开发重要的一步，其目的在于让产品快速迭代的同时，尽可能保持高质量.

• CI一种可以增加项目可见性，降低项目失败风险的开发实践。其每一次代码更新，都要通过自动化测试来检测代码和功能的正确性，只有通过自动测试的代码才能进行后续的交付和部署.

• CI 是团队成员间（产研测）更好地协调工作，更好的适应敏捷迭代开发，自动完成减少人工干预，保证每个时间点上团队成员提交的代码都能成功集成的，可以很好的用于对Android/iOS项目的打包.


蒲公英

• 蒲公英(pgyer)为移动开发者提供App免费测试分发应用的服务平台，支持iOS与Android，简单两步分发应用。类似的还有fir.im等.


2. 流程结构

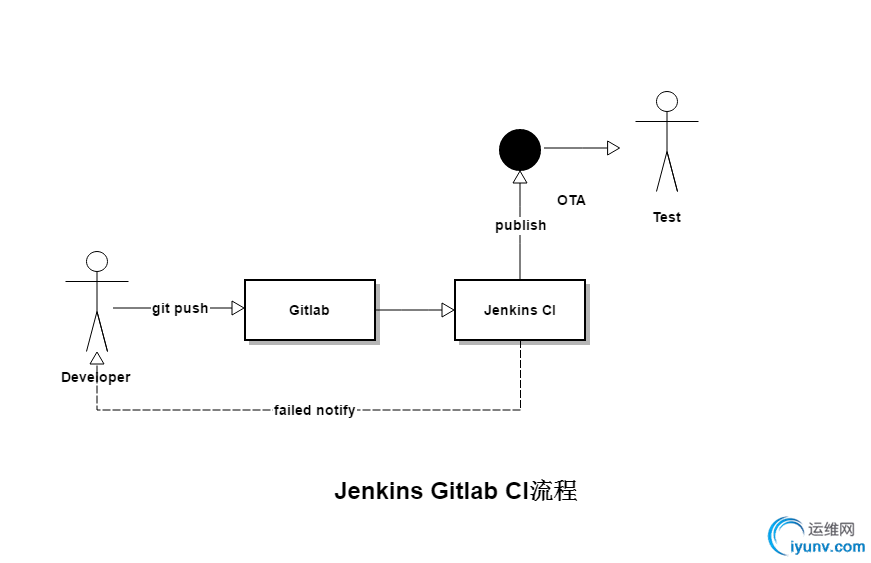

　　简单绘制了下Jenkins的一个流程，如下图：

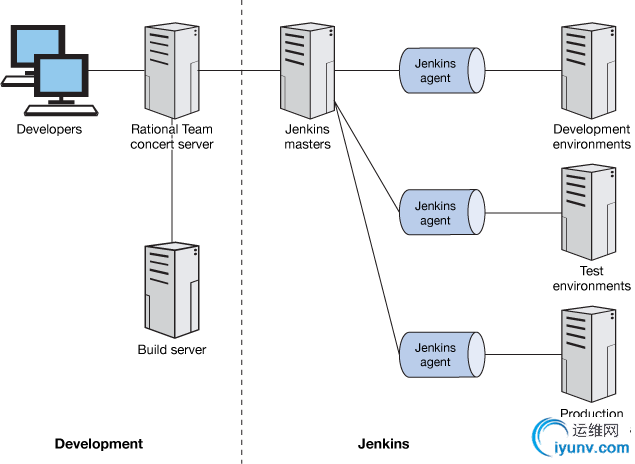

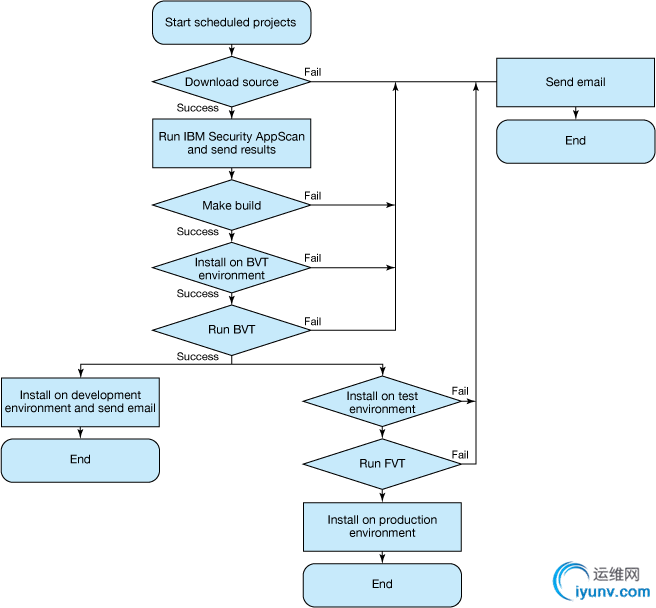

　　IBM Developer上也有一个看似更复杂一点的图，如下图

　　持续交互流程图：

3.平台搭建
Jenkins安装和启动
　　官网： https://jenkins.io/index.html
　　下载： http://mirrors.jenkins-ci.org/war/latest/jenkins.war

　　安装：

• 依赖于Java环境，首先安装和配置Java环境

• 到官网下载Jenkins,双击安装，如果是Mac电脑，会自动生成全局变量jenkins

• 修改参数： jenkins + 相关参数，如　　jenkins –httpPort=8888 #更换端口号，当默认端口8080被占用，或指定特定端口时。


　　启动

• 手动启动： java -jar jenkins.war

• 后台启动(默认端口)： nohup java -jar jenkins.war &

• 后台启动(指定端口)： nohup java -jar jenkins.war -httpPort=88 &

• 后台启动(HTTPS)： nohup java -jar jenkins.war -httpsPort=88 &

• 浏览：http://localhost:8080/ , localhost可配置


Jenkins插件安装

　　插件安装

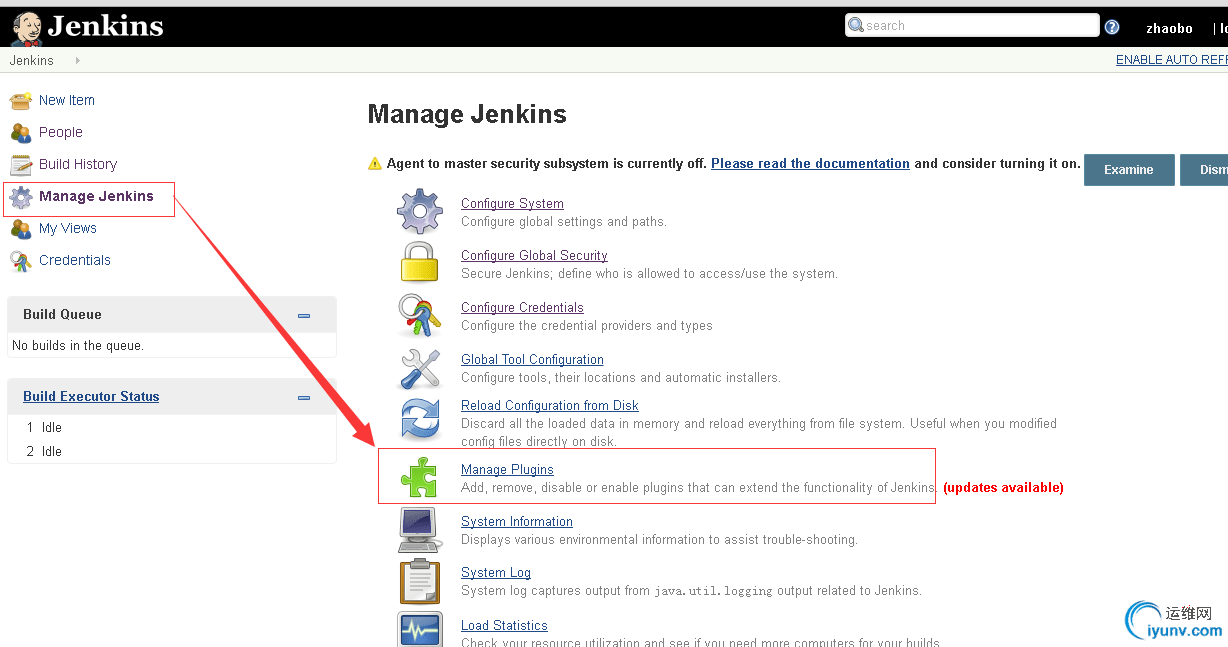

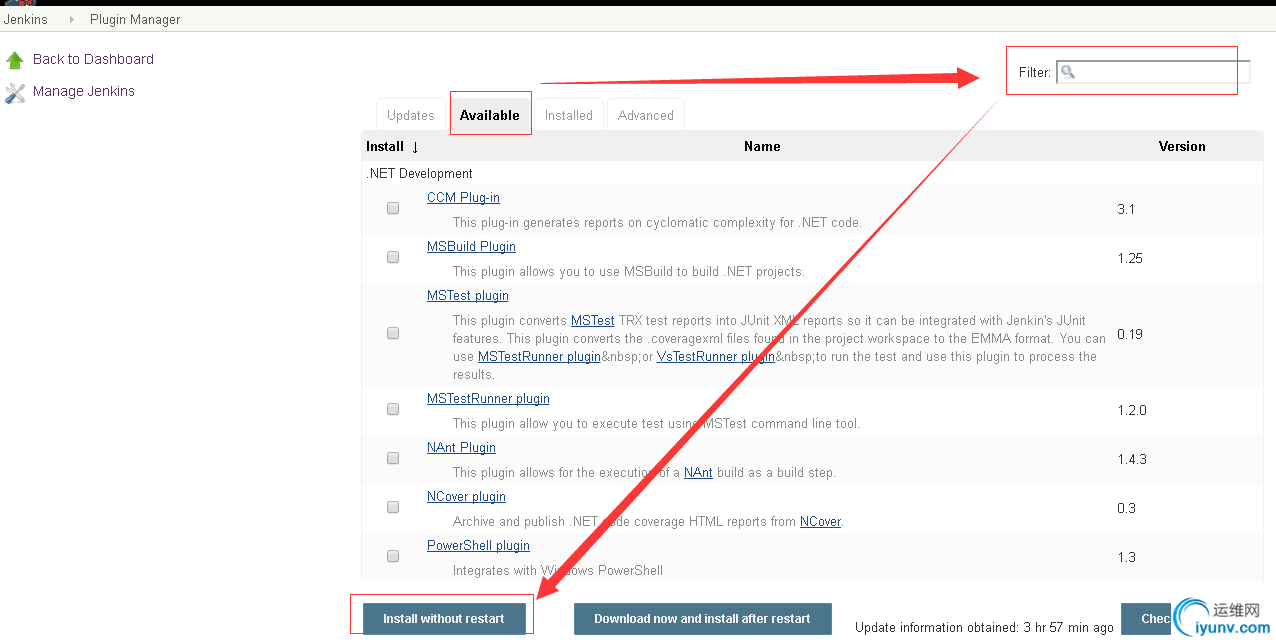

　　操作： Manage Jenkins -> Manage Plugins -> Available -> Search -> Click to install，如下图所示

　　实用插件

• iOS专用：Xcode integration

• Android专用：Gradle plugin

• Gitlab插件：GitLab Plugin 和 Gitlab Hook Plugin

• Git插件： Git plugin

• GitBuckit插件： GitBuckit plugin

• 签名证书管理插件: Credentials Plugin 和Keychains and Provisioning Profiles Management

• FTP插件: Publish over FTP

• 脚本插件: Post-Build Script Plug-in

• 修改Build名称/描述(二维码)： build-name-setter / description setter plugin

• 获取仓库提交的commit log： Git Changelog Plugin

• 自定义全局变量: Environment Injector Plugin

• 自定义邮件插件： Email Extension Plugin

• 获取当前登录用户信息： build-user-vars-plugin

• 显示代码测试覆盖率报表： Cobertura Plugin

• 来展示生成的单元测试报表，支持一切单测框架，如junit、nosetests等： Junit Plugin

• 其它： GIT plugin / SSH Credentials Plugin


Jenkins系统设置
　　操作： Manage Jenkins -> Configure System

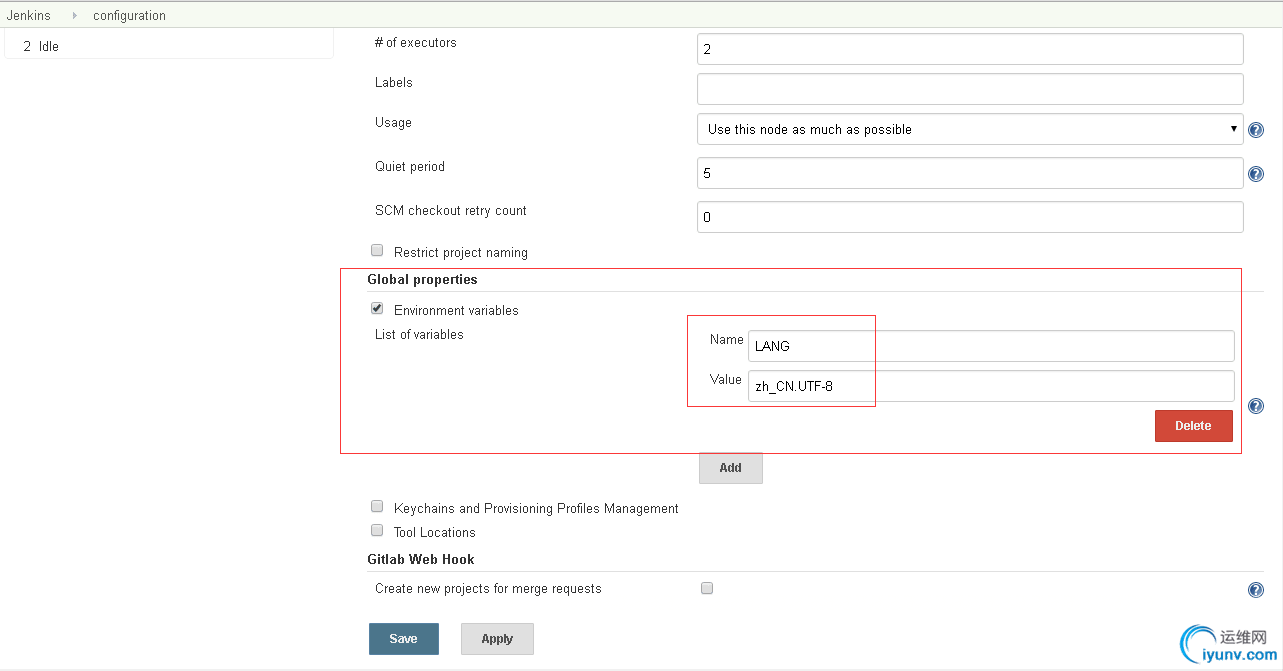

• Jenkins内部shell UTF-8 编码设置，如下图所示

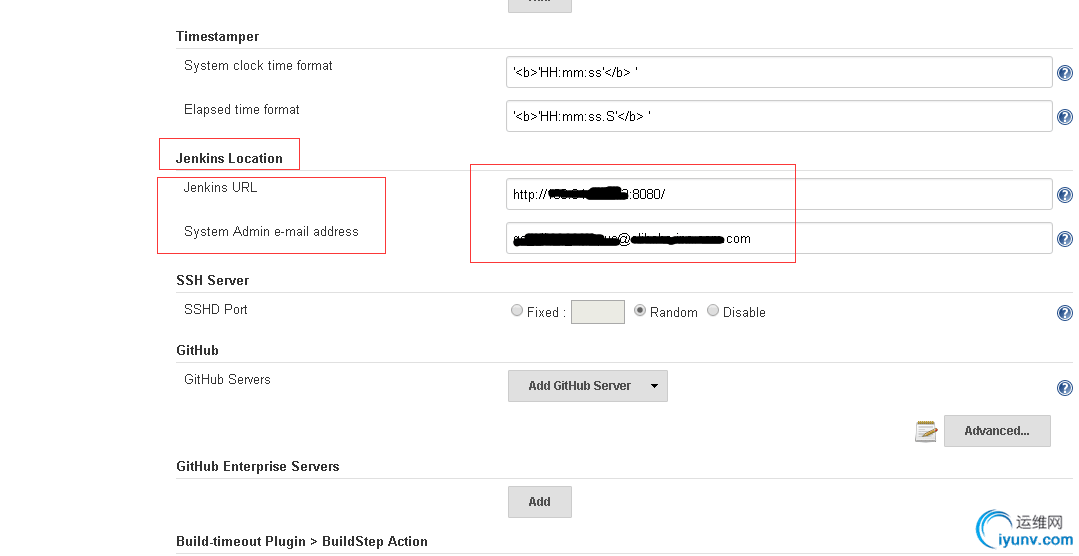

• Jenkins Location和Email设置，如下图所示

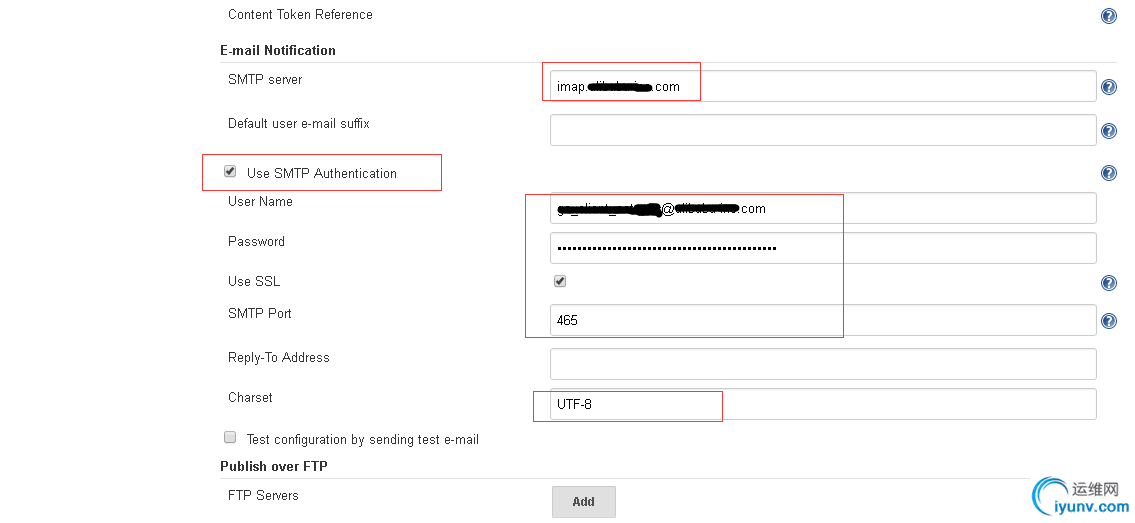

• E-mail Notification，设置如下如所示


Jenkis系统设置3

　　SMTP详细配置请参考 How to send Email at every build with Jenkins
Jenkins Jobs配置
Jobs基础配置

　　配置编译参数

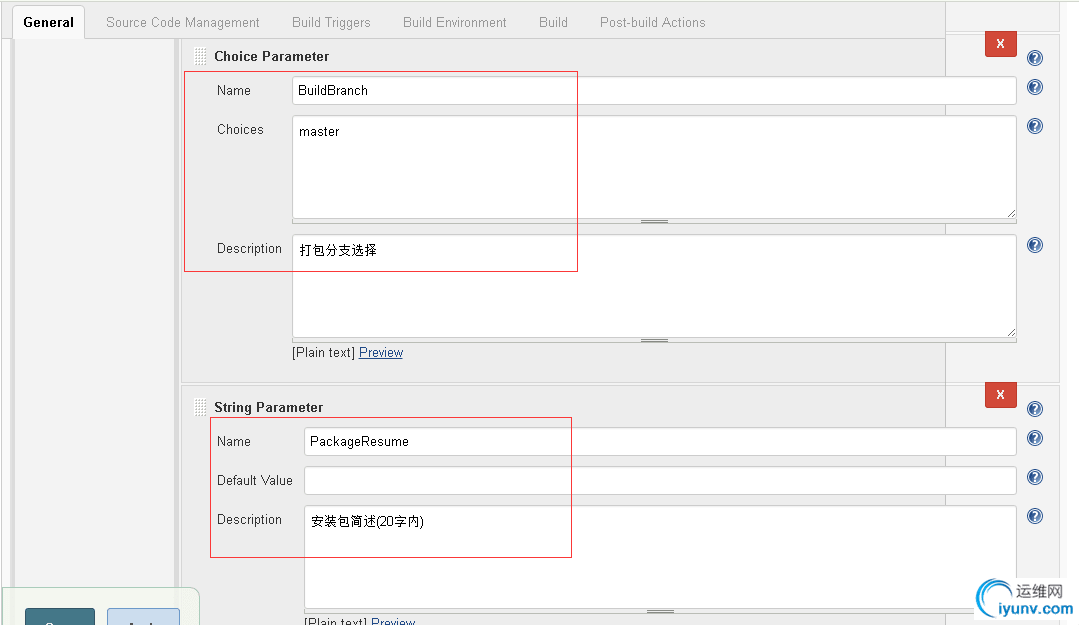

　　例如，如果需要打包者自行选择打包类型，如需要编译Release/Debug/Test等不同版本的包，那需要配置Jobs的编译参数，配置方法如下图所示：

Jenkins编译设置-参数设置2

　　你还可以配置一些其它参数，例如：

Jenkins编译设置-参数设置3

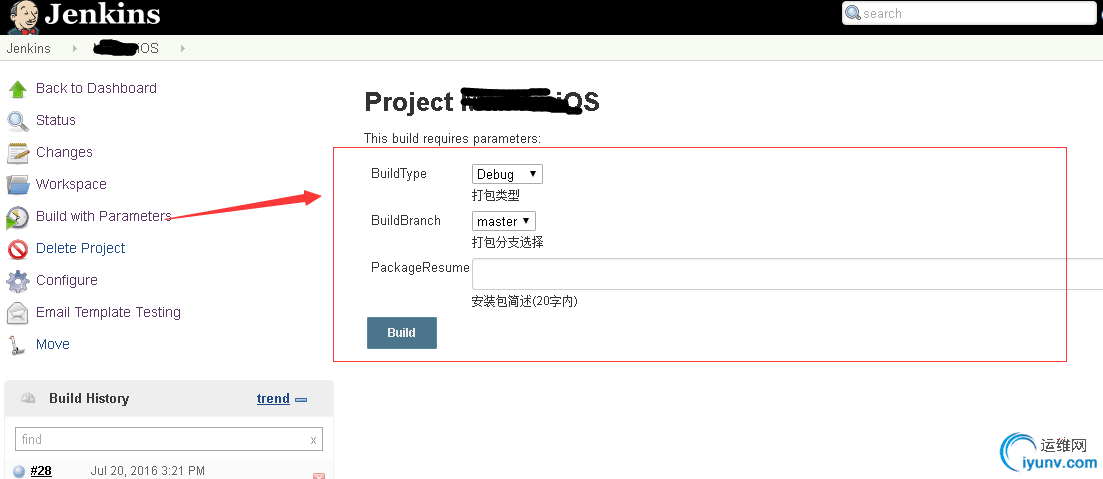

　　配置完后，build界面中就会出现，如下如所示：

Jenkins编译设置-参数设置1

　　How to configure a single Jenkins job to make the>

　　配置匿名用户权限

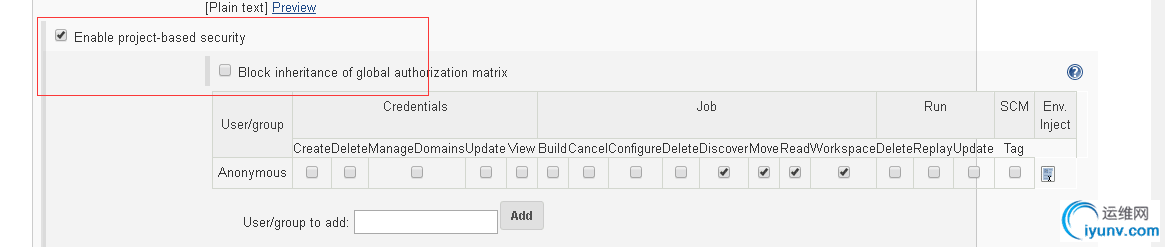

　　后面打包的应用发布时，如果懒得自己搭建服务器，就用Jenkins的，但发布出去的链接需要登录才能访问，这时候你可以设置匿名用户的访问权限，这样匿名用户可以下载访问你提供的应用链接了，非常取巧的方法，如下图：


Jobs源码库配置(Gitlab为例)

　　配置SSH

　　操作： Manage Jenkins -> Credentials -> Global credentials (unrestricted) -> Add Credentials

• 本机生成SSH：ssh-keygen -t rsa -C “Your email” ， 生成过程中需设置密码，最终生成id_rsa和id_rsa.pub(公钥)

• 本机添加秘钥到SSH：ssh-add 文件名（需输入管理密码）

• Gitlab上添加公钥：复制id_rsa.pub里面的公钥添加到Gitlab

• Jenkins上配置密钥到SSH：复制id_rsa.pub里面的公钥添加到Jenkins（private key选项）


　　新建Job

　　在Jenkins中，所有的任务都是以”Job”为单位的。在进行操作前，你需要新建一个Job，Job新建比较简单，只需要在Jenkins管理的首页左侧，点击“New Job”，一般选择free-style software project，再输入Job的名字即可。

　　配置Gitlab

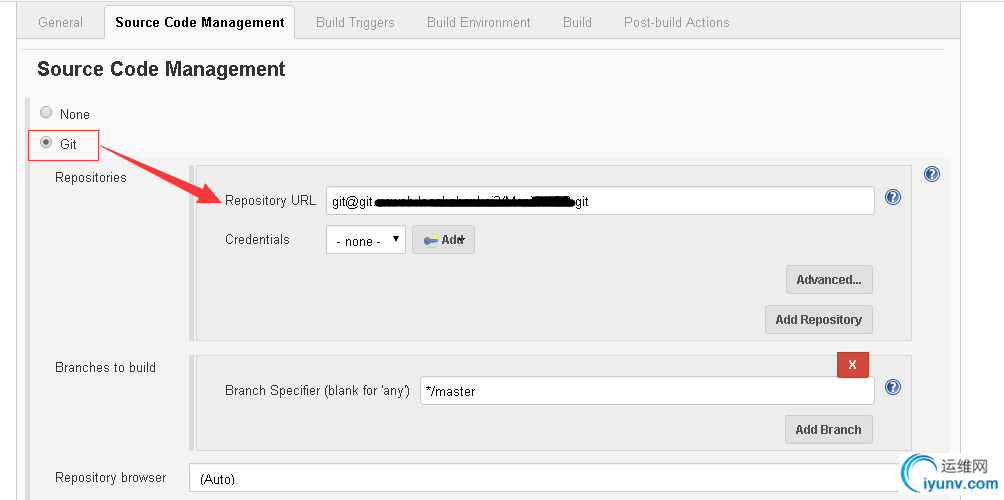

　　在新建的任务（Jobs）中，Gitlab源码配置如下图：需要输入git仓库和build分支，公钥使用上面配置SSH生成的公钥。

Jobs触发条件配置
　　Jenkins支持多种触发器配置，包括：

• 　　定期进行构建（Build periodically），定时器使用示例如下：
  　　H(25-30) 18 1-5： 工作日下午6点25到30分之间进行build
  　　H 23 1-5：工作日每晚23:00至23:59之间的某一时刻进行build
  　　H(0-29)/15 ：前半小时内每隔15分钟进行build（开始时间不确定）
  　　H/20 ：每隔20分钟进行build（开始时间不确定）

• 　　根据提交进行构建（Build when a change is pushed to GitHub）

• 定期检测代码更新，如有更新则进行构建（Poll SCM）


Jobs构建方式/编译 配置
　　Jenkins支持多种编译配置方式，包括：

• Xcode: iOS编译配置（安装Xcode integration插件）

• Invoke Gradle script： Android编译配置(安装Gradle plugin插件)

• Exceute Shell： 脚本方式


　　对于iOS应用的构建，如果选择Xcode方式构建，需要配置好开发者证书，具体参考后面签名和整数问题。
　　推荐使用Exceute Shell方式，简单有效。
Jobs构建后处理

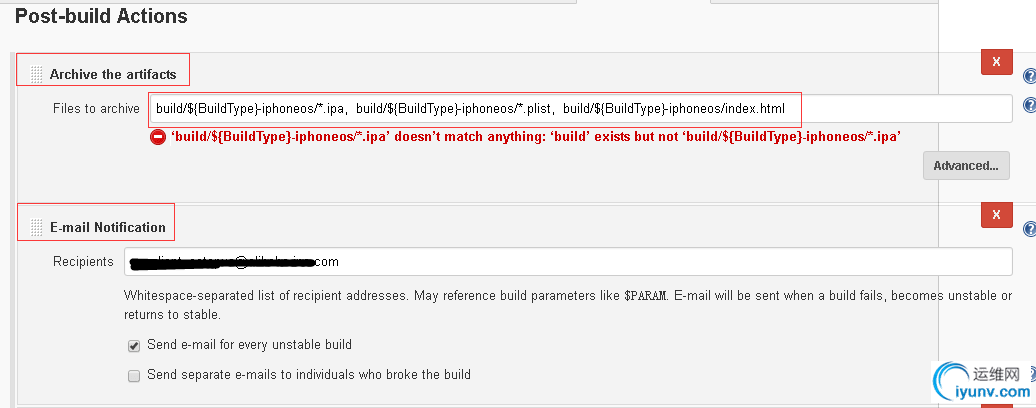

　　Artifacts和邮件通知配置，参考下图

Jenkins项目设置-Archive-min

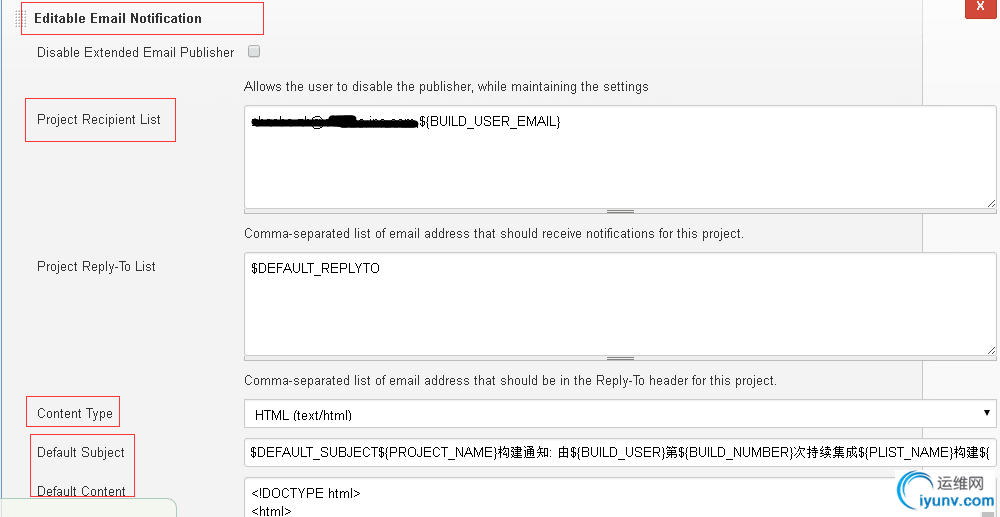

　　可借助Email Extension Plugin 插件进行详细配置，具体可参考此文

Jenkins项目设置-邮件-min

　　发布

• FTP服务器, 最传统的方式，可助蒲公英或者fir.im（安装对应的Jenkins插件）。

• 专业的Artifacts存储仓库, 比如Nexus, Artifactory等。

• 对象存储服务：比如阿里云OSS，AWS S3等，以阿里云为例，具体请参考此文 在Jenkins持续集成方案中使用阿里云OSS作为Artifacts仓库


　　iOS的发布可能希望用到OTA，可参考此文
　　这里分享一个我写的shell脚本模板(已开源)，可以用于iOS的plist文件自动创建以及OTA简单发布页面的自动创建，参考此链接获取源码, 欢迎Star.
　　自动生成一个简单HTML界面，如下图，点击Install即可安装：

Jenkis发布1

　　注意，这里iOS7.1以后限定必须要要用https，所以需要对jenkins设置下https，参考下面”后记” 中的Jenkins Https设置

　　Last Show

　　构建成功后最终的结果如下如所示：

4. 后记
签名和证书问题(iOS)

• Set up code signing for iOS projects

• 安装JENKINS到发布IPA中的那些坑


Jenkins Https Support
　　查询Jenkins Https相关命令：
　　java -jar jenkins.war –help | grep -i https
　　说明：下面以Mac为例.

　　KeyStore方式

• 生成： keytool -genkey -keyalg RSA -alias selfsigned -keystore keystore.jks -storepass 密码 -dname “cn=WEB”

• 使用： java -jar jenkins.war –httpPort=-1 –httpsPort=8080 –httpsKeyStore=/目录/keystore.jks –httpsKeyStorePassword=密码。

• 注意： 第一次使用时需要将”WEB”证书导入，导入步骤为：Chrome导出证书 -> 安装证书 -> 设置证书”全部允许”， 图解步骤可参考下面实用参考中的第5篇文章.


　　Certificate方式

• 生成：


• openssl genrsa -out server.key 1024

• openssl req -new -key server.key -out server.csr

• openssl x509 -req -in server.csr -signkey server.key -out server.crt


• 使用：java -jar jenkins.war –httpsPort=8088 –httpsCertificate=/path/server.crt –httpsPrivateKey=/path/server.key

• 注意：①同上 ②iOS手机需要导入cer证书


　　实用参考

• Starting and Accessing Jenkins 官网说明

• Jenkins: Switch to SSL/ HTTPS mode 支持HTTPS的两种方式

• Installing and Configuring Jenkins KeyStore方式

• Generating a self-signed SSL certificate using the Java keytool command (2004193)KeyStore方式

• Setup Self-Signed Certificates & Trusting them on OS X Certificate方式

• 免费openssl生成ssl证书 Certificate方式


5. Refs

• Using Jenkins

• Building a software project

• Auto build and deploy iOS apps using Jenkins

• Continuous Integration for iOS with Jenkins

• GitLab Documentation

• Setup Jenkins + TestFlight for iOS apps

• Installing Jenkins on OS X Yosemite

• 基于 Jenkins 快速搭建持续集成环境

• Jenkins入门

• jenkins中集成OTA发布
