基于Jmeter和Jenkins搭建性能测试框架

jialiguo

　　搭建这个性能测试框架是希望能够让每个人（开发人员、测试人员）都能快速的进行性能测试，而不需要关注性能测试环境搭建过程。因为，往往配置一个性能环境可能需要很长的时间。

1、性能测试流程
　　该性能测试框架工作的流程主要有：触发测试–>部署测试脚本–>部署被测系统–>Jmeter打压–>被测系统日志分析，5个阶段。
　　体现在Jenkins上，就是下面这个jenkins 的MultiJob Project——Performance-test-jobs：

　　注意：在选择Performance-test-jobs的构建步骤时，要选择Conditional steps（multiple）。
　　下面对该性能测试框架搭建的过程进行详细的介绍。

2、环境需求
　　整个测试框架需要以下机器：
　　1）jenkins master：用于管理测试机、建立性能测试job、启动性能测试、展示性能测试结果。
　　2）Load generator：用来给被测试服务器发送请求，当一台Load generator发送的并发请求数达不到测试要求时，可能需要配置多台。Setup ENV阶段的Performance-test-script-deployment以及Run test阶段的job都是运行在这机器上的。
　　3）被测试服务器：用于安装被测试服务的机器，分析被测试服务的log的job也是运行在这个机器上的。
　　其中，Load generator和被测试服务器都是作为slave节点挂载在jenkins master上的。

3、安装必要软件

3.1、安装Jenkins及插件
　　安装Jenkins的步骤，这里不展开讲了。这里主要介绍一下与性能测试有关的jenkins插件——Performance Plugin。这个插件的作用是解析Jmeter生成的测试报告，直观的展示出来。
　　安装插件的方法很简单，登陆Jenkins，在Manage Plugins界面搜索“Performance Plugin”点击安装即可。
　　如果安装正确，在性能测试job的配置页面的 “Add post-build action” 步骤里面能够看到 “Publish Performance Test Result Report” 选项。

3.2、Jmeter安装及配置
　　在性能测试压力机上，下载并安装Jmeter（下载地址：http://jmeter.apache.org/download_jmeter.cgi），解压到目录/usr/local。[下载二进制的]
　　之后，下载jmeter-plugins插件JMeterPlugins-Standard-1.2.0.zip（下载地址http://jmeter-plugins.org/downloads/all/）。
　　解压后将其中的jar包拷贝至jmeter安装目录/lib/ext/目录（如果没有则创建之）下即可。
　　这个插件的作用是，当通过no-GUI方式执行测试之后，将生成的测试结果文件*.jtl解析成图片的形式，比较直观。

3.3、安装系统资源监控插件
　　为了监控被测服务器的系统资源，需要在被测试机上安装ServerAgent，下载ServerAgent-2.2.1.zip（下载地址http://jmeter-plugins.org/downloads/all/），并在被测试机上启动startAgent.sh。该插件能够对服务器的 CPU、内存、Swap、磁盘 I/O、网络 I/O 进行监控！

4、Jmeter GUI上制定测试计划
　　我们的测试执行实在Jenkins中通过非GUI方式执行Jmeter压力测试的。在JmeterGUI上制定测试计划的目的是，将测试计划保存成.jmx文件，以便能够在Jmeter的非GUI模式下执行测试。

4.1、建立Thread Group

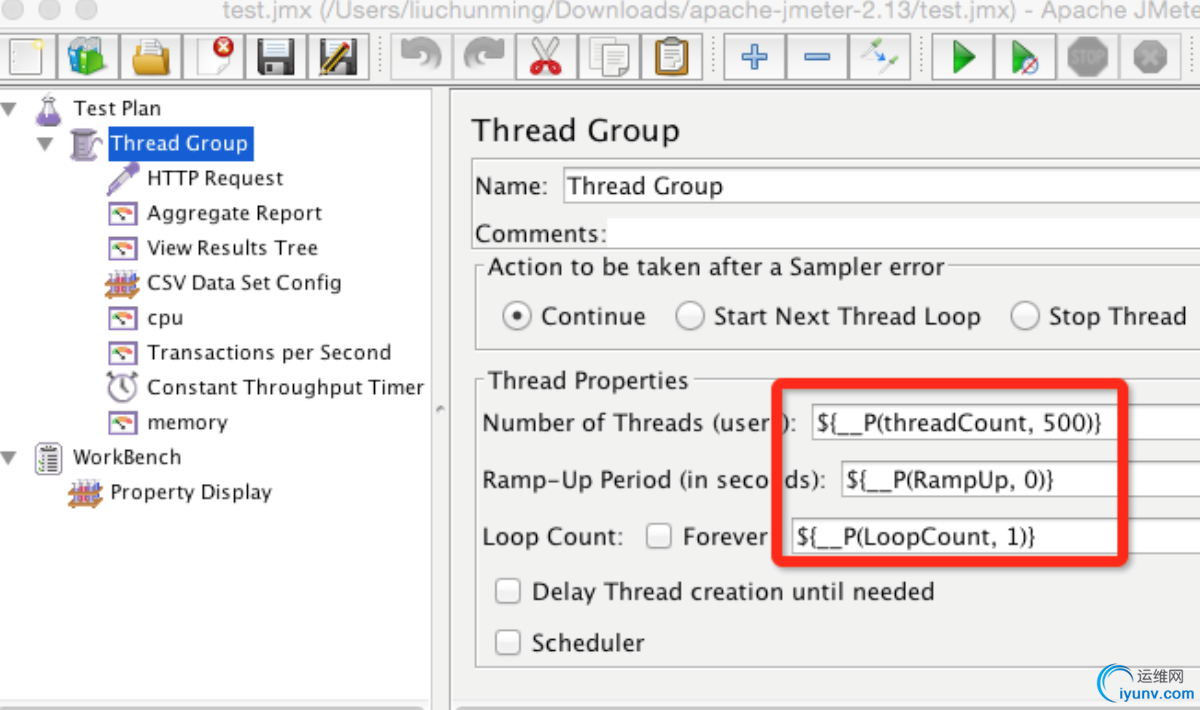

　　有三个必须设置的属性（见下图红框部分），这里采用函数__P()设置属性名和默认值的形式设置这三个属性，以方便在使用no-GUI模式启动Jmeter进行测试时，使用–jmeterproperty选项对属性值进行赋值。


4.2、添加HTTP Request
　　由于我们的测试是发送HTTP请求给Serving服务器，因此这里选择添加的Sampler是HTTP Request。

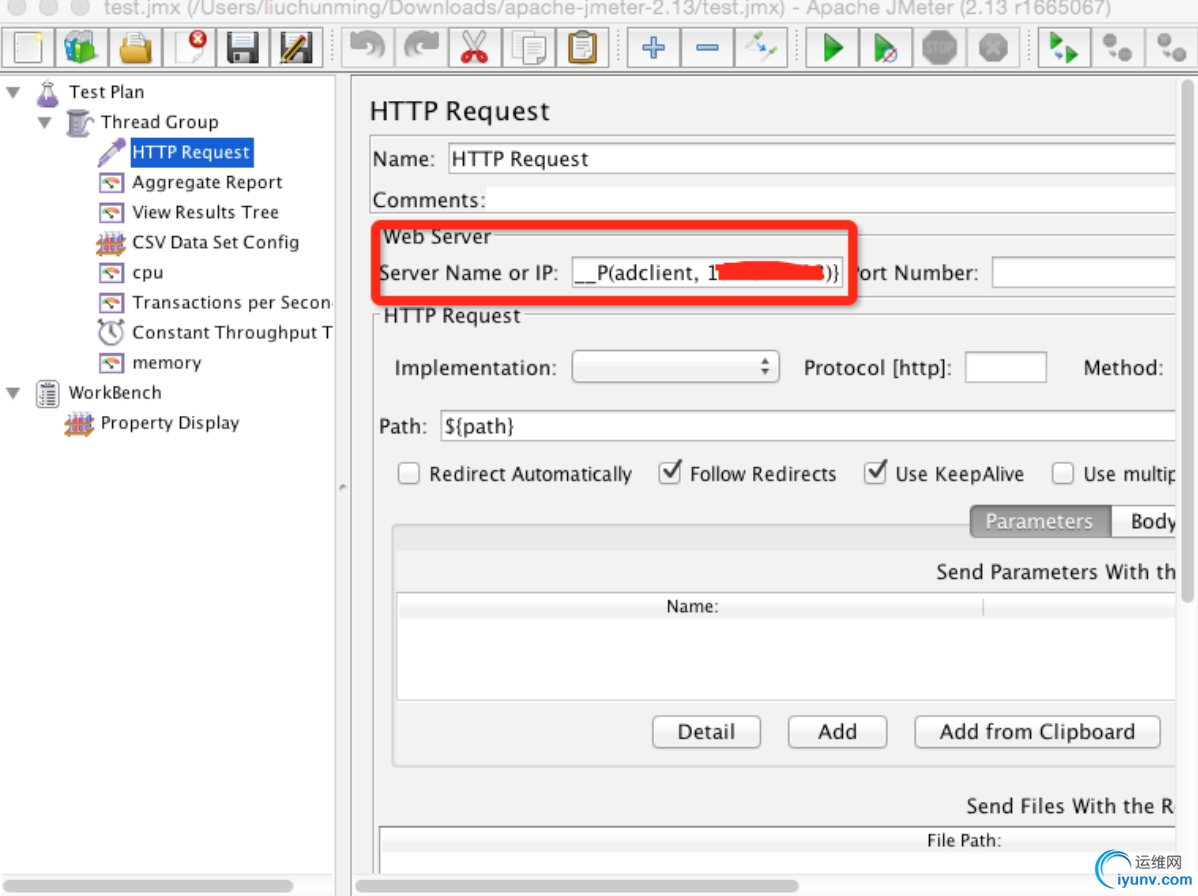

　　这里需要添加被测服务器的域名或者网址，这里也采用函数__P()设置属性名和默认值的形式设置这个属性。

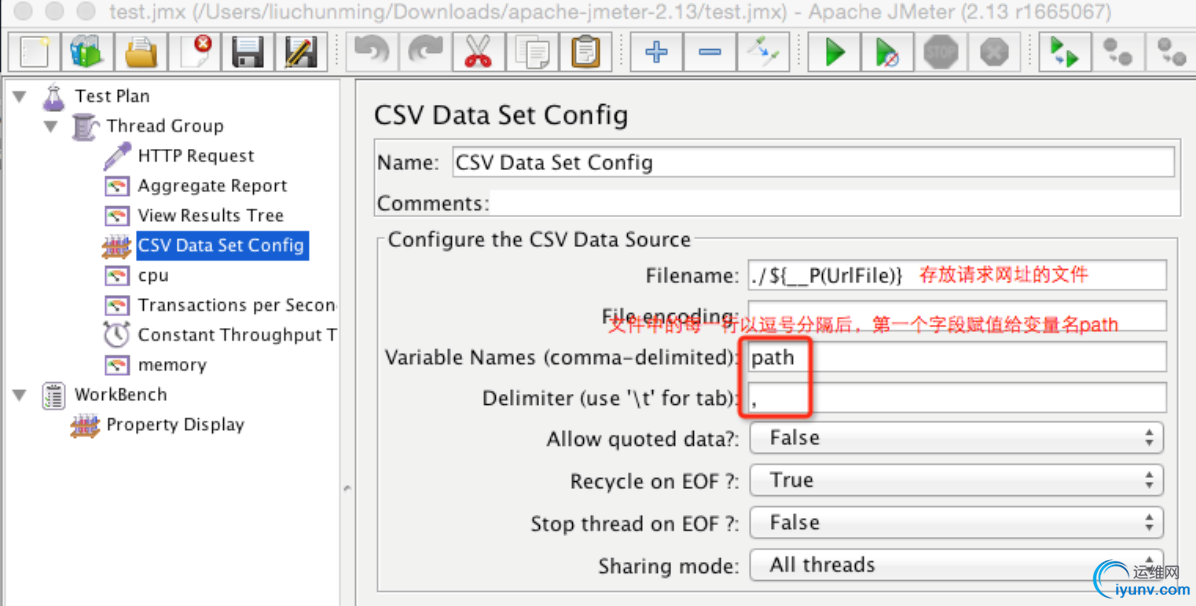

　　另外，还要设置请求的具体地址Path。由于我们测试过程中请求的网址是不一样的。因此需要需要对这个Path进行参数化，指定为变量${path}。又由于我们请求的网址是存放到一个叫作path.log的文件中的。因此，参数化的方法适宜采用CSV Data Set Config。这里Filename我们设置为属性UrlFile，该属性可以在使用no-GUI模式启动Jmeter进行测试时，使用–jmeterproperty选项指定具体的文件。


4.3、添加Listener
　　在TestPlan上右击，Add–>Listener–>Aggregate Report。

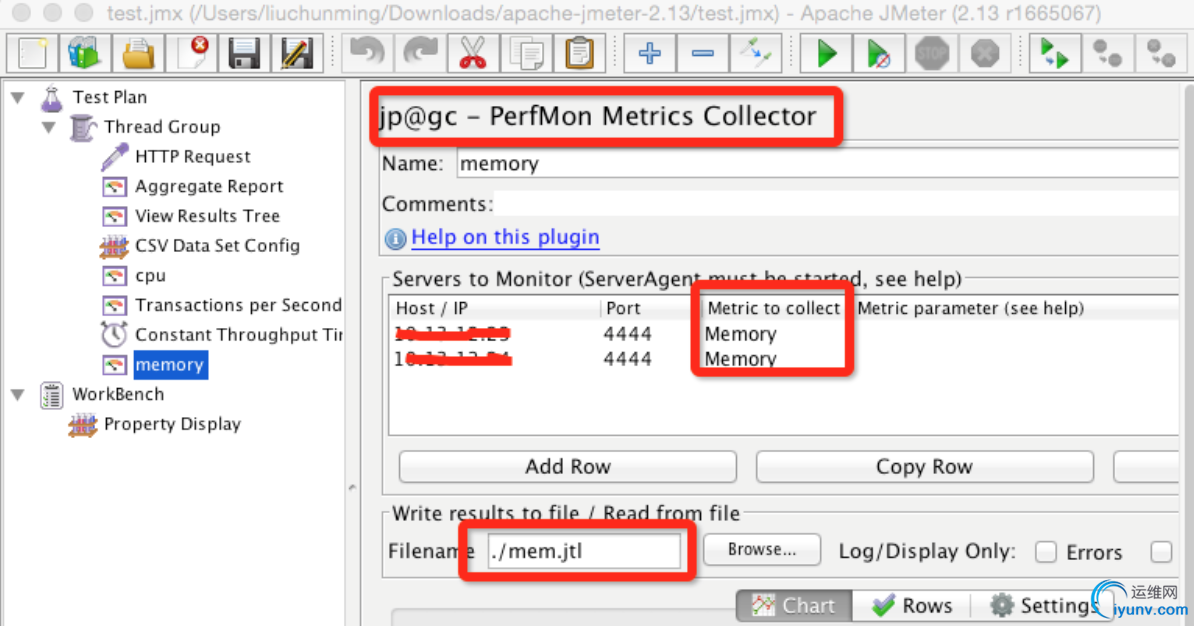

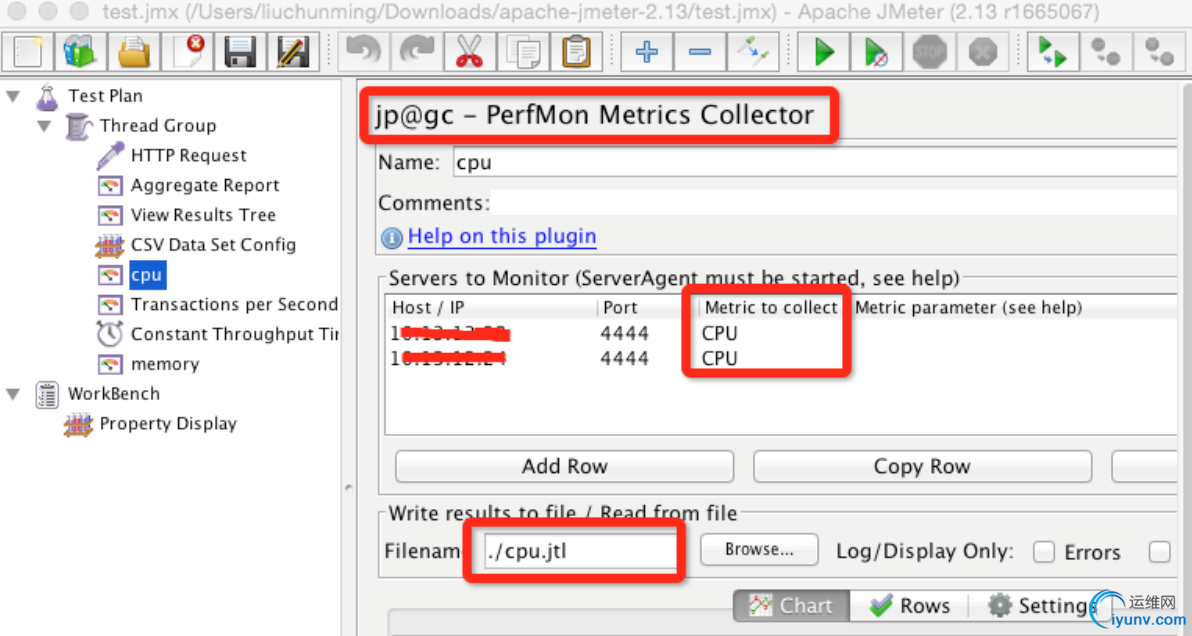

　　另外，添加了PerfMon Metrics Collector的Listner，来收集被测试机的CPU,memory信息。

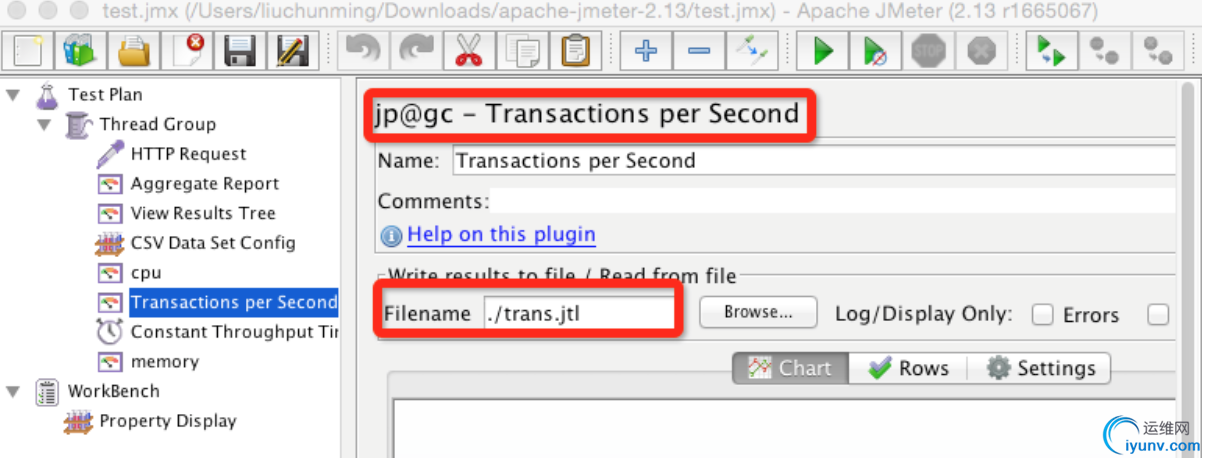

　　可以指定将report保存到某个文件，如上图中所示保存到jtl文件，在非GUI模式下运行Jmeter这是非常必要的。

4.4、生成测试计划jmx文件

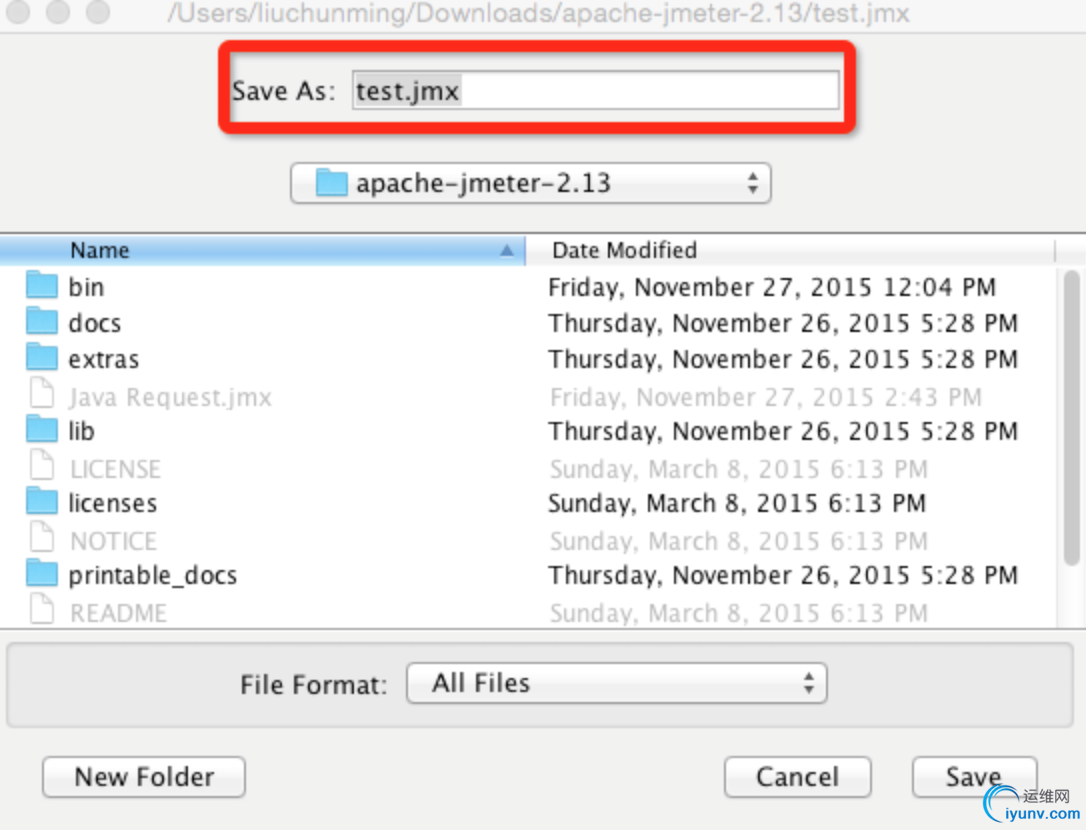

　　一切设置妥当之后，点击菜单栏上的File->Save Test Plan As.
　　此步骤可以将该Test Plan保存为.jmx格式的文件。该文件用来进行non-GUI方式进行Jmeter测试。


5、non-GUI方式执行Jmeter
　　non-GUI方式执行Jmeter的命令：
　　

jmeter.sh -n -t test.jmx -l result.jtl \　　
--jmeterproperty threadCount=${CONCURRENCY} \
　　
--jmeterproperty LoopCount=${LOOPCOUNT} \
　　
--jmeterproperty adclient=${SERVER} \
　　
--jmeterproperty UrlFile=path.log \
　　
--jmeterproperty RampUp=${RAMPUP} \
　　
--jmeterproperty throughput=${THROUGHPUT}
　　

　　说明：
　　-n 非 GUI 模式 -> 在非 GUI 模式下运行 JMeter
　　-t 测试文件 -> 要运行的 JMeter 测试脚本文件
　　-l 日志文件 -> 记录结果的文件
　　–jmeterproperty设置test.jmx中的属性（见“Jmeter GUI上制定测试计划”部分）

6、生成报告图表
　　我们可以通过Jenkins上安装的JMeterPlugins-Standard插件来将测试结果文件.jtl格式的文件解析成图表。
　　

$JMETEREXT= /usr/local/apache-jmeter-2.13/lib/ext　　
java -jar $JMETEREXT/CMDRunner.jar  --tool Reporter \
　　
--generate-png ResponseTimesOverTime.png --input-jtl result.jtl  --plugin-type ResponseTimesOverTime
　　

　　
java -jar $JMETEREXT/CMDRunner.jar  --tool Reporter \
　　
--generate-png CPU.png --input-jtl cpu.jtl  --plugin-type PerfMon
　　

　　
java -jar $JMETEREXT/CMDRunner.jar  --tool Reporter \
　　
--generate-png MEM.png --input-jtl  mem.jtl  --plugin-type PerfMon
　　

　　
java -jar $JMETEREXT/CMDRunner.jar  --tool Reporter \
　　
--generate-png TransactionsPerSecond.png --input-jtl  trans.jtl  --plugin-type TransactionsPerSecond
　　


7、job shell设置
　　Jenkins的job中通过参数传递给jmeterproperty中的变量中。
　　Execute shell的内容：
　　

source /etc/profile　　
THROUGHPUT=`expr 60 \* ${QPS}`
　　
RUNFOLDER=/usr/local/jmeter-demo/src/test/jmeter
　　
JMETERBIN=/usr/local/apache-jmeter-2.13/bin
　　
JMETEREXT=/usr/local/apache-jmeter-2.13/lib/ext
　　
RESULTJTL=$RUNFOLDER/result.jtl
　　
CPUJTL=$RUNFOLDER/cpu.jtl
　　
MEMJTL=$RUNFOLDER/mem.jtl
　　
TRANSJTL=$RUNFOLDER/trans.jtl
　　
rm -f $RUNFOLDER/path.log
　　
rm -f $RUNFOLDER/*.jtl
　　
rm -f $RUNFOLDER/*.png
　　
rm -f $WORKSPACE/*.png
　　
rm -f $WORKSPACE/*.jtl
　　

　　
cd /usr/local/jmeter-demo/src/test/jmeter && python appending.py ${APPENDING}
　　

　　
cd /usr/local/jmeter-demo/src/test/jmeter && $JMETERBIN/jmeter.sh -n -t test.jmx -l result.jtl \
　　
--jmeterproperty threadCount=${CONCURRENCY} \
　　
--jmeterproperty LoopCount=${LOOPCOUNT} \
　　
--jmeterproperty adclient=${SERVER} \
　　
--jmeterproperty UrlFile=path.log \
　　
--jmeterproperty RampUp=${RAMPUP} \
　　
--jmeterproperty throughput=${THROUGHPUT}
　　

　　
java -jar $JMETEREXT/CMDRunner.jar  --tool Reporter --generate-png ${RESULTJTL%.*}_ResponseTimesOverTime.png --input-jtl  $RESULTJTL  --plugin-type ResponseTimesOverTime
　　

　　
java -jar $JMETEREXT/CMDRunner.jar  --tool Reporter --generate-png ${CPUJTL%.*}_CPU.png --input-jtl  $CPUJTL  --plugin-type PerfMon
　　
java -jar $JMETEREXT/CMDRunner.jar  --tool Reporter --generate-png ${MEMJTL%.*}_MEM.png --input-jtl  $MEMJTL  --plugin-type PerfMon
　　
java -jar $JMETEREXT/CMDRunner.jar  --tool Reporter --generate-png ${TRANSJTL%.*}_TransactionsPerSecond.png --input-jtl  $TRANSJTL  --plugin-type TransactionsPerSecond
　　

　　
cp /usr/local/jmeter-demo/src/test/jmeter/*.png $WORKSPACE
　　
cp /usr/local/jmeter-demo/src/test/jmeter/result.jtl $WORKSPACE
　　

　　
