GNS3下使用Cisco SDM 的教程

opo

安装步骤：

1.、先安装jre-6u17-windows-i586se (最新版的)如图：

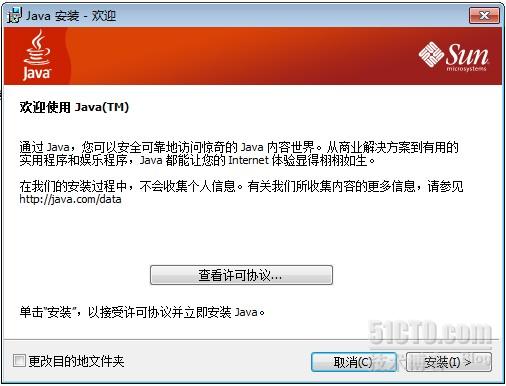

点击安装，直到安装完成。

2、安装SDM2.5中文版SDM-V25 如图(下载地址：http://software.cisco.com/download/navigator.html?i=rt) :

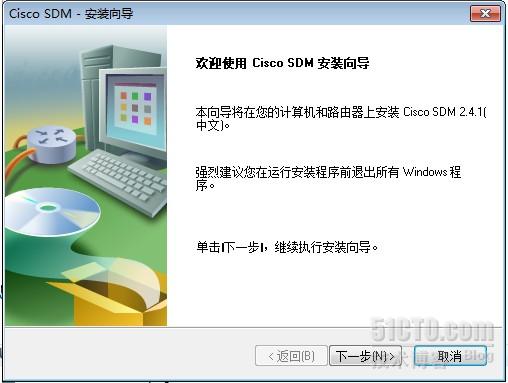

出现欢迎安装向导，点击下一步：

选择“我接受许可证协议中的条款”后，点击下一步：

这里可以选择安装在本计算机上，路由器上，和两者之间。我们选择安装在“本计算机”上，这样不用占内存，点击下一步：

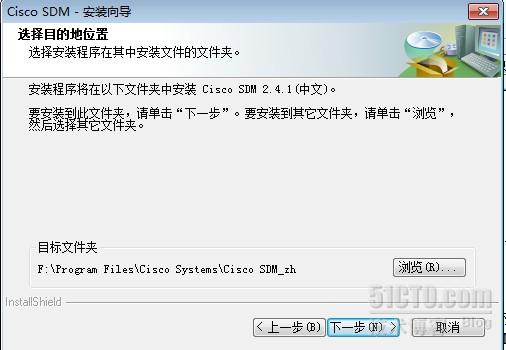

选择安装的目的地位置，点击下一步：

点击安装，将会出现安装进度直到出现如下图示：

点击完成，安装成功。

3、单击开始----控制面板---添加硬件--点 是，我已经连接了计算机，单击下一步，点安装我从手动从列表选择，单击下一步，选择网络适配器，单击下一步，选择MICROSOFT选择

再下一步，直到完成！

4、右击网上邻居----选择属性--设置虚拟网上的IP如



5、开启GNS3，拓扑图为：

将路由器添加上相应的模块后，启动路由器，再将C1和R1连接起来。

其中C1配置为：先从上面的列表中找到：MS LoopBack Driver…点击添加。

其中以太网NIO为刚配置好的虚拟网卡！确定，完成关闭。

6、路由配置为：

Router>en

Router#conf t                        //进入全局配置模式

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#interface FastEthernet 0/0            //进入F0/0接口

Router(config-if)#ip address 10.1.1.2 255.255.255.0  //为F0/0接口配置IP

Router(config-if)#no shut                            //启用端口

Router(config-if)#exit

Router(config)#

Router#ping 10.1.1.2

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 10.1.1.2, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 1/3/4 ms

Router#

再PING 刚设置好的虚拟网卡的IP，如果ping不通就做下面配置是没有任何意义的，从上面显示结果可以看出两者是通过的，接着再做以下配置。

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#ip http server    //允许使用http登录

                  # ip http secure-server //允许使用https登录

Router(config)#ip http authentication local //指定只能本地认证

Router(config)#ip http timeout-policy idle 600 life 86400 requests 10000

  //idle 600  http连接超时时间（10分钟内无操作则自动断开）

  //life 86400  http最长连接时间（最大24小时）

  //requests 10000  http最多允许并发连接数

Router(config)#username haihua privilege 15 secret cisco //设置用户名、权限，加密密码

              //#username haihua privilege 15 password cisco 明文密码

Router(config)#exit

Router#

Router(config)#line vty 0 4    //开户telnet登录

Router(config-line)#login local  //指定telnet登录使用本地密码认证

Router(config-line)#transport input all //允许使用各种方式登录

                            //#transport intpu telnet ssh  //指定登录使用SSH方式

Router(config-line)#exit

Router(config)#exit

Router#

7、启动Cisco SDM输入IP

确定之后出现如下：

输入刚建的用户名和密码，点击确定。

验证用户名和密码，再次输入刚建的用户名和密码。

注：如出现是代码，刚做如下设置！

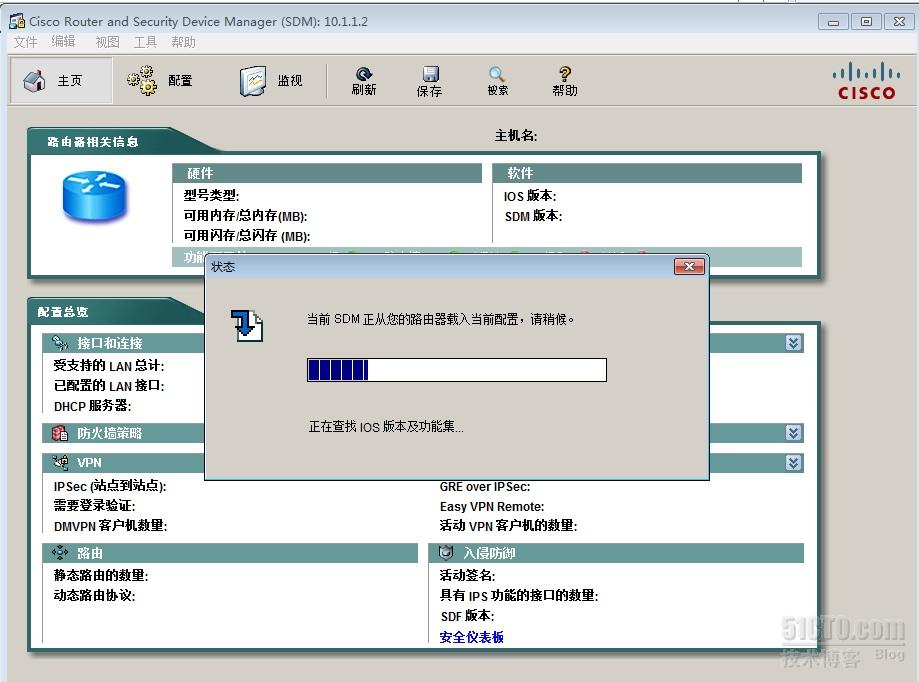

正在载入路由器的当前配置。

载入完成，出现上图所示，这时你就可以进行所需要的各项配置工作了。
