华为 OSPF多区域配置

322ggg

OSPF多区域配置：




思路及步骤：
        1.配置R1：将0端口ip 192.168.10.1 255.255.255.0
            创建lookback 1  配置ip：10.10.1.1 255.255.255.0

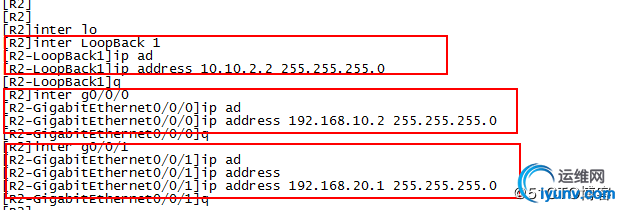

        2.配置R2：将0端口ip 192.168.10.2 255.255.255.0
                            将1端口ip 192.168.20.1 255.255.255.0
            创建lookback 1  配置ip：10.10.2.2 255.255.255.0

        3.配置R3：将0端口ip 192.168.30.1 255.255.255.0
                    将1端口ip 192.168.20.2 255.255.255.0
            创建lookback 1  配置ip：10.10.3.3 255.255.255.0

       4.配置R4：将0端口ip 192.168.30.2 255.255.255.0
                    将1端口ip 192.168.40.1 255.255.255.0
            创建lookback 1  配置ip：10.10.4.4 255.255.255.0


      5.配置R5：将0端口ip 192.168.50.1 255.255.255.0
                        将1端口ip 192.168.40.2 255.255.255.0
            创建lookback 1  配置ip：10.10.5.5 255.255.255.0

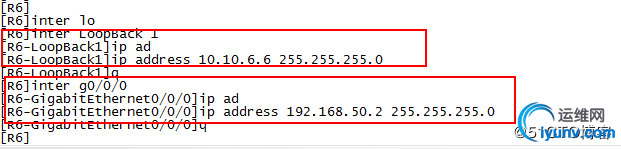

      6.配置R6：将0端口ip 192.168.50.2 255.255.255.0
            创建lookback 1  配置ip：10.10.6.6 255.255.255.0

        7.在R1  创建ospf 1
            area 12
                network 192.168.10.1 0.0.0.0
                network10.10.1.1 0.0.0.0

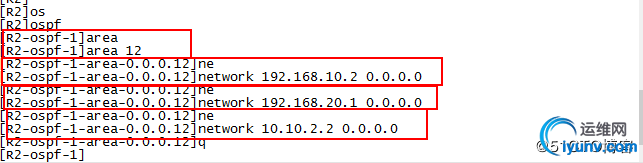

        8.在R2 创建ospf 1
            area 12
                network 192.168.10.2 0.0.0.0
                network 192.168.20.1 0.0.0.0
                network10.10.2.2 0.0.0.0

            9.在R3创建ospf 1
            area 12
                network 192.168.20.2 0.0.0.0
            area 0
                network 192.168.30.1 0.0.0.0
                network10.10.3.3 0.0.0.0

    10.在R4创建ospf 1
            area 0
                network 192.168.30.2 0.0.0.0
                network10.10.4.4 0.0.0.0
             area 34
                network 192.168.40.1 0.0.0.0

    11.在R5 创建ospf 1
            area 34
                network 192.168.40.2 0.0.0.0
                network 192.168.50.1 0.0.0.0
                network10.10.5.5 0.0.0.0

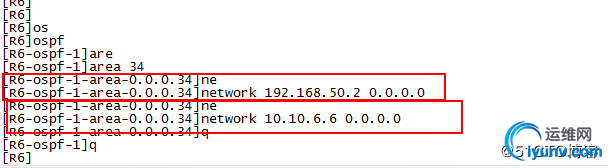

    12.在R6创建ospf 1
            area 34
                network 192.168.50.2 0.0.0.0
                network10.10.6.6 0.0.0.0

13.验证：
                    在任意路由中查看路由表配置：
                            display iprouting-table

                可以查看全部路由网段

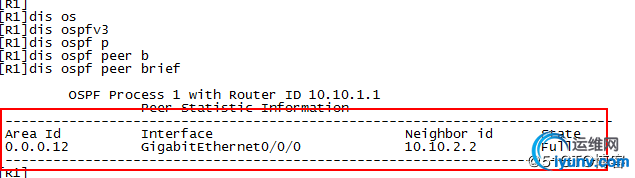

14.在R1上查看OSPF邻居表
            display ospf peer brief

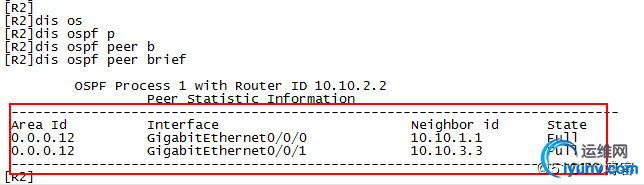

      在R2上查看OSPF邻居表
        display ospf peer brief

在R3上查看OSPF邻居表
        display ospf peer brief
            http://s1.51cto.com/images/20180 ... ess=image/watermark,size_16,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_90,type_ZmFuZ3poZW5naGVpdGk=
在R4上查看OSPF邻居表
        display ospf peer brief

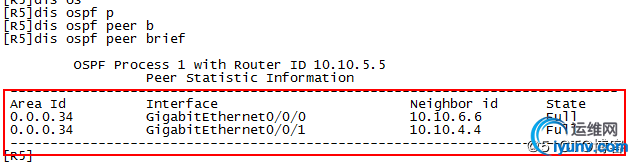

在R5上查看OSPF邻居表
        display ospf peer brief

在R6上查看OSPF邻居表
        display ospf peer brief


==========================================================================================================================================

重点：


OSPF 多区域配置


    ABR：area border router ，区域边界路由器
        -作用
            实现不同区域之间的互通；
        -定义
            同时连接骨干区域和非骨干区域的路由器；


    OSPF为什么会引入/划分区域？
         划分区域以后，可以带来以下好处：
             1、节省区域中的每一个设备的系统资源
                    （大区域被划分以后，小区域中的数据库内容就会变少）
                    （同一个区域中的所有的路由器，数据库是完全相同）
             2、增强 OSPF 网络的稳定性
                     （一个不稳定链路造成的不良影响，仅在同一个区域）
                     （中传播，不会影响到其他区域）
验证过程中：
     1、有些路由条目反应的并不是对应端口的真实的网络地址；---> 网络类型；
     2、在华为设备中， OSPF 的管理距离(preference)是10；度量值，称之为 cost（开销）


路由协议 -  路由宣告方式
       1、network : 凡是以该方式进入协议的，我们称之为内部路由
                      在 LS 路由协议中，内部路由，有细分为：区域内和区域间；
       2、import-route : 凡是以方式进入协议的，我们称之为外部路由
          (redistribute) 在 LS 协议中，外部路由分为 type 1 和 type 2 ，默认是2
拓扑配置内容：
    1、OSPF建立邻居；（手动指定了 OSPF RID ）
           display ospf peer brief
    2、验证邻居表和路由表
           display ospf peer brief
           display ip routing-table
    3、查看和更改 loopback 0 的 网络类型 ；
           display ospf interface loopback 0
           interface loopback 0
              ospf network-type broadcast
    4、查看 OSFP 路由的细分类型
           display ospf routing
    5、验证 ASE 类型的路由 - 引出了“路由宣告”方式：network / import-route

    6、在 R4 上配置静态路由，然后 import-route，在其他路由器查看；
            R4:
               ip rout-static 100.1.1.0 255.255.255.0 null 0
               ospf 1
                  import-route static
            R3:
                display ip routing-table
                display ospf routing
----------------------------------------------------------------------
OSPF 普通区域


        LSA - link state advertisment  （链路状态通告）

        5类LSA
            -表示的是“外部路由”；
            -传输范围是没有区域限制的，可以传输到OSPF的整个网络；


OSPF 特殊区域
        -指的是那些不允许 5 类 LSA 存在的区域；

        -分类
            # stub 区域 ： 末节区域
                 该区域中是不允许存在4、5类LSA的，所以该区域的所有路由器
                 都没有外部路由，那么，为了与外部路由进行数据互通，
                 所以，stub 区域的 ABR ，向 stub 自动产生了一个默认路由。
                 并且属于 OSPF 的 inter-area 。
                -配置命令：
                    #需要在该区域的每一个路由器配置；
                    #配置如下：
                         ospf 1
                             area 34
                               stub
            # totally stub 区域 ： 完全末节区域
                  该区域中不允许存在3、4、5类LSA(仅保留一个特殊的3类LSA，表示默认路由)
                  可以减小 stub 区域中的数据库的大小；
                  同时，还可以减少其他区域的不稳定，对该区域造成的不良影响。

            # nssa 区域：not so stub area ,
                   该区域中不允许存在
            # totally nssa 区域： 完全 NSSA 区域


=================================================================
LSA的类型：
1类LSA - router lsa ,
         任何一个 OSPF 路由器，都会在任何一个区域中产生一个1类LSA。
         相当于 路由器在 特定区域中的 自我介绍。
         基于 1 类 LSA 计算出来的路由，我们称之为 intra-area 路由。

2类LSA -
3类LSA - summary-network
         只有ABR才会产生；作用是在不同区域之间实现路由的传递；
         基于 3 类 LSA 计算出来的路由，我们称之为 inter-area 路由。
         3类LSA的产生：
                ABR 会将非骨干区域中的路由，变成3类LSA的形式，发送到骨干区域

                骨干区域中的 ABR会将在区域0中收到的3类LSA，继续下发给其他的
                非骨干区域；
                ARB还可以将区域0中的路由，变成3类LSA的形式，发送非骨干区域
                3类LSA在传输过程中，每经过一个 ABR，“通告路由器”都会变化
                一次。
4类LSA - 该LSA仅仅是为了配合5类LSA计算外部路由而存在的；
         是与ASBR在同一个区域中的 ABR 产生的；
         传输过程，与3类LSA类似，每经过一个 ABR，“通告路由器”都会变化一次。
5类LSA - as external lsa
         只有 ASBR（auto system board router  自治系统边界路由） 可以产生，作用是表示外部路由，可以传输到 OSPF 网络
         的任何地方。
         并且在传输过程中，LSA 是不会产生任何变化的。
