VLAN与Trunk的配置及命令（思科）

322ggg


实验目的：实现同VLAN之间通信 ；不同VLAN不能通信；
实验步骤：

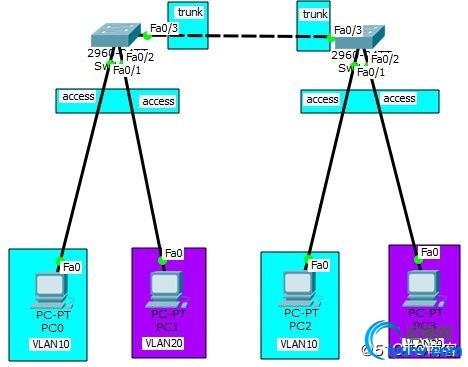

1.先给PC机配置同一个网段的IP地址；因为不同IP网段要加路由器；
2.给交换机SW1,SW2创建相应的VLAN；不同设备使用access；相同设备使用trunk；
3.验证测试；
4.命令如下：
交换机SW1：
Switch>enable 进特权
Switch#configure terminal 进全局
Switch(config)#vlan 10 创建VLAN
Switch(config-vlan)#vlan 20 创建VLAN
Switch(config-vlan)#exit 退出到上一模式
Switch(config)#interface fastEthernet 0/1 进入端口
Switch(config-if)#switchport mode access  设置成access模式
Switch(config-if)#switchport access vlan 10  把相应VLAN加入
Switch(config-if)#exit 退出到上一模式
Switch(config)#interface fastEthernet 0/2 进入端口
Switch(config-if)#switchport mode access  设置成access模式
Switch(config-if)#switchport access vlan 20 把相应VLAN加入
Switch(config-if)#exit 退出到上一模式
Switch(config)#interface fastEthernet 0/3 进入端口
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan all
Switch(config-if)#exit 退出到上一模式
交换SW2
    Switch>enable
Switch#configure terminal
Switch(config)#vlan 10 创建VLAN
Switch(config-vlan)#vlan 20 创建VLAN
Switch(config-vlan)#exit 退出到上一模式
Switch(config)#interface fastEthernet 0/1 进入端口
Switch(config-if)#switchport mode access  设置成access模式
Switch(config-if)#switchport access vlan 10 把相应VLAN加入
Switch(config-if)#exit 退出到上一模式
Switch(config)#interface fastEthernet 0/2 进入端口
Switch(config-if)#switchport mode access  设置成access模式
Switch(config-if)#switchport access vlan 20 把相应VLAN加入
Switch(config-if)#exit 退出到上一模式
Switch(config)#interface fastEthernet 0/3 进入端口
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan all
Switch(config-if)#exit 退出到上一模式
5.验证测试；
