配置静态IP实现两台主机的互通

terte

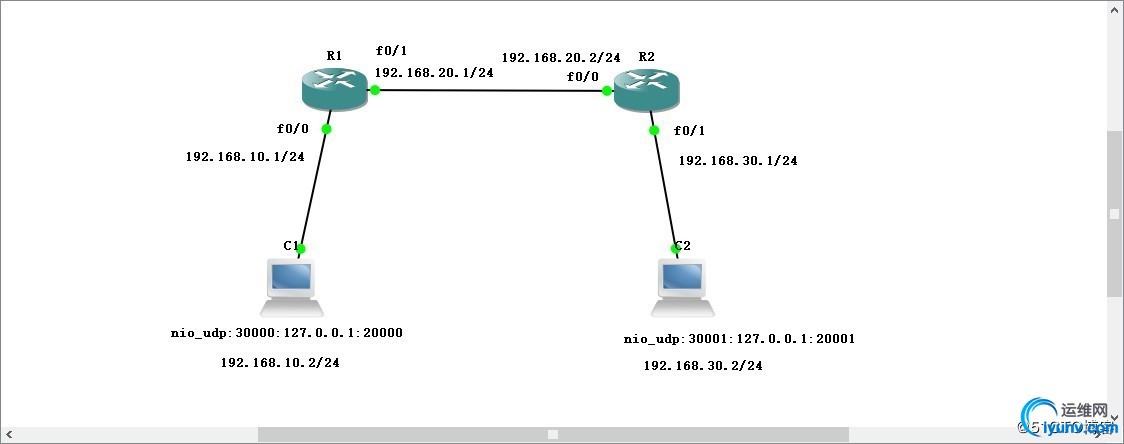

1.打开gns3 软件，选择两个路由器，两个主机，并且用网线将其连接起来，显示其各个端口的名称。将各个端口标注上IP地址，并运行。

备注：同一路由器的两个端口不能是相同的网段
2.1利用CRT软件远程连接，配置路由器，输入list命令查看路由器IP及端口号。

2.2输入正确端口号及IP，即可远程登陆路由器

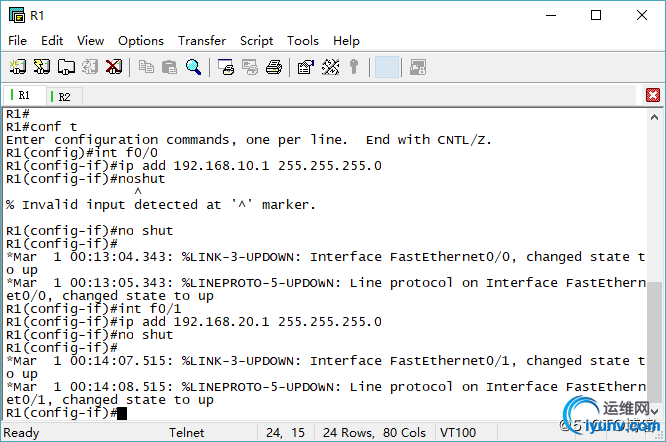

3.1进入接口模式配置路由器IP


3.2查看地址配置情况

3.3查看路由表配置情况，这里可以看到已经成功配置。

4.R2配置方法和R1基本一致，只需要将端口和IP对应正确

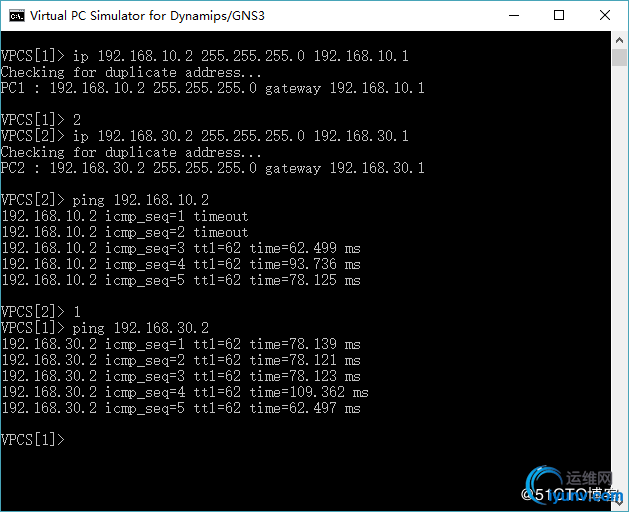

5.给pc机也配上地址，PC1和PC2用数字1和2进行切换。

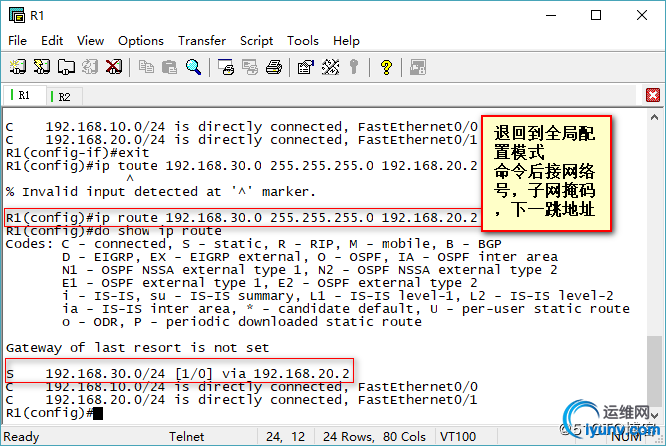

6.因为pc1和pc2之间存在非直连网段，所以这里我们还需要配置静态IP，否则两台pc机之间就不能通讯。
Pc1的非直连网段是30段，下一跳地址为192.168.20.2，R2同理。


7.ping两台pc机，互相都能ping‘通。
