CentOS7.4—构建LVS+Keepalived高可用群集

trrtrtrt

                                                LVS负载均衡群集—直接路由模式（LVS-DR）
环境：
调度服务器一台：Linux—CentOS7.4
IP地址：192.168.80.20
Web服务器两台：Linux—CentOS7.4
IP地址：192.168.80.30（SERVER AA）
IP地址：192.168.80.40（SERVER BB）
客户端一台：以win7为例，用于测试验证
IP地址：192.168.80.2
第一步：配置调度服务器
//加载LVS内核模块
LVS现在已成为Linux内核的一部分，默认编译为ip_vs模块，必要时能够自动调用。以下操作可以手动加载ip_vs模块，并查看当前系统中ip_vs模块的版本信息
[iyunv@localhost ~]# modprobe ip_vs      //加载ip_vs模块
[iyunv@localhost ~]# cat /proc/net/ip_vs
//安装管理软件ipvsadm，不需要启动
[iyunv@localhost ~]# rpm -ivh /mnt/Packages/ipvsadm-1.27-7.el7.x86_64.rpm
//编辑调度服务器脚本
[iyunv@localhost ~]# vi dr.sh
#!/bin/bash
#
ifconfig ens33:0 192.168.80.100 broadcast 192.168.80.100 netmask 255.255.255.255 up  //添加虚拟地址的虚接口
route add -host 192.168.80.100 dev ens33:0        //给ens33:0添加路由
ipvsadm –C                       //清除内核虚拟服务器表中的所有记录
ipvsadm -A -t 192.168.80.100:80 -s rr         //创建虚拟服务器
ipvsadm -a -t 192.168.80.100:80 -r 192.168.80.30:80 –g      //添加服务器节点
ipvsadm -a -t 192.168.80.100:80 -r 192.168.80.40:80 –g      //添加服务器节点
ipvsadm –Ln      //查看节点状态，加个“-n”将以数字形式显示地址、端口信息
保存退出
//选项注释：
"-A"表示添加虚拟服务器，
"-a"表示添加真实服务器
"-t"用来指定VIP地址及TCP端口
"-r"用来指定RIP地址及TCP端口
"-s"用来指定负载调度算法——rr（轮询）、wrr（加权轮询）、lc（最少连接）、wlc（加权最少连接）
"-m"表示使用NAT群集模式（"-g"是DR模式，"-i"是TUN模式）
//执行脚本
[iyunv@localhost ~]# sh dr.sh

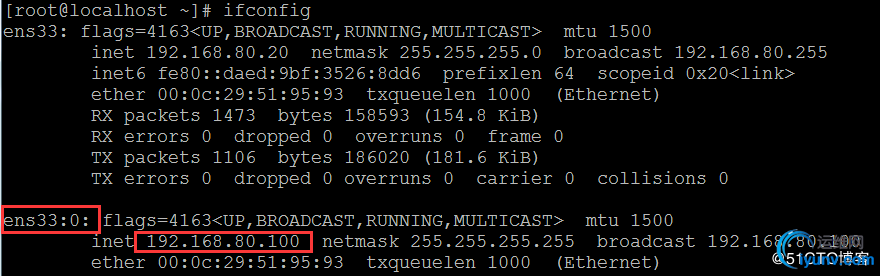

//查看虚拟接口
[iyunv@localhost ~]# ifconfig

第二步：配置Web服务器

• 配置SERVER AA服务器（192.168.80.30）
  --------配置http服务---------
  //安装http服务
  [iyunv@aa ~]# yum install -y httpd
  //编辑主配置文件
  [iyunv@aa ~]# vi /etc/httpd/conf/httpd.conf
  ServerName aa       //将“#”号去掉，修改主机名
  保存退出
  //配置默认显示网页
  [iyunv@aa ~]# cd /var/www/html/
  [iyunv@aa html]# echo "SERVER AA" > index.html

  [iyunv@aa html]# service httpd start       //重启http服务

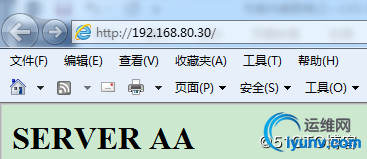

  //win7验证http服务
  访问http://192.168.80.30

  ---------配置DR模式---------
  [iyunv@aa ~]# vi web.sh
  #!/bin/bash
  #haha
  ifconfig lo:0 192.168.80.100 broadcast 192.168.80.100 netmask 255.255.255.255 up
  route add -host 192.168.80.100 dev lo:0
  echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
  echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
  echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
  echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
  sysctl -p &>/dev/null
  保存退出
  [iyunv@aa ~]# sh web.sh     //执行脚本
  [iyunv@aa ~]# ifconfig       //查看虚拟接口

• 配置SERVER BB服务器（192.168.80.40）
  ----------配置http服务-------
  //安装http服务
  [iyunv@bb ~]# yum install -y httpd
  //编辑主配置文件
  [iyunv@bb ~]# vi /etc/httpd/conf/httpd.conf
  ServerName bb       //将“#”号去掉，修改主机名
  保存退出
  //配置默认显示网页
  [iyunv@bb ~]# cd /var/www/html/
  [iyunv@bb html]# echo "SERVER BB" > index.html

  [iyunv@bb html]# service httpd start      //重启http服务
  //win7验证http服务
  访问http://192.168.80.40

  ----------配置DR模式---------
  [iyunv@bb ~]# vi web.sh
  #!/bin/bash
  #hehe
  ifconfig lo:0 192.168.80.100 broadcast 192.168.80.100 netmask 255.255.255.255 up
  route add -host 192.168.80.100 dev lo:0
  echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
  echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
  echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
  echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
  sysctl -p &>/dev/null
  保存退出
  [iyunv@bb ~]# sh web.sh      //执行脚本
  [iyunv@bb ~]# ifconfig        //查看虚拟接口



第三步：验证测试
Win7访问http://192.168.80.100，多开几个任务


//验证成功
