openstack虚拟机获取不到IP地址的诊断实例

cheng029

张伟 Joy

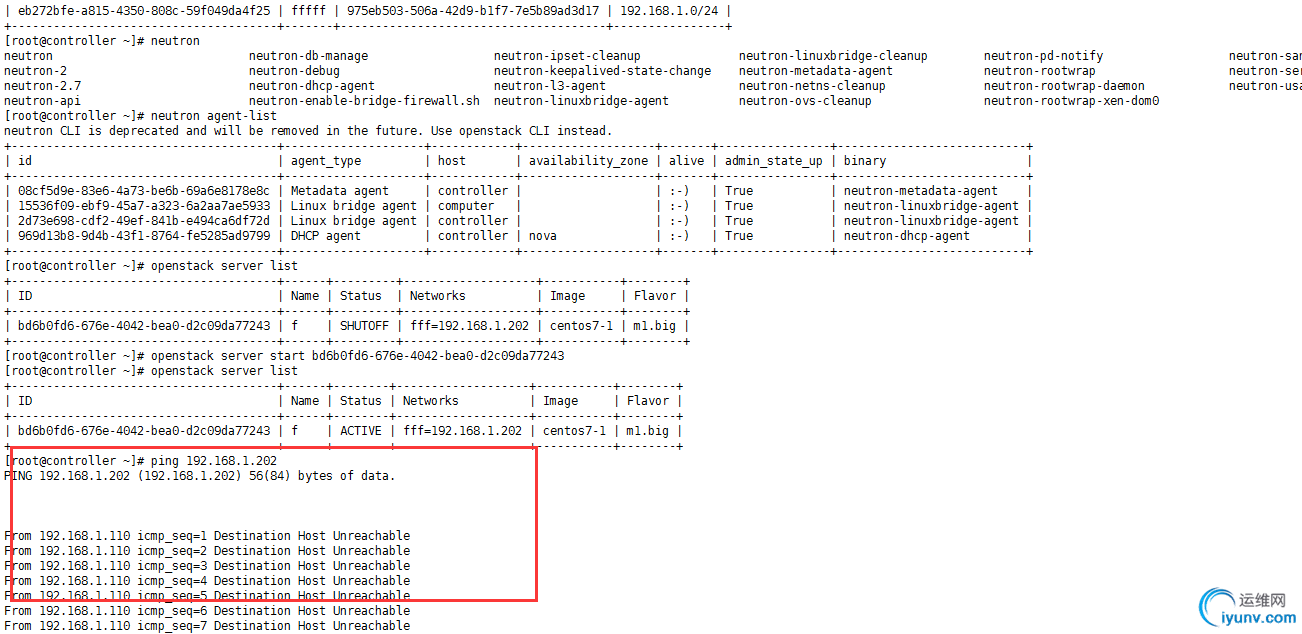

    Joy 3月26号找到我，说“云主机开启后ping不通”，“登录云主机后没有得到IP”，Joy的检查如下图。

从图片中可以看到网络服务看着正常，虚拟机状态正常，显示的IP地址192.168.1.202，然后从controller结点ping虚拟机的IP地址ping不通。而且交谈中得知，有个同事帮检查过一次，没有找到问题；搭建了两遍都卡到了这个地方，使用的是下面来复现一26号的故障排查过程。

一、基本问题排查

1、通过沟通这个基础工作都已经做过了，防火墙、selinux都已经关闭。

2、重建网络和虚拟机、重启机器都试过。

二、了解网络的拓扑结构

1、Provider networks

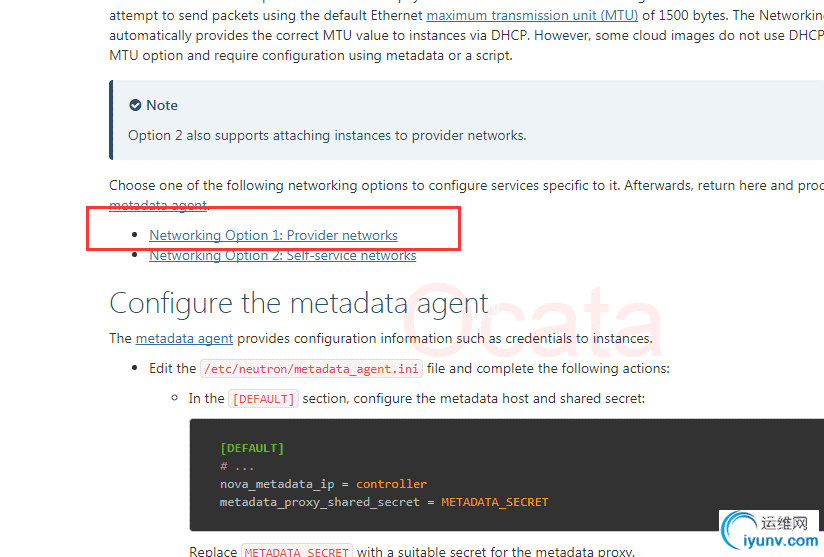

网络比较简单，一个网卡，参考官网的Provider networks来配置的，如下图所示。

2、网络拓扑结构

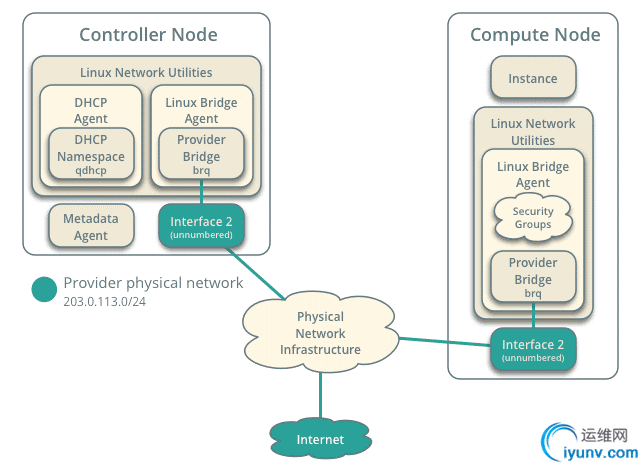

两台主机，网络结构如下图所示。

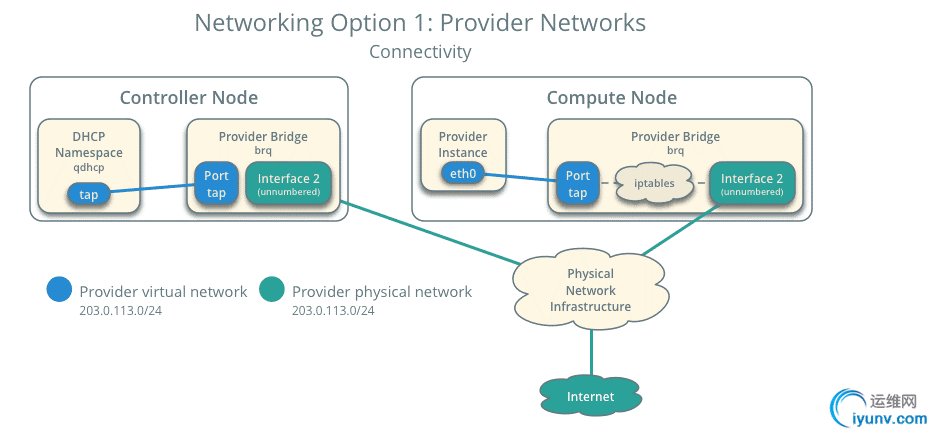

Provider Networks的详细接口如下图所示。

了解了基本情况之后，开始远程TeamViewer。

三、确认相关信息

1、防火墙、selinux都关闭；

2、确认配置没有问题；

3、重新创建外部网络，更换镜像启动虚拟机，仍然获取不到地址。

4、参考ProviderNetworks图，确认个个接口，没有发现问题，参考如下图所示。

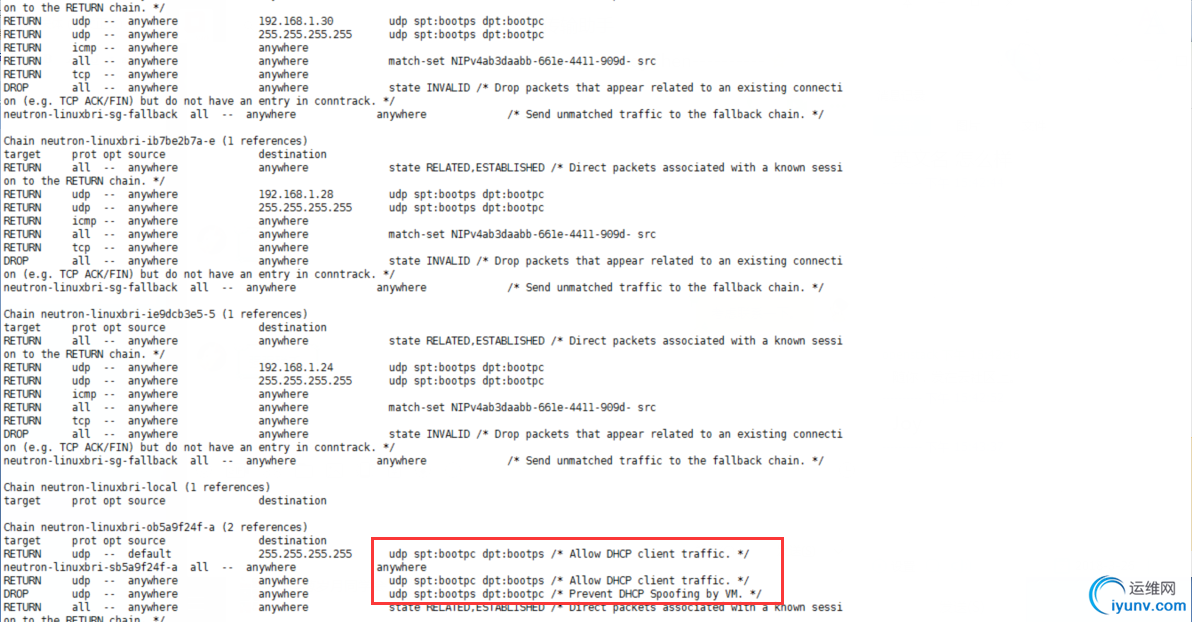

5、iptables清空后，故障依旧，但重新创建虚拟机后，会生成新的规则，示例如下图所示。

从中能看到DHCP协议是放行的，考试抓包分析等确认问题在什么地方，实际是通过ping的方式来测试的。

四、故障诊断与排除

1、手工配置虚拟机的IP地址

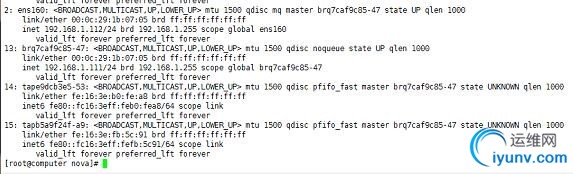

当虚拟机启动后通过手工方式配置IP地址，去ping brq7caf9c85-47的地址，见示例图。

在虚拟机的IP地址ping 192.168.1.111是可以ping通的，但ping 192.168.1.1网关和192.168.1.110 管理节点ping不通。

到Linux bridge上是通的，下面进一步确认到网卡的接口，也就是上图中的ens160。在计算结点上手工给ens160配置同一网段的地址192.168.1.112，从虚拟机内部ping 192.168.1.112可以ping通。到这里可以判断配置没有问题，服务没有问题，虚拟机也没有问题，数据包因为某种原因没有从计算结点出去，也就是ping不通和获取不到DHCP数据的原因。基本就是交换机的问题了。

开始怀疑是vsphere的设置问题，询问Joy，得知使用的是Esxi的标准交换机。建设换个网络。Joy受到启发，把网卡设置成混杂模式，虚拟机居然可以ping通管理结点了！应该说Joy还是比较兴奋的，聊天如下图所示。

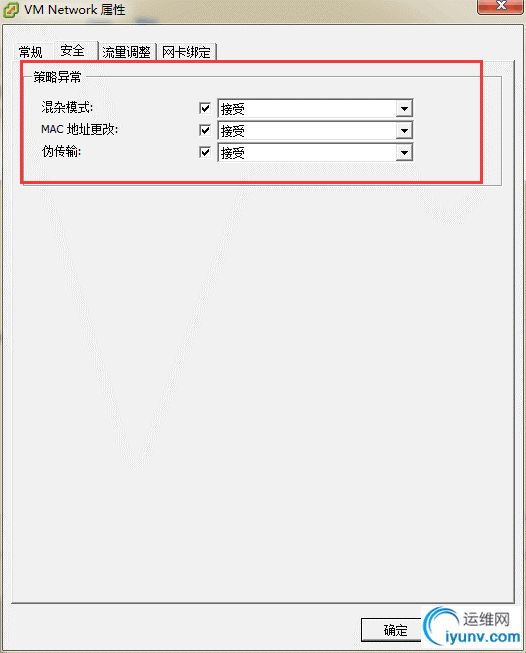

混杂模式的配置，如下图所示。

小结

     大家在安装部署时经常会遇很多问题，不要浮躁，首先自己检查一下配置、服务等内容，画好网络拓扑结构，自己有准备之后再请周边的同事、朋友帮忙查看解决。学样自己才会有提高，如果没有准备把高手叫过来，问题帮你解决了，但你没有学到什么，永远没有提高。一个问题你花一周的时间才解决，估计你会记住一辈子。今天就到这里，希望也能看到大家分享的案例。
